04 Mars 2024 à 10:21 (modifié le 04 Mars 2024 à 10:23)Pédale fonctionne avec pile mais pas sur prise d'alimentation ?!
#1
Bonjour,
Je viens d'acquérir en occasion la pédale BEHRINGER V-TONE Acoustic ADI 21 et je rencontre un souci curieux : elle fonctionne parfaitement sur pile 9V mais pas sur alim !?
J'ai testé différentes alim qui fonctionnent avec toutes mes autres pédales, rien n'y fait... J'ai contrôlé les caractéristiques, elles sont tout à fait standard et identiques à mes autres pédales : 9 volts, centre négatif, DC, 35mA .... La seule chose curieuse est que dans le mode d'emploi il est dit que la prise est de 2 mm versus les traditionnels 2,1 mm ou 2,5 mm ... mais j'ai vraiment du mal à y croire... et si c'était ça le problème, je pense qu'il serait de notoriété publique ? J'ai cherché sur le net et les forums, le problème n'est pas répandu mais semble tout de même exister : certains l'ont réglé en aspergeant d'un spray contact l'intérieur de la fiche, beaucoup d'autres n'ont pas réglé le problème et l'ont foutu à la poubelle, vu le faible prix de la pédale.
Qui aurait une idée ? Sachant que j'ai évidemment aspergé la fiche avec mon spray contact magique qui m'a souvent dépanné, mais pas sur ce coup là...
Cela servirait il à qqchose de changer ce composant ? je veux dire : peut il avoir grillé suite à une mauvaise utilisation de son prédécesseur ? (polarité inversée ? mauvais voltage ?) Il évite les contacts et me dit qu'il faut que j'utilise de 12 v ce qui est évidemment faux (c'est mêm marqué directement sur la pédale qu'il faut du 9V )

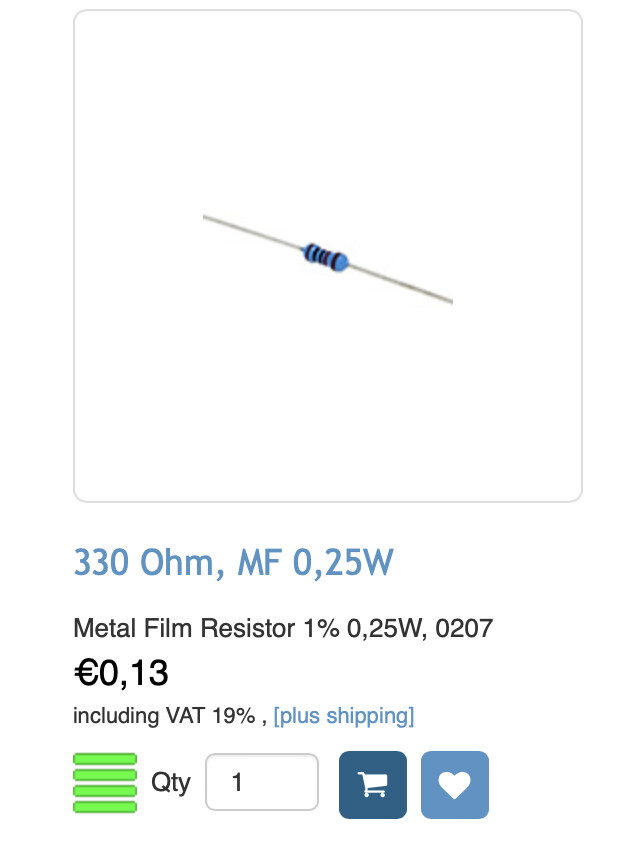

Achète un 330 ohms 1 / 4 de watts et apporte-l a ton circuit a un atelier de cellulaire ( smartphone chez vous ) ou d'ordinateur et ils devraient te la souder en 2 minutes. https://www.banzaimusic.com/100-Ohm-910-Ohm-c-389/
sauce
1268
AFicionado·a
Membre depuis 23 ans
07 Mars 2024 à 15:02 (modifié le 07 Mars 2024 à 15:02)
#52
Alors j'ai posé la question sur un forum d'électronique voici le thread :
Ils sont assez d'accord avec moi ce serait plutôt une petite valeur 33 ohm (330 = 33 * 10 ^0 comme le marquage des résistances).
Donc tu peux toujours prendre une 330 ohm et une 33 ohm.
1 réaction
sauce
1268
AFicionado·a
Membre depuis 23 ans
07 Mars 2024 à 15:11
#53
Tiens on peut faire un test avec R6 et R7 qui sont marquées 100 sur le schéma.
Peux-tu me dire ce qu'il y a de marqué sur les résistances elle-même et même les mesurer au multimètre en ohm.
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
07 Mars 2024 à 15:38
#54
Ok je regarde les R6 et R7 dès que je rentre ce soir
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
07 Mars 2024 à 22:12
#55
Il est ecrit 101 sur les résistance R6 et R7
Il est ecrit 100 sur la PCB
Et je les mesure toutes deux à 99 ohms
Voilà !
sauce
1268
AFicionado·a
Membre depuis 23 ans
07 Mars 2024 à 22:37
#56
ok merci.
Écoute achète une 330 ohm et une 33 ohm si ça fonctionne mal avec la 330 ohm tu pourras toujours essayer avec la 33 ohm.
Mais le mieux presque serait de mettre un fil à la place de r38 mais changer D2 par une 1n4007. (à la place de la 1n4148).
1 réaction
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
08 Mars 2024 à 00:59 (modifié le 08 Mars 2024 à 00:59)
#57
Devine quoi ?! 😊😊😊
J’avais une resistance de 100 récupérée dans un vielle appareil (une sonnette !)
Je me suis dit, dans un élan de confiance nocturne : si @sauce me dit 330 ou 33, alors pourquoi pas 100 !
Et……. Ça a marché !!!
Bon par contre j’ai soudé ça comme un porc, c’est pas beau du tout, faut vraiment que je m’équipe un peu plus sérieusement 😜😂😂
En tous cas tu es top 👍🏻 tu peux en faire ton métier ☺️😊 Encore 1000 merci d’avoir pris le temps !
kosmix
54184
AF, je suis ton père
Membre depuis 20 ans
08 Mars 2024 à 01:04
#58
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
sauce
1268
AFicionado·a
Membre depuis 23 ans
08 Mars 2024 à 07:34
#59
Cool.
Cette résistance sert juste en cas d'inversion de polarité pour limiter le courant.
Si le mec d'avant a branché un 12v positif au centre normal que la résistance ait cramée.
En utilisation normale la résistance ne sert pas à grand chose et devrait être de faible valeur mais 100 me paraît bien.
1 réaction
sauce
1268
AFicionado·a
Membre depuis 23 ans
08 Mars 2024 à 11:31
#60
Il faudrait quand même juste voir si D2 est encore bonne avec le multimètre.
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
09 Mars 2024 à 08:19
#61
A quoi sert D2 ? Quelle est la valeur que je suis sensé mesurer ?
sauce
1268
AFicionado·a
Membre depuis 23 ans
09 Mars 2024 à 09:20
#62
D2 court-circuite le reste des composants en cas d'inversion de polarité (si tu mets par exemple un adaptateur + au centre).
Tu mets ton multimètre en mode diode et tu testes dans les 2 sens et tu donnes les résultats.
C'est une mesure en circuit donc pas forcément fiable mais ça donne déjà une idée.
Regardez la R37 (qui correspond à notre R38) : 12 ohm (mais 33 ohm c'est très bien aussi)
Et voilà à quoi elle ressemble en vrai (ce n'est pas une CMS mais une résistance traversante de 2-3W)
1 réaction
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
10 Mars 2024 à 12:21
#64
Mesure de D2 :
Environ 580 dans un sens et environ 1400 dans l’autre sens , mais ça monte continuellement
sauce
1268
AFicionado·a
Membre depuis 23 ans
10 Mars 2024 à 12:38
#65
Si c'est en mode diode la diode est bonne.
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
10 Mars 2024 à 16:56
#66
En mode diode, oui
sauce
1268
AFicionado·a
Membre depuis 23 ans
10 Mars 2024 à 19:44
#67
Ok donc elle est bonne.
RAJE
34
Nouvel·le AFfilié·e
Membre depuis 2 ans
11 Mars 2024 à 07:47
#68
D'ailleurs pour la petite histoire concernant la version bass (la BDI 21), j'était tombé sur pas mal de sujets de forums (au début de mes recherches) de bassistes qui avaient également le même problème. Si ça peut aider !
Donc la diode est bonne, je marque le sujet comme résolu.
Merci encore à tous ceux qui se sont préoccupés de ce cas et surtout à @sauce !
)
