Tutoriel : résolution du message waiting for HD SCSI... skip

Par ipm le 09/02/2012 - (Tout public)



Bonjour,



Combien d'entre vous, heureux possesseurs d'un sampleur de la série S2800, S3000 (XL), CD 3000 (i, XL) S3200 (XL) et autres MPC 2000 (XL) MPC3000 AKAI ont butés sur le fameux message waiting for HS SCSI suite à un branchage / débranchage à chaud d'un périphérique SCSI...



la preuve en image :





lorsque ce problème arrive : 2 solutions

- en général, on fourgue la machine sur le bon coin en esperant qu'un "pigeon" ne s'en aperçoive pas... (pas top), en bradant son sampleur adoré.

- ou alors, etre un peu malin et réparer sa machine pour 1euro50... (si si et je suis sur que vous prendrez cette option !)



Alors voyons ensemble comment résoudre le problème.



  1. Outils nécessaires :

pas grand chose,

  • à l'exception d'un fer à souder,
  • d'un peu d'étain
  • et surtout d'un composant electronique hyper classique : un fusible. Enfin pas n'importe lequel : un fusible de type picoFuse 1A.

On trouve ca assez facilement dans les magasins d'electronique (lorsque vous en avez un à disposition...car ces magasins deviennent rares) ou via les sites en ligne tels que Farnell ou RS.

  1. Démontage de la carte SCSI
  • Eteindre votre sampleur (si si !)
  • Débrancher le sampleur du secteur (si si, aussi !)
  • et enlever les vis nécessaires pour enlever le capot de votre sampleur.

Par exemple sur mon CD3000 ca donne un truc comme ca :









  1. Repérage du Fusible "grillé"



après avoir ouvert votre machine vous trouverez une carte SCSI qui est perpendiculaire et montée verticalement. le fusible est juste à coté du connecteur de nappe SCSI. Sur la photo ci-dessous, la carte est en vue en face :



il convient d'enlever les nappes (doucement c'est fragiles ces choses la...) et devisser les vis du haut et celle sur le fond de l'appareil en bas. Dé-solidariser la carte de la carte mere en tirant vers le coté gauche de l'appareil.

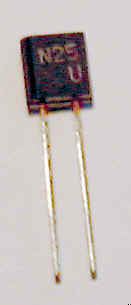

le fusible se trouve tout en bas sur le coté gauche de la photo. à droite du connecteur de nappe SCSI. Le fusible peut être identifié par la serie-graphie utilisée N25. (package TO 220) : le fusible ressemble à ça :







  1. Soudage du PicoFuse

Bon vous avez clairement visualisé le fusible incriminé. Maintenant il convient de le remplacer par un autre. Pour raison de simplification, je vous propose simplement d'acheter un picoFuse 1A, ça vaut pas cher et assure la même fonction. les miens ressemblent à cela (de préférence, achetez en plusieurs, ca peut re-servir...)





Bon sachez que le picofuse n'est pas polarisé (ca veut dire qu'il n'y a pas de sens à respecter pour la soudure !). Soudez simplement le fusible sur l'ancien, (rustique mais ca fonctionnera, ok c'est pas super propre, mais c'est un tuto ok?!)



avant ca ressemble à ca (fusible en haut à droite de la carte):



et une fois terminé, le résultat doit ressembler à cela :



OK, je l'ai déja dit c'est pas propre (mais c'était pour tester OK!...)



  1. remontage de la carte SCSI

bon on remonte : enfichage des fiches / connecteurs débranchés, ca se fait vite.

  1. REBOOT

et la... le grand moment arrive, on enfiche la prise secteur au dos de la machine, on branche la prise au secteur, on appuie sur ON et théoriquement ca devrait donner un truc comme ca :

CA MARCHE DE NOUVEAU SANS CE ... DE MESSAGE !!!!!!



renversant non :)



profitez en pour souffler dans les bronche de votre machine, ca lui fera du bien et refermez le capot avec toutes les vis, n'en n'oubliez pas sur votre table...



la prochaine fois : NE BRANCHEZ / DEBRANCHEZ PAS A CHAUD !!!!



Cdlt

IPM
