Est ce qu'un passionné pourrait me dire si dans le s2000, la carte SCSI se démonte ? Dans ce cas il devait s'agir de la IB16s que je cherche.
https://soundcloud.com/goodsound-fr
[ Dernière édition du message le 18/02/2022 à 00:46:47 ]
sample-and-hold
787
Posteur·euse AFfolé·e
Membre depuis 19 ans
Tu confonds les choux et les carottes
La carte scsi est soudée sur la carte mère, et la EB-16 est la carte multi-effets.
La carte scsi est soudée sur la carte mère, et la EB-16 est la carte multi-effets.
d20p
125
Posteur·euse AFfiné·e
Membre depuis 5 ans
Malheureusement non

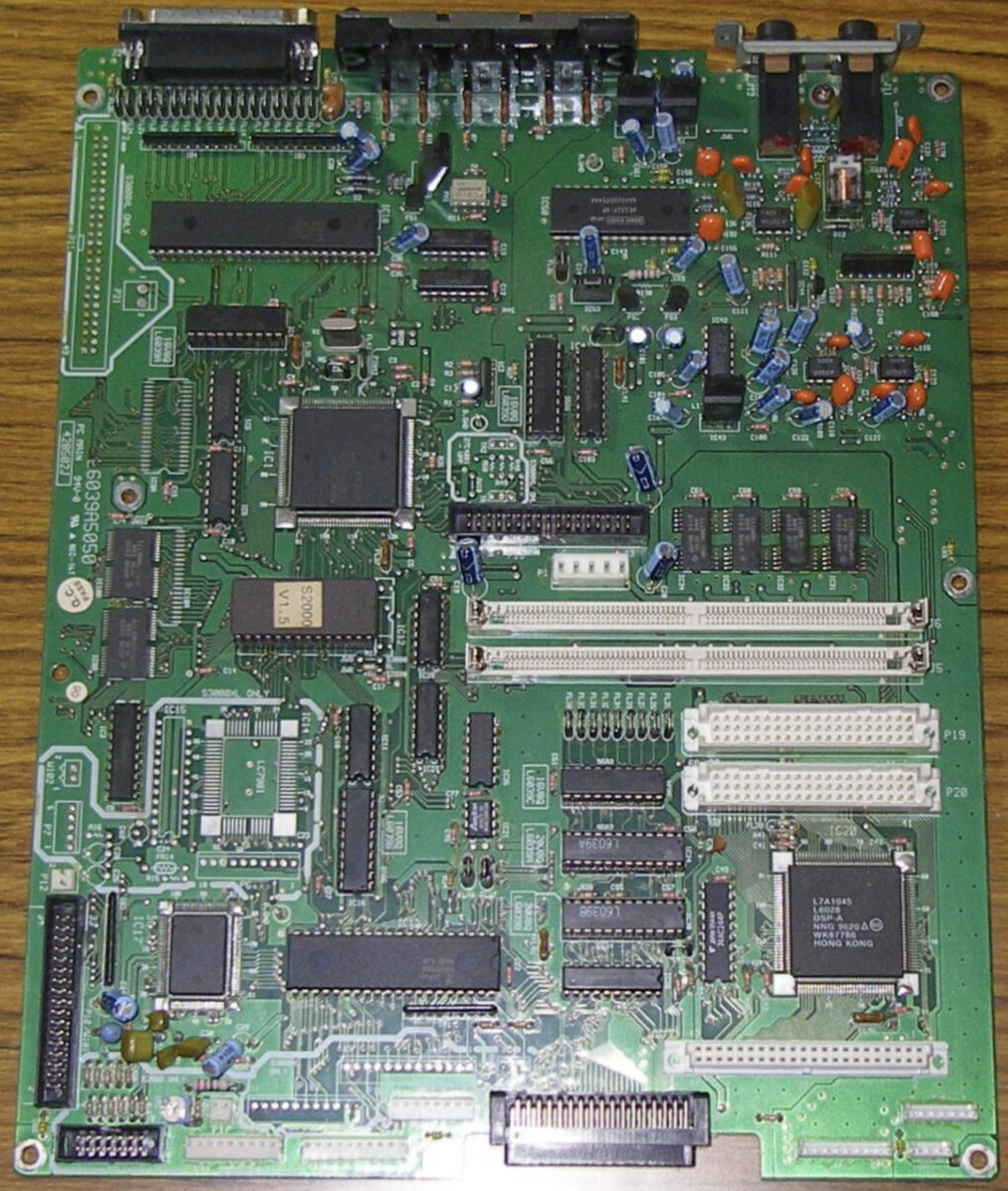

Voilà une photo de la carte mère d'un S2000:
Tout est d'un bloc.
Les seuls trucs montés sur des connecteurs sont: (absents de la photo)
- Lextension des sorties (le connecteur noir à 34 broches situé en plein milieu)
- SIMM pour la mémoire (les 2 longs connecteurs blancs) en dessus de connecteur des sorties
- Flashrom FMX008 (les 2 connecteurs blancs avec 3 rangés de picots, notés P19 et P20, juste en dessous des slots mémoire)
- Carte d'effet EB16 (le blanc en bas à droite)
- 3e générateur d'enveloppe et seconde banque de filtre IB304F (le connecteur noir coudé tout en bas)
Le noir 34 pins en bas à gauche est pour le lecteur de disquettes, et les différents connecteurs en bas sont pour la facade (écran et boutons)
Le SCSI est géré par la grosse puce allongé (MB89352AP) en haut à gauche, à coté des 50 points sur la carte mere (notés "S3000XL ONLY) qui sont une connection SCSI pour un disque interne
Voilà une photo de la carte mère d'un S2000:
Tout est d'un bloc.
Les seuls trucs montés sur des connecteurs sont: (absents de la photo)
- Lextension des sorties (le connecteur noir à 34 broches situé en plein milieu)
- SIMM pour la mémoire (les 2 longs connecteurs blancs) en dessus de connecteur des sorties
- Flashrom FMX008 (les 2 connecteurs blancs avec 3 rangés de picots, notés P19 et P20, juste en dessous des slots mémoire)
- Carte d'effet EB16 (le blanc en bas à droite)
- 3e générateur d'enveloppe et seconde banque de filtre IB304F (le connecteur noir coudé tout en bas)
Le noir 34 pins en bas à gauche est pour le lecteur de disquettes, et les différents connecteurs en bas sont pour la facade (écran et boutons)
Le SCSI est géré par la grosse puce allongé (MB89352AP) en haut à gauche, à coté des 50 points sur la carte mere (notés "S3000XL ONLY) qui sont une connection SCSI pour un disque interne
Collectionneur de vieilleries: D-50, D-20, D-110, JV-1080, RA-50, MKS-20, TX802, TQ5, S2000, M1, SE-50, MTP AV, Atari Mega STE et Falcon
Mais aussi un Studiologic SL88 et un Mac Mini M4
[ Dernière édition du message le 18/02/2022 à 09:29:21 ]
TekE7
508
Posteur·euse AFfolé·e
Membre depuis 21 ans
d20p
125
Posteur·euse AFfiné·e
Membre depuis 5 ans

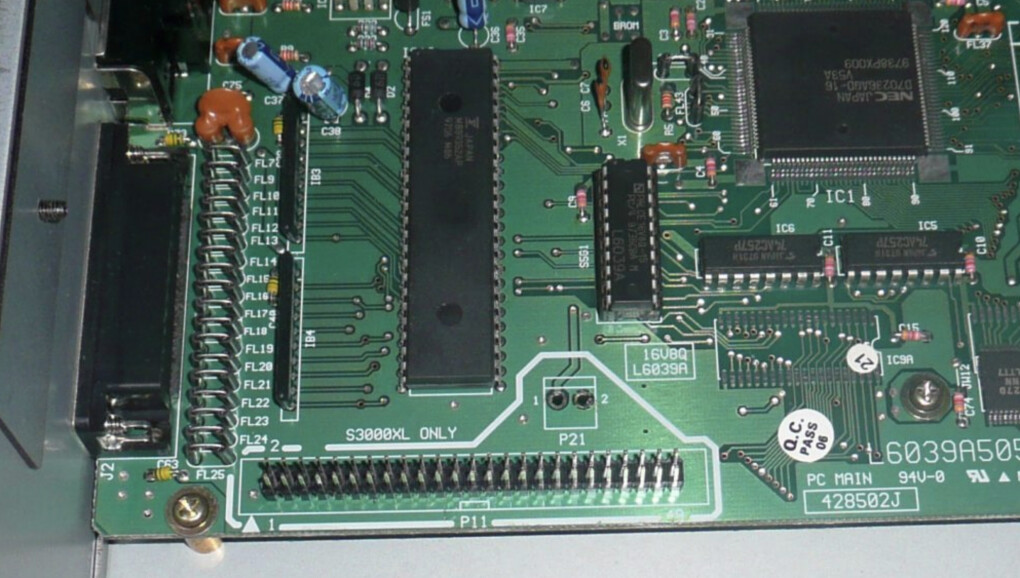

Tu as ce site qui explique la manip:
https://www.midicase.com/s2000/index.htm
Soit tu met un connecteur 50 broches IDC: https://fr.aliexpress.com/item/1005001400147026.html
Soit des embase à broches: https://fr.aliexpress.com/item/32651418137.html (là c'est un 40 broches, mais ca doit exister en 50 broches) comme sur ce montage
Par contre, je ne sais pas comment le S2000 gère ce qui est branché sur ce port et si il est possible de l'utiliser en meme temps que la prise SCSI à l'arriere
https://www.midicase.com/s2000/index.htm
Soit tu met un connecteur 50 broches IDC: https://fr.aliexpress.com/item/1005001400147026.html
Soit des embase à broches: https://fr.aliexpress.com/item/32651418137.html (là c'est un 40 broches, mais ca doit exister en 50 broches) comme sur ce montage
Par contre, je ne sais pas comment le S2000 gère ce qui est branché sur ce port et si il est possible de l'utiliser en meme temps que la prise SCSI à l'arriere
