Sujet de la discussion Des astuces pour refroidir le boîtier ?
Salut à tous qui a des astuces pour extraire l'air chaud du boîtier ?

Je pensais à refaire une tôle en plastique imprimé en 3D avec des aérations et un petit ventilateur au niveau de l'alimentation.

Du coup j'ai une question ventilateur 12 volts ou 220 volts, le problème est le bruit...

[ Dernière édition du message le 02/09/2024 à 16:53:02 ]

2

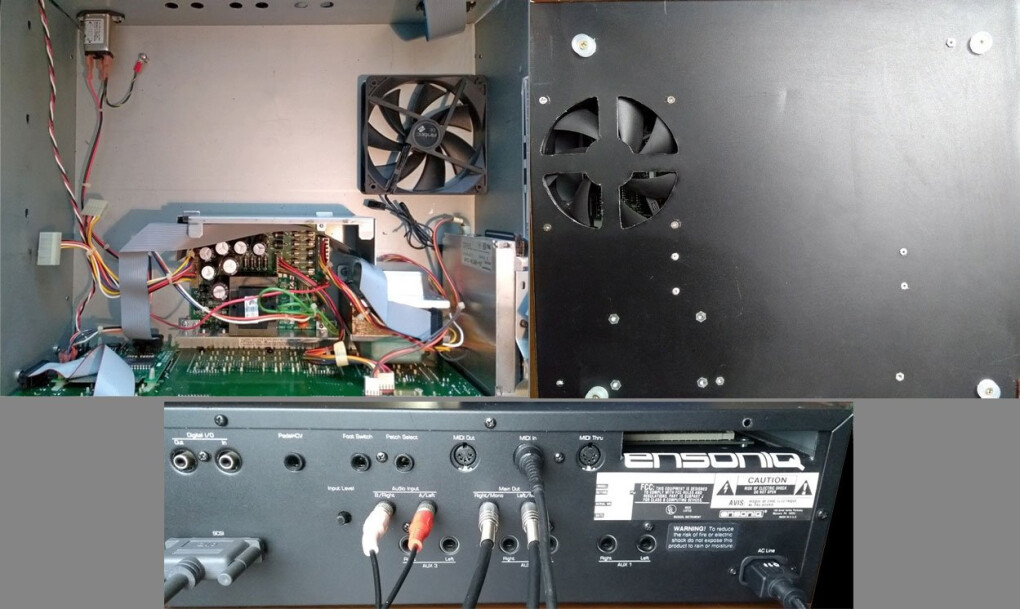

Avec ventilateur de PC ultra-silencieux (basse vitesse)
Aspiration par le bas, extraction par l'arrière haut.
Alimentation prise sur le connecteur carte mère de l'ASR.

[ Dernière édition du message le 03/09/2024 à 12:28:16 ]

3
Du coup ça donne quoi ? Ça refroidit bien le boîtier plus de problème de surchauffe ?

Je parle dans le cas où il tourne une journée entière.

4
Pour l'instant, impeccable.
Ps: j'ai mis des patins caoutchouc pour créer un espace sous le boitier pour l'arrivée d'air!

[ Dernière édition du message le 03/09/2024 à 18:27:11 ]

5
Ça va c'est plutôt propre le boulot que tu as fait il manque juste une petite grille et ça fait vraiment comme si que ça avait été fait par les ingénieurs d'ensoniq.

Sinon j'ai pensé un autre truc mais c'est plus complexe, ça serait de mettre l'alimentation en externe dans un petit boîtier ventilé, ils vendent des petits coffrets pour du DIY il y a peut-être moyen de faire ça aussi histoire d'éloigner le bruit du ventilo lol

[ Dernière édition du message le 05/09/2024 à 13:01:36 ]

6
Merci pour le compliment. L'emplacement du ventilo n'est pas par hasard, je l'ai choisi pour optimimiser le parcours du flux d'air pour évacuer le maximum de chaleur.
Mettre les 2 alimentations en externe ne suffit pas, il y a aussi des composants très chauds qui évacuent la chaleur par la paroi du boitier (touchez la face gauche du boitier pour vous rendre compte)
Je peux vous assurer qu'un ventilo de PC grand diamètre à vitesse lente ne s'entend pas.
7
Je vais tenter avec un coffret en carton pour faire différent test

Du coup tu tourne en 5v ou 12v pour les ventilo? Il y a les noctua qui sont pas mal au niveau db
8
Je ne me souviens plus du voltage, cela fait quelques années ;-)
Il faudrait que je l'ouvre pour vérifier...
En tout cas le ventilo fait 140mm et on ne l'entend pas à 800 t/mn
9
Ou du coup mettre un régulateur de vitesse avec un petit potentiomètre,

Je sais pas s'il y a moyen de mettre une sonde de température comme sur les PC comme ça c'est auto réguler automatiquement ça serait génial un truc comme ça


Donc si j'ai bien compris la source de chaleur n'est pas que l'alimentation ça vient aussi de la carte mère au niveau des barrettes RAM?

LÀ ON PEUT PAS SAVOIR À MOINS D'AVOIR UN CAPTEUR THERMIQUE !

[ Dernière édition du message le 07/09/2024 à 16:19:11 ]

10
Les ventilos be quiet pour processeur pc, ils sont très silencieux et efficaces :bravo:
11
Les Noctua sont mieux je pense.

12
Citation de 12bitrate :
Ou du coup mettre un régulateur de vitesse avec un petit potentiomètre,

Je sais pas s'il y a moyen de mettre une sonde de température comme sur les PC comme ça c'est auto réguler automatiquement ça serait génial un truc comme ça


Donc si j'ai bien compris la source de chaleur n'est pas que l'alimentation ça vient aussi de la carte mère au niveau des barrettes RAM?

LÀ ON PEUT PAS SAVOIR À MOINS D'AVOIR UN CAPTEUR THERMIQUE !


Le mien est sur basse vitesse et je n'y pense plus car je ne l'entends même pas.
Pas la peine de mettre un régulateur, L'ASR chauffe tellement que de toutes façons il resterait sur ON en permanence!
Oui, il y a plusieurs sources de chaleur, y compris la RAM.
13
Oui j'y ai pensé la sonde ne servira pas à grand-chose du moins juste au début.je pense qu'après environ 45 minutes le ventilo tournera définitivement à la vitesse max.

Je pense qu'ils ont dû être dans l'embarras les ingénieurs d'ensoniq à l'époque ils étaient face à un dilemme,le ventilateur a dû leur poser des problèmes au niveau sonore vu que l'appareil destiné pour les studios professionnels
14
Quoi qu'il en soit c'est une super bécane la meilleure que j'ai eu ! Ça va me faire mal le jour où je devrais m'en séparer !
15
Ps: Reste à prouver, mais je suis persuadé que c'est une température trop haute qui finit par décoller les jonctions du VFD, d'où des caractères manquants...
Alors, autant prévenir que guérir. ;-)
16
Salut,

C'est plutot pas mal que vous preniez soins de votre ASR10,
Pendant des années j'ai transpiré à ses côtés dans mon home studio.
je me doutais bien que c'était trop chaud sans m'en occuper jusqu'à ce que il rende l'âme il y a peu.
je suis dégoûté de pas y avoir pensé plus tôt.

Vous faites bien : )

Si vous avez besoin de pieces,
Je vais mettre en vente mon rack.

R.I.P
17
Il me faut des pièces justement !

Contact en mp?
18
Citation de hallucinoze :
Salut,

C'est plutot pas mal que vous preniez soins de votre ASR10,
Pendant des années j'ai transpiré à ses côtés dans mon home studio.
je me doutais bien que c'était trop chaud sans m'en occuper jusqu'à ce que il rende l'âme il y a peu.
je suis dégoûté de pas y avoir pensé plus tôt.

Vous faites bien : )

Si vous avez besoin de pieces,
Je vais mettre en vente mon rack.

R.I.P


C'est un mauvais choix des ingénieurs,peut être par rapport au nuisances sonores,pourtant certains sampleur E-MU on des systèmes de ventilation...

19
Citation de qinos :
Ps: Reste à prouver, mais je suis persuadé que c'est une température trop haute qui finit par décoller les jonctions du VFD, d'où des caractères manquants...
Alors, autant prévenir que guérir. ;-)


Dommage qu'il n'existe pas un écran similaire aujourd'hui en vente en version cristaux liquides ça ferait plaisir a beaucoup de possesseurs de cette superbe bécane
20
Et pour la version clavier, y aurait une solution pour la ventilation ?

Cordialement,

Official Website -->>

www.jeffleo.com

21
Citation de Jxperience :
Et pour la version clavier, y aurait une solution pour la ventilation ?

Cordialement,

Il y a cette solution mais franchement éviter de payer ce prix là il y a moyen d'en bricoler une !

Sois par une imprimante 3d sois en coupant une petite tôle en alu si vous êtes bricoleur !
https://www.ebay.ca/itm/364807513180
22
Par contre je confirme ce qu'un membre du forum a dit plus haut effectivement les barrettes de RAM chauffe j'ai touché un peu les puce de memoire après 1h30 c'est quand même bien chaud...

Il faut absolument extraire l'air chaud du boîtier et rafraîchir au niveau de l'alimentation et de la RAM
23
J'ai commandé un ventilateur en 220 volts ça envoie pas mal pour l'instant pas trop grave je bosse au casque
24
Citation de 12bitrate :
Citation de qinos :
Ps: Reste à prouver, mais je suis persuadé que c'est une température trop haute qui finit par décoller les jonctions du VFD, d'où des caractères manquants...
Alors, autant prévenir que guérir. ;-)


Dommage qu'il n'existe pas un écran similaire aujourd'hui en vente en version cristaux liquides ça ferait plaisir a beaucoup de possesseurs de cette superbe bécane

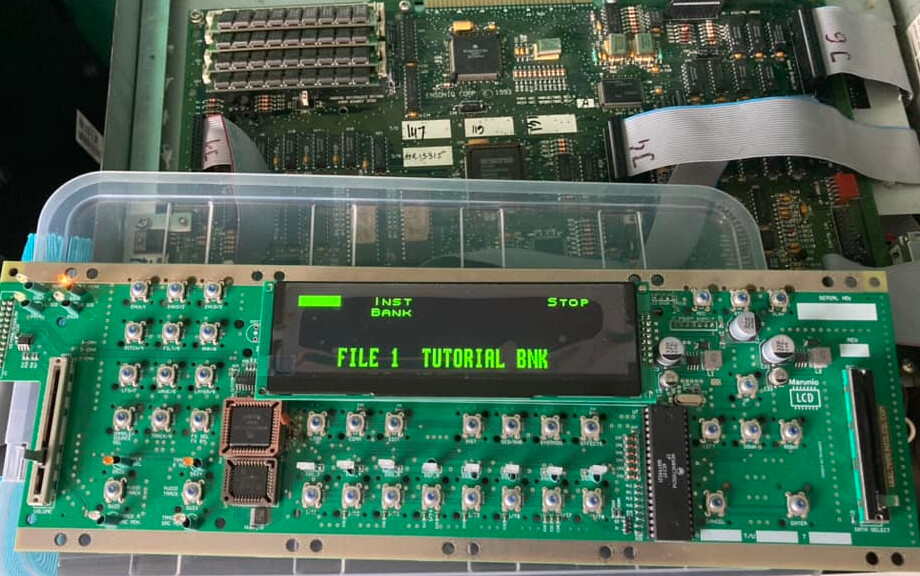

Et bien oui, il existe (existait?) un écran oled de remplacement mais à un prix délirant!... Le site existe encore mais la page produits est vide à ce jour...


[ Dernière édition du message le 11/09/2024 à 11:13:43 ]

25
Ah ouais cool franchement c'est pas mal par contre dommage que ça soit pas bleu au niveau des caractères

Sinon ça donne quoi avec la vitre une fois monté ?

PS: fais gaffe à tes barrette de RAM je pense que tu as des simm en x9 apparemment ça pourrait faire du mal à la bécane
