Floppy vers USB GOTEK SFR1M44-U100K

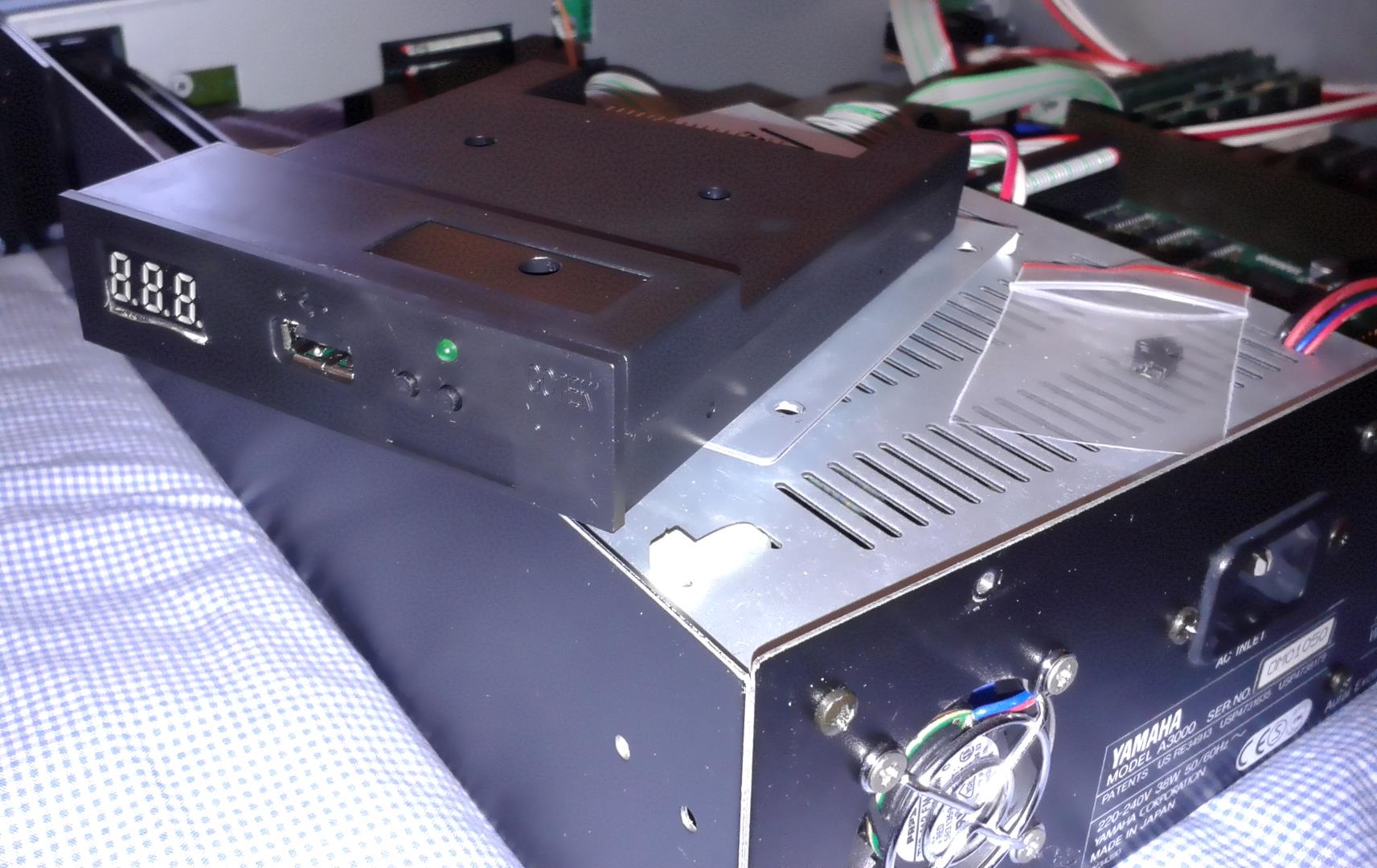

Si comme moi vous rencontrez des problèmes de disquettes 3"5 DD neuves formatées sur PC modernes et mal ou pas reconnues du tout par vos sampleurs, il est possible de remplacer le lecteur de disquettes MITSUBISHI MF355FF-3552MG qui équipe le Yamaha A3000 par un émulateur GOTEK, lequel permet d'utiliser une clé USB comme support de stockage, celle-ci pouvant contenir jusqu'à 100 "disquettes virtuelles".

La référence qui fonctionne du premier coup est le modèle GOTEK SFR1M44-U100K, qu'on trouve sans problème pour moins d'une trentaine d'euros chez de nombreux revendeurs asiatiques sur les sites de ventes ou d'enchères en ligne.

La documentation est disponible via ce lien :
http://goughlui.com/wp-content/uploads/2013/05/SFR1M44-U100K-SFR1M44-U100K-R-SFR1M44-TU100K-UM.pdf
Sur ce modèle, par défaut, seule la broche S1 porte un cavalier. Je n'y ai pas touché.

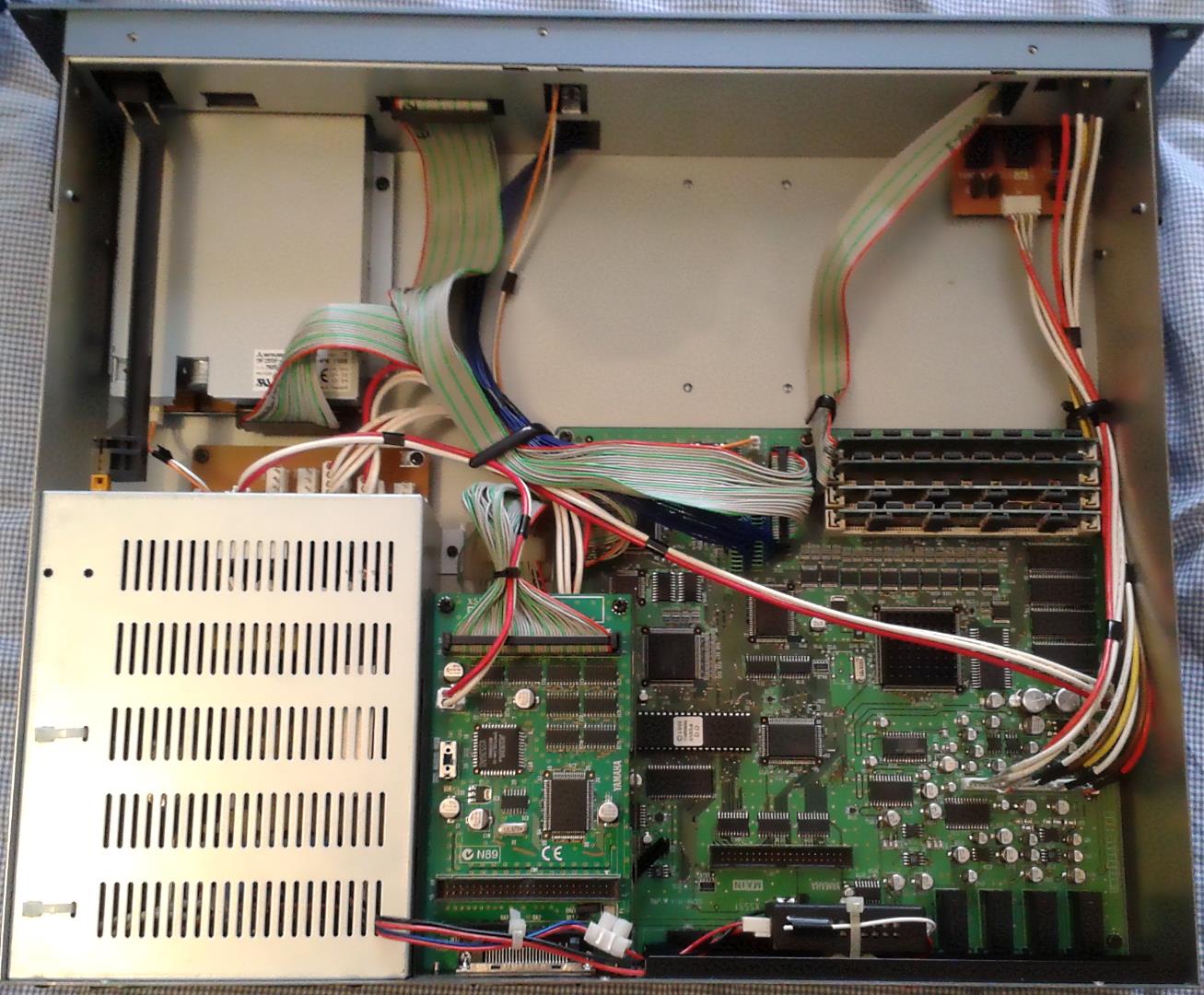

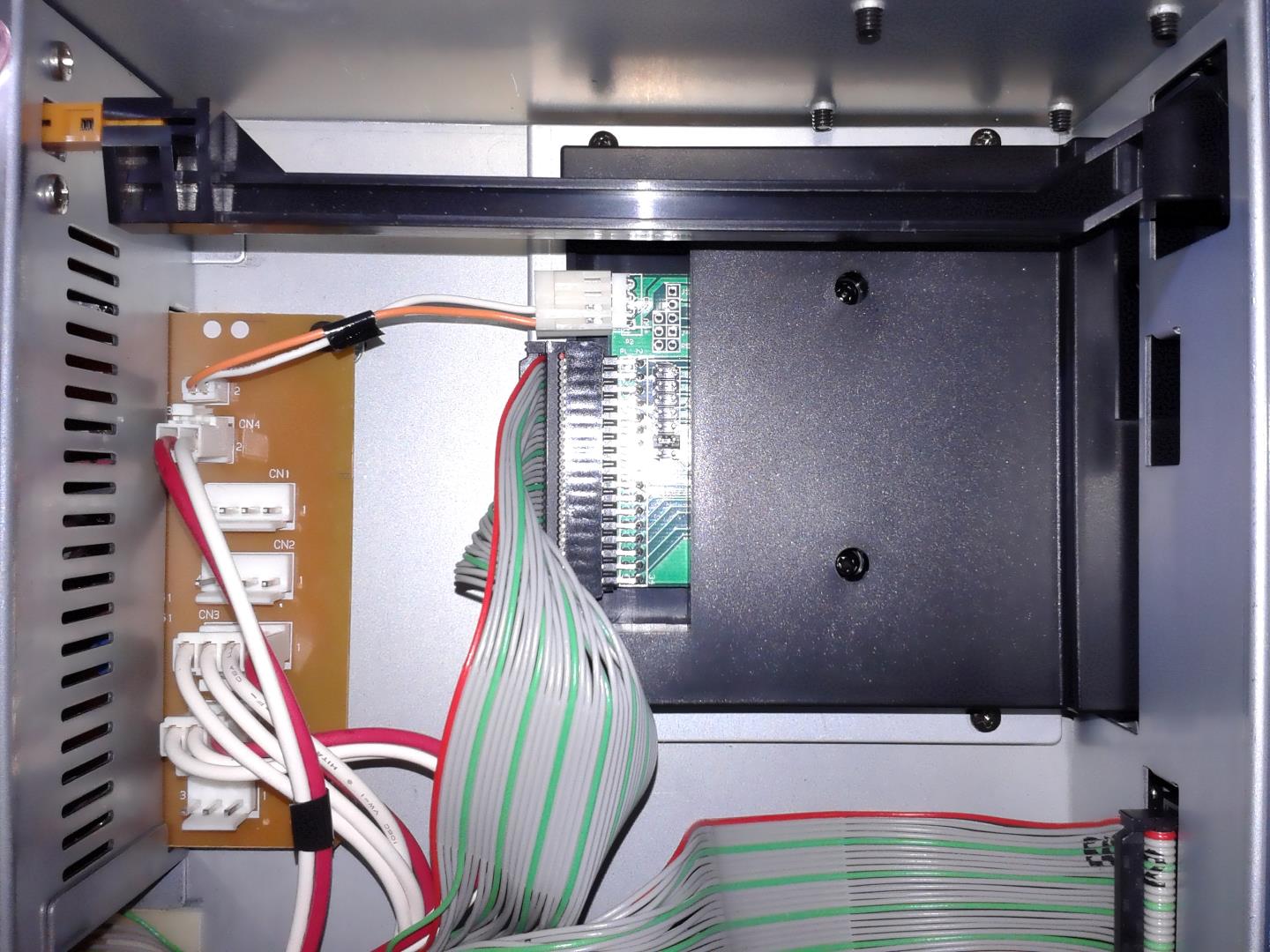

Le montage est très simple, puisqu'il suffit d'ôter toutes les vis du capot du A3000 pour enlever la demi-coque, accéder à l'emplacement du floppy, et lui substituer le GOTEK, en respectant le sens de montage de la nappe. Les supports métalliques se fixent sur le dessous du GOTEK avec la visserie auto-taraudante fournie.

Afin d'éviter tout risque d'électrisation, le sampleur doit avoir été débranché du secteur au préalable, et laissé au repos suffisament longtemps pour que les condensateurs de l'alimentation soient vides. Le port d'un bracelet anti-statique est également recommandé.

Je décline toute responsabilité en cas de dommages matériels ou corporels.

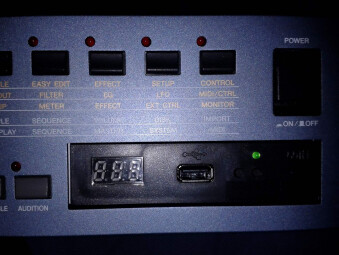

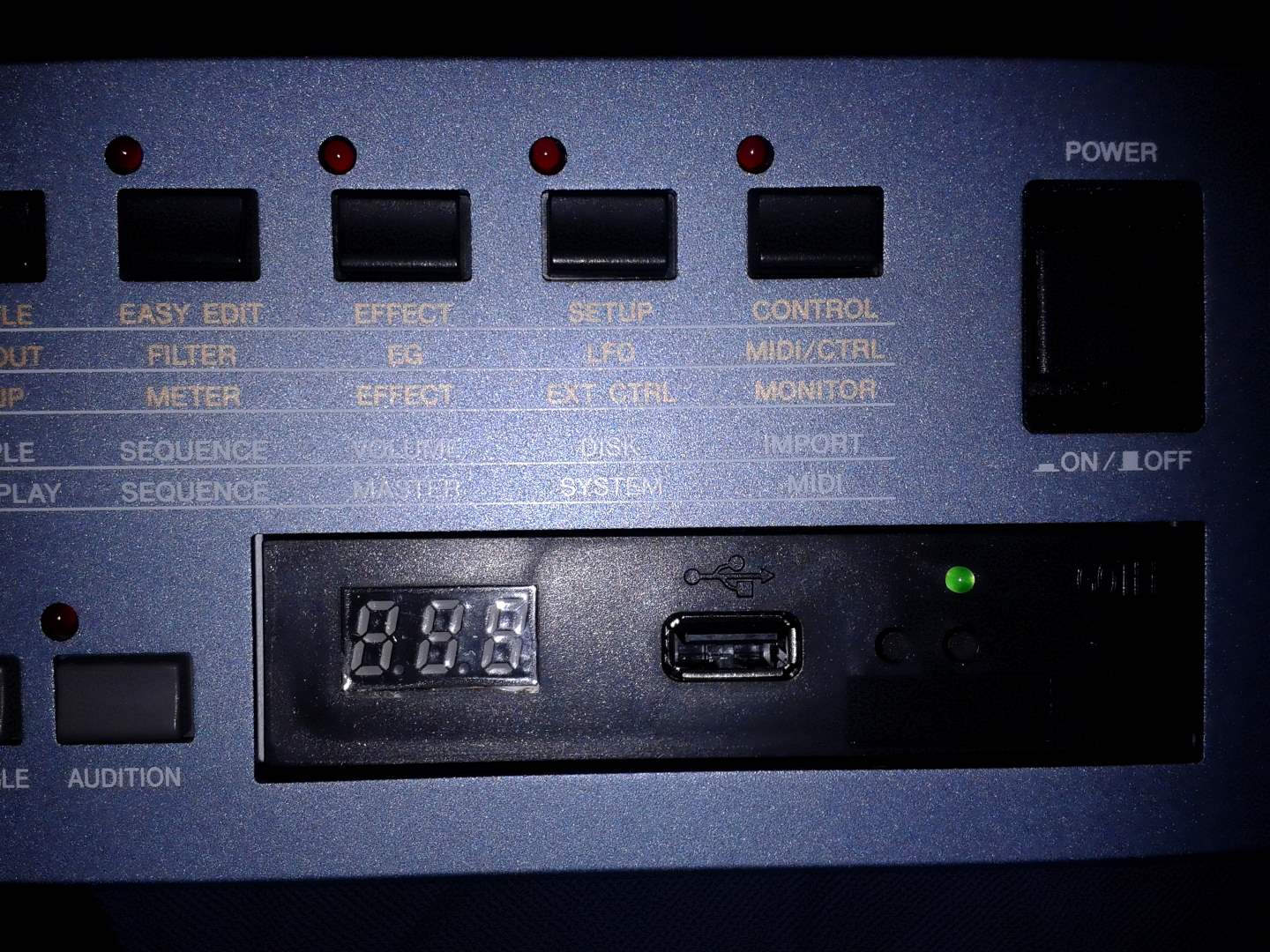

Au final, l'ajustement n'est pas optimal par rapport à la façade de l'échantillonneur, mais rien de grave.

Le lecteur est livré avec un mini-CD d'utilitaires qui peuvent avantageusement être remplacés par ceux de la société Ketron :
https://www.ketron.it/fr/logiciel/50-usb-floppy/usb-floppy-software-1-1
Ces softs fonctionnent sous Windows uniquement, au pire via émulation. Merci à jimmyjim pour l'astuce et les liens.

Pour des raisons de compatibilité, une clé USB d'une capacité inférieure à 2Go est recommandée, une centaines de disquettes 3"5 DD n'occupant de toute manière pas plus de 150Mo. Je recommande également une clé munie de sa propre LED d'activité, bien que sur ce modèle, la LED verte d'état clignote lors des accès.

L'exploitation est aisée : une fois la clé formatée avec Virtual Floppy Format, l'outil Virtual Floppy Explorer affiche les 100 dossiers dans lesquels transférer un à un ou en masse (Bulk Copy) les fichiers souhaités, ou à l'inverse sauvegarder le contenu des dossiers vers l'ordinateur. Un autre utilitaire, Floppy Imaging, sert à créer des images du contenu des disquettes, plutôt que de travailler fichier par fichier, et à les transférer vers la partition de son choix sur la clé USB.

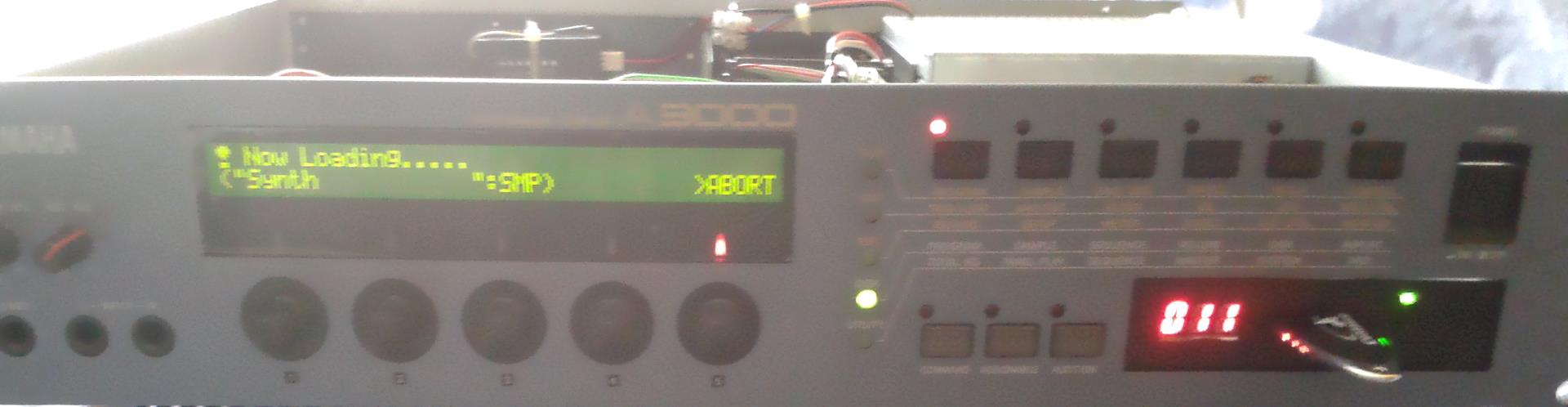

Sur le A3000, on navigue via les boutons du lecteur GOTEK (respectivement incrément de 1, incrément de 10) pour charger un disquette en RAM, et le synthé la voit comme une disquette normale, avec les possibilité habituelles de chargement ou d'enregistrement de sons, séquences et autre formatage des 80 secteurs.

Le fonctionnement avec des volumes multi-disquettes est également strictement identique, sauf qu'il suffit d'appuyer sur un bouton au lieu de jongler avec les disquettes.

Cependant, contrairement aux solutions proposant de subtituer à un CD-Rom SCSI une carte mémoire via un pont IDE/SCSI Acard 7720U, aucune amélioration n'est à attendre côté vitesse de chargement ici : le GOTEK simulant le débit d'un lecteur de disquettes physique, les temps de chargement sont identiques, le silence en plus.

Pour être complet, signalons que l'excellent site HxC2001 propose un bootloader et un firmware commerciaux permettant d'utiliser ces lecteurs basés sur une puce STM32 avec la suite logicielle qu'il édite.

NB :

• les câbles qui sortent du dessus de l'alimentation résultent du montage approximatif d'un Zalman fanmate, résistance variable destinée à freiner la vitesse de rotation du ventilateur PAPST 412FM ayant remplacé celui d'origine. Les dominos gagneraient à être remplacés par des Scotchlocks, mais comme cela fonctionne parfaitement ainsi...
