Sujet Problème MESA BOOGIE Mark V head
- 14 réponses
- 2 participants
- 1 149 vues
- 2 followers
David Dut's
15
Nouvel·le AFfilié·e
Membre depuis 4 ans
Bonjour tout le monde.
Avant de vous exposer mon problème, je vous fais une brève explication de ma config électrique :
Secteur (avec une terre pourrie)
> FURMAN AC201E
> Mesa Boogie MARK V head (mode AT7, torpedo captor en sortie qui repart sur un 4x12 NOS)
> Anasound mother board > mxr variac fuzz, plethora x5 (en 4C), torpedo cab
Maintenant mon problème est le suivant :
Après 10 min de jeu, l'ampli s'arrête un court instant (moins d'une seconde).
Connaissant le glitch du footswitch d'origine du MKV, je m'inquiète pas plus que ça et continue mon solo.
2 min après, il se recoupe mais là plus de lumière en façade, plus de lumière sur le footswitch et le son
descend progressivement pour finalement ne plus rien avoir du tout.
Vérifications
1- Problème secteur : le FURMAN est bien allumé, le jus arrive bien sur les deux sorties.
2- Le fusible : Ce dernier est vieux, légèrement noir au milieu du filament mais toujours ok
3- Allumage ampli : celui-ci reçoit bien le courant, on l'entend à l'allumage et les lampes de puissances s'allument.
Par contre toujours pas de son ni de lumière en façade. Quand je passe en standby j'ai encore le petit pop propre à l'ampli.
4- Footswitch de m&{$£ : après avoir débranché ce dernier et désactivé sa fonction à l'arrière de l'ampli, le problème reste le même.
Voilà, c'est l'angoisse et avant de partir dans un démontage de l'usine à gaz qu'est le MARK V,
j'aimerai avoir vos lumières sur ce sujet.
Merci pour votre attention et vos retours
Avant de vous exposer mon problème, je vous fais une brève explication de ma config électrique :
Secteur (avec une terre pourrie)
> FURMAN AC201E
> Mesa Boogie MARK V head (mode AT7, torpedo captor en sortie qui repart sur un 4x12 NOS)
> Anasound mother board > mxr variac fuzz, plethora x5 (en 4C), torpedo cab
Maintenant mon problème est le suivant :
Après 10 min de jeu, l'ampli s'arrête un court instant (moins d'une seconde).
Connaissant le glitch du footswitch d'origine du MKV, je m'inquiète pas plus que ça et continue mon solo.
2 min après, il se recoupe mais là plus de lumière en façade, plus de lumière sur le footswitch et le son
descend progressivement pour finalement ne plus rien avoir du tout.
Vérifications
1- Problème secteur : le FURMAN est bien allumé, le jus arrive bien sur les deux sorties.
2- Le fusible : Ce dernier est vieux, légèrement noir au milieu du filament mais toujours ok
3- Allumage ampli : celui-ci reçoit bien le courant, on l'entend à l'allumage et les lampes de puissances s'allument.
Par contre toujours pas de son ni de lumière en façade. Quand je passe en standby j'ai encore le petit pop propre à l'ampli.
4- Footswitch de m&{$£ : après avoir débranché ce dernier et désactivé sa fonction à l'arrière de l'ampli, le problème reste le même.
Voilà, c'est l'angoisse et avant de partir dans un démontage de l'usine à gaz qu'est le MARK V,
j'aimerai avoir vos lumières sur ce sujet.
Merci pour votre attention et vos retours
- 1
- 2
David Dut's
15
Nouvel·le AFfilié·e
Membre depuis 4 ans
Après de longues recherches sur les forums américains, j'ai peut être trouvé le problème :
"When I called Mesa Boogie they said, I know exactly what the problem is.. no sound, no front lights, but the power tubes light up.. it’s a diode".
...
"12vdc voltage regulator circuit. It gets it's power from a tap on the power transformer, utilizing diodes, and regulates that to V1, V2, V5 and the cooling fan and power lights.
Check those 3 tubes, check for loose connections from the PT to the regulator".
Donc vérification des lampes et si elles n'ont rien, je vais regarder du côté des diodes.
Si quelqu'un à ce problème de diodes, je vous invite à regarder ces explications de chez Mesa. Néanmoins attention certains utilisateurs ont galèré. C'est pourquoi beaucoup optent pour la version sale en gardant les pâtes des anciennes diodes à fin de ressouder les nouvelles dessus et éviter ainsi de surchauffer les circuits et composants voisins.
"When I called Mesa Boogie they said, I know exactly what the problem is.. no sound, no front lights, but the power tubes light up.. it’s a diode".
...
"12vdc voltage regulator circuit. It gets it's power from a tap on the power transformer, utilizing diodes, and regulates that to V1, V2, V5 and the cooling fan and power lights.
Check those 3 tubes, check for loose connections from the PT to the regulator".
Donc vérification des lampes et si elles n'ont rien, je vais regarder du côté des diodes.
Si quelqu'un à ce problème de diodes, je vous invite à regarder ces explications de chez Mesa. Néanmoins attention certains utilisateurs ont galèré. C'est pourquoi beaucoup optent pour la version sale en gardant les pâtes des anciennes diodes à fin de ressouder les nouvelles dessus et éviter ainsi de surchauffer les circuits et composants voisins.
latole
10218
Drogué·e à l’AFéine
Membre depuis 9 ans
1- Les lampes n'ont rien a voir avec ce problème.
2- Et ce type de diodes 1N4007 ou 1N5396 n'utilisent pas de pâte :
Je te cite:
"C'est pourquoi beaucoup optent pour la version sale en gardant les pâtes des anciennes diodes à fin de ressouder les nouvelles dessus et éviter ainsi de surchauffer les circuits et composants voisins. "
_________
Si la solution décrit par Mesa est la bonne et qui serait la cause de ton problème, les lampes V1, V1 et V5 (12AX7 ) doivent avoir leurs filaments éteints.
Les lampes V3,V4,V6 et V7 seraient toujours allumées ( filament ).
Est-ce le cas ?
Souvent il faut vraiment être dans le noir pour le voir.
Et un même symptôme peut avoir plusieurs causes
2- Et ce type de diodes 1N4007 ou 1N5396 n'utilisent pas de pâte :
Je te cite:
"C'est pourquoi beaucoup optent pour la version sale en gardant les pâtes des anciennes diodes à fin de ressouder les nouvelles dessus et éviter ainsi de surchauffer les circuits et composants voisins. "
_________
Si la solution décrit par Mesa est la bonne et qui serait la cause de ton problème, les lampes V1, V1 et V5 (12AX7 ) doivent avoir leurs filaments éteints.
Les lampes V3,V4,V6 et V7 seraient toujours allumées ( filament ).
Est-ce le cas ?
Souvent il faut vraiment être dans le noir pour le voir.
Et un même symptôme peut avoir plusieurs causes
[ Dernière édition du message le 09/06/2022 à 13:42:00 ]
latole
10218
Drogué·e à l’AFéine
Membre depuis 9 ans
L'emplacement des lampes;
latole
10218
Drogué·e à l’AFéine
Membre depuis 9 ans
David Dut's
15
Nouvel·le AFfilié·e
Membre depuis 4 ans
Merci Latote pour tes retours.
Oui c'est la même référence et j'ai pu lire le même problème sur d'autres forums.
Après comme tu le dis, il faut garder en tête que ça peut être autre chose.
S'il y a d'autre piste, je suis preneur et prêt à tester.
J'ai donc contrôlé les lampes avec l'ampli hors chassis.
J'ai pas réussi à voir si les tubes de préamplis étaient allumés ou non, à retester
ce soir dans le noir.

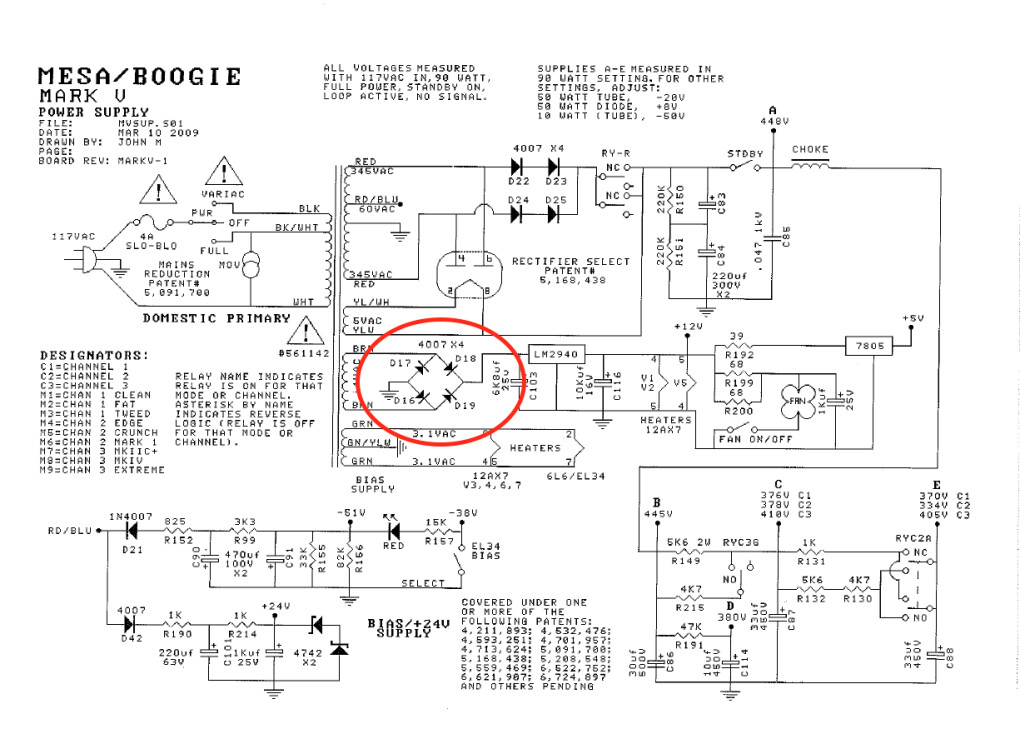

Pour ce qui est des diodes, avec explications et schéma électrique (le même
que dans ton premier message), j'ai pu retrouver les composants en question.
Et voilà leurs états ci dessous.
J'ai donc nettoyé au coton tige + nettoyant contacts pour décrasser tout ça.
J'en est profité pour regarder partout et aucune autre trace de ce genre.
Ensuite, j'ai fait joue joue avec le multimètre.
- Les deux diodes de droite, sur la photo sont ok : relevé de 0,564 V pour les deux et
OL à contre sens. J'ai envie de dire normal. Pourtant vu la tête de la troisième diodes,
j'aurais misé sur elle pour la défaillance.
- Concernant les deux de gauche, cachées par les fils marrons sur la photo, j'ai OL
dans les deux sens et un relevés sur dix, j'ai une valeur oscillante entre 1.6 V et 1,99 V.
Ca serait donc ces deux là les coupables !
Par contre j'ai oublié de faire les test en mode ohmmètre...
Je vais contacter un magasin de tech pour connaître leur tarif pour changer ces diodes,
car c'est vrai qu'au vu de l'accès à ces dernières, ça peut vite partir en sucette.
Et en parallèle, je vais vérifier les tubes de la partie pré-amp ce soir et faire les relevés
de resistances des diodes au cas ou.
A suivre donc...
Oui c'est la même référence et j'ai pu lire le même problème sur d'autres forums.
Après comme tu le dis, il faut garder en tête que ça peut être autre chose.
S'il y a d'autre piste, je suis preneur et prêt à tester.
J'ai donc contrôlé les lampes avec l'ampli hors chassis.
J'ai pas réussi à voir si les tubes de préamplis étaient allumés ou non, à retester
ce soir dans le noir.
Pour ce qui est des diodes, avec explications et schéma électrique (le même
que dans ton premier message), j'ai pu retrouver les composants en question.
Et voilà leurs états ci dessous.
J'ai donc nettoyé au coton tige + nettoyant contacts pour décrasser tout ça.
J'en est profité pour regarder partout et aucune autre trace de ce genre.
Ensuite, j'ai fait joue joue avec le multimètre.
- Les deux diodes de droite, sur la photo sont ok : relevé de 0,564 V pour les deux et
OL à contre sens. J'ai envie de dire normal. Pourtant vu la tête de la troisième diodes,
j'aurais misé sur elle pour la défaillance.
- Concernant les deux de gauche, cachées par les fils marrons sur la photo, j'ai OL
dans les deux sens et un relevés sur dix, j'ai une valeur oscillante entre 1.6 V et 1,99 V.
Ca serait donc ces deux là les coupables !
Par contre j'ai oublié de faire les test en mode ohmmètre...
Je vais contacter un magasin de tech pour connaître leur tarif pour changer ces diodes,
car c'est vrai qu'au vu de l'accès à ces dernières, ça peut vite partir en sucette.
Et en parallèle, je vais vérifier les tubes de la partie pré-amp ce soir et faire les relevés
de resistances des diodes au cas ou.
A suivre donc...
latole
10218
Drogué·e à l’AFéine
Membre depuis 9 ans
David Dut's
15
Nouvel·le AFfilié·e
Membre depuis 4 ans
Alors après test, les lampes v1, v2 et v5 ne s'allument pas.
Côté mesures des résistances de chaque diodes, même constat que les essais précédents.
J'ai bien une mesure équivalente sur les deux de droites 9,61ohms et OL sur les deux autres.
Pour la mesure de sortie du pont de diodes, impossible d'accéder à la sortie sans tout démonter et donc dessouder...
que ce soit en passant par LM2940 ou 6k8vf.
Je sais pas si c'est valable mais d'une diode à l'autre j'ai 1,32V.
J'ai lancé une demande au près d'un tech avec tout mon récap.
En espérant qu'il me fera un retour et un devis pas trop dure
En tout cas au vu des mesures des diodes et du test des tubes,
je suis de plus en plus convaincue par l'histoire des diodes défaillantes.
Après autre point bizarre, en retournant l'ampli j'entends comme une petite pièce qui bouge dans le transfo d'entrée
C'est normal ?
Côté mesures des résistances de chaque diodes, même constat que les essais précédents.
J'ai bien une mesure équivalente sur les deux de droites 9,61ohms et OL sur les deux autres.
Pour la mesure de sortie du pont de diodes, impossible d'accéder à la sortie sans tout démonter et donc dessouder...
que ce soit en passant par LM2940 ou 6k8vf.Je sais pas si c'est valable mais d'une diode à l'autre j'ai 1,32V.
J'ai lancé une demande au près d'un tech avec tout mon récap.
En espérant qu'il me fera un retour et un devis pas trop dure
En tout cas au vu des mesures des diodes et du test des tubes,
je suis de plus en plus convaincue par l'histoire des diodes défaillantes.
Après autre point bizarre, en retournant l'ampli j'entends comme une petite pièce qui bouge dans le transfo d'entrée
C'est normal ?
latole
10218
Drogué·e à l’AFéine
Membre depuis 9 ans
David Dut's
15
Nouvel·le AFfilié·e
Membre depuis 4 ans
Encore merci pour tes retours Latole
Je vais essayé de déposer l'ampli chez le tech demain ou mercredi.
On verra ce qu'il en déduira.
Je ferais un retour histoire d'avoir le mot de la fin
Je vais essayé de déposer l'ampli chez le tech demain ou mercredi.
On verra ce qu'il en déduira.
Je ferais un retour histoire d'avoir le mot de la fin
