Sujet Fabriquer un Pedalboard style flight case à étage

  • 452 réponses
  • 96 participants
  • 251 132 vues
  • 121 followers
1 Fabriquer un Pedalboard style flight case à étage
Allez voici ma deuxième réalisation en matière de Pedalboard. Très inspiré de mon premier modèle, mais dont j'ai pris soin de cooriger ce qui avec du recul représentais les défauts majeurs de la réalisation. La grande innovation est l'étage, sous lequel se cache tout le bordel que constitue l'alimentaion, le cablage etc... La peinture cette fois est noire satinée, bien moins salissante, les poignées sont encastrées et les fermetures sont des papillons. J'ai comme pour l'autre modèle photographié les étapes au fur et à mesure, d'où la création d'un nouveau post, car l'ajout de 50 photos au premier topic aurait été bordélique... Je vous laisse donc suivre les détails de la construction pas à pas dans ce nouveau topic.

Niveau de difficulté: MOYEN

Les fournitures:

- Des planches de contre plaqué 10mm d'épaisseur coupées aux bonnes dimensions
Pour moi ça donnait : 2 planche de 100X48 cm (fond et couvercle), 2 de 48X16 cm (côtés), 2 de 98X13,5 cm (rebord arrière du pb et reborde avant du couvercle), 1 de 98X23 cm (étage), 1 de 98X10 (rebord étage, recoupée à 8cm), plus 2m de tasseaux de 2,5 cm, plus des tasseaux de 2x2 cm pour la fixation de l'étage
- 7m de baguettes d’angle en alu
- 6m de profiles hybrides alu
- 2 poignées chromées encastarbles
- 1 poignée souple
- 8 coins boule
- 4 fermetures papillon
- 8 pieds en caoutchouc (4 gros et 4 petits)
- 4 renforts d'angles
- 1 plaque d'alu strié de 20x100 cm
- 2m de baguettes d'angle toujours en alu strié
- des petites équerres
- 2 prises jack Neutrik blocables
- 1 prise d’alim de IEC avec interupteur
- 1 prise XLR Neutrik
- 1 lampe de console avec fiche XLR
- de la peinture noire acrylique satin
- du tolex (récup dans mon cas...)
- de la colle néoprène
- du double face extra fort
- diverses vis
- des rivets
- des serre-câbles en plastique noirs
- divers outils (scies, perceuse…)

La construction:

Tout d'abord on commence par faire un zoli plan qui correspond bien à nos besoin en matière de place et de disposition.



Une fois tout ça fait, on fait sa petite liste de course et on fonce (pas trop vite, attention au radars :clin: ) chez le magasin de bricolage le plus proche. Une fois le bois acheté, on fait les prmières découpes, ce qui évitera d'abimer la peinture avec la scie : les côtés inclinés, et l'étage...







Et on attaque la peinture, au rouleau mousse pour vernis c'est impeccable...







Ensuite on va poser le tolex, fixé avec la colle néoprène... Ca donne une très belle finition intérieure, par contre pour ceux qui fixent leurs pédales au velcro... :((



ensuite on va découper les tasseaux en calculant les espaces que vont occuper les fermetures papillon... On prendra soin de biseauter à la lime les angles pour bien épouser la forme des papillons...





On fait de même avec les profiles et on assemble le tout... On en profite aussi pour mettre les profiles sur les côtés du pedalboard.





On découpe ensuite les côtés qui vont recevoir les poignées encastrées. Puis on fixe les côtés sur la planche principale.



Après avoir riveté la baguette d'angle en bas, on peut faire de même avec la poignée.



Oh c'est beau! :D:



Oh c'est moche! :((



Pour remédier à ça, on va combler le trou à l'intérieur du pedalboard avec du carton...



Puis on va mettre du double face sur le carton...



On découpe un bout de tolex de la taille du côté, en on encolle en prenant soin de laisser la partie cartonnée libre... Si votre chérie (ou chéri...) vos propose son aide, acceptez sans hésiter pour le bien de votre couple... :clin:



Ensuite on va riveter les papillons...







...puis les bagutettes d'angle...





...puis les renforts d'angle...



...et enfin les coins boule.



On fixe les pieds. Mes coins boules étant plutôt gros, j'ai du ajouter une rondelle entre le pied et le pedalboard pour que mes boules ne touchent pas par terre. (celles des coins, je n'ai pas cette prétention bande de rigolos... :clin: )





On fixe les jacks...



...et la prise d'alim.



On assemble l'étage...



...en renforçant bien les angles.



On va chercher l'alu...



...et on attaque les découpes.



Les baguettes seront rivetées, la plaque sera vissée pour pouvoir être démontée...



On fixe les tasseaux dans le pedalboard...





Et voilà le travail!!















Et une fois le tout câblé et fixé:













J'ai aussi fixé sur l'étage une prise XLR reliée à un trasfo 12v. J'ai en effet dans mon set un EHX Frequency Analyser modifié par Basstyra, et qui fonctionne avec une photo résistance, qui réagit donc à la lumière... Je peux ainsi éclairer avec une lampe de console le FA, mais aussi l'ensemble du pedalboard en cas de noir complet.





Et voilà le rendu dans l'obscurité :







Bilan : (les + et les - sont les même que ma prmière réalisation, donc je copie/colle...)

Les +
- Pas trop difficile à réaliser, pour peu qu’on ait de la patience et qu’on soit minutieux
- Pratique
- Esthétique
- Robuste
- Du sur-mesure

Les -
- Cher !
- Lourd et encombrant

Voilà! :clin:
Le Core et l'Esprit cherche chanteur : http://www.le-core-et-lesprit.com/annonce / Amplis NOS : http://www.nos-amps.com / Effets LNA : http://www.lnafx.com
Afficher le premier post
321
Flagounet,

très bonnes réalisations, j'y pense aussi juste pour le fun :clin:

322
J'ai une question les gars,
je suis de Nancy et j'avou être une véritable daube en bricolage.

Est ce qu'un d'entre vous serait de Nancy et serait prêt a faire un pedalboard sur mesure?
Bien évidemment je paierait le travail fourni et les pièces détachés nécessaires à la construction du dit pedalboard.
Sachant qu'il me manque au max 3 pédales (wah + overdrive + boost) que je voudrait acquérir bientôt.

Si quelqu'un est intéréssé, mailez moi ;)

Et sérieusement, je pense que c'est un marché qui attirerait du monde.
Moi le premier.

Mais je dit ça, je dit rien ;)

a +

Le CD de mon groupe SolarStorm à télécharger GRATUITEMENT ici : http://goo.gl/UYmgzt



Mon groupe de métal :

http://www.facebook.com/pages/SolarStorm/18307241919

323
Mon pedalboard Tuperoir

Il suffit de percer des trous pour fixer les pédales. Pour le refermer rien de plus simple on referme la boite... :lol:

Cela prend environ 5 minutes pour changer toutes les pédales de place, une fois que les trous sont percés. Les pédales tiennent super bien, car elles sont visées. ( vous pouvez laisser ou retirer la plaque du dessous pour fixer vos pédales à votre convenance)

Certain préférerons passer des heures de boulot, pour ce lancer dans la réalisation d'un vrai pedalbord a double étage. Pour un résultat sans commune mesure ! Pour les autres il y a le pedalbord tuperoir !!!
Pour l'alimentation tu prends une Daisy Chain et voilà .


Tu peux aussi amener du taboulé dans un coin avec les pédales, si t'as un petit creux au cours du concert Arf :mdr: !!!




324
:mdr: :aime: :bravo:
http://www.youtube.com/watch?v=fAdzpwnzXmg
325
Mets du film transparent alimentaire à la place du couvercle, tu vas encore gagner du temps :pong: :ptdr:

« Ce n'est pas sur une montagne qu'on trébuche, mais sur une pierre. » - Proverbe indien

Mes photos ici

326
Génial le pedalboard tupperware!!! :mdr:

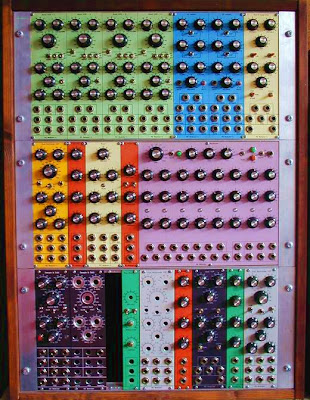

Sinon, je me disais, pour les acharnés qui veulent démonter leurs pédales pour les intégrer au boitier (vous fabriquer votre multi effet en somme...), regardez un peu ce qu'il se fait au niveau DIY de synthés modulaires :



https://www.sowa.synth.net/modular/

Je pense que ça peut vous donner des idées au niveau ergonomie, parce que vous allez vous en rapprocher de plus en plus!!

Bandcamp
Youtube
iTunes

327
Bonjour a tous.
d'abord félicitations pour vos réalisations, sont magnifiques, en particulier celles de Sampler et Equipe B (si si , en plus j'ai tout lu ce post en entier)

Celle de Nicobatteur aussi est super sympa, mais première question rapide, la guirlande que j'ai elle est en morceaux de 10 mètres... ca se coupe ces machins?

autre question, de newbie, vue que je commence a avoir quelques pédales et que j'ai envie de me les assembler un peu en pedalboard (newbie en guitare, mais technicien son spectacle dans une autre vie, je devrais pouvoir me démerder).

Un des problème essentiel (double meme) a l'air d'etre la suppression de Buzz via boucles de masse dans les cables alim et signal. En dehors d'achat de matos top qualité (faibles moyens oblige) comme cables Georges L's, et top alimentation, une petite question, pour recrer la cage faraday de la masse flotante(super efficace en signal comme montage), et vu qu'il y a souvent un doublage moquette ou antidérapant, quelqu'un a-t'il essayé un doublage en grillage acier fin (pas alu, c'est pas magnétique). ca devrait permettre, une fois les cables posés dessus de réceptionner les champs magnétiques.

Peut etre meme a relier à la terre du 220v pour une meilleure dispertion.

dans une autre idée, vu les faibles tensions utilisées, et courament du 9V, je me demandais si cela pourrait aténuer le buzz en évitant les boucles de masse, via un raccordement par masse générale, éventuellement via ce grillage (un peu le principe de la carroserie d'une voitire qui fait masse).

C'est surement des idées a la noix, mais vu que j'aurais qu'un petit PB a fabriquer pour l'instant, si personne a tenté ca, je me sens bien d'essayer, voir si ca peut apporter quelque chose, et je vous tiendrais au courant. mais bon, si quelqu'un a essayé, je vais pas réinventer l'eau tiède.

Merci d'avance et encore félicitations pour vos oeuvres....
328
Ça y est mon pedalboard est enfin présentable...depuis que j'ai lu ce post je me suis dit, c'est possible, on peut faire SON pedalboard et bien voilà !

Il est loin d'être parfait et bien loin de celui de maître Sampler, mais j'en suis plutôt fier :)

Bon assez parlé, les photos :







329
Beau boulot! :bravo:
J'adore la déco sur le couvercle :aime:
Le Core et l'Esprit cherche chanteur : http://www.le-core-et-lesprit.com/annonce / Amplis NOS : http://www.nos-amps.com / Effets LNA : http://www.lnafx.com
330
Ouais, super classe :bravo:
le paysage derriere on dirait trop chez moi :8O:
