Sujet de la discussion Posté le 16/01/2011 à 11:51:44

Suite à une idée qui a germé dans le thread des pédales moches où certaines personnes ont commencé à y poster les photos de leurs propres pédales... /

Voici DIY Land !!!

Dans l'esprit de BGL, GML et compagnie, le but est ici de poster les photos de vos créations, que vous les jugiez belles ou moches on s'en fiche, pourvu que ce soient les vôtres...

Précisons qu'il ne s'agit pas ici de poser trop de questions techniques, trop d'astuces puisque ce sujet existe déjà... (thank you thurston)

On peut bien sûr rester ouverts aux projets de rehousing, voire aux amplis (projet G5)...

A vos appareils photos !!!

-Mimi- "Celui qui marche dans les pas de son idole ne laisse pas de trace..."

Djeeloo

15891

Drogué·e à l’AFéine

Membre depuis 21 ans

4351 Posté le 24/09/2023 à 22:50:33

Y'a de tutos pas mal sur internet, mais j'étais tombé une fois sur une fille (en français) assez sérieuse qui expliquait bien quels produits, le timing, les étapes etc. Je pense que tu dois pouvoir trouver pas trop difficilement.

0

L'esprit c'est comme un parachute: Il marche mieux quand il est ouvert.

J'ai enregistré un peu de tout et n'importe quoi

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4352 Posté le 24/09/2023 à 23:05:10

L'idée c'était de payer quelqu'un·e qui le fasse à ma place :oops2:

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Polaroil

13791

Drogué·e à l’AFéine

Membre depuis 17 ans

4353 Posté le 25/09/2023 à 08:29:20

Il me semble qu’il y a des gens sur ce fil qui ont accès à une insoleuse.

0

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4354 Posté le 25/09/2023 à 08:58:51

Kosmix, faut que je me débarasse d'une petite insoleuse maison, si ça t'intéresse. Deux lampes UV et une vitre dans une petite malette en plastique, je ne m'en servirai jamais 😁

0

Ancienement appelé The Koala

Le site web de TAMPCO

Djeeloo

15891

Drogué·e à l’AFéine

Membre depuis 21 ans

4355 Posté le 25/09/2023 à 10:37:35

T'es pas du genre insolent, c'est pour ça?

2

L'esprit c'est comme un parachute: Il marche mieux quand il est ouvert.

J'ai enregistré un peu de tout et n'importe quoi

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4356 Posté le 25/09/2023 à 23:37:36

C'est gentil Koala mais je vous répète à tous que je n'ai aucune envie de me lancer là-dedans. En plus si je dois acheter du matos et des produits le projet n'aura plus aucun intérêt financièrement.

1

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

purplebash

4361

Squatteur·euse d’AF

Membre depuis 20 ans

4357 Posté le 26/09/2023 à 08:59:09

Et chez Techniguitares ? Je crois que sur ce site j’ai déjà commandé des pcb… à vérifier !

0

... AF ON, NO Audio out...

Polaroil

13791

Drogué·e à l’AFéine

Membre depuis 17 ans

4358 Posté le 26/09/2023 à 09:01:40

Regarde sur Etsy, il y a sûrement ce genre de services

0

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4359 Posté le 26/09/2023 à 14:15:35

Merci pour vos suggestions mais je n'ai pas trouvé

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

jimiric90

925

Posteur·euse AFfolé·e

Membre depuis 20 ans

4360 Posté le 26/09/2023 à 15:03:08

Tu l'as récupéré ou ton typon ?? Si tu possède le fichier Gerber, y' des tas de boites en Chine qui te fabriqueront quelques exemplaires pour une poignée d'€ ! Sinon, si tu peux le convertir en fichier pdf (Adobe acrobat vectorise les fichiers) tu pourra l'importer sur un des soft de schémas électronique gratuits (il en existe pas mal) et l'enregistrer au format Gerber...
Ça demande un peu de temps et de recherche .... :clin:

1

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4361 Posté le 26/09/2023 à 15:31:15

Le fichier d'origine est en pdf. J'ai cherché mais je n'ai pas trouvé de soft freeware pour faire la conversion en Gerber...

La source du projet :
http://www.crazy-patroche.com/2017/12/clonage-du-chorus-boss-ce-1-et-du-phaser-roland-ap-7.html

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

jimiric90

925

Posteur·euse AFfolé·e

Membre depuis 20 ans

4362 Posté le 26/09/2023 à 16:10:30

le typon est précis.. KiCad est gratuit et complet... Autrement, Protheus gratuit à l'essai, payant après, pro plus que complet mais il faut le prendre en main (plein de tutos YouTube)!! Permet d'importer des PDF, BMP ou autres sous sa partie ARES et de faire des fichiers Gerber. Je l'utilise avec mes BTS...

2

jimiric90

925

Posteur·euse AFfolé·e

Membre depuis 20 ans

4363 Posté le 26/09/2023 à 16:23:59

D'ailleurs si j'ai le temps demain, j'essayerai de te faire ce fichier Gerber en espérant que cela fonctionne car y'a du monde sur ce "typon" :clin:

0

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4364 Posté le 26/09/2023 à 20:15:57

Oh oui, ce serait super sympas :bravo:

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

jimiric90

925

Posteur·euse AFfolé·e

Membre depuis 20 ans

4365 Posté le 27/09/2023 à 18:50:15

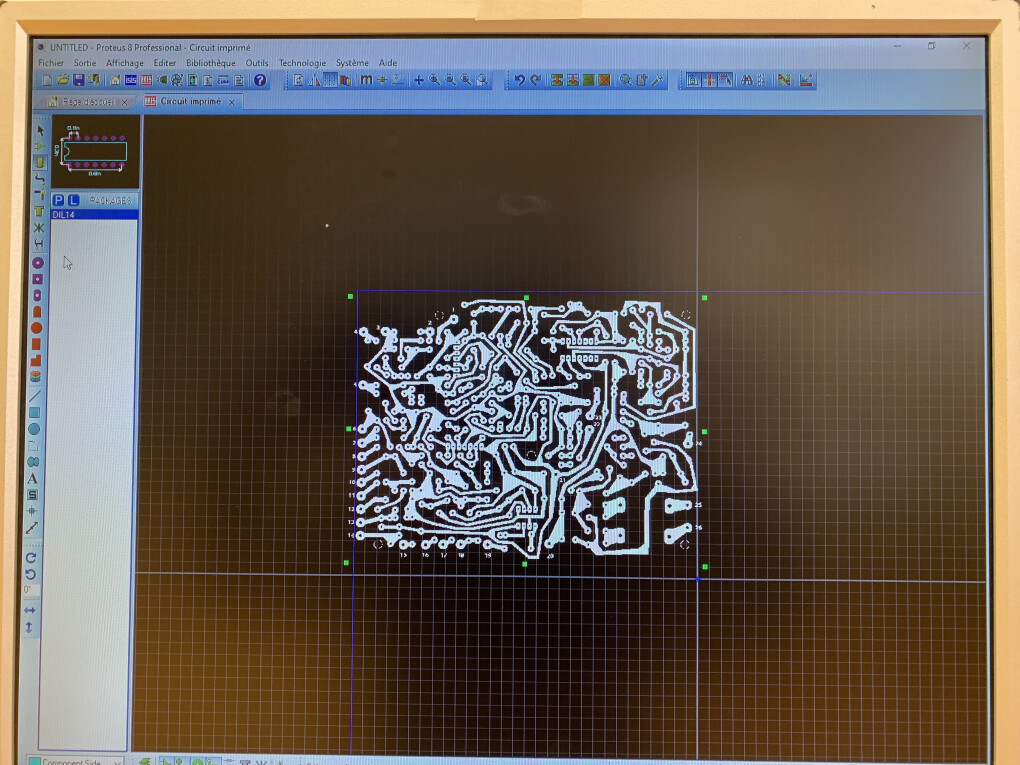

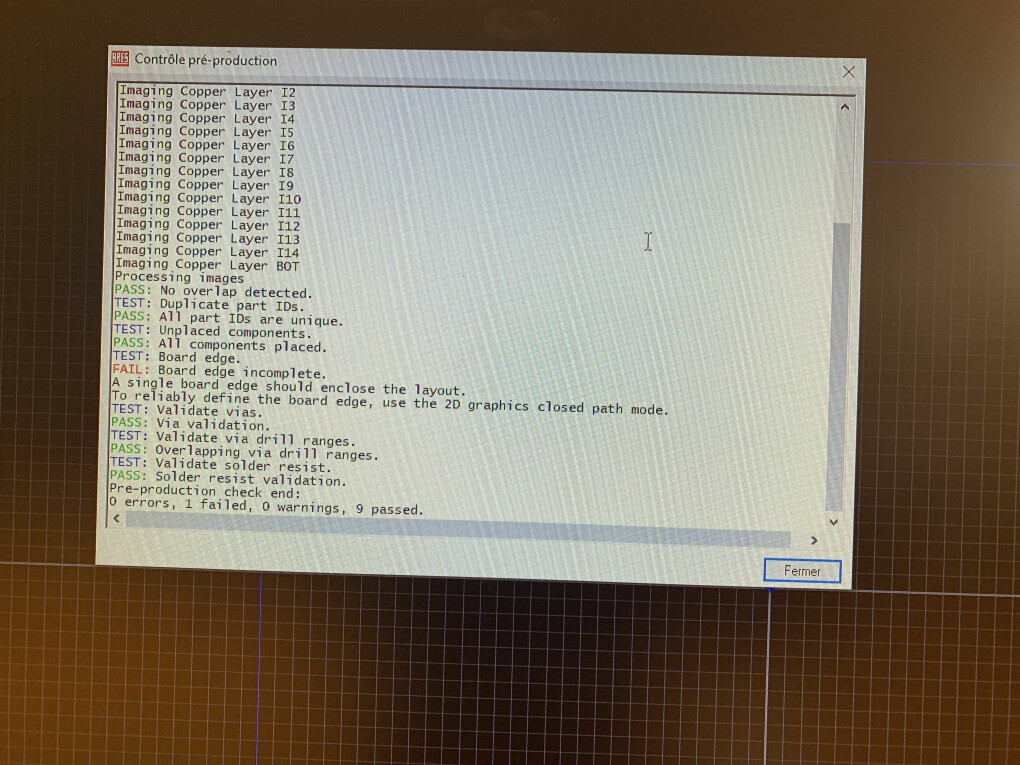

@kosmix, une petite erreur de contour à régler et je pense que demain je pourrais t’envoyer le fichier! Les conversions provoquent une légère dégradation mais cela passe :clin:

1

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4366 Posté le 28/09/2023 à 01:00:56

Super Jimiric, merci ! :bravo:

Comme quoi il faut s'y connaître, ça n'a pas l'air si simple que ça quand on n'y connaît rien :clin:

1

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

jimiric90

925

Posteur·euse AFfolé·e

Membre depuis 20 ans

4367 Posté le 28/09/2023 à 11:20:00

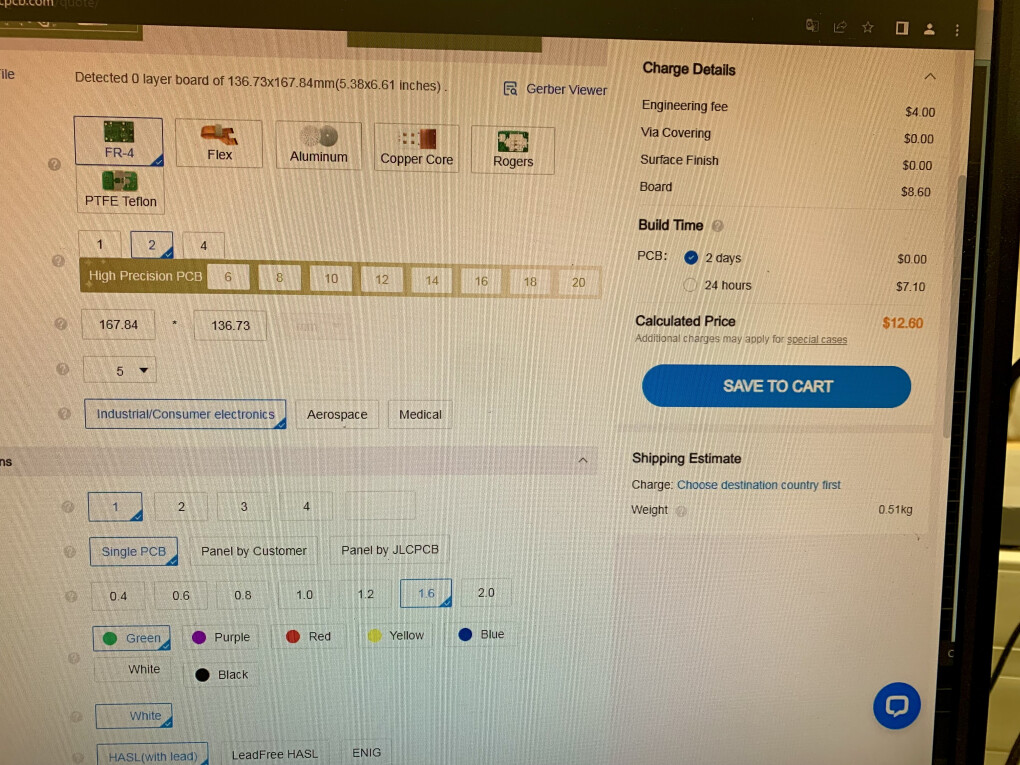

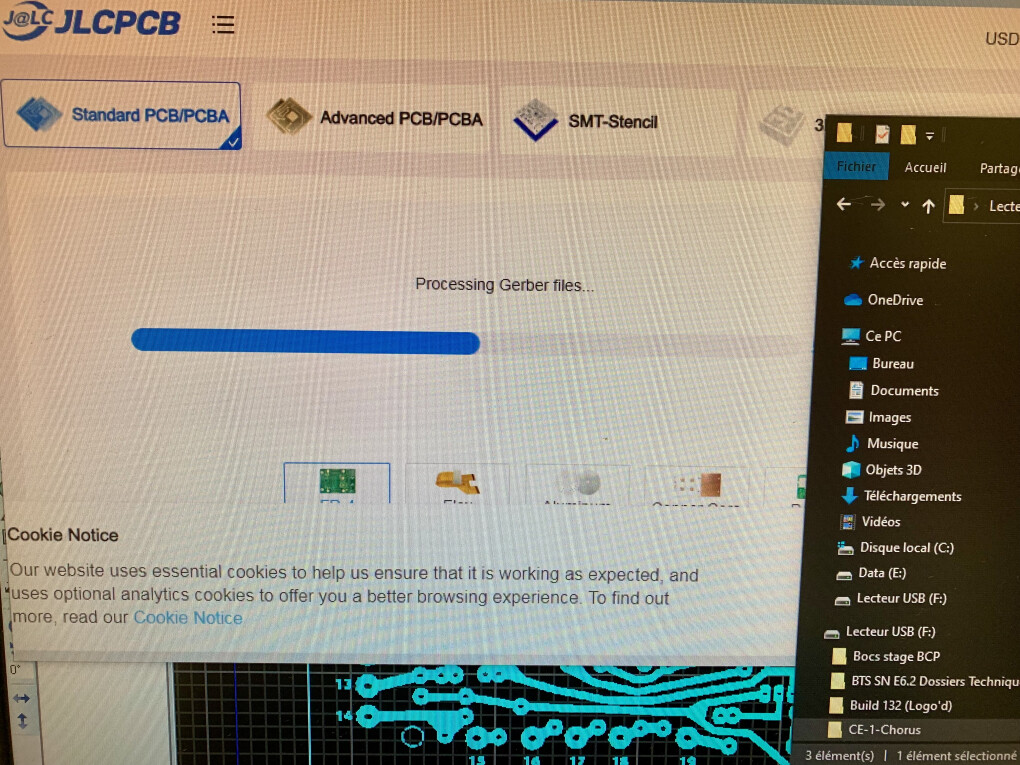

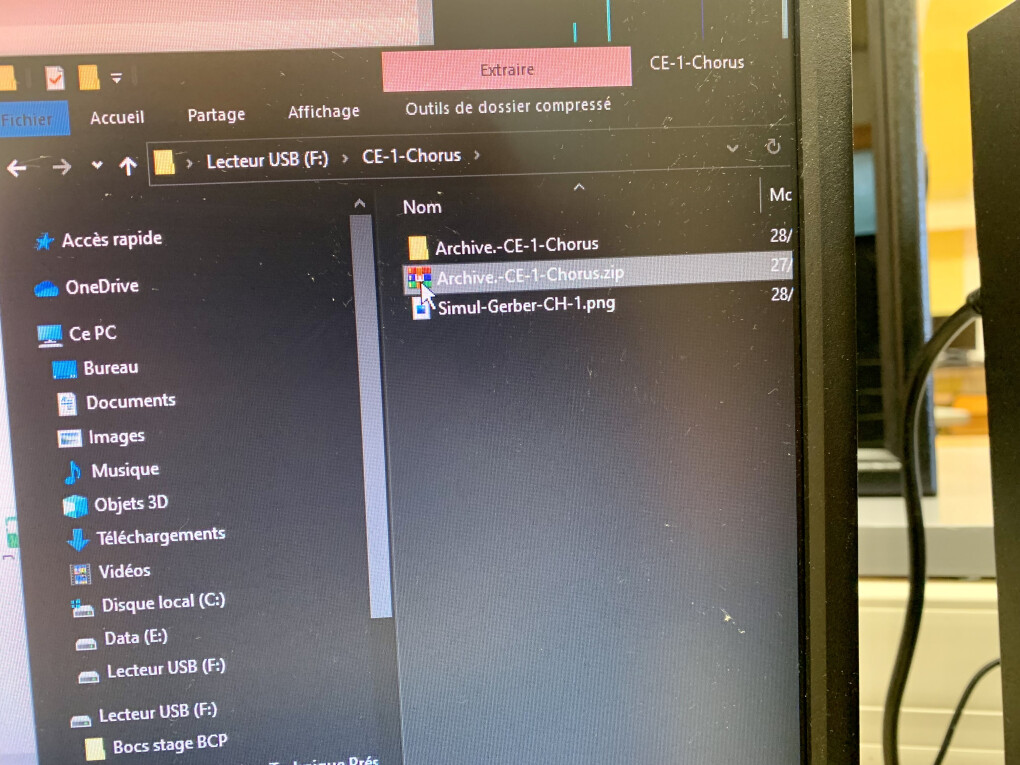

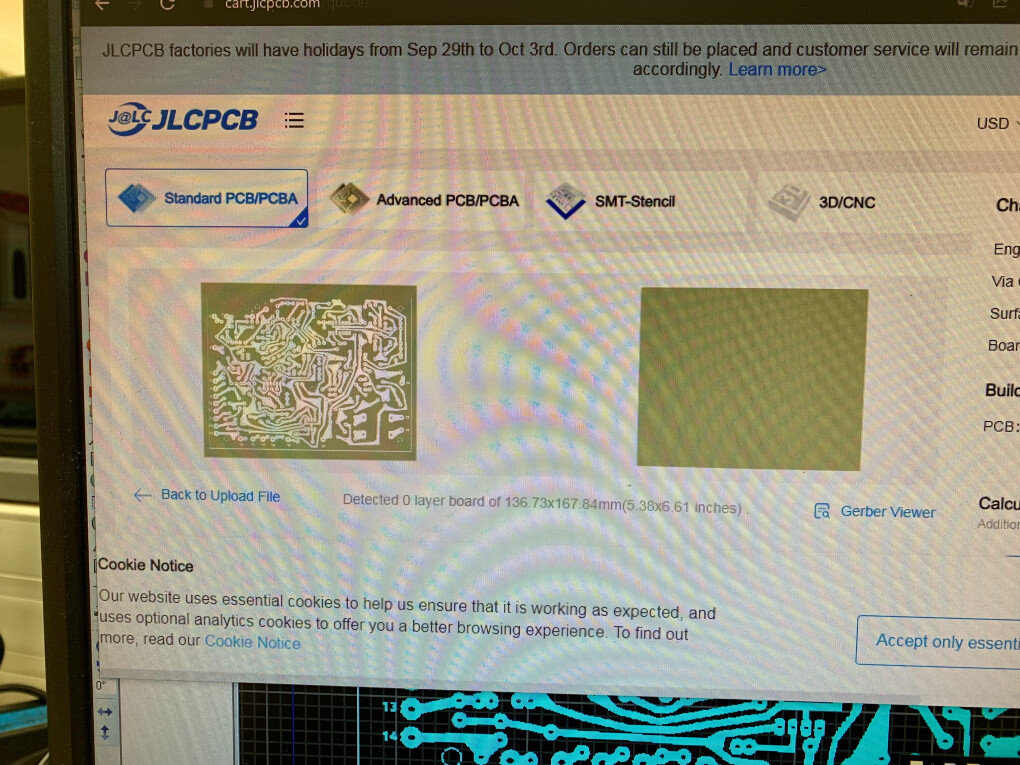

Voilà c’est fait… À partir d’un dossier zip, j’ai fait un test sur ce site us ou on peut personnaliser la carte… 5 cartes mini pour un prix correct.. Faut quand même contrôler les cartes car certaines pistes sont très proches… il faut essayer sur d’autres sites, chinois par exemple il y en a pas mal!
Je t’envoie le zip par MP si ça passe ou un lien wetransfer… :D:

3

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4368 Posté le 29/09/2023 à 01:32:28

Super ! Un grand merci, c'est commandé ! :bravo:

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

patrickpat

30

Nouvel·le AFfilié·e

Membre depuis 10 ans

4369 Posté le 12/10/2023 à 12:17:33

Hello,

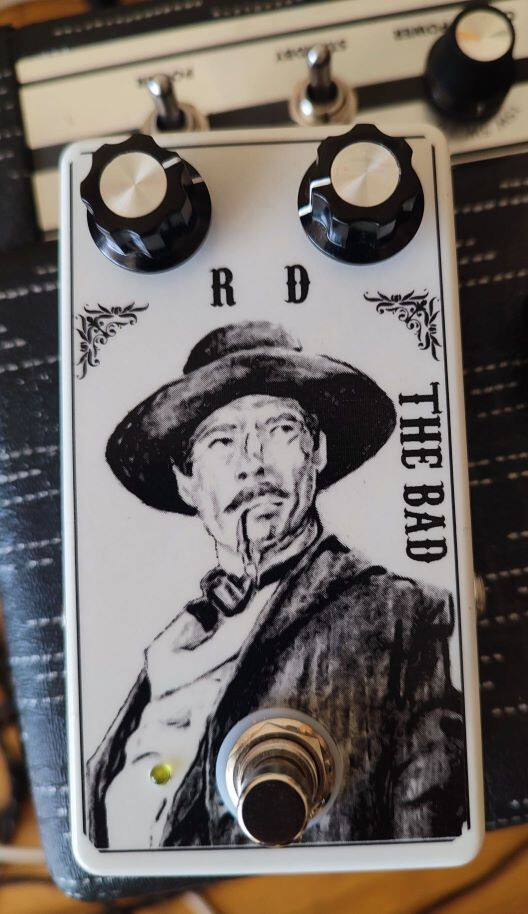

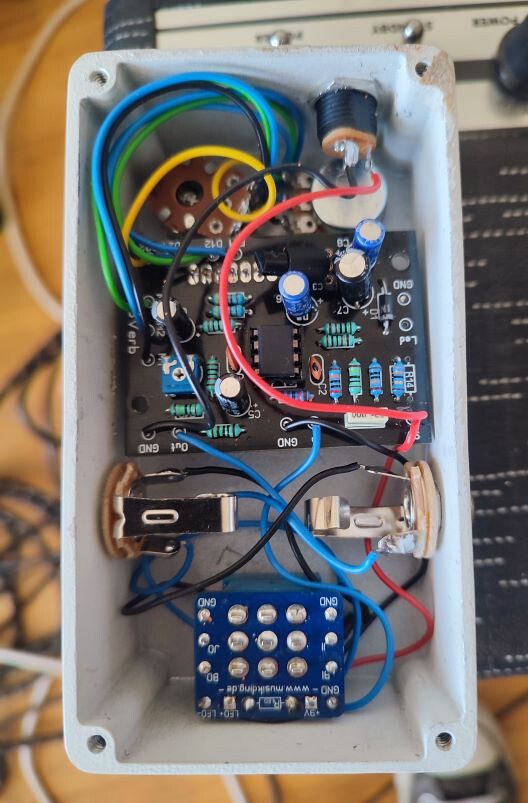

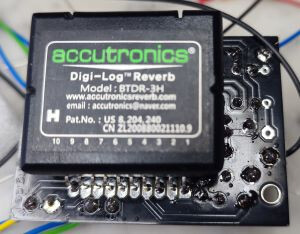

un kit de reverb "3Verb" Musikding à base de module accutronics.
ça sonne plutôt bien. Pour la durée de reverb j'ai utilisé un potentiometre de 10K au lieu du 100K, ça permet un réglage plus fin et avec 100K c'est bien trop long.
Merci à Lee Van Cleef pour la pose

2

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4370 Posté le 12/10/2023 à 13:49:36

Joli !

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4371 Posté le 27/01/2024 à 19:48:51

J'ai fait une Rubber Band (de Lectric FX) à voir ici :
https://fr.audiofanzine.com/effet-guitare/forums/t.262579,bon-plan-pour-faire-grossir-son-pedalboard-sans-faire-souffrir-son-porte-feuilles-diy-inside,post.11810617.html

1

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4372 Posté le 06/03/2024 à 14:35:09

Hello!

Je suis en train d'attaquer un petit 18W Marshall et je me demandais si ca pouvait etre intéressant de rajouter un PPIMV la dessus..

Vu le schéma, c'est plutôt au niveau du PI et de la puissance que ça sature, donc ca serait un peu contradictoire de baisser le volume juste avant les EL84 non?

1

Rock'n'Roll Is Dead

devilmanson25

2967

Squatteur·euse d’AF

Membre depuis 10 ans

4373 Posté le 06/03/2024 à 15:16:29

J'y connais vraiment rien en électrotechnique, mais il ne vaux mieux pas baisser le son après les lampes de puissance, justement pour bénéficie de la chaleur de la lampe et de son haut rendement à un volume plus doux pour les oreilles?

L'idéale serait un signal qui puisse être baissé après le passage dans toutes les lampes et les composants de l'ampli sans aucune perte.
Il me semble que certains amplis avec une ligne ”output”, c'est un genre de gros master général, mais il me semble qu'il y'a un peu de perte.

Il y'a aussi le faite qu'un haut-parleur a besoin d'un certain rendement pour avoir une bonne qualité sonore, donc pour le gros son de qualité à bas volume sur ampli à lampes ce n'est pas possible, ce qui est bien sûr compréhensible et aussi l'un des défauts de la technologie à tubes électroniques.

1

“La musique réveil le silence”

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4374 Posté le 06/03/2024 à 17:38:57

Un PPIMV justement ça baisse le son après le PI et avant la puissance. Mais sinon le plus simple c'est de coller un atténuateur si jamais ça sonne trop fort, 18W ça commence à faire...

Je sais qu'il existe plusieurs manières de faire un master volume, j'en connais que deux..

1

Rock'n'Roll Is Dead

Feupied

560

Posteur·euse AFfolé·e

Membre depuis 21 ans

4375 Posté le 07/03/2024 à 13:29:17

Citation de Honey'S :

Je sais qu'il existe plusieurs manières de faire un master volume, j'en connais que deux..

Il y a la technique qui consiste à faire chuter la tension d’alimentation des lampes de puissance, par un régulateur ou autre, ça diminue la puissance disponible et ça sature plus tôt.

2
