Mackie MR5

• Fabricant : Mackie
• Modèle : MR5
• Série : MR
• Catégorie : Enceintes de monitoring actives
• Fiche créée le : 25/04/2008

Les MR5 ont été conçus par les ingénieurs spécialisés
en conception d’enceintes et de haut-parleurs de Mackie
et d’EAW. Ces moniteurs de studio compacts peuvent
servir pour une multitude d’applications, incluant l’enre-
gistrement dans les Home Studios, l’édition de mixages
Surround et l’utilisation d’un Home Theater ou d’une
station d’enregistrement audionumérique (DAW).

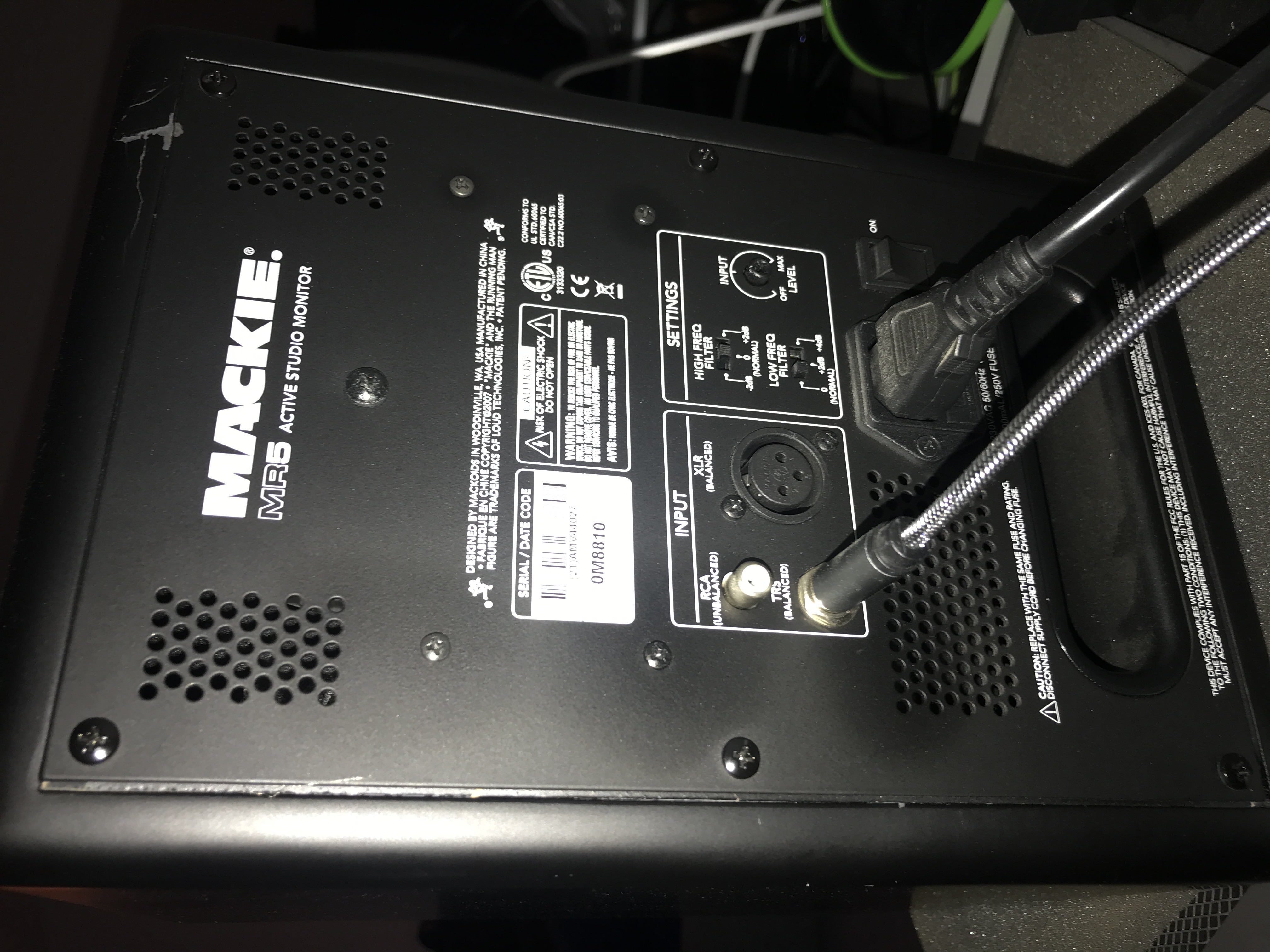

Les sélecteurs de niveau pour les fréquences hau-
tes/basses (à l’arrière) servent à optimiser le son des
moniteurs en fonction des caractéristiques acoustiques
de la pièce. Les trois types de connecteurs (XLR, Jack
6,35 mm et RCA) permettent de relier ces moniteurs à
quasiment tous les types d’équipements.
Résultat : Les moniteurs de studio MR5 sont
extrêmement précis et polyvalents, et ils offrent des
réglages ingénieux permettant d’adapter la réponse
de façon précise en fonction de l’environnement
d’écoute. Vous allez les adorer !
Les avantages...
Les MR5 sont des moniteurs de studio actifs, à deux
voies et bi-amplifiés, utilisant un évent Bass Reflex pour
étendre la réponse dans les basses fréquences. Le fait
d’intégrer un filtre actif, des amplificateurs de puissance
et des haut-parleurs dans un même baffle offre plusieurs
avantages, dont les MR5 vous permettent de bénéfi-
cier pleinement.
• La fréquence de coupure du filtre permet d’ache-
miner au Tweeter et au Woofer uniquement les
fréquences qu’ils doivent reproduire.
• Les amplificateurs sont conçus afin que les haut-
parleurs puissent délivrer un niveau sonore maxi-
mum, avec un risque de surcharge et de dommage
minimum.
• De plus, les réponses en gain et en fréquence sont
réglées manuellement et indépendamment afin de
compenser les différences de tolérances de fabri-
cation entre les haut-parleurs et de produire une
réponse en fréquence homogène, de 60 Hz à 20 kHz.
• Le câblage entre les sorties de l’amplificateur et
les haut-parleurs est limité au strict minimum afin
que le facteur d’amortissement de l’amplificateur
ne soit pas affecté par la résistance de câbles trop
longs.
• La somme acoustique des sorties des deux haut-
parleurs est optimisée aussi bien électroniquement
que physiquement afin que la réponse en amplitude
reste unitaire et qu’il y ait le moins de déphasage
possible.
Les composants complexes de ce système produi-
sent une synergie garantissant un son de la meilleure
qualité possible.
Les haut-parleurs...

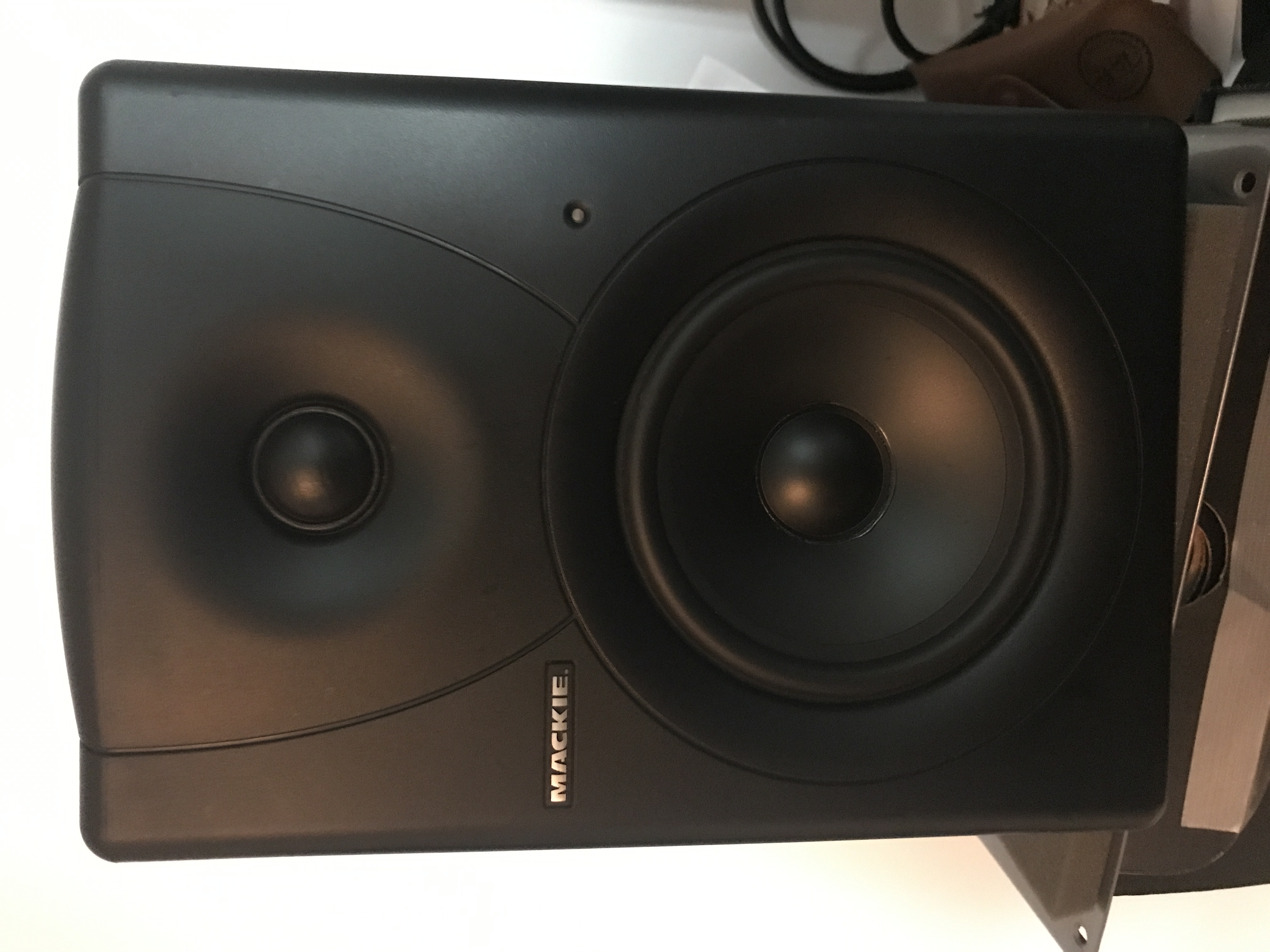

Les moniteurs MR5 sont équipés d’un Woofer haute
précision de 13,3 cm (5,25 pouces) à faible niveau de
distorsion, et d’un Tweeter haute résolution de 2,5 cm
(1 pouce).
Le Tweeter est couplé au baffle/guide d’onde moulé
afin d’offrir une dispersion étendue et contrôlée des
hautes fréquences et de minimiser les diffractions. Ceci
permet d’obtenir plus facilement le “point sensible” et
d’améliorer les caractéristiques temporelles du système.
Le baffle...
Le baffle est fait de panneaux de particules MDF
recouverts d’un fini noir mat, et son renfort interne
garantit une solidité et une robustesse à toute épreuve.
L’isolant en mousse adiabatique à alvéoles à l’intérieur
du baffle permet d’absorber les réflexions internes et
d’amortir les ondes stationnaires.
Les amplificateurs de puissance...
L’amplificateur du Woofer peut délivrer une puissance
continue de 55 Watts avant écrêtage, et l’amplificateur
du Tweeter, une puissance continue de 30 Watts. Ces
deux amplificateurs travaillent en Classe A/B et sont
munis de sorties à transistors MOSFET et de circuits de
protection actifs.


MACKIE MR5 - Caractéristiques

Performance acoustique
Réponse en fréquence dans champ libre :
60 Hz – 20 kHz (±3 dB)
Fréquence de coupure inférieure : –3 dB à 60 Hz
Fréquence de coupure supérieure : –3 dB à 22 kHz
Niveau SPL à 1 mètre, +4 dBu, entrée symétrique :
100 dB SPL à 1 m
Niveau SPL max. par paire : 113 dB SPL à 1 m
Haut-parleurs
Woofer : 13,3 cm avec saladier en acier,
cône en polypropylène bleu et
suspension en caoutchouc
Tweeter : Tweeter à dôme de 2,5 cm couplé
à un guide d’ondes
Amplificateurs
Basses fréquences : 55 Watts dans 4 Ohms,
85 Watts crête
Hautes fréquences : 30 Watts dans 4 Ohms,
50 Watts crête
Temps de montée : > 15 V/µs
Distorsion (DHT, intermodulation SMPTE, DIM 100) :
< 0,035 %
Rapport signal/bruit :
Basses fréquences : > 101 dB, 20 Hz à 20 kHz,
mesure non pondérée, référence : 55 Watts dans 4 Ohms
Hautes fréquences: > 93 dB, 20 Hz à 20 kHz,
mesure non pondérée, référence : 30 Watts dans 4 Ohms
Type : Circuit hybride monolithique,
étage de sortie DMOS, Classe AB
Filtre
Type de filtre : 24 dB/octave
Fréquence de coupure : 4 kHz
Sensibilité : +4 dBu à 300 Hz pour niveau
de sortie max.
Impédance d’entrée : 20 kΩ, symétrique bridgé ;
10 kΩ, asymétrique

Égalisation
Basses fréquences : +2 dB/+4 dB à 100 Hz, Baxendall
Hautes fréquences : ±2 dB à 5 kHz, Baxendall
Alimentation
USA : 120 Vca, 60 Hz
Europe : 240 Vca, 50 Hz
Corée : 220 Vca, 60 Hz
Japon : 100 Vca, 50/60 Hz
Remarque : Le MR5 ne permet pas d’utiliser des configurations
à tensions multiples. Assurez-vous que la tension de la prise
secteur corresponde à la tension spécifiée pour votre modèle
spécifique (indiquée à l’arrière, près de l’embase secteur).
Embase secteur : IEC mâle 3 broches, 250 Vca, 16 A
Fusible : 115 Vca : T 1,6 AL/250 V
230 Vca : T 800 mA/250 V
Consommation électrique :
75 W avec programme musical, niveau élevé
10 W moniteur inactif
Dimensions et poids
Baffle : Panneaux de MDF de 16 mm avec
panneau de MDF avant de 19 mm
Isolation : Mousse adiabatique
Dimensions :
Hauteur : 286 mm
292 mm, incluant la partie
supérieure du guide d’ondes
Largeur : 197 mm
Profondeur : 266 mm
Poids : 6,5 kg

Distribué par Algam / La boîte noire du Musicien
