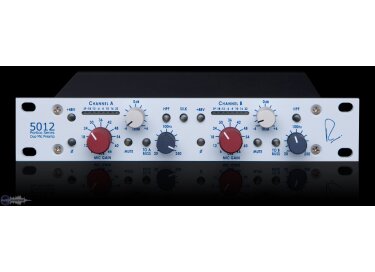

Rupert Neve Designs Portico 5012

• Fabricant : Rupert Neve Designs
• Modèle : Portico 5012
• Série : Portico
• Catégorie : Préamplis à transistors
• Fiche créée le : 03/04/2008

Le Portico™ 5012 est un préampli micro 2 canaux doté des fameux circuits à transformateur de Rupert Neve en entrée et en sortie. En plus de posséder sur chaque canal un inverseur de phase, un « mute », une alimentation phantom et un filtre passe haut totalement réglable en fréquence, le 5012 intègre un circuit appelé « silk » qui procure cette chaleur et cette présence propre aux schémas devenus classiques de Rupert Neve. La série de modules Rupert Neve Designs Portico (Série 5000) est conçue pour former un système de console modulaire pouvant intégrer les éléments hardware que vous possédez déjà dans votre propre studio que ce soit des éléments vintage de haute qualité ou leurs équivalents modernes. Si l'objectif est de faire travailler les modules ensemble dans le but de former une console modulaire, ceci sans générer de parasites (buzz), d'interférences ou d'autres soucis, la connectique des interfaces, leur mise à la masse, les adaptations de niveaux et d'impédance doivent faire l'objet d'une attention particulière. Chaque module Portico est un processeur de signal à lui seul ayant ses propres caractéristiques indépendamment des autres, raison pour laquelle nous utilisons des transformateurs.

• Préampli à transistors (avec transformateur)
• Pourquoi des transformateurs ?
• Un exposé complet sur les transformateurs serait fastidieux, un article technique sera donc mis en ligne ultérieurement. Ici, il est nécessaire de revoir quelques points essentiels où l'on va se rendre compte qu'un circuit a besoin d'être considéré en tant que tel et non simplement du point de vue de ses composants de manière indépendante. Les fines subtilités de la construction d'un circuit en relation avec les performances sonores sont de plus en plus prises en considération, par exemple la recherche a conclu que les fréquences au-dessus de 20 kHz affectent la façon dont les humains perçoivent la qualité du son. Mais, bien avant ces constatations scientifiques, énormément de musiciens et d'ingénieurs s'étaient rendu compte que des équipements apparemment similaires pouvaient sonner de manières très différentes.
• D'infimes quantités d'harmoniques impaires, musicalement dissonantes, ont un effet désastreux sur la qualité du son. Les bruits et les interférences externes qui trouvent leur chemin dans le circuit d'un signal détériorent les performances de la chaîne entière.
• Enormément de studios utilisent des périphériques qui ne sont pas bien protégés contre les signaux externes. Une mauvaise mise à la masse de ce type d'équipement peut être à l'origine de sérieux problèmes. Les circuits « symétrisés électroniquement », très utilisés dans les appareils récents, peuvent donner de très bons niveaux de mesures en bancs d'essais mais ne filtrent pas suffisamment les champs parasites trouvés dans n'importe quel environnement de travail. Les circuits d'entrée et de sortie doivent être libérés de la dépendance de la masse afin que le signal voulu entre et sorte du processeur. Les transformateurs sont la solution idéale. Le son doux et soyeux de mes vieilles consoles favorites était dû aux gros transistors et aux imposants transformateurs de qualité les équipant. Les modules Rupert Neve Designs Portico™ sont plus compacts et moins coûteux.
• Est-il « Class A » ?
• « Class A »n'est pas juste synonyme de qualité : ce terme a été utilisé de manière abusive pour décrire n'importe quel type d'amplificateur, de l'électronique grand public à l'audio pro. « Class A » est en fait un type de fonctionnement dans lequel le courant fournit à l'unité amplificatrice ne varie pas en fonction de l'amplitude du signal amplifié. Le rendement des amplificateurs « Class A » est bas, mais le son merveilleux de mes vieilles consoles était dû aux amplificateurs simple face « Pure Class A ». A cette époque, les possibilités des consoles (aux,pistes, etc. 26 ;) étaient moindres et nous pouvions intégrer ces énormes composants dégageant de la chaleur dans le châssis.
• La complexité grandissante des consoles de studio modernes a mené à la généralisation de l'utilisation des circuits intégrés pour ainsi atteindre un meilleur fonctionnement. Les circuits intégrés sont pratiquement tous des amplificateurs « push-pull » qui génèrent quelques distorsions résiduelles. Certains génèrent une distorsion très basse, mais, même lorsqu'elle est inférieure au niveau de bruit, elle peut influencer le son que l'on perçoit.
• Les êtres humains peuvent détecter de minuscules variations de valeurs de ce type de distorsion, elle n'est pas forcément perçue en tant que telle mais peut causer des désagréments, de la fatigue, etc.… Le seul moyen d'éliminer totalement cette distorsion résiduelle est d'utiliser un amplificateur simple-face en « Class A ». Cela peut être résolu en utilisant des composants « discrets ». Le rendement est bas mais l'avantage au niveau du son a été prouvé depuis des années.
• Les modules Portico™sont très soigneusement configurés pour être aussi simples que possible, mais la priorité a été de préserver la qualité sonore.
• Spécifications techniques
• * Entrée : Symétrique, utilisant un amplificateur basé sur un transformateur avec filtre passe-bas excluant les fréquences au dessus de 150 kHz. Combine les avantages d'une entrée électroniquement symétrisée et possédant un vrai transformateur. Lorsque l'alimentation Phantom est désengagée, elle sert d'entrée ligne de très haute qualité.
• * Impédance d'entrée : 10,000 Ohms à + ou - 20%
• * Bruit : mesuré à la sortie principale : impédance 150 Ohms Mesurée de 22 Hz à 22 kHz : Avec le gain au niveau unitaire : meilleur à -100dBu Avec le gain à 66 dB : meilleur à -62 dBu Bruit d'entrée équivalent : meilleur à -128 dBu
• * Réponse en fréquence : Sortie principale, pas de charge : à 10 Hz -0.2 dB à 160 kHz -3dB Sortie Buss : mesuré à la sortie « monitor amplifier » du Rupert Neve Designs 5014 « Buss Mixer » : à 10 Hz -0.2 dB à 160 kHz -3dB
• * Filtre passe haut : Balaye de manière continue les fréquences de 20 Hz à 250 Hz :courbe :12 dB/Octave
• * Gain : du gain unitaire à +66dB, par pas de 6dB.
• * « Trim » : Potentiomètre ajustable de -6dB à +6dB
• * Niveau de sortie maximal : Sortie symétrisée sur transformateurs, de 20 Hz à 40 kHz : +25dBu (« clipe »juste au dessus de +26dB)
• * « Mute » : « mute » simplement les sorties principales
• * Bruit et distorsion harmonique totale :
• - Sortie principale : à 1kHz, niveau de sortie de +20 dBu, pas de charge : meilleure à 0.001% (pas d'harmoniques de niveau supérieur). « Silk » enclenché : approximativement 0.2% d'harmoniques secondaires.
• - Sortie principale : à 20Hz, niveau de sortie de +20dBu, pas de charge : meilleure à 0.01%.
• - Sortie buss : à 1kHz, niveau de sortie de +20dBu, pas de charge, mesuré à la sortie « monitor amplifier » : meilleure à 0.002%
• * Fonction « Silk » : Le Rupert Neve 5012 utilise principalement des circuits à transformateurs monofaces qui excluent tout risque de distorsion. Le bouton « silk » ajuste le spectre des fréquences et délivre un son extrêmement doux et musical.
• * Sortie Buss : La sortie « buss » est destinée à alimenter les entrées « buss » du Rupert Neve Designs 5014 et des modules de la série Portico™.
• * Diaphonie : Mesurée de canal à canal : Meilleure à -90dB à 15 kHz.
• * Alimentation Phantom : +48 Volts DC +/- 1%
• * Consommation électrique : à 9VDC = 1.3 A à 12VDC = 1 A à 15VDC = 800 mA à 18VDC = 650 mA
• * Connecteur d'alimentation du panneau arrière : 5.5mm X 2.1mm DC jack, positif au centre

• Entrées
• Sorties

Source : Rupert Neve Designs
