Studio Electronics Boomstar 4075

• Fabricant : Studio Electronics
• Modèle : Boomstar 4075
• Série : Boomstar
• Catégorie : Synthétiseurs analogiques en rack
• Fiche créée le : 08/01/2014

Le BOOMSTAR est un synthétiseur analogique au format desktop. Il y a six versions qui n'ont que le filtre de différent :
- 4075, classic Arp 2600,
- 5089, classic Moog 24db ladder,
- SEM, classic Oberheim 12db,
- 3003, classic Roland TB-303,
- SE80, classic Yamaha CS-80,
- 700, classic Korg Minikorg

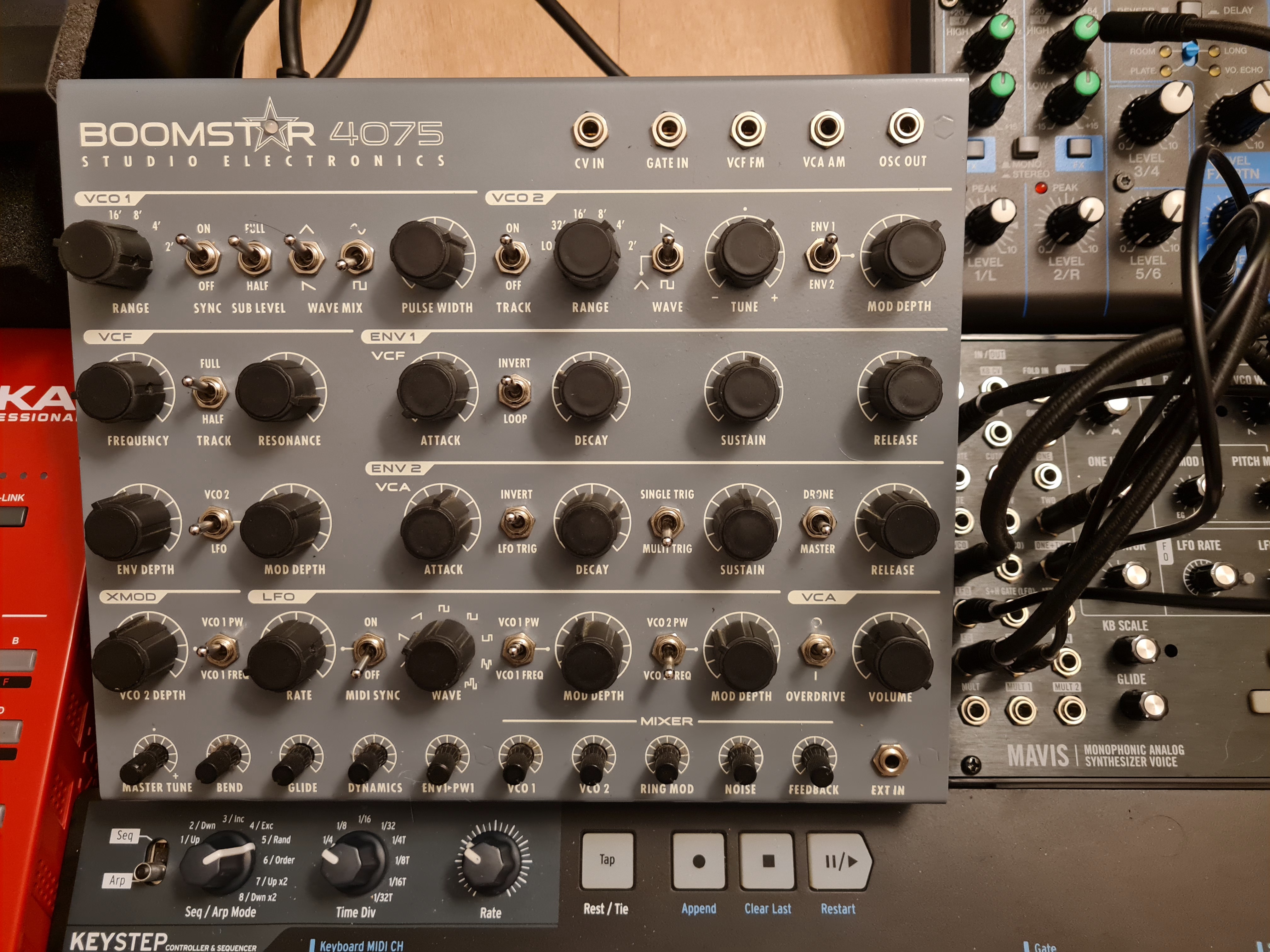

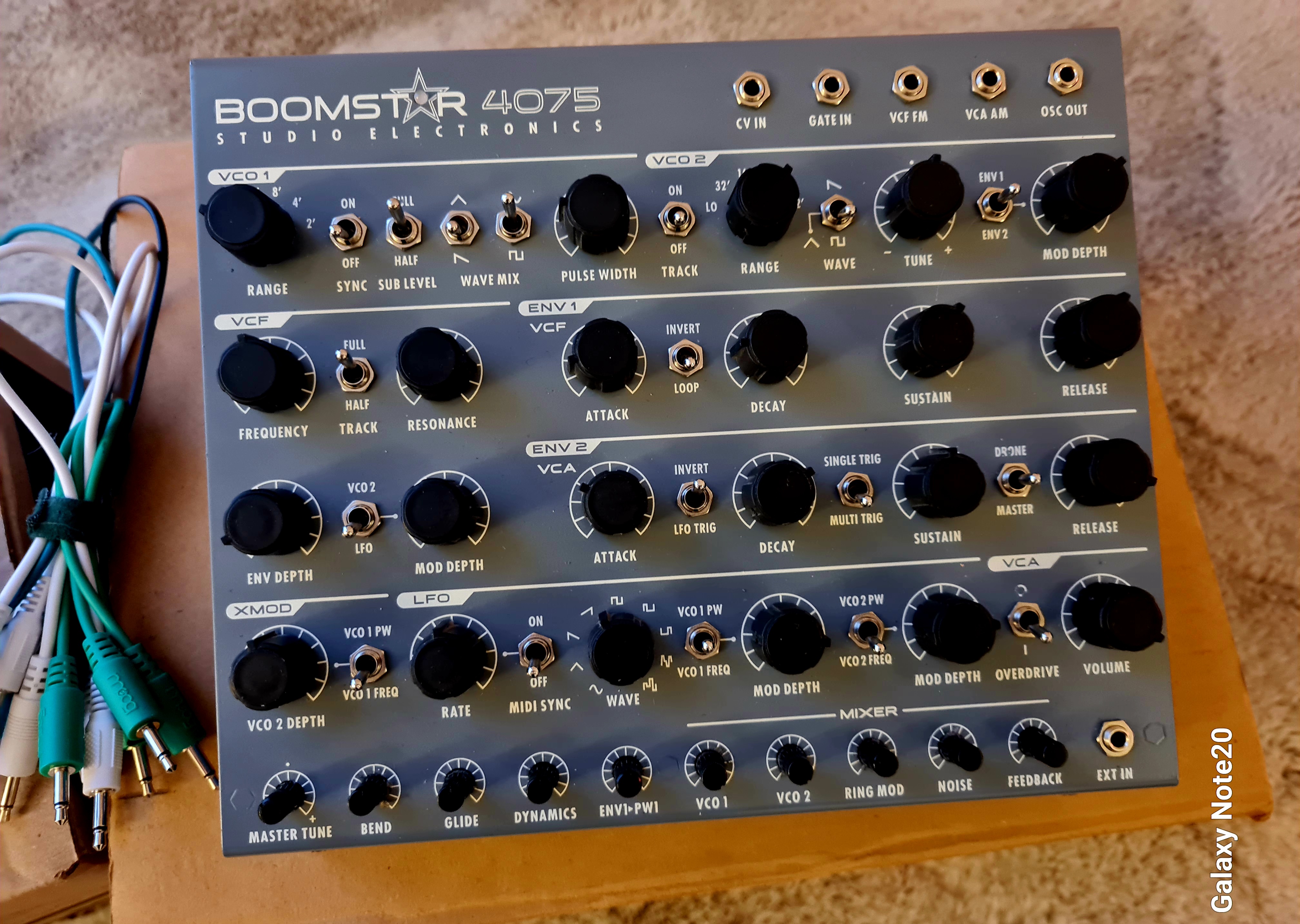

VCO 1 :
RANGE : 6 octaves
SYNC : synchro du VCO 2 sur le VCO 1
SUB LEVEL : réglage du volume du Sub OSC : 0%, 50% et 100%
WAVE MIX : quatre formes d'ondes, d'un coté triangle ou dent de scie et de l'autre ronde ou carrée
PULSE WIDTH : contrôle de la largeur d'impulsion de l'onde carrée

VCO 2 :
TRACK : tracking des notes entrante ON/OFF
RANGE : 6 octaves
WAVE : triangle, dent de scie ou carrée
TUNE : fine tune
MOD DEPTH : modulation par l'ENV 1 ou l'ENV 2

VCF : contrôle par l'ENV 2 mais aussi par le VCO 2 ou le LFO
FREQUENCY : réglage de la fréquence de coupure du filtre
TRACK : tracking des notes entrante 0%, 50% ou 100%
RESONANCE : réglage de la résonance
ENV DEPTH 1 : contrôle de l'ouverture du filtre par l'ENV 1
MOD DEPTH 2 : contrôle de l'ouverture du filtre par le LFO ou le VCO 2

ENV 1 VCF :
A,S,D,R, : quatre réglages pour l'enveloppe
Switch : possibilité de bouclage et d'inversion de l'enveloppe

ENV 2 VCA :
A,S,D,R, : quatre réglages pour l'enveloppe
Switch 1 : peut ètre déclenchée par le LFO ou inversée
Switch 2 : déclenchement standard ou multiple (couramment appelé re-trig)
Switch 3 : mode "drone" et mode "master, en mode master l'ENV 2 sera assignée au VCA et au VCF

XMOD :
contrôle de la modulation de le PWM ou de la fréquence du VCO 1 par le VCO 2

LFO :
RATE : réglage de la vitesse du LFO
MIDI SYNC : synchro a l'horloge MIDI
WAVE : neuf formes d'ondes différentes
MOD DEPTH 1 : routage vers la PWM des VCOs
MOD DEPTH 2 : routage vers la fréquence des VCOs

VCA :
OVERDRIVE : 3 modes : normal, overdrive 1 et 2
VOLUME : contrôle du volume général

MIXER :
mixage des : VCO 1, VCO 2, Ring mod, Noise et Feedback

AUTRE :
MASTER TUNE
BEND
GLIDE
DYNAMICS
ENV1-PW1

Connexion JACKS :
CV IN
GATE IN
VCF FM
VCA AM
OSC OUT
EXT IN

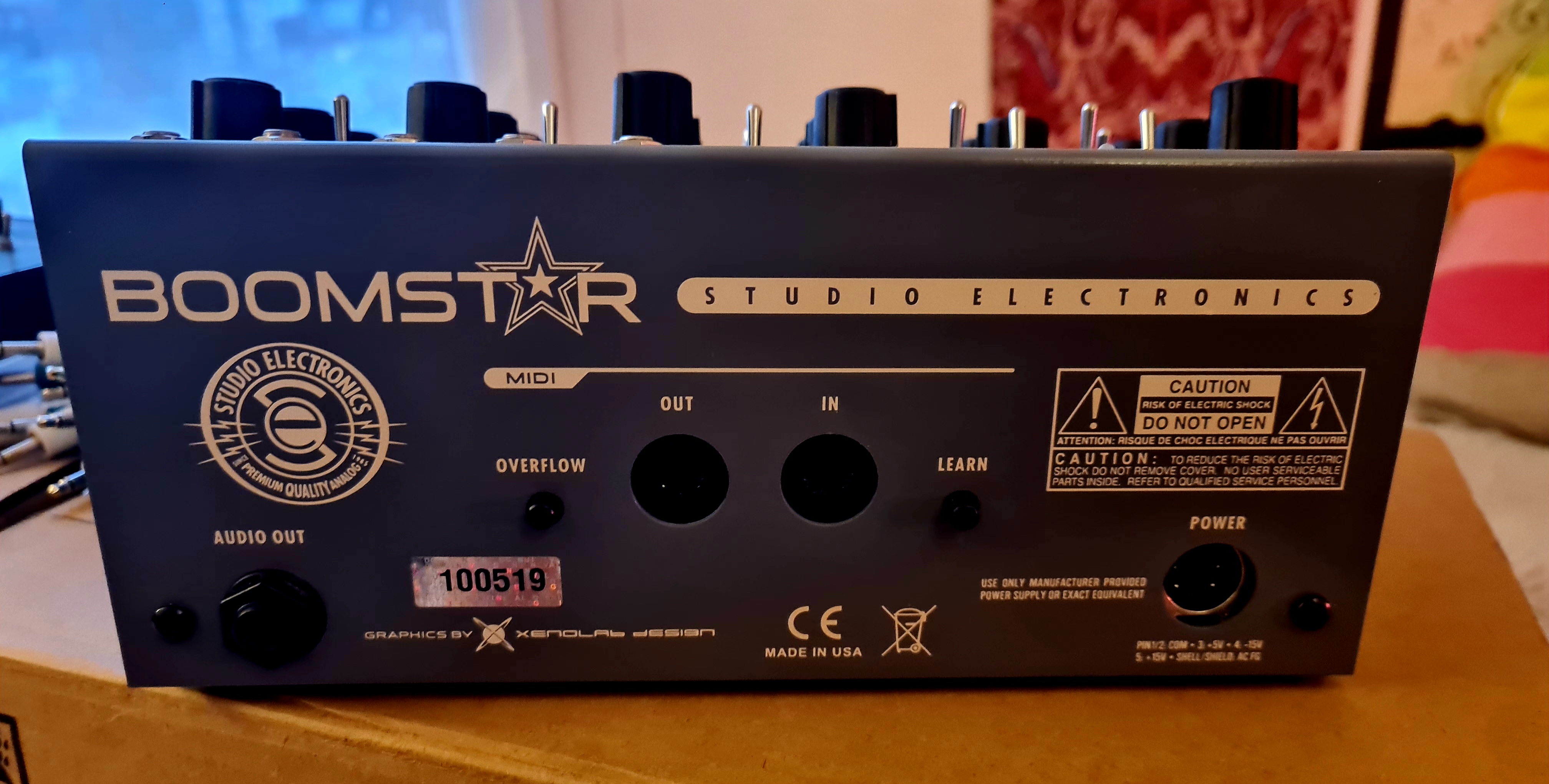

Face arrière :
LEARN pour configurer le MIDI
MIDI IN
MIDI OUT
AUDIO OUT 1/4
Entrée pour l'alimentation
OVERFLOW : pour configurer la polyphonie avec plusieurs BOOMSTAR

Dimensions :
Hauteur: 52.07 mm devant et 92.075 derrière
Largeur: 220.98 mm,
Profondeur: 179.07 mm
