Mon SY77 se refait une beauté 😅
#1
Bonjour,

Je crée un petit sujet pour partager au sujet de la maintenance du SY77.
C’était le synthé qui me faisait rêver quand j’étais ado, j’en ai eu un il y a 10 ans que j’ai bêtement revendu, et j’ai craqué à nouveau il y a deux ans, pour un exemplaire en très bon état mais qui nécessitait pas mal de maintenance classique, switches, écran, lecteur de floppy… les soucis habituels du SY.
Aujourd’hui je me suis lancé, première étape, essai d’un nouvel écran LED WINSTAR.


Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
2 réactions
  • Eric Music Strasbourg
  • Omichelot
Afficher le sujet de la discussion
#26
J’espère ne pas avoir besoin d’entretoises car les cartes panel sont ensuite prises en sandwich par la fixation du clavier, j’ai pas envie que ça ferme pas au final, ou alors que ça fasse plier les pcb, même si ceux des panel sont des simple face assez rustiques finalement 😅

Le plus gauche des guitaristes gaucher....

signaler
#27
Bon il rentre bien dans le support, il doit y avoir 1mm de décalage avec l’ancien, ça va le faire je pense 🤞je me ferai le remontage complet du SY dans 2 semaines, il me taaaarde 🤩🤩🤩



Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
  • J’adore
3 réactions
  • kosmix
  • Push-Pull
  • Beatless
#28
Du coup j’ai pas pu m’empêcher d’essayer le display à blanc pour voir ce que ça donnera au niveau place. Eh bien c’est pas mal du tout, il y a juste un composant du display qui touche le panel des switches…

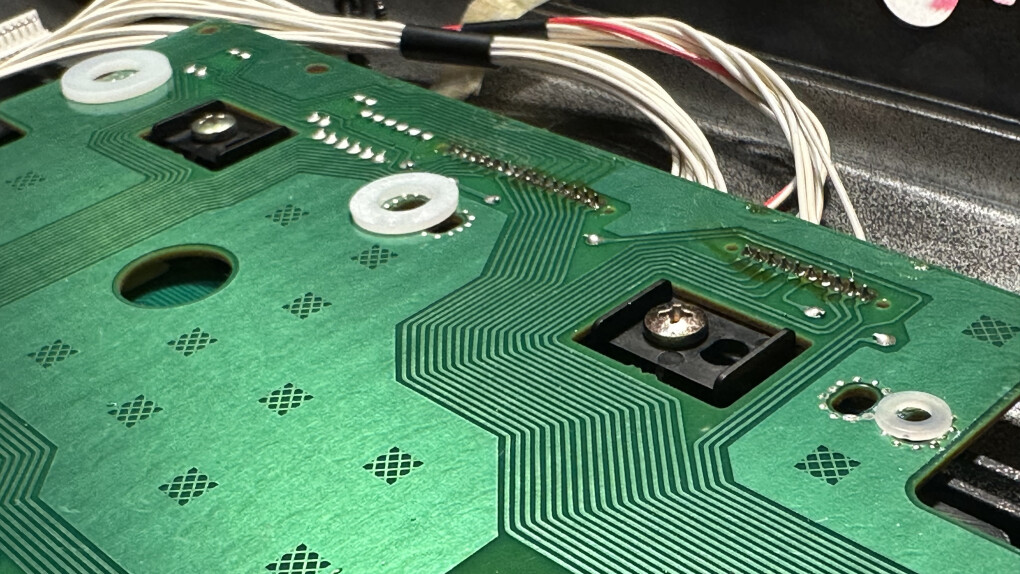

Bon il est plat et le panel est simple face, il n’y a aucun composant ni piste ni rien du tout donc ça ira. Le panel remonte un tout petit peu mais pas du côté qui est pris en sandwich par le berceau du clavier donc je vais mettre 3 rondelles étagées pour rattraper le niveau, ce n’est pas du côté où sont les switches donc ça n’aura pas d’incidence je pense 🙏
Il me tarde de souder la nappe du nouvel écran et de monter tout ça 🤩🤩🤩

Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
1 réaction
  • Beatless
#29
Colle peut-être un adhésif sur ce composant métallique (un quartz il me semble) afin d’éviter un court-jus sur le panel.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

signaler
#30
Le panel est nu à cet endroit le cuivre est de l’autre côté c’est un pcb simple face 😅🙏
En vrai, je pourrais même un peu le creuser au niveau du composant, mais ce serait du vice 😂

Le plus gauche des guitaristes gaucher....

signaler
#31

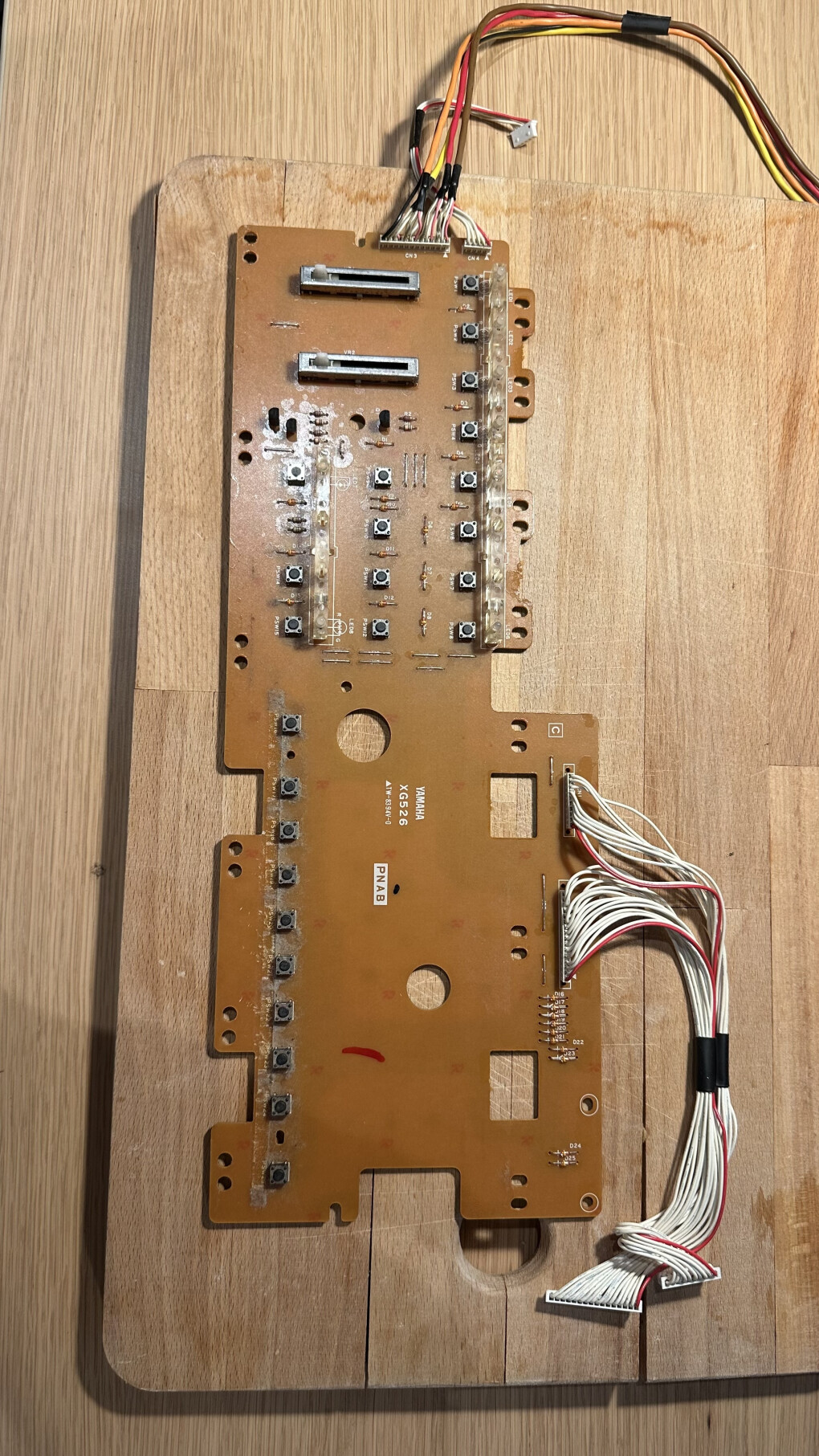

C’est au dessus de la rangée de switches qu’est situé l’écran.. 6860998.jpeg

Le plus gauche des guitaristes gaucher....

signaler
#32
Mais :bravo: pour tout ce bôô job !

Tu veux des patches ?

signaler
#33
Haha attends faut voir fini 😅🤞

x
Hors sujet :
J’ai aussi un Poly800 sur l’établi, celui là il me donne du fil à retordre 😅😅😅

https://fr.audiofanzine.com/les-mains-dans-le-cambouis/forums/t.836388,tentative-de-reparation-d-un-poly800.html

Le plus gauche des guitaristes gaucher....

signaler
#34
Citation de petit professeur (voir le message) :
Haha attends faut voir fini 😅🤞


Ouais moi je dirais bravo quand tout sera remonté et que ça marche :oops2:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#35
😅🤞


Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
2 réactions
  • kosmix
  • Beatless
#36
Des news du SY, je m’y suis remis 😅🙏

J’ai bien galéré pour dessouder proprement la nappe, puis je l’ai ressoudée sur le nouveau display, avec une résistance ajustable pour tester la luminosité. J’ai baissé un peu, il parait que c’est mieux pour la durée de vie et de toute façon il était un peu agressif.


Une fois démonté, j’ai mesuré la résistance car pas possible de caser la résistance ajustable le display rentre au chausse-pied. J’ai choisi de mettre une résistance de 47 ohms.


A priori ça a l’air de fonctionner, on verra à l’usage…

Prochaine étape, remontage et calage des pcb 😅😅😅🙏🙏🙏 on y croit 🙏🤞🤞🤞

Le plus gauche des guitaristes gaucher....

signaler
#37
Gravo PP ! :bravo:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

signaler
#38
Encore un peu de boulot !

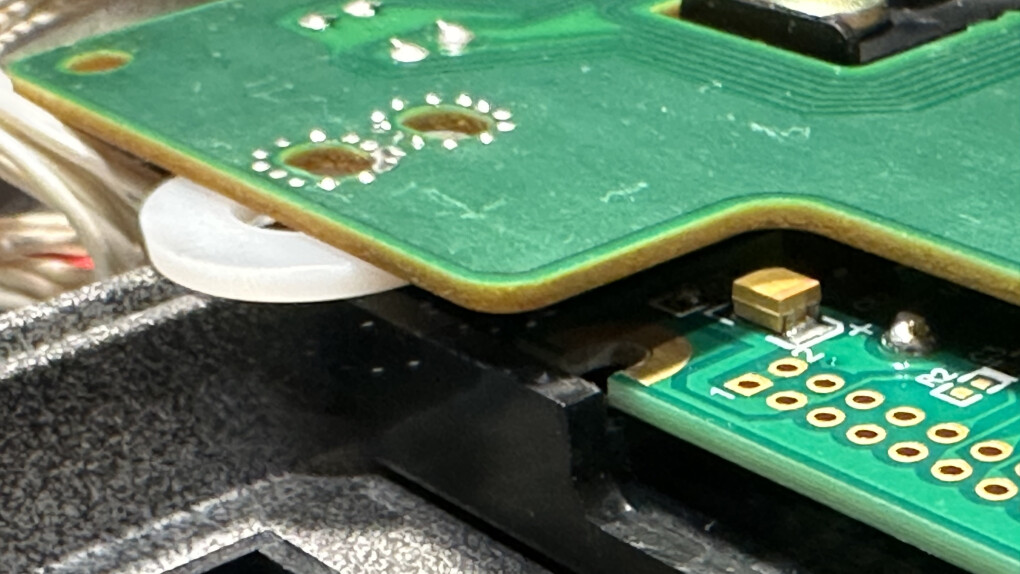

Ca devrait le faire au niveau des dimensions, il y a 1mm de différence vu l’épaisseur des rondelles 😅6865286.jpeg

Si j’ai un peu de temps je continue ce soir 🤩

Le plus gauche des guitaristes gaucher....

signaler
  • J’aime
1 réaction
  • Beatless
#39
Citation de petit professeur (voir le message) :


Désolé mais je vois rien là, t'es sûr que ça marche ? :mrg:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#40

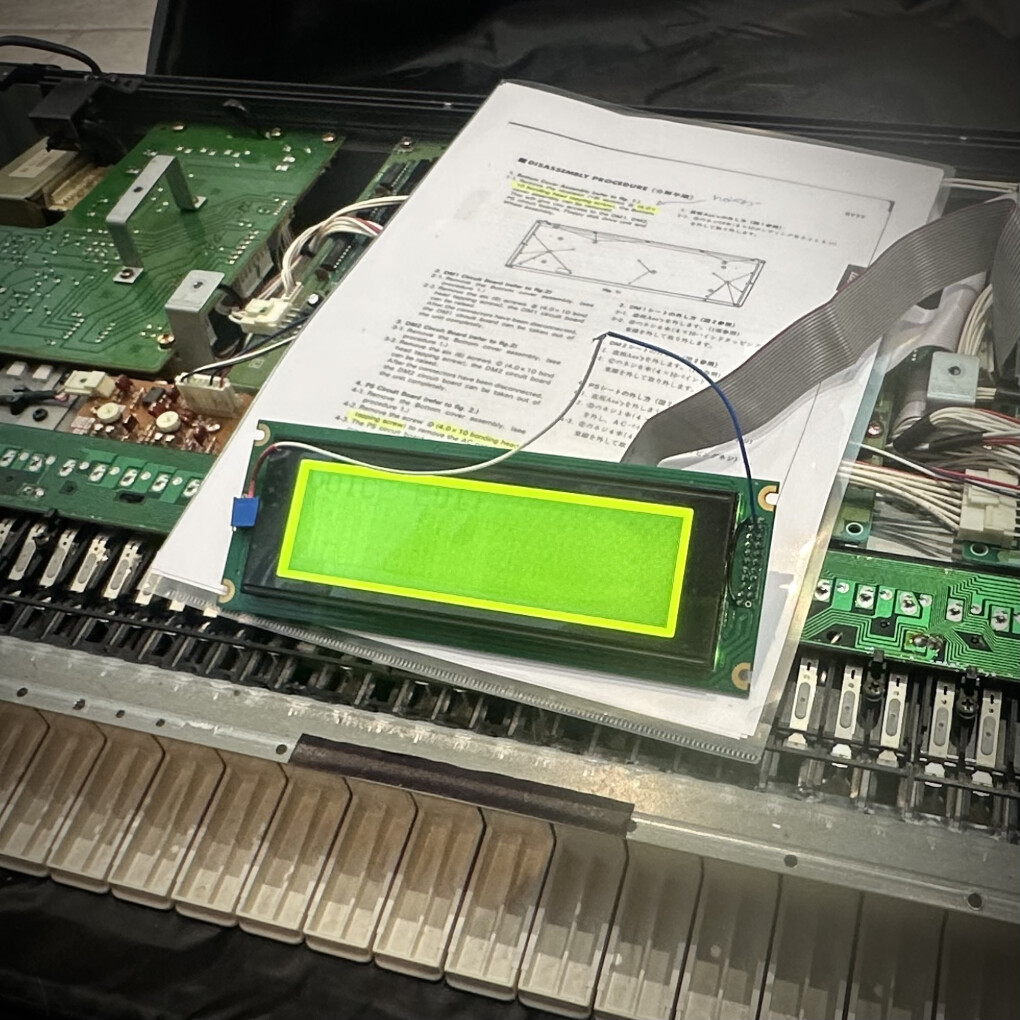

Oui, en fait j’ai un deuxième SY77 à réparer, que j’ai acheté des clopinettes, il freeze après le boot et refuse de faire un factory reset.. du coup je m’en suis servi pour tester le display vu que l’exemplaire fonctionnel que je remets en état est complètement démonté… mais je n’ai pas encore fait la modification sur sa carte-mère, il y a une valeur de résistance à changer pour diminuer le contraste de l’écran afin qu’il soit lisible. Je l’ai fait sur le modèle qui est en pièces détachées pour tester le premier display avant de tout démonter, c’est les images que tu vois au début du sujet…
Là, je l’avais branché juste pour tester la valeur de résistance à souder pour diminuer la luminosité…

Le plus gauche des guitaristes gaucher....

signaler
#41
Bon ben si ça roule alors tant mieux :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
  • J’aime
1 réaction
  • petit professeur
#42
Yes merci Kosmix.

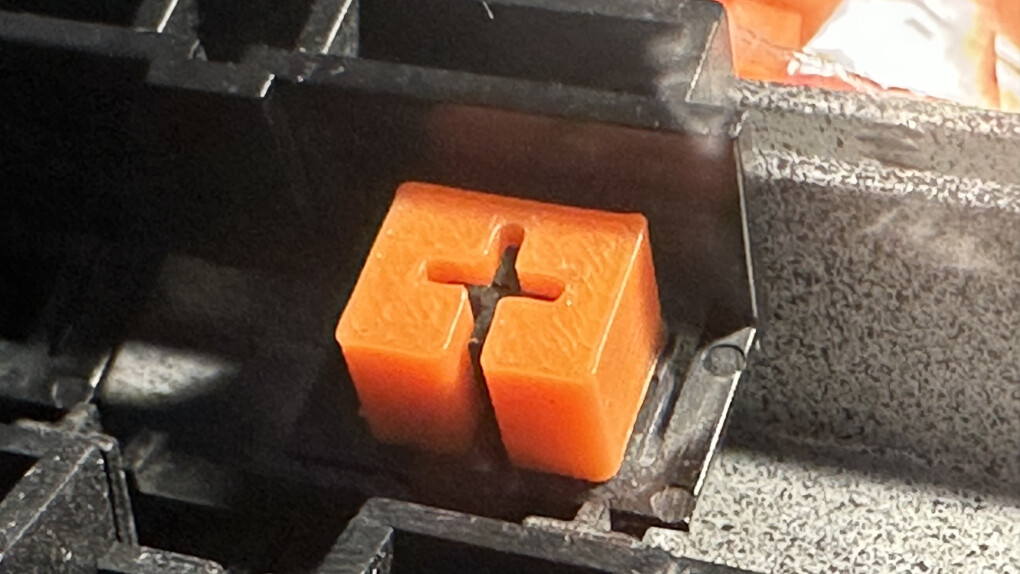

J’ai imprimé une série de petites cales pour éventuellement allonger l’action des boutons du panel si le pcb est plus loin d’un millimètre, je sais pas si je m’en servirai …

Le plus gauche des guitaristes gaucher....

signaler
#43
Ah ouais, pour 1 seul petit millimètre tu penses que ça serait nécessaire ?

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#44

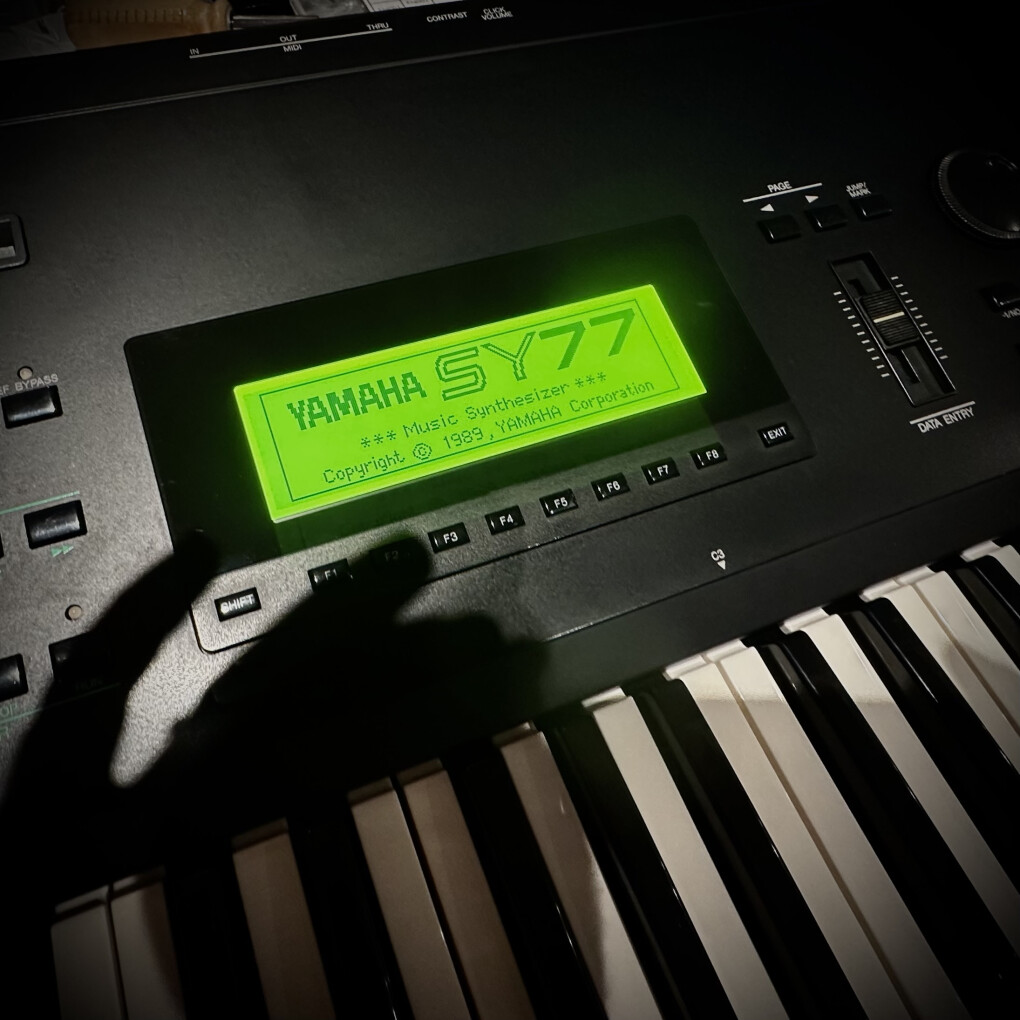

Au final non ☺️😅😅😅6866546.jpeg

Le plus gauche des guitaristes gaucher....

signaler
#45
Aaaah bah à d'accord on voit bien :bravo:

Bon boulot !

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

signaler
#46

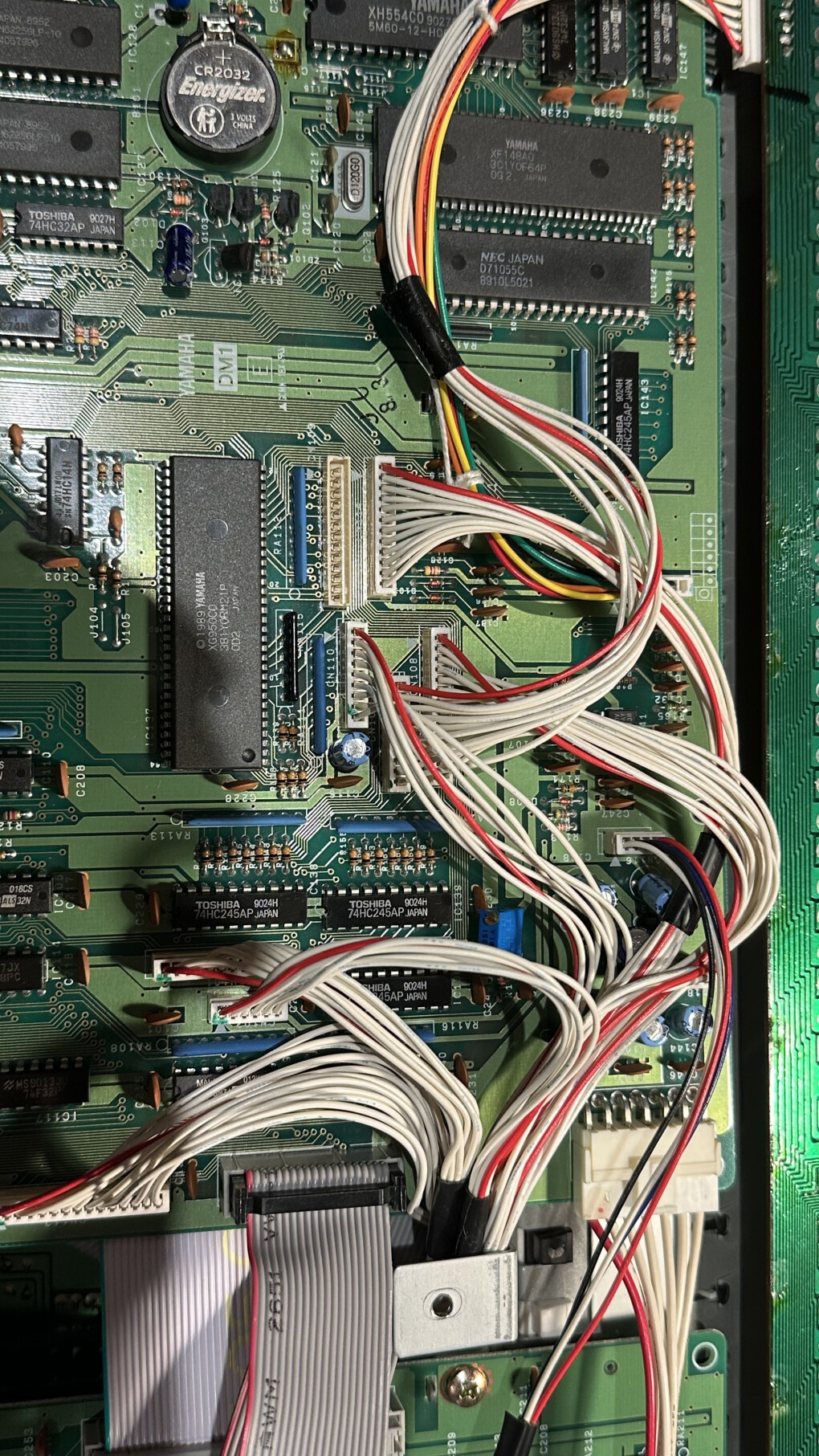

Tout fonctionne, sauf le son 😂😂😂 j’ai zappé une nappe j’espère qu’elle est pas tout en dessous 😅🙏
Je m’y remets demain, je finirai proprement et j’attacherai toutes ces nappes comme il faut ☺️😅6866610.png


Le plus gauche des guitaristes gaucher....

signaler
#47
Hello petit professeur,

merci pour ce partage et bravo !

Moi je suis incapable de réaliser des trucs comme ça.

J'ai trouvé (pas cher) un wavestation EX, pile changée, une touche clavier remplacée mais l'écran est en fin de vie, le net foisonne d'écran led de remplacement mais avec moi, il n'y aura plus de son et plus d'image si je farfouille ses entrailles...

Idem, l'écran LCD de ma RSD SD 140 est vraiment en fin de vie à mon grand desespoir...
...dans la communauté AF y aurait-il quelqu'un qui connaitrait une référence écran led compatible pour ma RSF ?

Peace.
signaler
#48
x
Hors sujet :
Les schémas vont être pénibles à trouver, je le crains...
Pour l'écran, des photos précises de l'actuel peuvent aider.

Mais il vaut mieux ouvrir un nouveau sujet pour ça dans le forum de la machine, et garder celui-ci pour le SY77 de PP. :clin:

Tu veux des patches ?

signaler
#49
x
Hors sujet :
Par contre le Wavestation est le prochain sur ma liste de changement de display je ferai un tuto bientôt 😅🙏. Il est beaucoup plus facile que le SY y’a moins de cartes. Le display c’est la même référence en plus.

Le plus gauche des guitaristes gaucher....

signaler
#50
Et quand on voit les prix pratiqués chez https://www.buydisplay.com/ on peut même se permettre d'en prendre deux ou trois de couleurs différentes et de choisir au montage !

x
Hors sujet :
Ca me fait penser qu'il faut que je change celui de mon Juno-2, l'actuel siffle comme pas permis..

Tu veux des patches ?
