Communiquer avec l'Eurorack

Planète Eurorack - 7e partie - les interfaces Eurorack
  • J'aime
  • Tweet
  • Pin it
  • Mail

Selon votre utilisation, il vous faudra deux types d’interfaces pour communiquer avec le reste de votre matériel. Une pour l’audio, afin d’entrer et sortir avec le bon niveau sonore et une seconde pour les informations de contrôles et de déclenchements.

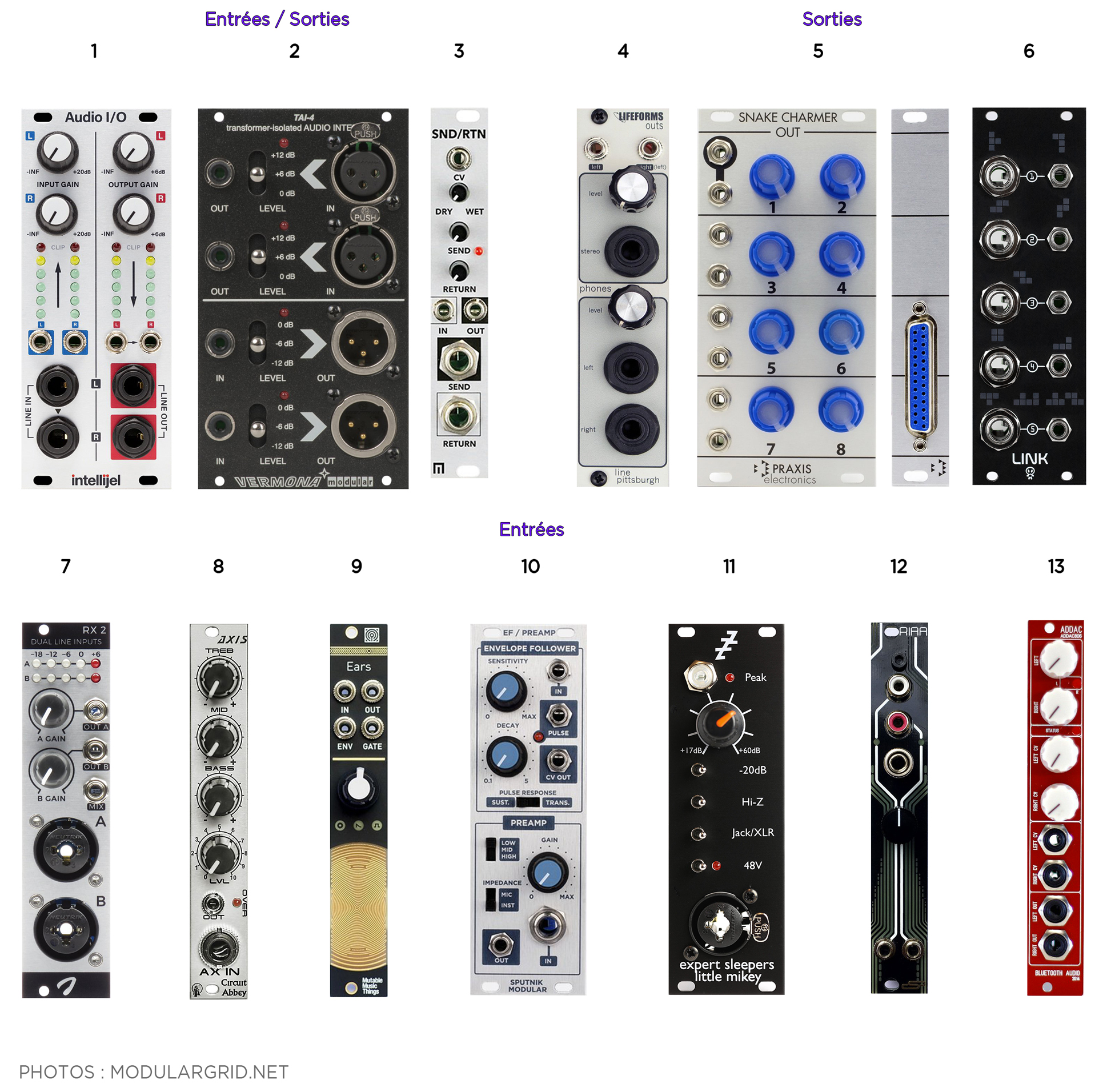

Il existe sur le marché tout un choix d’interfaces pour convertir le signal audio à la bonne impédance. Elles proposent différentes connectiques adaptées à différentes utilisations, les circuits sont assez transparents, mais vous aurez le choix d’en acquérir de plus colorés si c’est votre direction. Si vous possédez des pédales d’effets guitare ou basse, sachez qu’il existe aussi des interfaces pour cela, ainsi que pour tout type de micro et instrument, certaines ont même un suiveur d’enveloppe intégré.Synthétiseurs modulaires : Article05-Photo01-Audio-Interfaces

(1) Intellijel - Audio I/O : entrées et sorties symétriques en Jack (2) Vermona - TAI-4 : entrées et sorties symétriques en XLR (3) Malekko - SND/RTN : interface pour pédales d’effets (4) Pittsburgh Modular - Lifeforms OUT : sorties non symétriques en Jack + sortie casque (5) Praxis Electronics - Snake Charmer OUT + expendeur DB25 : sorties symétriques en DB25 (6) Erica Synths - Link : sorties non symétriques et passives en Jack (7) Joranalogue Audio Design - Receive 2 : entrées symétriques en Jack ou XLR (8) Circuit Abbey - Axis : préampli guitare ou basse + EQ (9) Mutable Instruments & Music Thing Modular - Ears : préampli piezo + suiveur d’enveloppe (10) Sputnik Modular - EF Preamp : préampli instrument et micro dynamique + suiveur d’enveloppe (11) Expert Sleepers - Little Mikey : préampli pour tout type de micro et d’instruments avec +60db de gain, entrée symétrique en Jack XLR (12) Seismic Industries - RIAA : préampli Phono (13) ADDAC System - ADDAC806 : interface Bluetooth audio

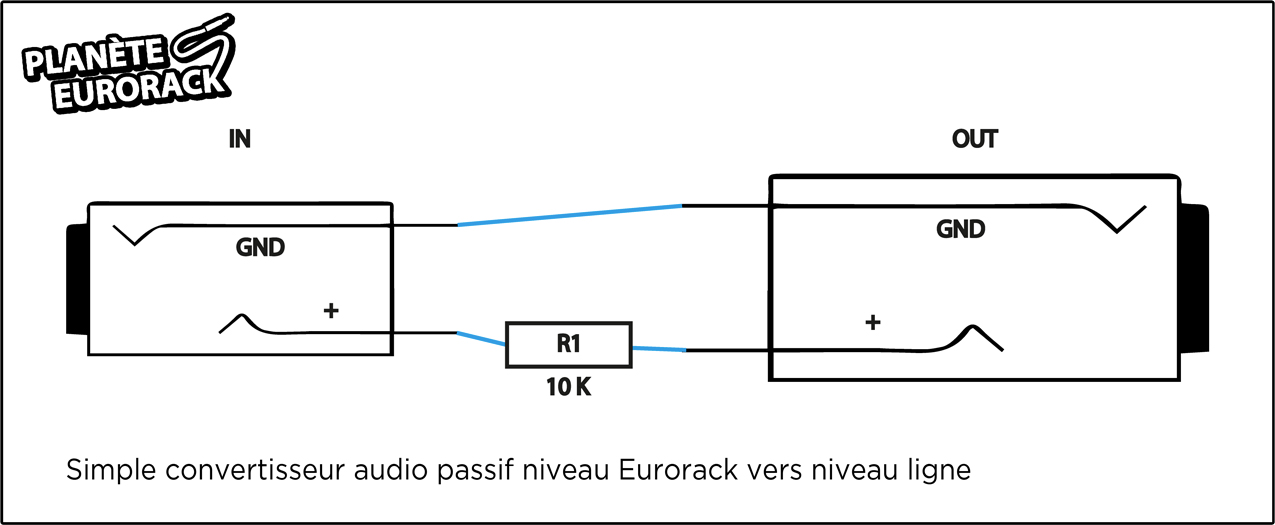

Synthétiseurs modulaires : Article05-Photo02-PassifAudioInterface-DIYIl existe bien sûr d’autres solutions si vous souhaitez simplement enregistrer l’audio sortant de votre système. Vous pouvez utiliser par exemple un simple atténuateur ou un VCA ajusté au bon volume, tandis que certaines tables de mixage ont leurs étages de préamplification (ligne) qui encaissent ces signaux plus élevés de façon convenable sans trop avoir de dégradation ou de distorsion dans le signal. Si vous êtes bricoleur, voici le circuit le plus minimal pour une interface de sortie passive, utilisez une simple résistance de 10 k‎Ω comme valeur fixe pour l’atténuation du signal en la soudant entre les points chauds des deux connectiques.

Les interfaces de contrôles et de déclenchements se déclinent elles aussi avec plusieurs connectiques, elles proposent cependant différents protocoles de communication et il vous faudra pour certaines des logiciels ou des plug-ins pour envoyer ou recevoir ces informations. Nous avons commencé à parler de cette partie logiciel dans l’article précédent.

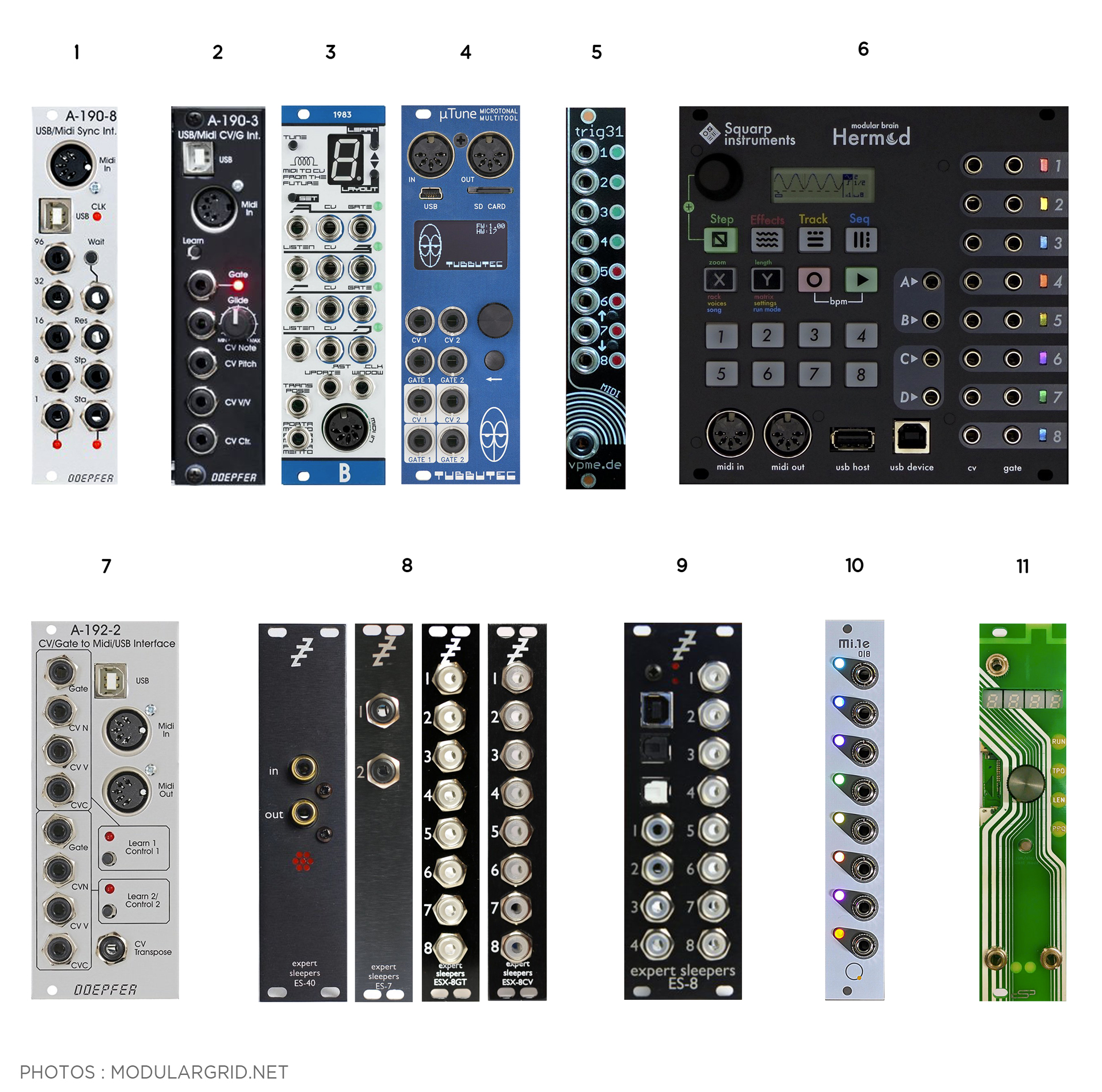

Synthétiseurs modulaires : Article05-Photo03-Controle-Interfaces

(1) Doepfer A-190-8 : Midi vers Clock (2) Doepfer A-190-3 : Midi vers CV Gate (3) Bastl Instruments - 1983 : Midi vers CV Gate + accordage automatique (4) Tubbutec - µTune : Midi vers CV Gate + programmation microtonale (5) VPME - Trig 31 : Trig vers Midi (6) Squarp Instruments - Hermod : entrées et sorties CV Gate Trig - Midi + USB Midi Host + Séquenceur + Effets Midi (7) Doepfer A-192-2 : CV Gate vers Midi (8) Expert Sleepers ES-40 + Expendeurs ES-7 - ESX-8GT - ESX-8CV : entrées et sorties CV Gate Trig Audio - SPDIF (9) Expert Sleepers ES-8 : entrées et sorties CV Gate Trig Audio - ADAT ou USB 2.0 (10) Quicco Sound - Mi.1e 0|8 : Bluetooth vers CV Gate (11) The Seismic Industries - Spink0 : Synchronisation Ableton Link vers Clock Reset

Vous pouvez également communiquer physiquement dans les deux sens entre votre système et le monde extérieur. On peut contrôler par exemple différents types de moteurs avec des séquences de Trigger et de CV afin d’interagir avec des objets, ou au contraire utiliser différents capteurs, boutons et potentiomètres pour les convertir en signaux CV Gate.

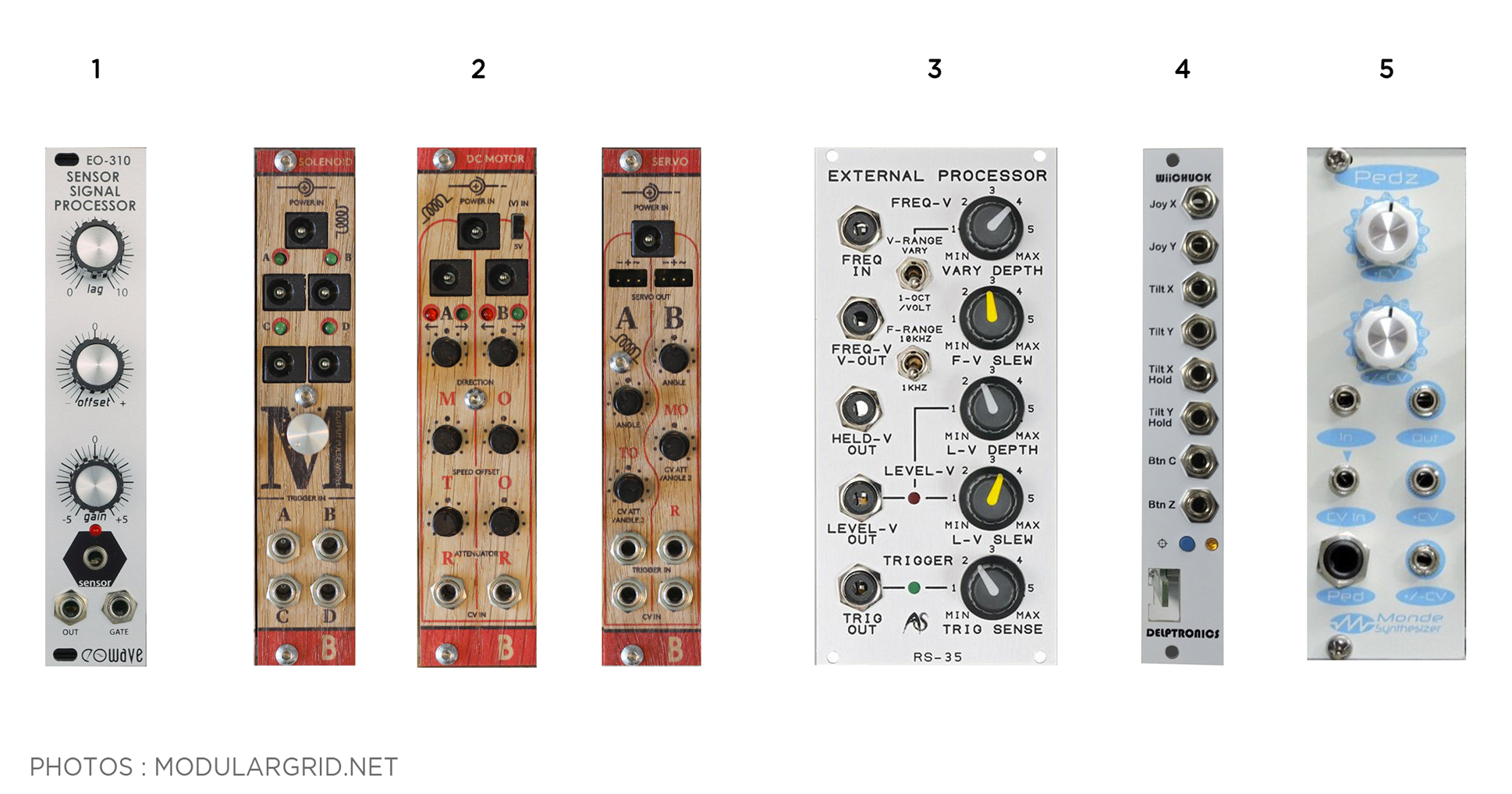

Synthétiseurs modulaires : Article05-Photo04-Autres-Interfaces(1) Eowave - EO-310 : boutons, potentiomètres ou différents capteurs vers CV Gate (2) Bastl Instruments - Solenoid - DC Motor - Servo : CV Gate Trig vers différents moteurs (3) Analogue Systems - RS-35 : audio monophonique vers CV 1V/oct (4) Delptronics - WiiChuck : Nunchuk Nintendo Wii vers CV (5) Monde Synthetizer - Pedz : pédale d’expression vers CV

Les descriptions de ces sélections mettent surtout en avant les fonctions principales, l’objectif était aussi de mettre en avant le maximum de possibilités, pourtant chaque interface propose son lot de fonctions très utiles. N’hésitez pas à en comparer plusieurs pour être sûr que tout match au mieux avec votre setup. Si sur le site web de Modular Grid ou parmi toutes celles-ci vous ne trouvez pas la vôtre, sachez qu’en plus du format 1U il en existe également sous d’autres formats et tout aussi compatibles avec l’Eurorack.

Cette première série d’articles s’est concentrée sur les bases du modulaire, à la rentrée nous parlerons de différentes techniques d’exploitations sous forme de contenu vidéo et audio en complément des articles, nous reviendrons aussi sur certains points importants pour en parler plus en détail.

Cet été, vous allez peut-être préparer ou faire une performance live avec votre système modulaire, nous profiterons du dernier article de la saison pour commencer à en parler, comme le sujet est long et passionnant nous tenterons d’en faire d’autres sur le temps.
