Sujet de la discussion montage & entraide RE-808
j'ouvre le bal pour continuer la discussion initialement entamée à partir du https://fr.audiofanzine.com/synthe-analogique/din-sync/re-303/forums/t.676388,re-808.html

étant apprenti mais en même temps un petit peu expérimenté dans les modifs techniques électroniques je pense que ça servira à tous ceux qui veulent se lancer, comme moi, dans l'aventure RE-808.
en effet, entre les composants hors de prix mais remplaçables, ou autres soucis techniques potentiels, j'espère qu'on pourra trouver pas mal d'infos ici.
Sinon il y a facebook avec le groupe RE-808 https://www.facebook.com/groups/1095915370823319 qui donne de bonnes infos, mais on ne sait pas tout :-) j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous :bravo:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 17/03/2022 à 17:32:42 ]

Afficher le sujet de la discussion
26
Citation de djzephyrin :
Tu as fait comment pour les avoir?
J’ai mis que j’étais intéressé mais j’ai pas eu de nouvelles…

En espérant que ce soit pas inclus avec le boîtier!


je suis entré en contact avec cv karl via facebook, je lui ai envoyé un message. Le mec a l'air overbooké, il faut lui rentrer dedans. je l'ai tanné pendant 3 à 4 jours et tu demandes à te faire livrer par puntopack ( mondial relay ), il habite en Espagne. ( donc Espagne à France il faut compter 10 à 15 jours de livraison ) au début il va être réticent par Mondial Relay mais il faut persévérer sinon tu vas payer 17 euros de frais de port au lieu de 7,11. De mon coté j'avais pris d'autres pièces il ne m'a pas laissé le choix livraison par Ups car il y en avait pour pas mal et c'était assuré si pb.

Pareil je me suis fait la même reflexion que ce ne soit pas avec le boitier, mais d'après ce que j'ai peut-être compris sur facebook le mec de Kumptronics était interessé pour que Cv Karl soit fournisseur des boutons ( et que donc ce sera au même prix j'imagine voire plus cher ) cela reste une supposition de ma part.

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 28/03/2022 à 11:31:07 ]

27
Tu lui as pris quoi d’autre?

J’habite en Suisse mondiale relay c’est quasi mort pour moi …
28
Citation de djzephyrin :

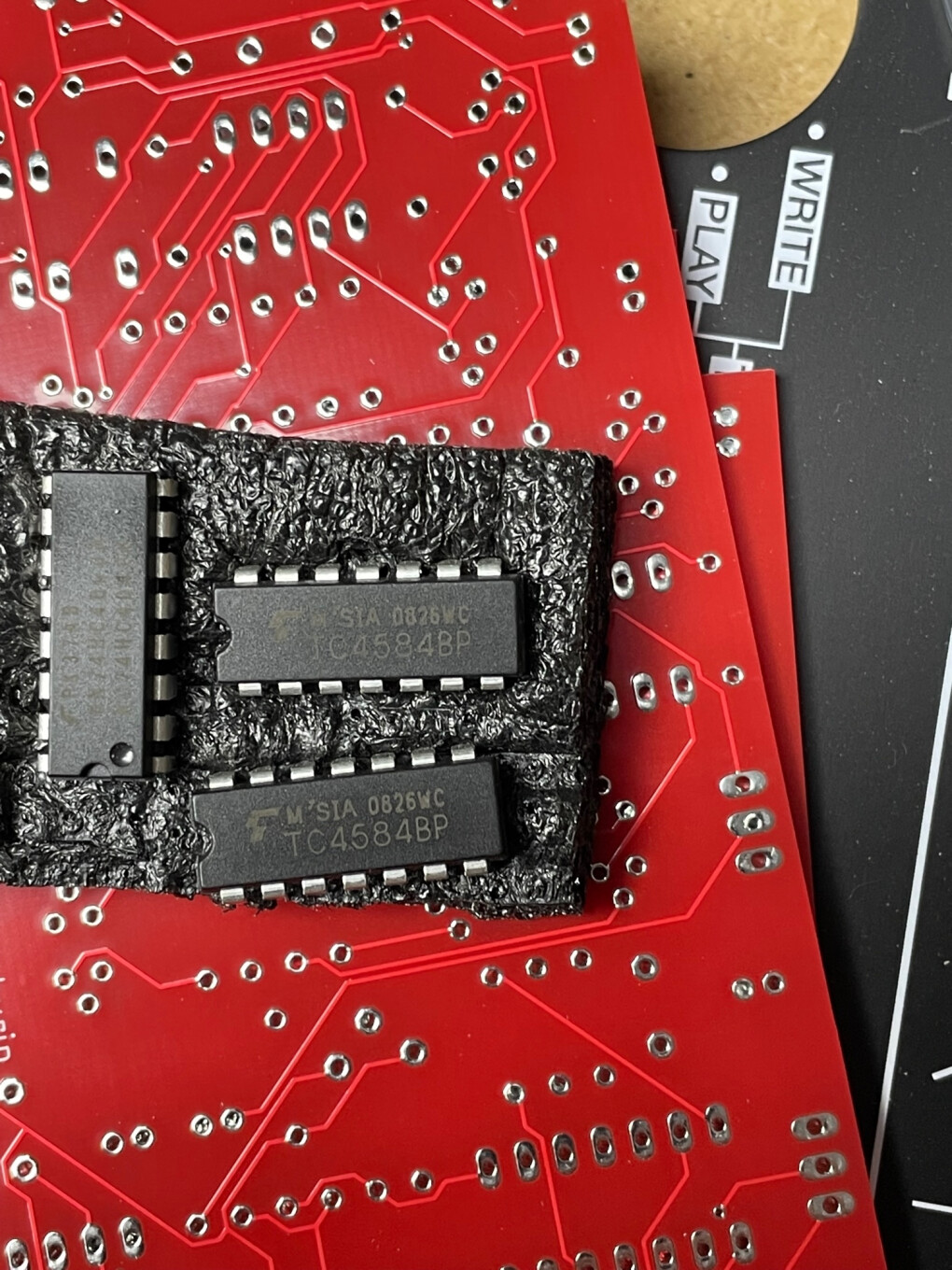

Tu lui as pris quoi d’autre?

J’habite en Suisse mondiale relay c’est quasi mort pour moi …


je lui ai pris les "rare parts" pour éviter de me prendre la tête à commander aux usa et ailleurs avec les frais de port je me suis dit que ça reviendrait quasi pareil + les boutons , et puis il a les puces d'époque comme les HD14584, AN6912..

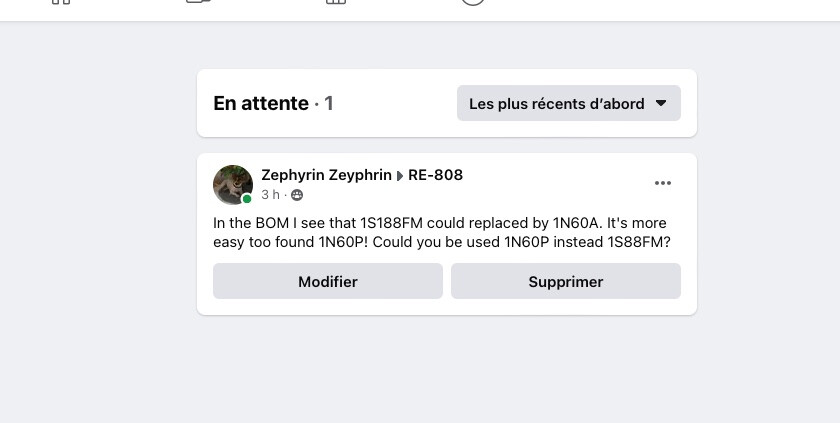

dans les rare parts Cv Karl propose les 6 x SANYO 1S188FM à 30 euros je ne lui ai pas pris par contre, j'ai pris les 1K188FM à la place

Pour Mondial Relay, bien qu'il n'y en ait pas en Suisse, si tu habites près d'une frontière tu peux te faire livrer dans un point proche de la frontière soit en france, italie, autriche, allemagne. Ca m'est deja arrivé de faire comme ça avec des gens que je connais en Suisse

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 28/03/2022 à 14:16:54 ]

29
Les AN6912 tu pouvais prendre les Lm339 pas sur du numéro mais c’est indiqué dans la BOM…

Moi j’ai pris les germanium 1N60 chez Conrad
30

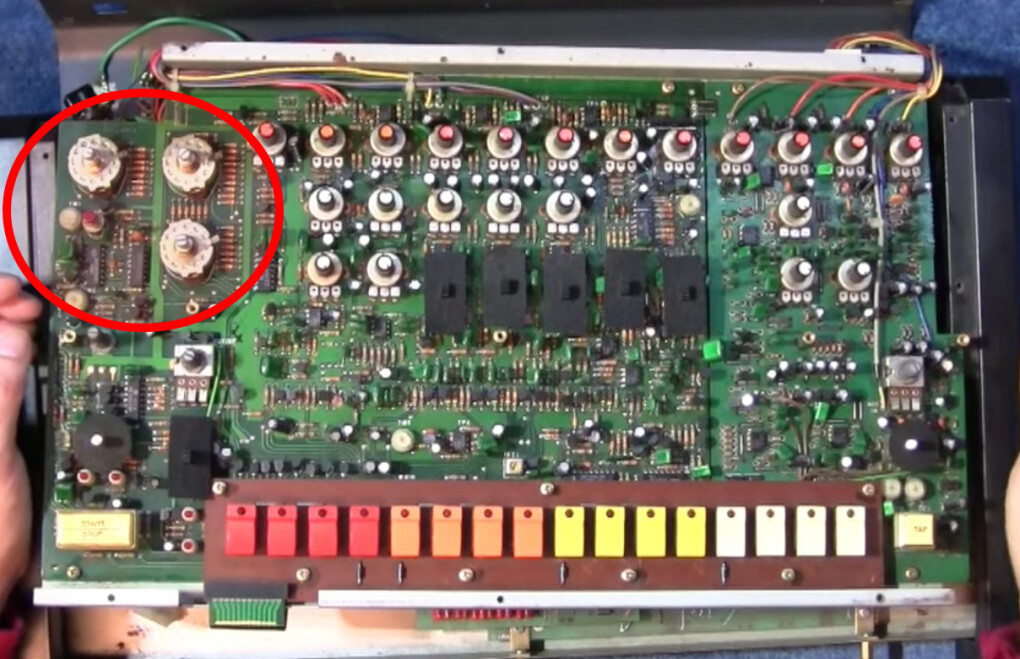

Concernant les gros potards 3x SRRM433700 dont le haut est à jeter et la base est à interchanger avec les 1x SRRM1C6200, et 2x SRRM264300 dans le "Alps Switches Modding Guide v1.0".Pdf à télécharger ici : https://shop.re-303.com/files/files/RE-808.Docs.zip
il faut prendre son temps pour tout capter, ensuite il faut démonter doucement car c'est du plastique dans de la ferraille, si on tire trop fort ça vole de partout...surtout vu le prix des machins... ( avec les 6 il y en avait pour 75 euros environ si je me rappelle bien :oo: )
Comme il faut également raboter 5 mm sur le haut des potards, au début je voulais utiliser la scie sabre pour faire ça rapidou :non: et quand j'ai démarré le bouzin je me suis rendu compte que ce n'est pas assez précis, et pas adapté pour des petites pièces..ici la moindre erreur est fatale.

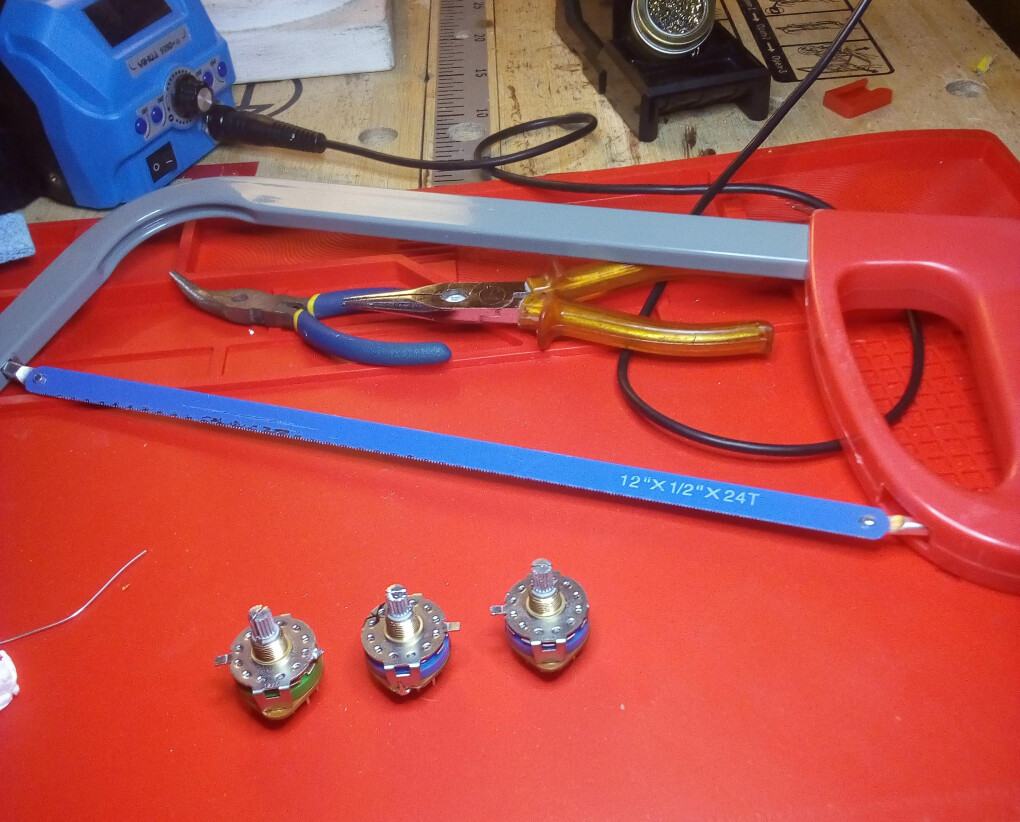

du coup il faut y aller avec une scie manuelle avec une lame assez fine; et ça coupait tout seul ( je pensais que j'allais ramer mais en fait ça coupe super bien :8) )

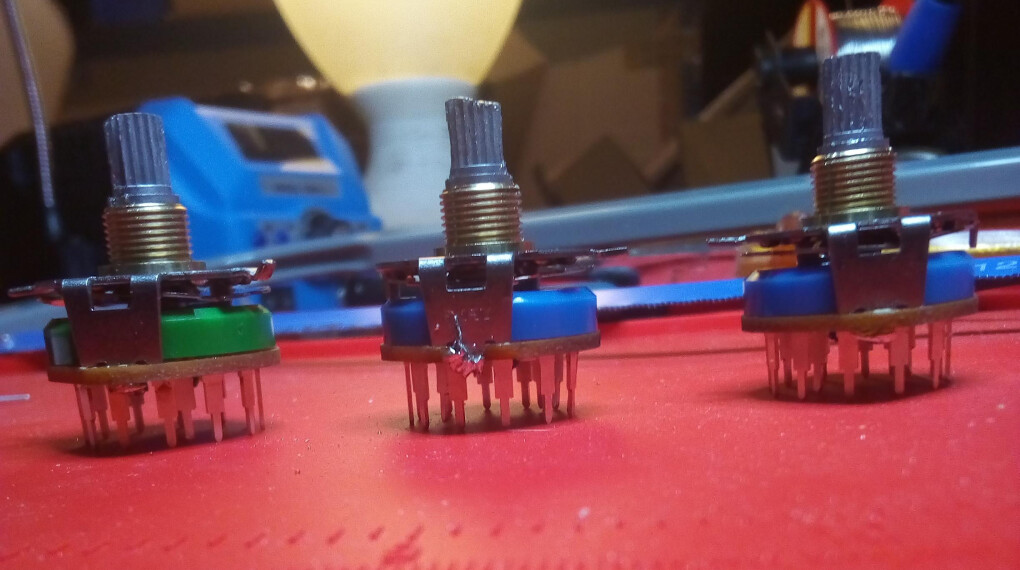

sur le potard du milieu :
-> on peut voir que j'ai cassé l'embase :((( je l'avais serré trop fort dans le serre-joint mais heureusement j'ai fait fondre un peu d'étain et ça a prit, ça ne bouge plus :bravo: sinon c'était 25 euros foutu en l'air !!
-> il n'est pas bien fini, on voit que c'est un peu bancal, je tombe entre 1,5 cm et 1,4.....bon je laisse comme ça ...( 1,5 cm étant la hauteur recommandée entre la base et le haut du potard )

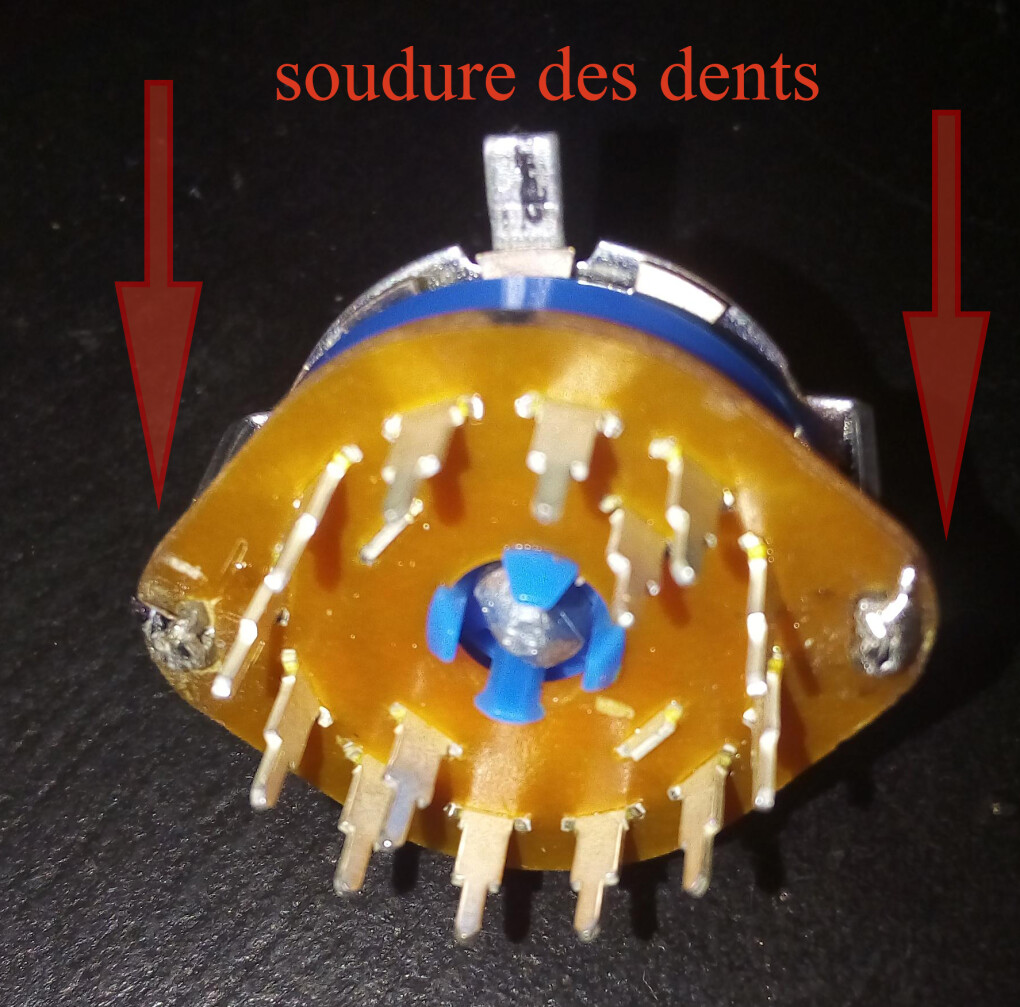

Sur toutes les embases, après les manipulations, il faut donc resserrer les dents qui maintiennent le haut et la base, c'est super galère à resserer ( à desserer c'était plus facile ) surtout que l'embase est fragile, donc j'ai fait fondre de l'étain sur les dents tout en resserrant bien la partie haute et basse; du coup l'étain fait comme un bloc qui empêche les deux parties de bouger. Il ne faut pas trop en mettre pour ne pas avoir une épaisseur qui peut gêner la future mise en place des potards par contre.

et puis avec une petite lime on fait la finition qui va bien.





n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/03/2022 à 02:39:40 ]

31
Je comprends pas qu’il n’est pas fait fabriquer cela comme pour le re-303. La c’est du bricolage malheureusement.
Les petites encoches ne se coupent pas avec une petite pince coupante comme celle utilisée pour les pattes des résistances?
32
Citation de djzephyrin :
Je comprends pas qu’il n’est pas fait fabriquer cela comme pour le re-303. La c’est du bricolage malheureusement.
Les petites encoches ne se coupent pas avec une petite pince coupante comme celle utilisée pour les pattes des résistances?

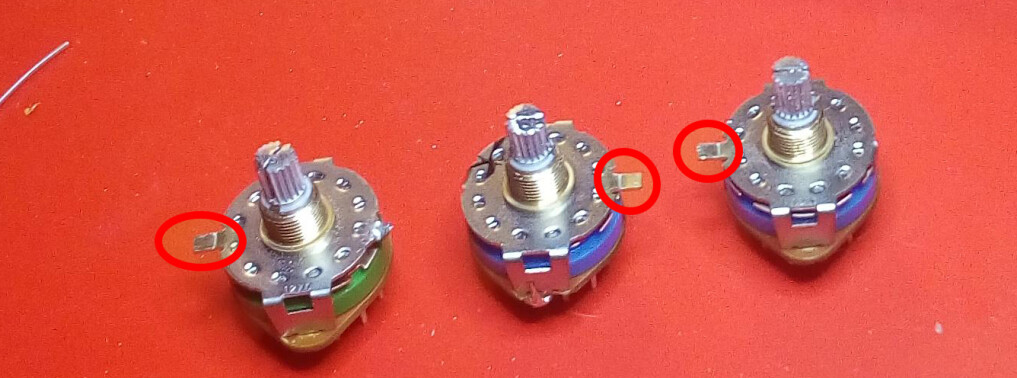

de quelles petites encoches parles tu ?
de celles ci ?

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/03/2022 à 10:45:37 ]

33
Il parles pas de 3 encoches à couper dans le guide?

Pour tige il faut la couper avant de la replacer à mon avis c’est plus simple non ?
34

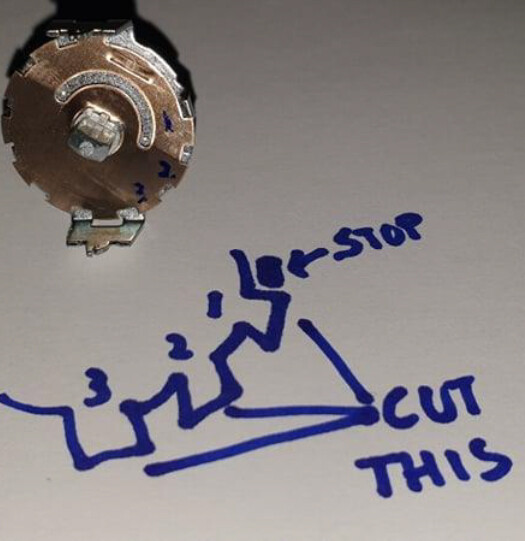

oui c'est à l'interieur qu'il faut couper 3 encoches, c'est assez simple. Avec une pince à bec j'ai replié les encoches, avec une autre pince j'ai coupé et avec une lime j'ai éliminé ce qui restait.

Dans le guide il y a des réglages à faire donc si tu sors la tige il faut rabotter en première étape et ensuite caler les réglages sinon effectivement tu te retrouves avec la partie haute et basse que tu peux détériorer si tu fais le bourrin comme en utilisant un serre-joint comme moi :bravo:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/03/2022 à 12:04:50 ]

35
j'ai terminé de fixer les resistances, les potards, bientôt les capacitors / condensateurs + puces, j'ai bientôt terminé le switchboard ..

où en est tu avec ton PSU ? je suis à deux doigts d'acheter les pièces pour la faire fonctionner d'ici le mois prochain ou dans 2 mois je pense, tiens moi au courant si possib' :-)

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/03/2022 à 14:01:56 ]

36
J’attends les composants rares. Je peux valider le PCB des transfos car je les ai reçu hier,
Je ferai ça sans doute ce week-end.,,,

[ Dernière édition du message le 31/03/2022 à 17:26:04 ]

37
Bravo, ça avance par ici, postez quelques photos ce serait cool ^^

Be the synth!

38

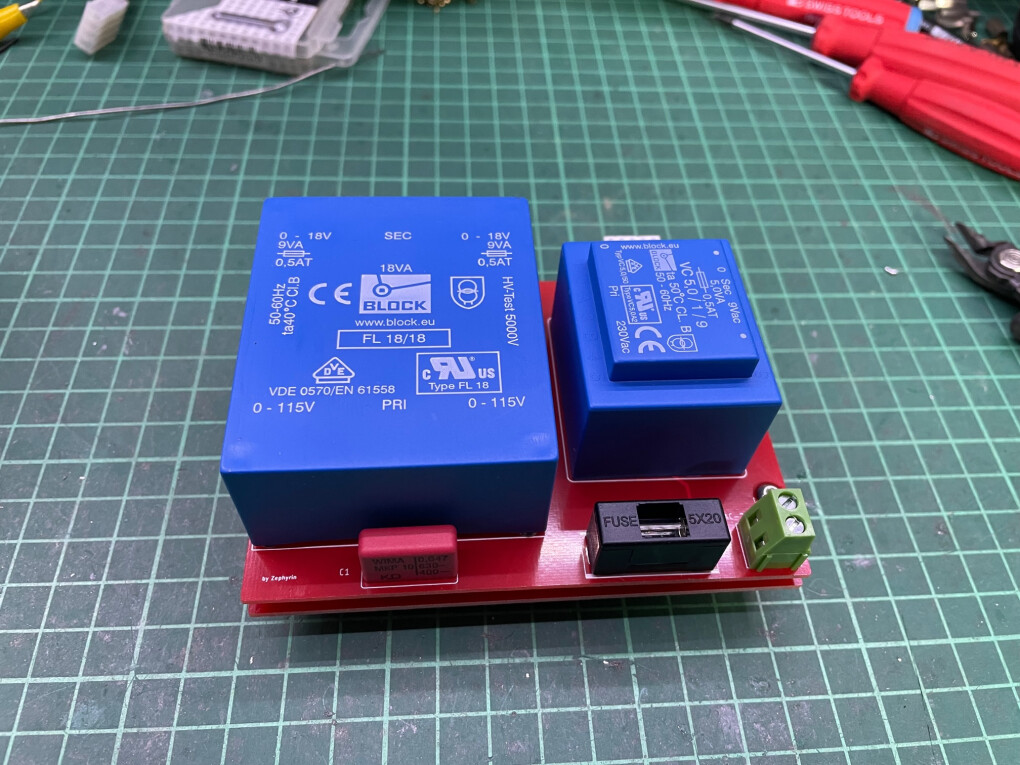

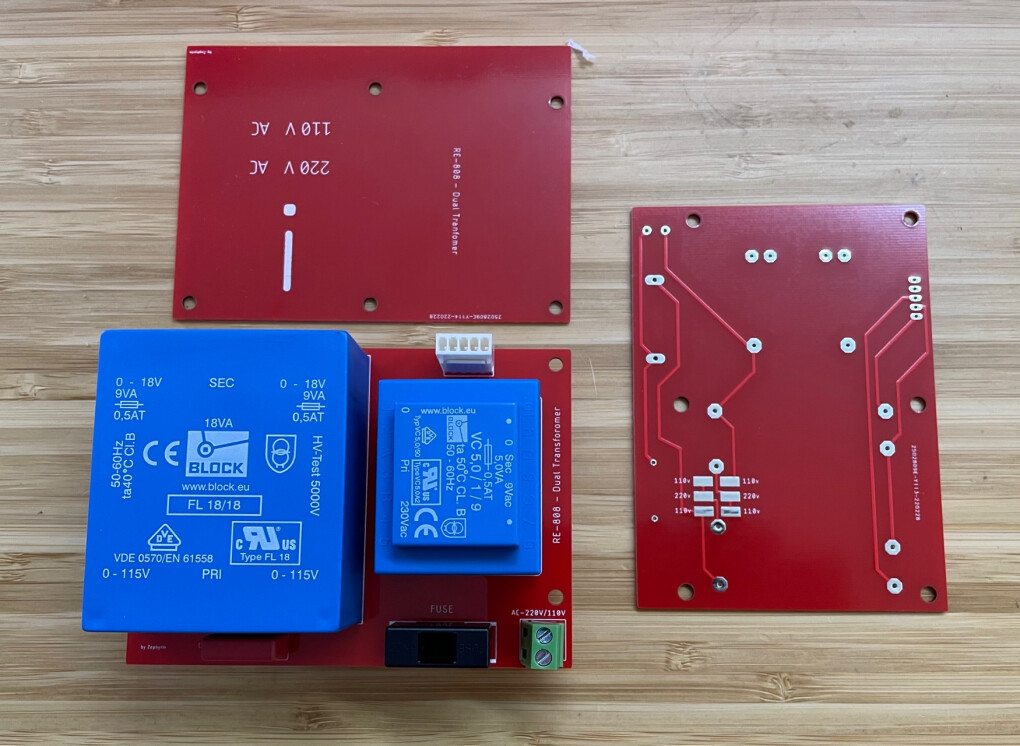

Voila mon future transfos à 2 sortie comme un peu l'original mais avec 2 transfos.

J'ai placé le le condos de filtrage et le fusible sur le PC des transfot

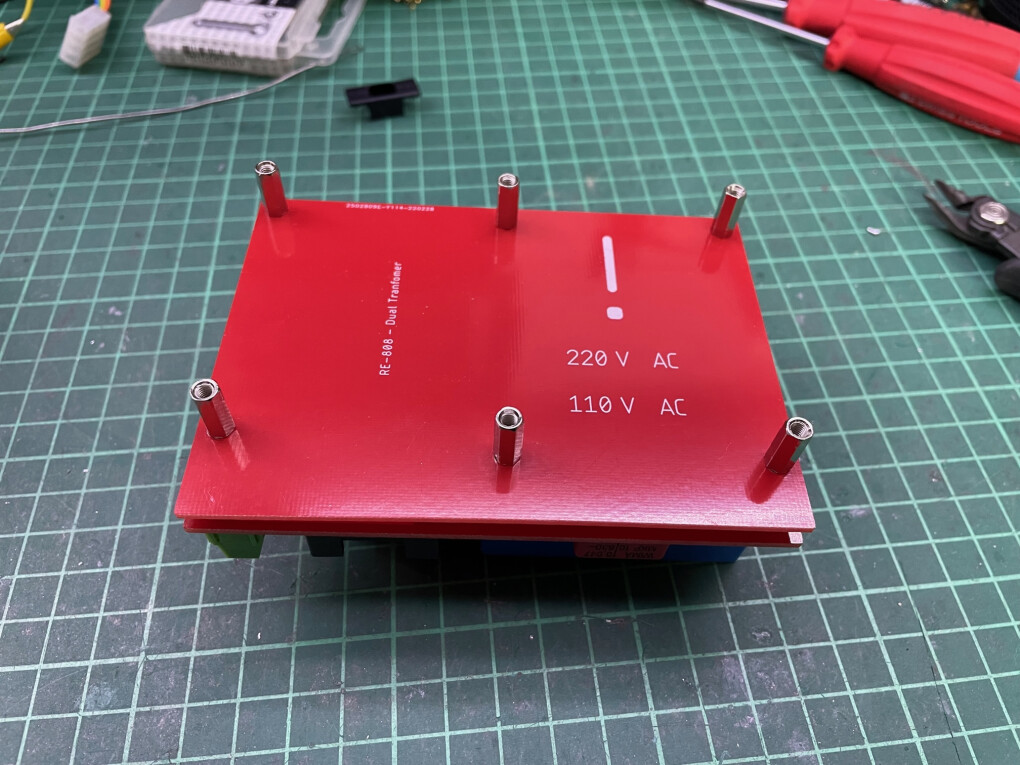

Le PCB du haut n'a pas de circuit c'est un cache de sécurité pour placé en dessous histoire de ne pas prendre le jus.

Le PCB à droite est une vue de dessous, On pourrait faire une version 110V à condition de trouver le petit transfot qui est single en 110 V ...

Reste plus qu'à souder les composants et le tester ...

39
Magnifique!

Be the synth!

40
YES :bravo: ça a l'air nickel, c'est moins usine à gaz que l'alim' made in Stagger :lol::lol::lol: bravo djzephyrin

comme je ne suis pas sûr de moi question ampérage / volts , est ce que ce bloc alim d'époque ( d'un vitalizer Spl Sx-2, première série ) que j'avais récupéré irait sur ton psu ? je pense qu'au niveau des pattes ça rentre bien




n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/03/2022 à 23:38:34 ]

41
L'emprunte du transfos DUAL est de Type FL 10-30 , donc de 10 jusqu'à 30 ce sont les même emprunte. donc niveau patte ça va rentrer sans problème

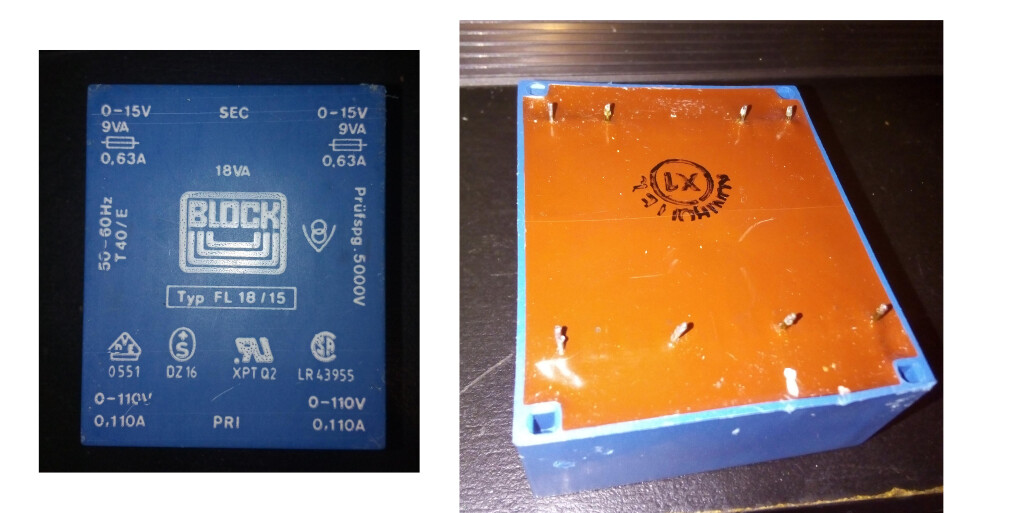

Celui que tu as posté est est un FL18 comme le mien après la sortie du tien est 2x15 V , je pense que ça peut suffire mais moi pour être plus sur j'ai pris un 2X18 V.
Niveau amperage je pense que ça doit aller. J'ai vu une vidéo ou quelqu'un utilisait un 2x15V en sortie donc ça devrait aller c'est pour alimenter les régulateurs.
42
génial djzephyrin !

pour les entretoises concernant les supports circuit voici la liste exhaustive que j'ai récupéré sur le facebook de RE-808 :
j'ai regardé les petits et gros coffrets de M3 qu'on peut voir sur amazon mais il n'y a pas les tailles voulues...j'ai donc passé commande chez Tayda ( qui n'est pas cher du tout y compris avec les frais de port, ça revient moins cher de commander là bas que d'aller au magasin de bricolage en voiture..faudra juste être patient :bravo: )

7 x [3 x 8mm FF Hex Space] > https://www.taydaelectronics.com/brass-standoff-spacer-screw-hex-female-m3x8mm-golden.html
4 x [3 x 10mm FF Hex Spacer] > https://www.taydaelectronics.com/brass-standoff-spacer-screw-hex-female-m3x10mm-golden.html
5 x [3 x 16.4mm FF Hex Spacer] > pas trouvé / j'ai cherché un peu / à voir donc
3 x [3 x 18mm Hex Spacer] > https://www.taydaelectronics.com/brass-standoff-spacer-screw-hex-female-m3x18mm-golden.html
2 x [3 x 8mm MF Hex Spacer 8mm] > https://www.taydaelectronics.com/brass-standoff-spacer-screw-hex-male-m3x8mm-golden.html

+ vis M3 de 6mm > https://www.taydaelectronics.com/m3-steel-truss-head-machine-screw-m3x6mm.html

il faut également penser aux socket pour loger les puces si jamais vous pensez vouloir en changer, plutôt que de les coller directement sur le circuit...on ne sait jamais...de mon coté j'ai opté pour ça.

Si je ne me trompe pas, il faut commander :
-> du 0,3 pouces pour les puces :
je vous laisse faire l'inventaire des puces :
https://www.taydaelectronics.com/connectors-sockets/sockets/dip-sockets.html
-> et du 0,6 pouces pour la pixie cpu, j'ai commandé 2 x https://www.taydaelectronics.com/connectors-sockets/sockets/dip-sockets/28-pin-dip-ic-socket-machine-tooled-0-6-inch.html

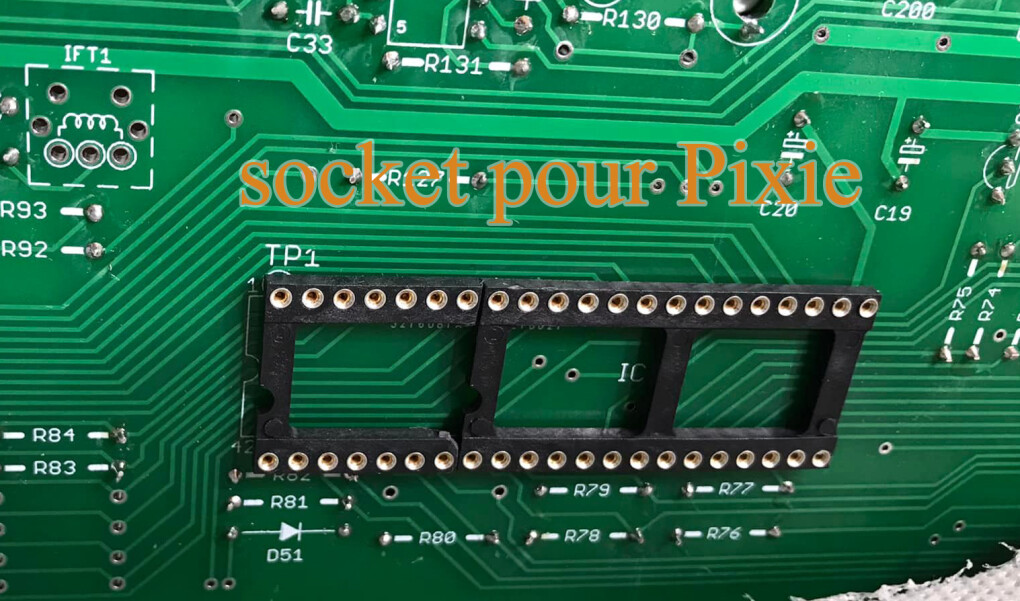

je serai obligé de couper un bout de socket pour arriver à 42 trous ( 28 + 14 ) comme la photo ci dessous (car pas trouvé de 14 en 0,6 pouces )

( illustration : montage des deux socket de 0,6 pouces )



Alors attention vers le bouton du volume il ne faut pas mettre de socket car apparemment pas de place en hauteur ( je n'ai plus le nom de la puce en tête )


n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 01/04/2022 à 03:27:41 ]

43
Moi je ne met plus des supports de type rounded comme celui de ta photo j’ai eu plusieurs expériences de mauvais contact avec les pattes des ic . Je prend l’autre modèle qui est en plus moins cher.
44
45
je viens de regarder sur des vieux circuits effectivement les mecs utilisaient les embases de socket carrés plutôt que les ronds ...j'en ai un peu de coté mais pas assez ..bref,
je vais être obligé de repasser commande ... merci pour l'info :bravo:

:idee: MISE A JOUR BOM / CONNECTEUR DIN / MIDI

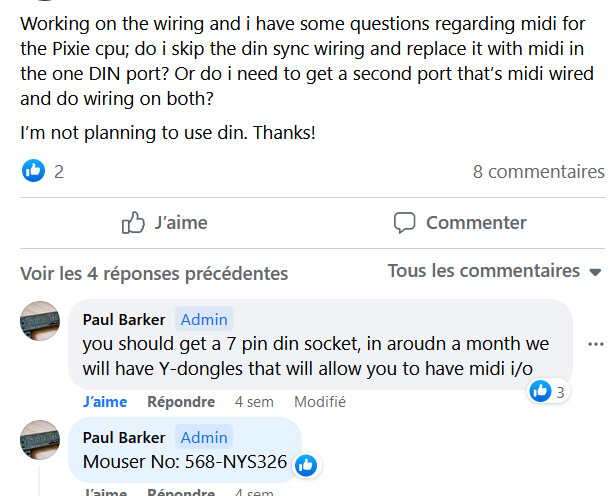

concernant le MIDI apparemment le pixie cpu va permettre de recevoir ( et trigger/ emettre ? ) le MIDI, il ne faut pas commander le DIN à 5 broches femelle mentionné sur le BOM mais le connecteur DIN à 7 broches femelle comme celui ci : https://www.retroamplis.com/Connecteur-femelle-DIN-7-REAN-/-NEUTRIK-NYS326
la ref est bien : NEUTRIK-NYS326 et ça se trouve facilement


n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 01/04/2022 à 13:34:40 ]

46
Va falloir que je cherche ailleurs les 2Sb596 2SD880 et le TA7179 car c’est trop long pour venir.

En plus le vendeur a annulé ma commande de 2SD880 sans que je ne sache pourquoi Je viens de voir un remboursement d’eBay!!!
Le produit est toujours en vente.,,

[ Dernière édition du message le 01/04/2022 à 13:46:50 ]

47
effectivement sur Ebay c'est un peu le far-west...et faire gaffe aux faux composants..

niveau "galère" pas mieux : je fais ma 3 eme commande chez mouser pour mes derniers composants, expédié des états unis avant-hier, arrivé en France hier à l'aéroport charles de gaulle pour être livré aujourd'hui ...et puis.. pas de news... je consulte le tracking... colis égaré en..italie !! wouahhh ! alors que mon adresse est en France !! ..bravo Fedex !! :mdr::mdr::mdr: ... chapeau bas :bravo: pire que la poste :((( ( faut le faire quand même )

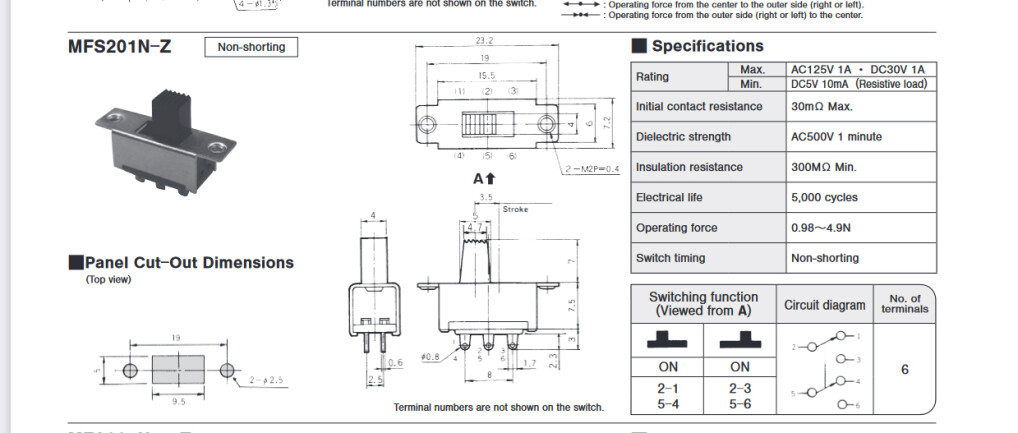

sinon je galère pour trouver un switch MFS201N-Z pour le sync in/out , le seul que j'ai vu c'est en angleterre sur Ebay et il y en a pour 25 euros en comptant les frais de port et les taxes !! je n'arrive pas à trouver d'équivalent avec les bonnes dimensions ..


n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 02/04/2022 à 02:14:38 ]

48
Tu l'as pas trouvé chez Mouser ce switch ?

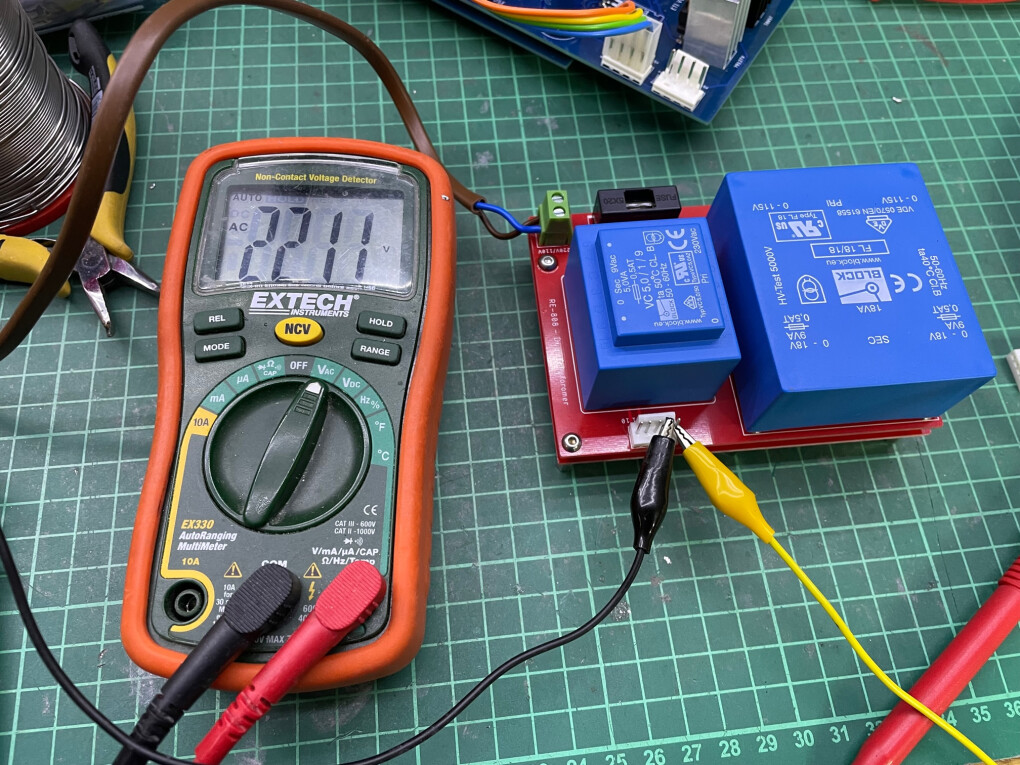

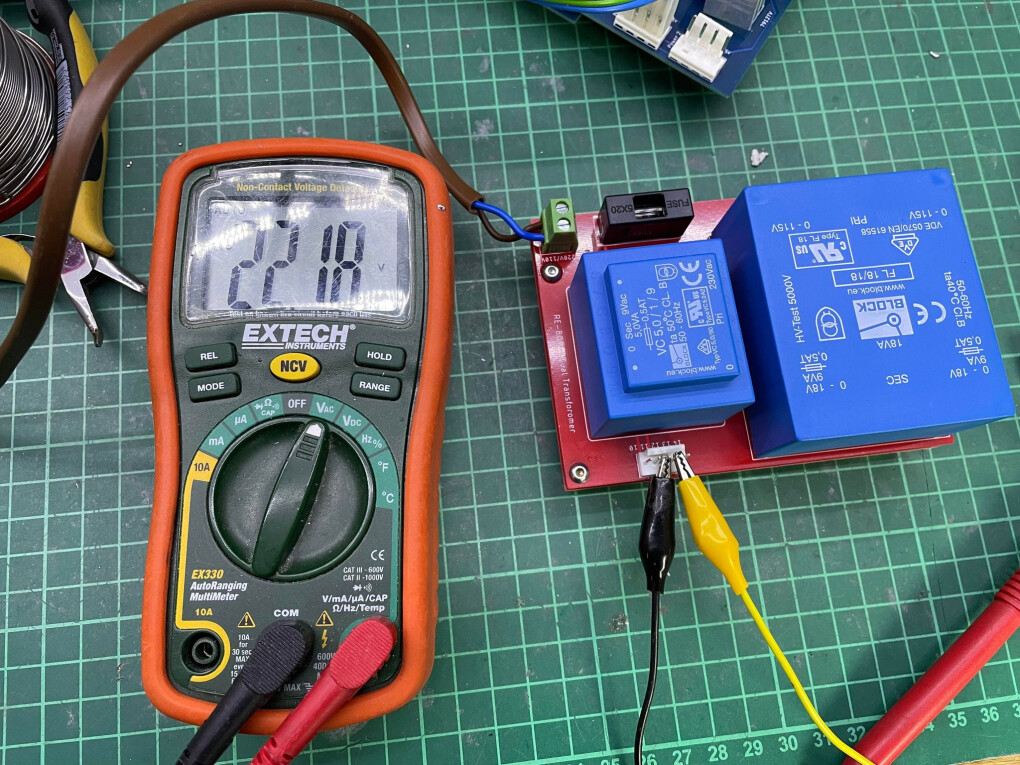

Sinon j'ai monté le double transfos et les résultats sont bon

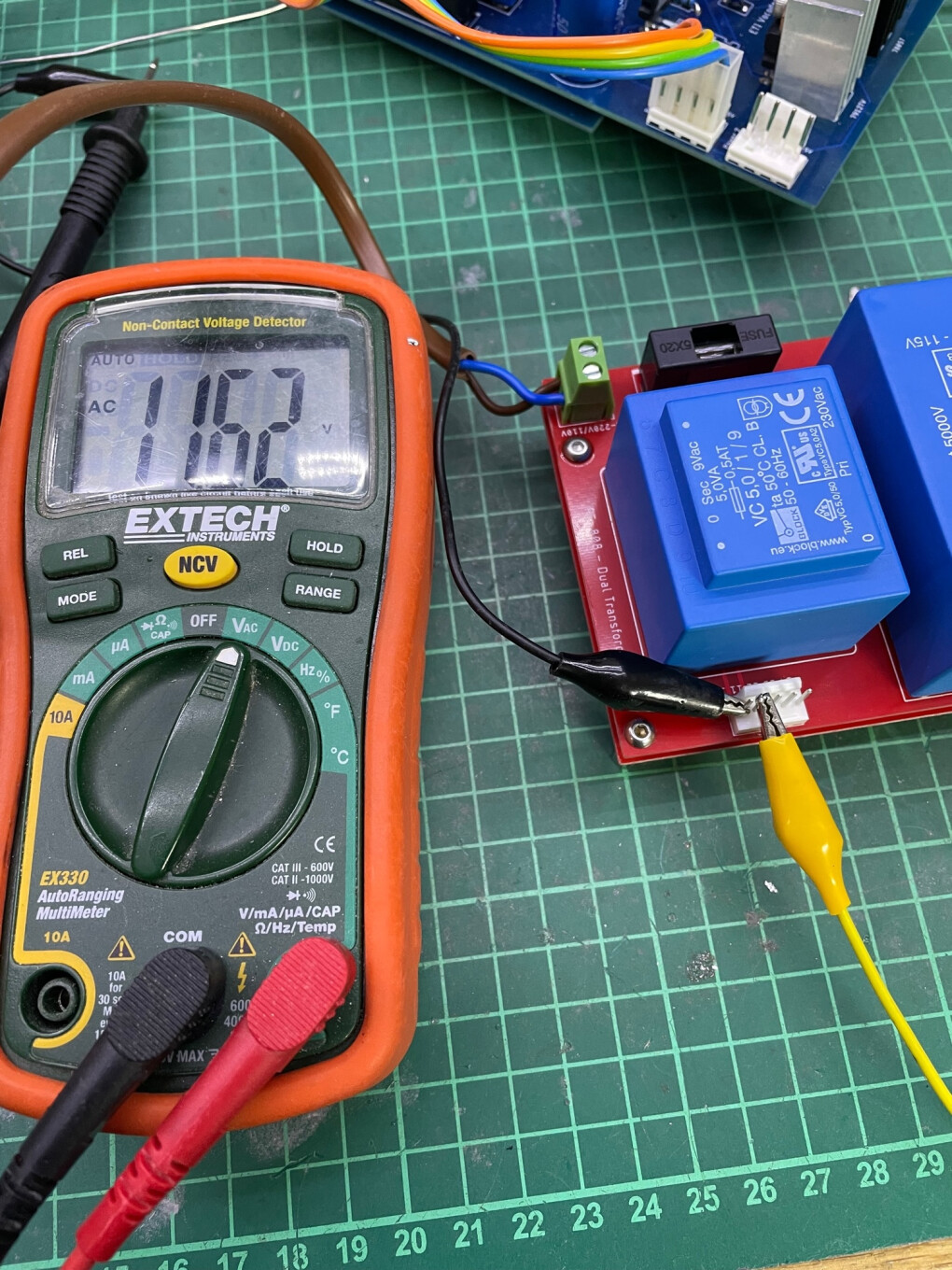

11V AC (10V AC dans dans le service Manuel) 2x22 V AC (2X23V AC dans le service Manuel)








49
:aime::aime::aime: excellent ! bien joué !

concernant le MFS201N-Z pas dispo chez Farnell / mouser / digikey etc..
réappro prévue fin juin :oo:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 02/04/2022 à 12:19:25 ]

50

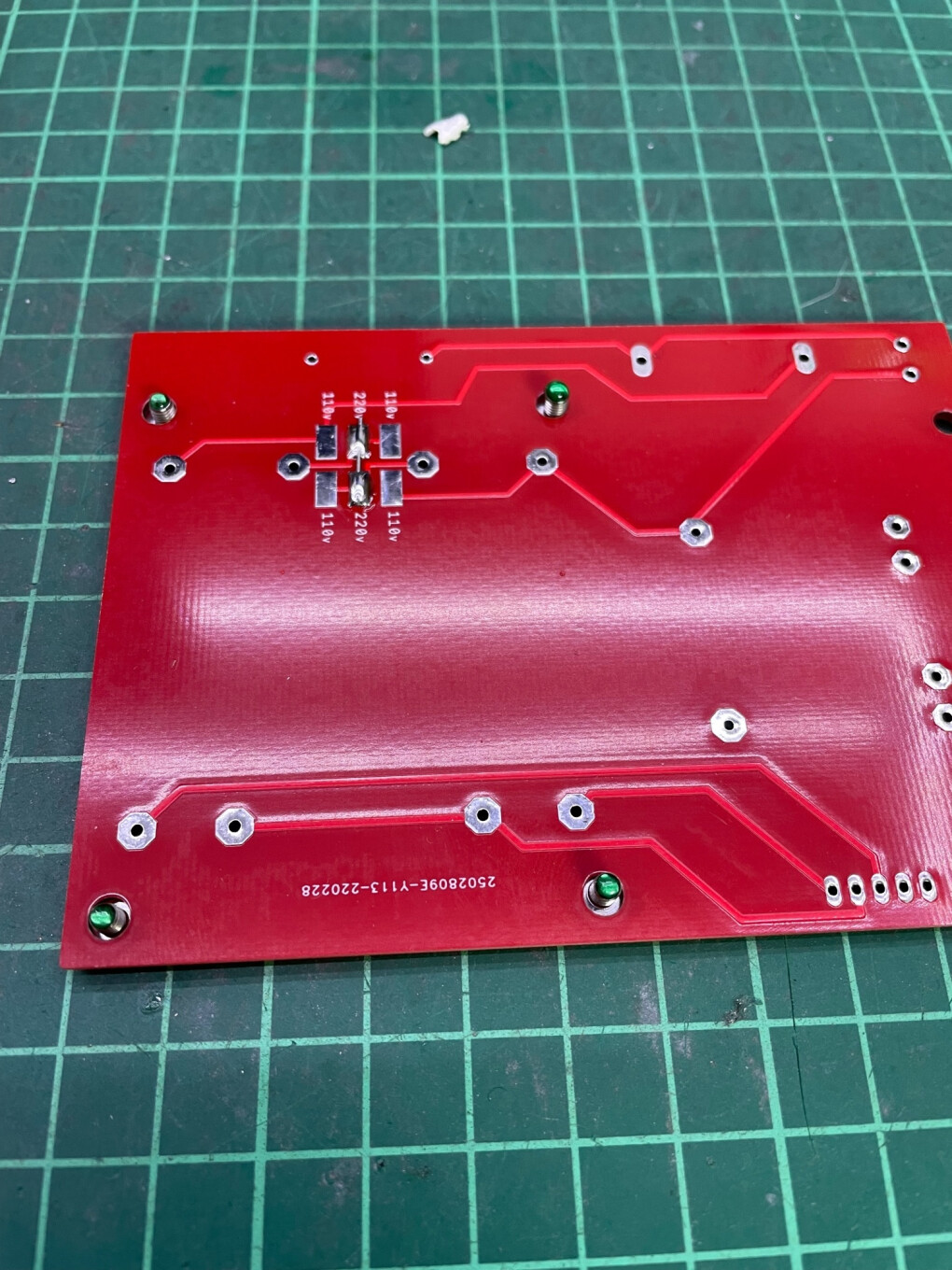

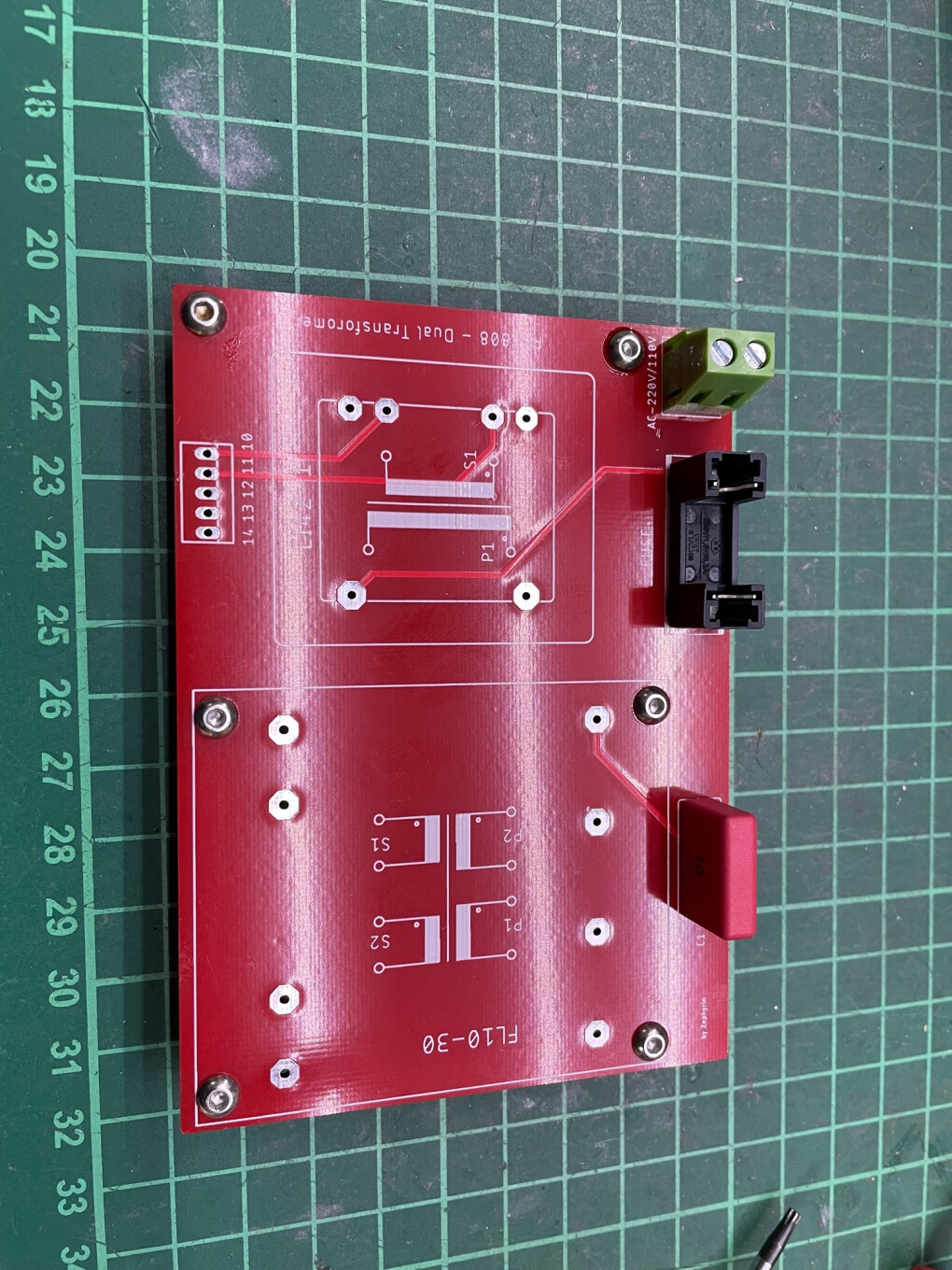

D'un autre coté j'avais déjà fait un PCB avec un FL 18/15 et le système de cache en dessous histoire de ne pas avoir avec le 220V

Le 220V passe aussi dans le condo et le fusible donc faut bien faire attention a ce que les contactes ne soient pas accessible surtout avec le condo...

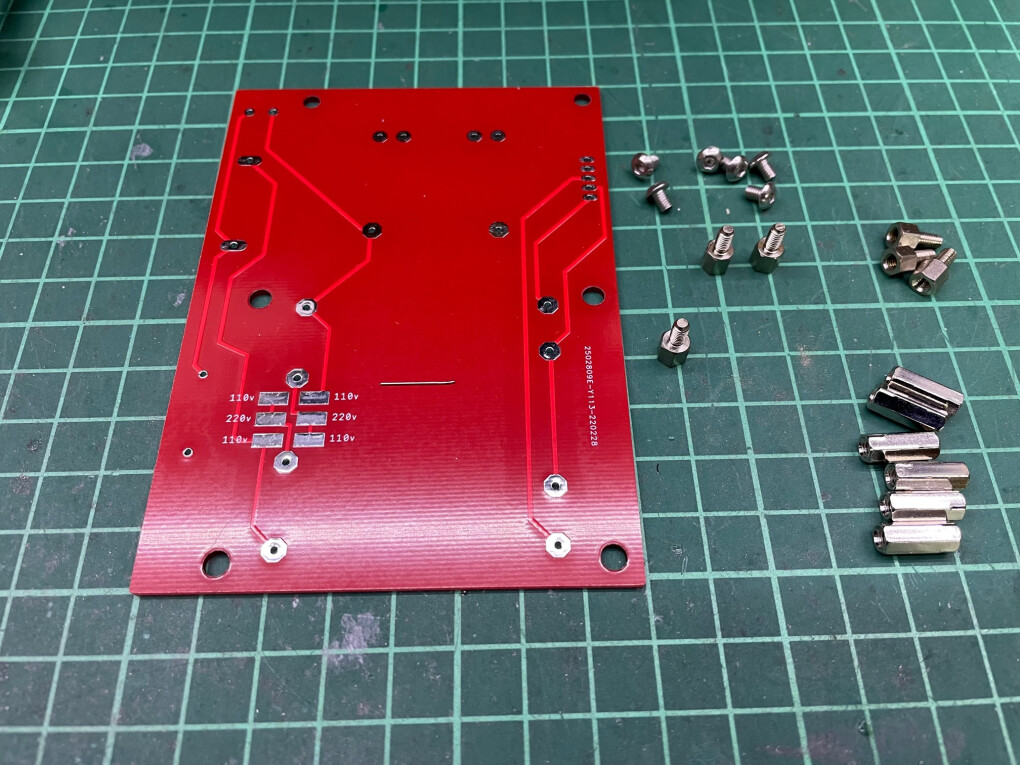

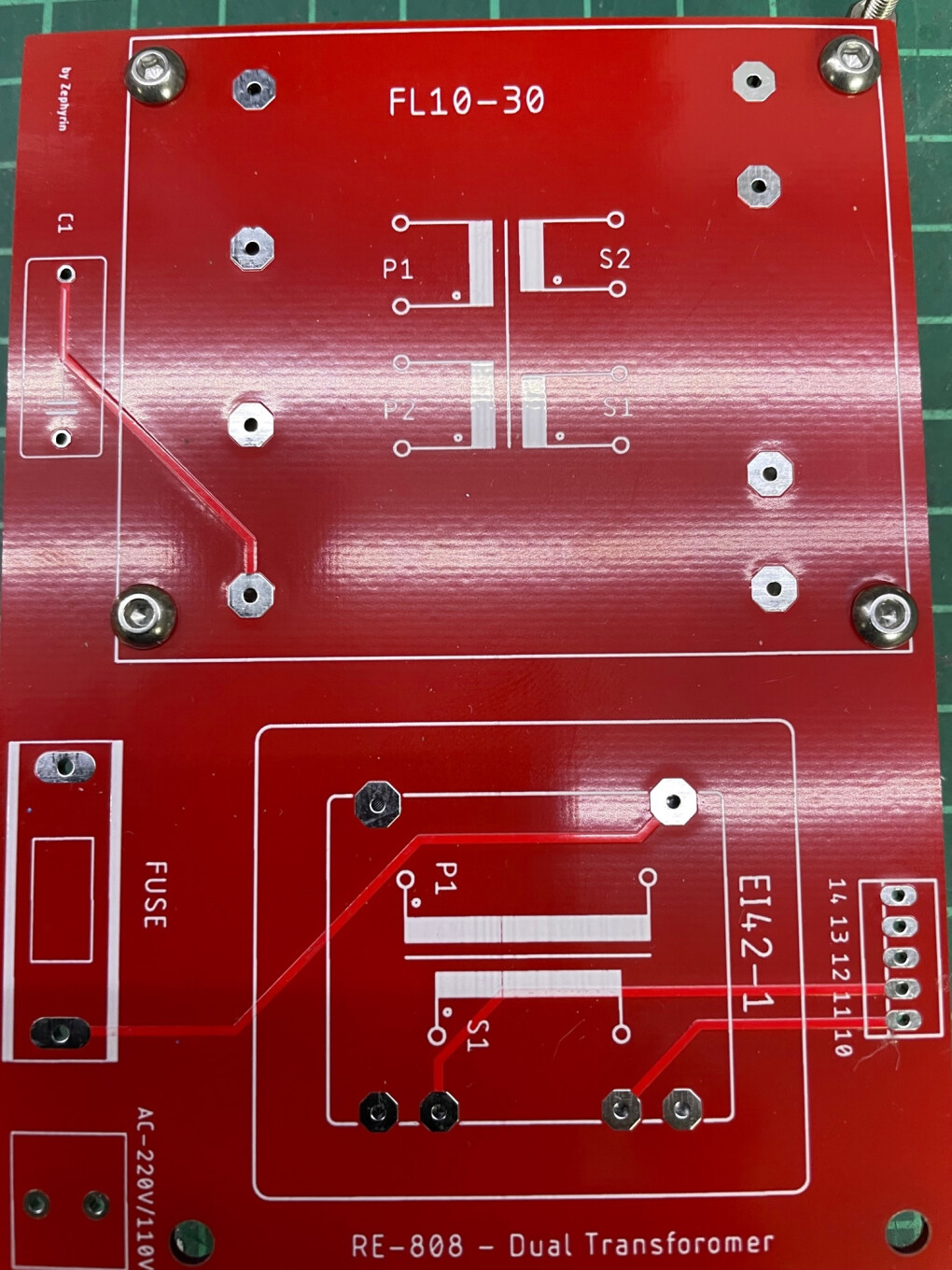

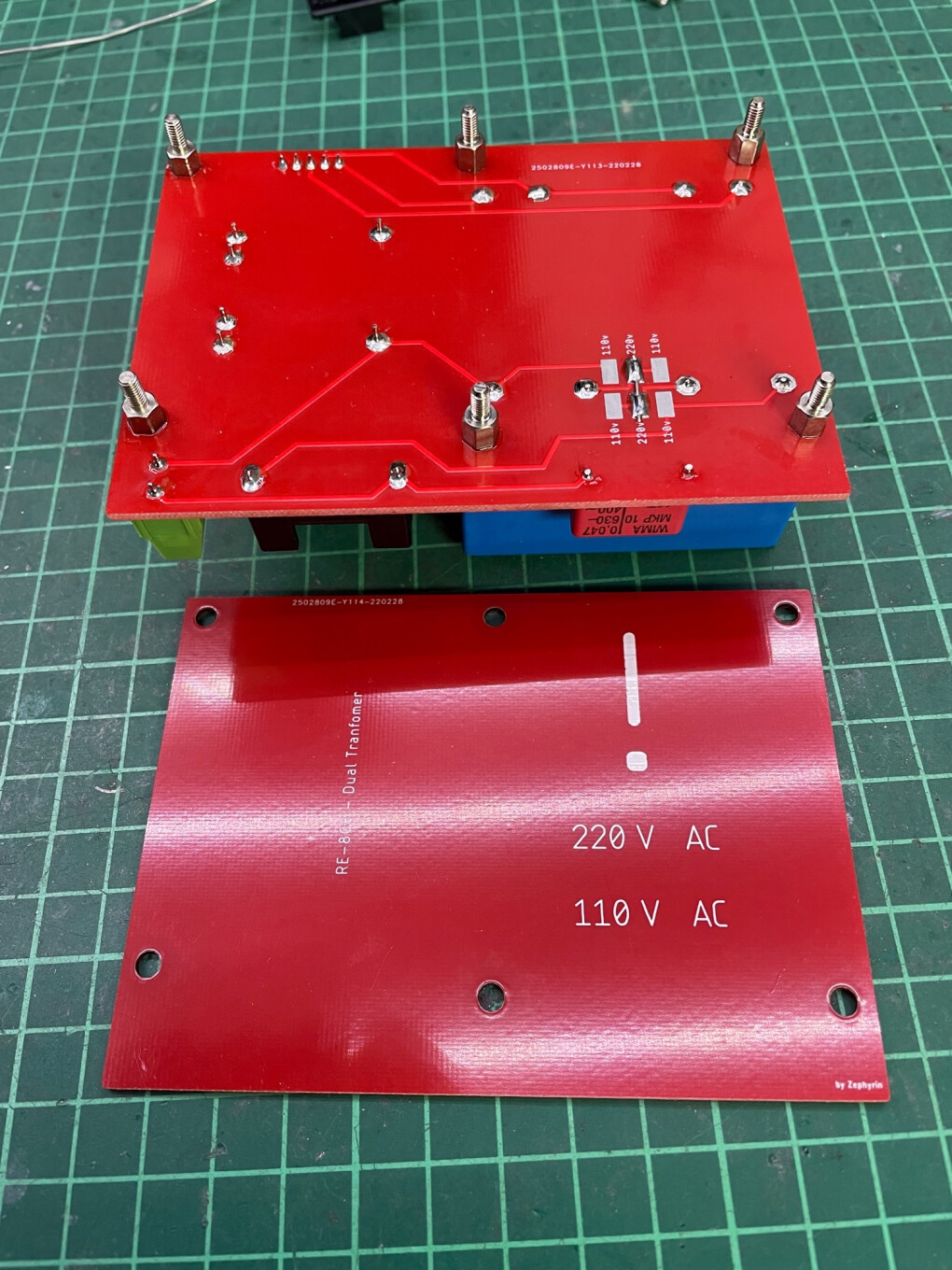

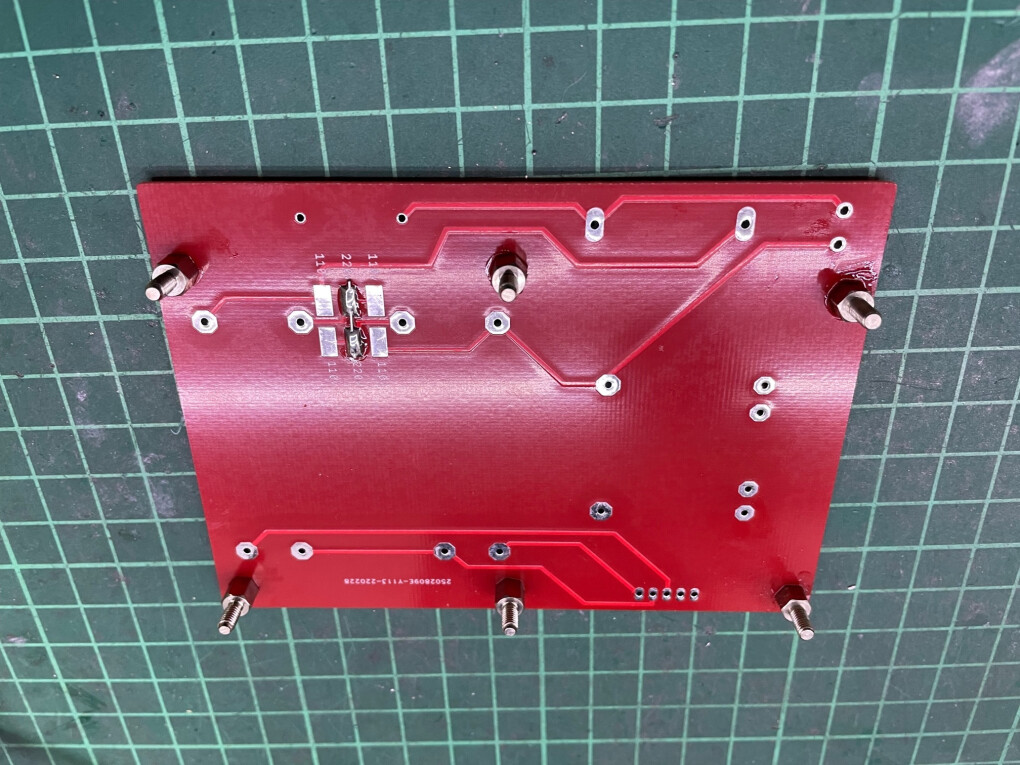

Quelques photo supplémentaire avec les étapes à faire en premier

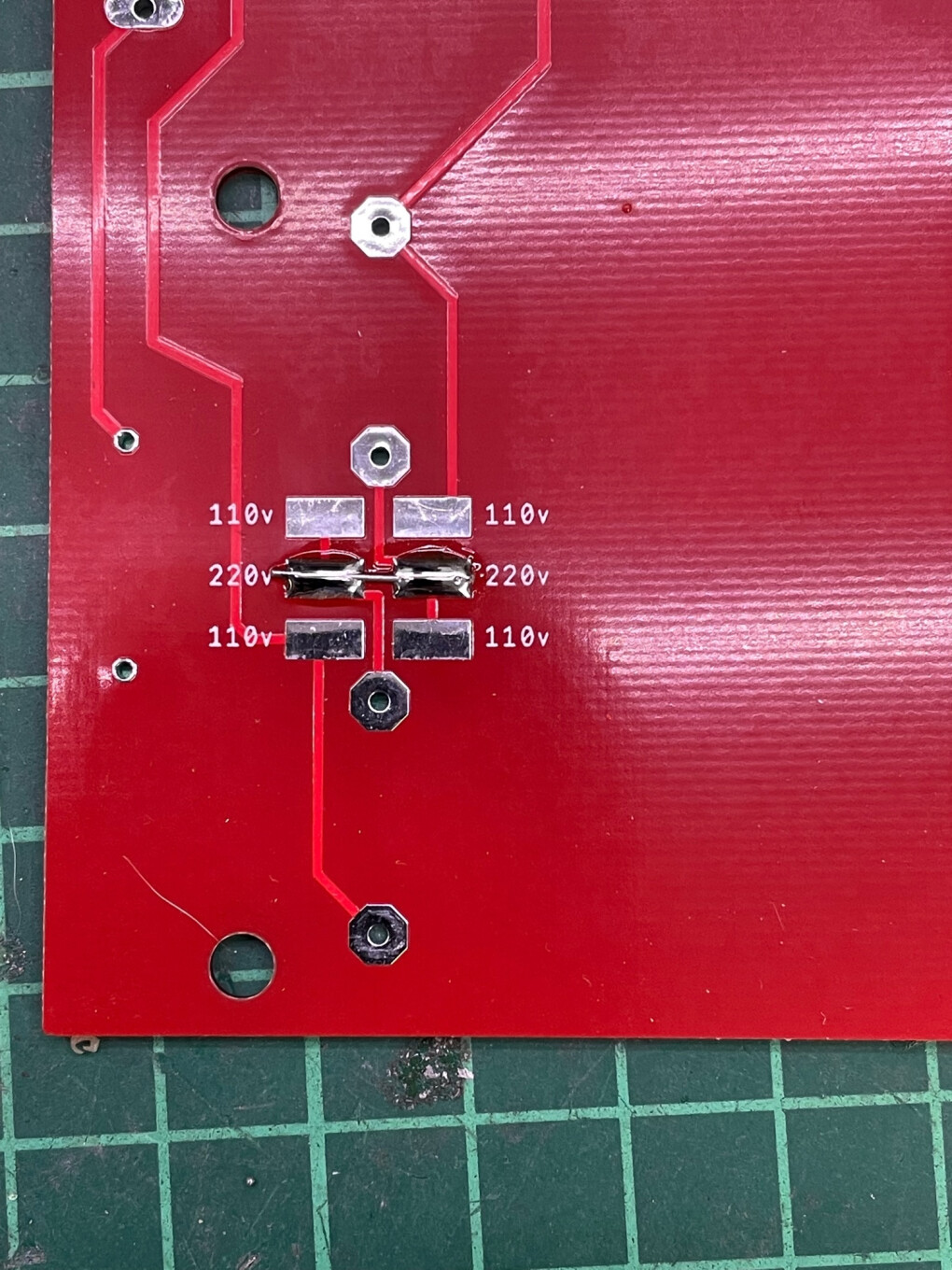

Pour mettre le transfos FL15 en 220v on pourrait aussi le mettre en 110 V mais faudra trouver le petit 9V avec un primaire en 110 ou 115 V

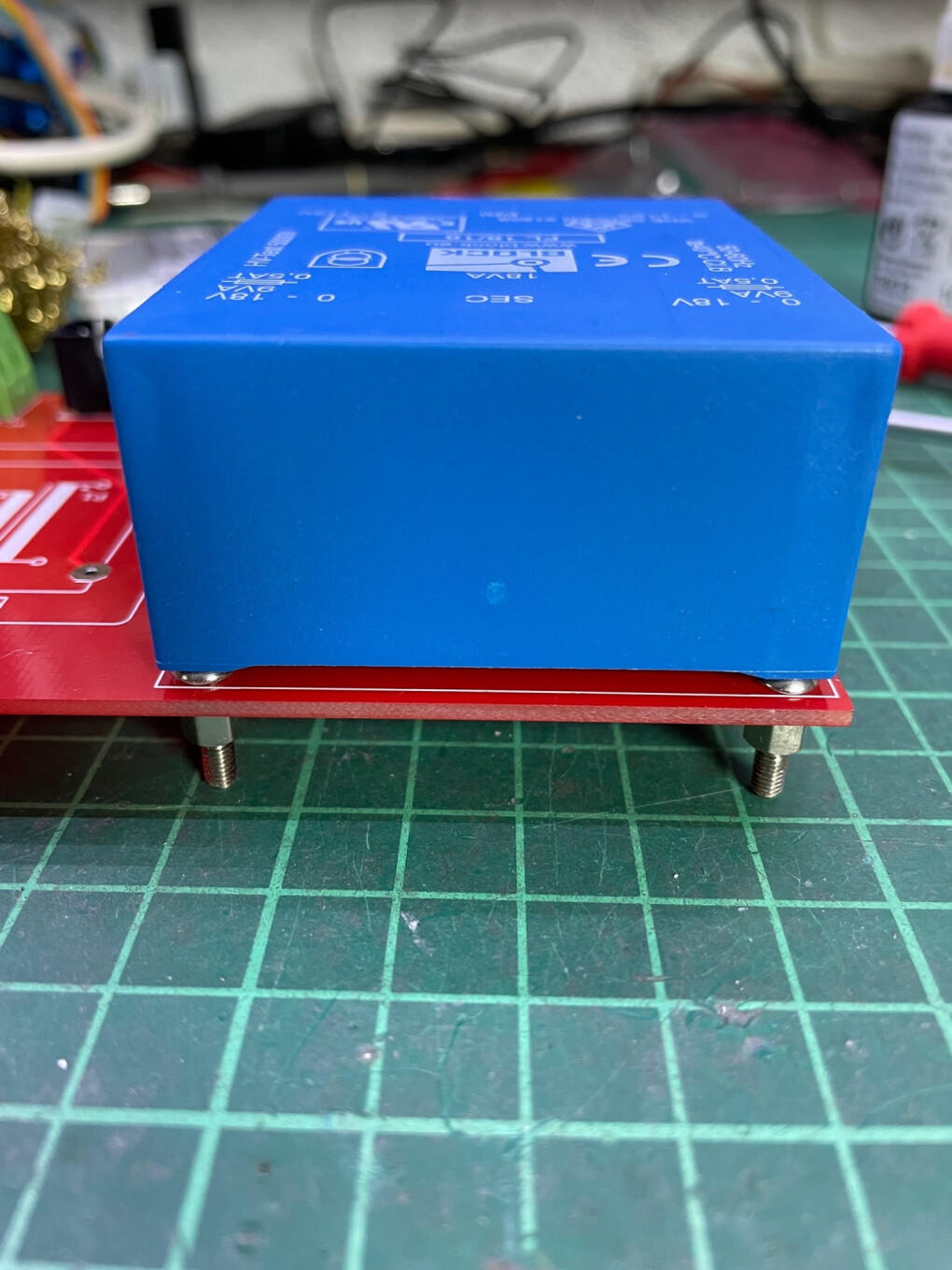

La tête des vis doit être pas trop haute pour passer sous le transfos


J'ai utilisé du fil au frein pour bloquer la visserie on peut utiliser aussi la super glue mais après difficile à défaire je pense







[ Dernière édition du message le 02/04/2022 à 13:24:50 ]
