montage & entraide RE-808

  • 259 réponses
  • 9 participants
  • 15 756 vues
  • 9 followers
Sujet de la discussion montage & entraide RE-808
j'ouvre le bal pour continuer la discussion initialement entamée à partir du https://fr.audiofanzine.com/synthe-analogique/din-sync/re-303/forums/t.676388,re-808.html

étant apprenti mais en même temps un petit peu expérimenté dans les modifs techniques électroniques je pense que ça servira à tous ceux qui veulent se lancer, comme moi, dans l'aventure RE-808.
en effet, entre les composants hors de prix mais remplaçables, ou autres soucis techniques potentiels, j'espère qu'on pourra trouver pas mal d'infos ici.
Sinon il y a facebook avec le groupe RE-808 https://www.facebook.com/groups/1095915370823319 qui donne de bonnes infos, mais on ne sait pas tout :-) j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous :bravo:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 17/03/2022 à 17:32:42 ]

Afficher le sujet de la discussion
126
La transformation est ok je l’ai vérifié avec le schéma et le pcb avec des tests de continuité.

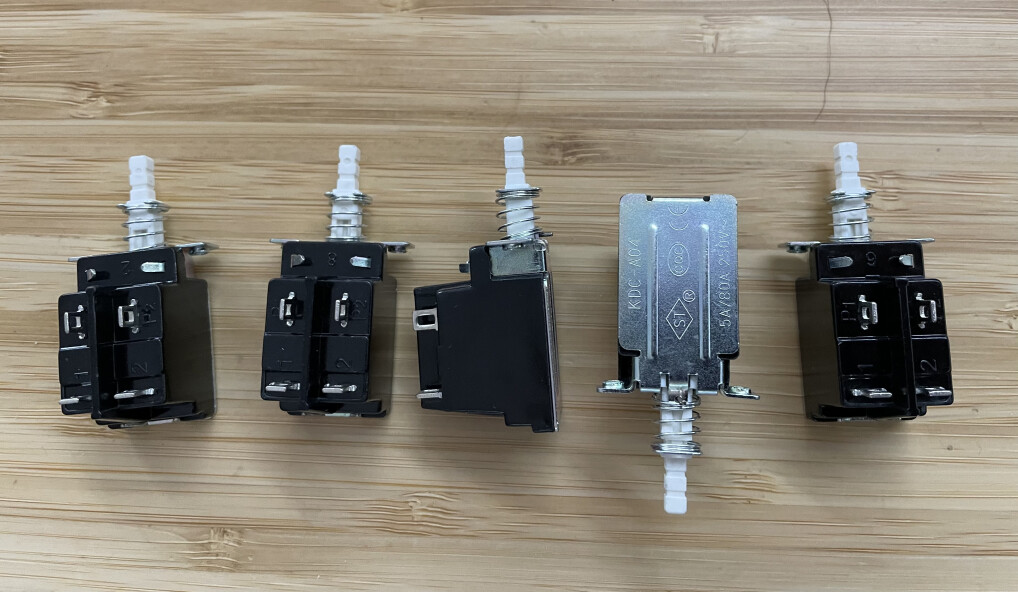

Le guide est utile car il indique comment mettre le repère et couper les dents pour avoir 6 position et aussi avoir les 12 positions.

Le plus compliqué c’est sans fout souder les pins centrale entre elles…

Par contre j’avais pas fait gaffe pour le petit PCB il faut des résistances plus petites. J’ai quelques 1/8w qui font la bonne taille je pense que cela devrait aller, de toute manière rien de précisé dans le service manuel!!
127
oui sur le PCB voice j'ai également mis qqes resistances plus grosses, du moment que ce soit la même valeur, ça tourne bien je n'ai pas eu de pb

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

128
J’ai de petites mais ce son 1/8 de watt et pas des 1/4 elle pourrait potentiellement griller plus facilement…
129
j'ai mis que des 0,25 w, ne pas mettre en dessous je pense !

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 30/05/2022 à 22:58:32 ]

130
Dans la bom il précise 0,250 w mais sur le service manuel il y a rien de précisé non plus.

le fusible en 220 v étant de 250 mA pour le +15 et le -15 je ne suis pas sur que ça consomme tant que cela.
131
pour le transfo à 15v je ne pourrai pas trop t'aider, tu m'avais dit que ce serait "serré" en terme de voltage délivré ? mais si le transfo fait son job je pense que c'est bon...

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 31/05/2022 à 02:04:05 ]

132
Je parlais pas du transfo mais de la PSU.

Je vais faire bientôt un test avec un transfo de 15 un FL15 comme ça je te dirai si ça passe ou pas …

[ Dernière édition du message le 31/05/2022 à 18:26:01 ]

133
J’ai pratiquement tous soudé sur les 4 PCB. Il me reste les 2 ic qu’on ne peut pas mettre sur support , le clone du BA662 ,la CPU et le câblage.

On l’a soude comment la CPU pixie d’ailleurs?
134

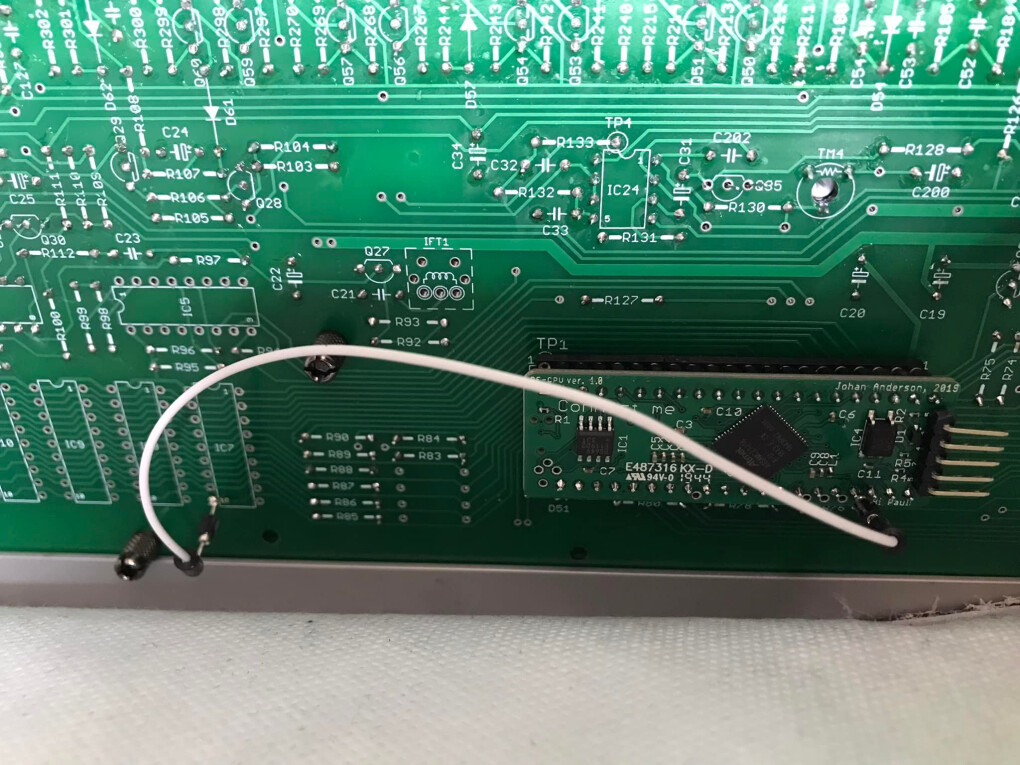

pour la cpu Pixie, tu laisses le pin TP1 et celui en face VIDE ( regardes bien le manuel Pixie c'est indiqué )
et tu soudes tout le reste :

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 09/06/2022 à 11:29:10 ]

135
Elle se met par dessous du coup on peut la mettre sur support!
136
oui vaut mieux mettre en dessous pour la bonne raison que lorsqu'il va falloir faire des update ( comme par exemple la fonction midi qui sera actualisée..mais quand ? personne ne sait ...) ça évitera de demonter le swithboard pour cabler le midi in et out de la pixie au sysex de l'ordi

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

137
Pour cela je vais sans doute mettre une prise Jack 3.5 pour le midi in comme cela pas besoin de l’ouvrir. Il suffira d’un adaptateur midi din Jack fait maison .

En plus le din 7 broche sert pas aussi de midi in ?

[ Dernière édition du message le 10/06/2022 à 07:39:42 ]

138
J’ai changé les transistors et ma PSU fonctionne. Pourtant les anciens transistors son ok. J’ai une patte qui a cassé en enlevant un peut être qu’elle était à la limite de la rupture?

Je vais attaquer le câblage…
139
Voilà on a le prix du boîtier 270€ ht ….
140
270 + 35 euros frais de port + 50 taxes = 360 € tout compris :facepalm:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

141
et sinon j'ai trouvé pourquoi mon low conga sonnait super aigu : en fait j'avais une trace de coupée à coté de IC15 / SW8 ( de c78 à c77 pour être précis )
à mon avis un bout de trace était parti quand j'avais coupé à la pince ce qui dépassait...
il m'a fallu 2 semaines pour trouver...:oo: comme quoi il ne faut pas baisser les bras...
je ne l'avais pas vu car il y avait du flux ..j'ai passé un coup de brosse à dent avec de l'alcool iso.., en faisant le test de continuité je me suis aperçu que la trace coupée, j'ai fait un bridge et hop nickel tout fonctionne à merveille dorénavant :bravo:

photo prise avant le bridge :

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 15/06/2022 à 03:29:32 ]

142
Ce sera pareil pour moi pour le prix. Il faut que j’achète les 2 boutons start and stop. Sur Facebook la vente me semble pas décoller! J’en ai vue à vendre sur eBay bizarrement!!!
Bizarre pour la trace coupé? C’est peut-être un défaut du PCB !
D’un autre côté je vois que tu les coupes très court les pattes même trop à mon goût…

[ Dernière édition du message le 15/06/2022 à 07:51:20 ]

143
oui c'est vrai j'ai coupé bien à ras, le pcb est solide pas de soucis, c'est plutôt moi qui ai abusé ;-) j'avais deja coupé une trace de la même manière sur ce circuit et je l'avais vu, mais celui là non...
Je te conseille pour les bouton START / STOP et TAP de les prendre à Cv Karl sinon ça va couter plus cher ( du moins je n'en n'ai pas vu moins cher que lui ) ..je sais qu'il vend sur Ebay aussi sous un autre nom je ne sais plus son blaze..c'est lui qui vend les 6 diodes à 30 euros...tiens nous au courant quand tu auras fini le cablage. Concernant le cablage j'ai agrandi les longueurs de 5 cm des cables sinon c'est trop juste ça tire de partout, je raccourcirai si besoin lorsque je recevrai le golden case..

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 15/06/2022 à 09:42:14 ]

144
Pour tes prochains montage coupe à raz la pointe.ça sert a rien de couper l’etein…

Pour les boutons, j’ai l’impression qu’il vend rien sur Facebook!!!

Pour le câblage je cherche une solution pour que le clavier soit détachable

Je réfléchis aussi pour rassembler les 2 cartes voice et mainboard a faire quelque chose.

Des PCB peut-être ?
Edit: j’ai la solution , j’ai des pins provenant du vocodeur elektor je vais utiliser cela pour relier les 2 cartes comme ça je pourrais les séparer si besoin.

Je mètrerais des photos du truc ..,

[ Dernière édition du message le 15/06/2022 à 09:57:39 ]

145
Voilà c’est cela
146
interessant le systeme des broches à souder Wago, si ça tient bien c'est tout bueno;

pour joindre Cv Karl pour les boutons il faut lui envoyer un mail ici : kphazer@hotmail.com
son prénom est Carlos

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 15/06/2022 à 15:46:12 ]

147
les cosse à souder
https://www.reichelt.com/ch/fr/cosses-souder-1-mm-tam-es-lot-de-100-vt-rf-1-100-p231422.html?&nbc=1&trstct=lsbght_sldr%3A%3A15321&fbclid=IwAR0Qy9n0bFQkTTYTGlaN488j3HgMgS3I-qYiwXK23QoHfyxJuxaS1kQ7cKM

les clous à souder
https://www.reichelt.com/ch/fr/clous-souder-1-mm-lot-de-100-rtm-1-100-p15321.html?r=1

Ce sont des 1mm et ça existe aussi en 1.3 mm de diamètre

ça existe aussi en coste à sertir

https://be.farnell.com/amp-te-connectivity/170366-1/contact-socket-22awg-to-18awg/dp/133796

[ Dernière édition du message le 15/06/2022 à 21:24:43 ]

148
Citation de soundvoyager :
interessant le systeme des broches à souder Wago, si ça tient bien c'est tout bueno;

pour joindre Cv Karl pour les boutons il faut lui envoyer un mail ici : kphazer@hotmail.com
son prénom est Carlos


Oui ça tien bien, c'est souvent un peu difficile à enlever à la main il faut mieux prendre une pince :mrg:

Les clous sont à souder sur la carte et les costes s'enfichent dans les clous ...

[ Dernière édition du message le 15/06/2022 à 21:30:34 ]

149

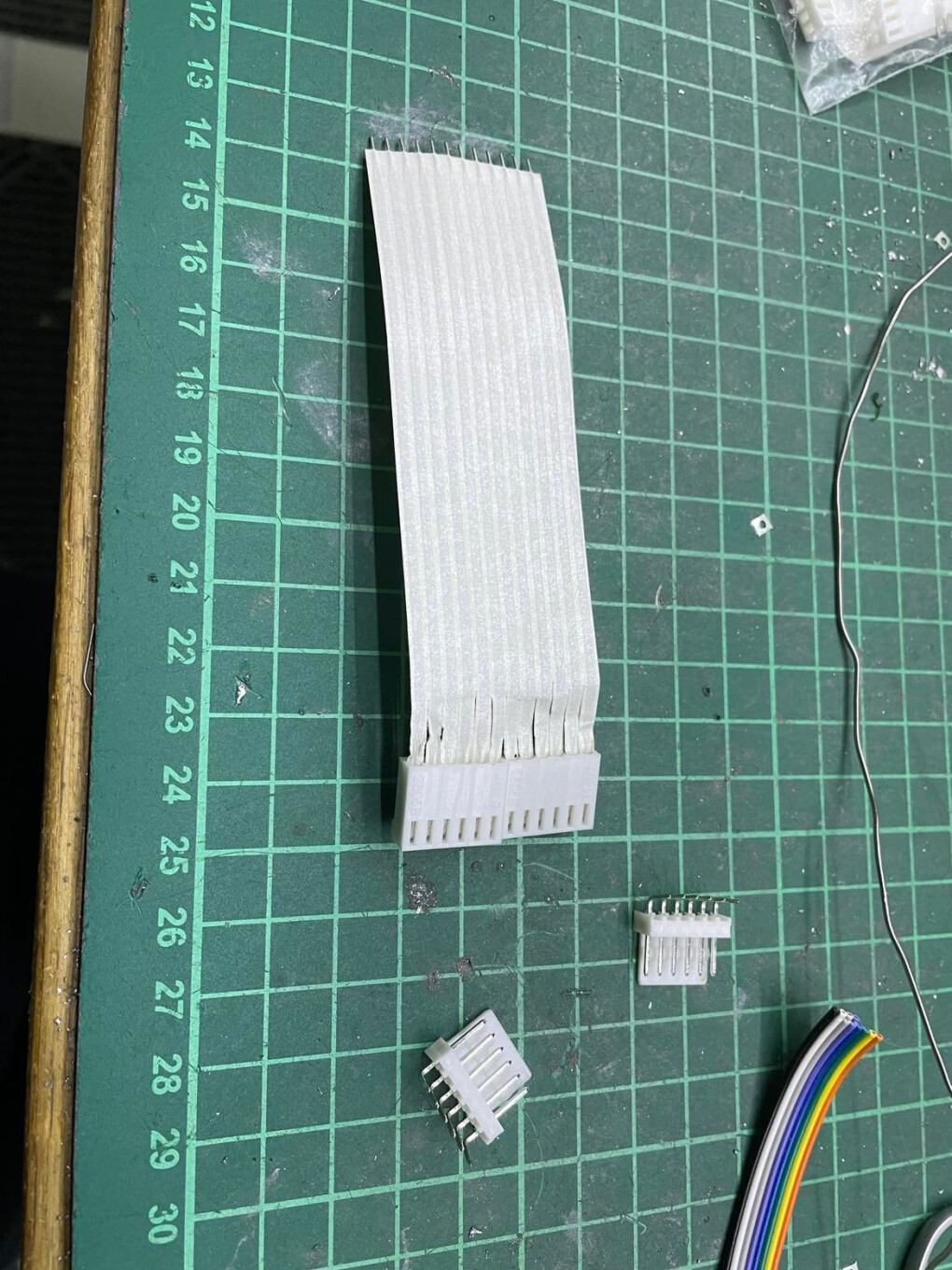

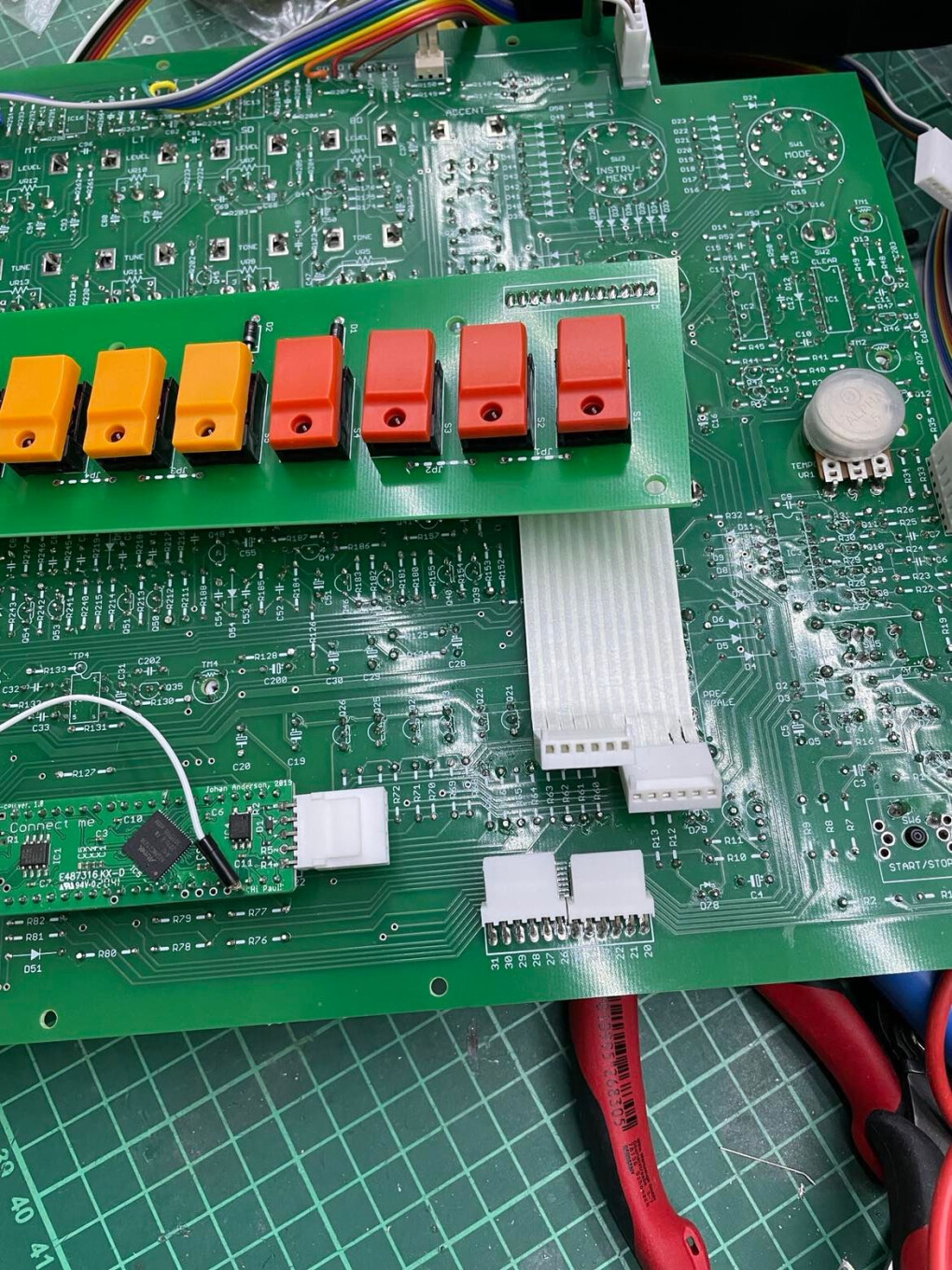

Voila la solution que j'ai choisit pour rendre le clavier du séquenceur détachable.
J'ai soudé le cable sur cable sur les costes des molex avant de les sertir.





[ Dernière édition du message le 18/06/2022 à 13:03:42 ]

150

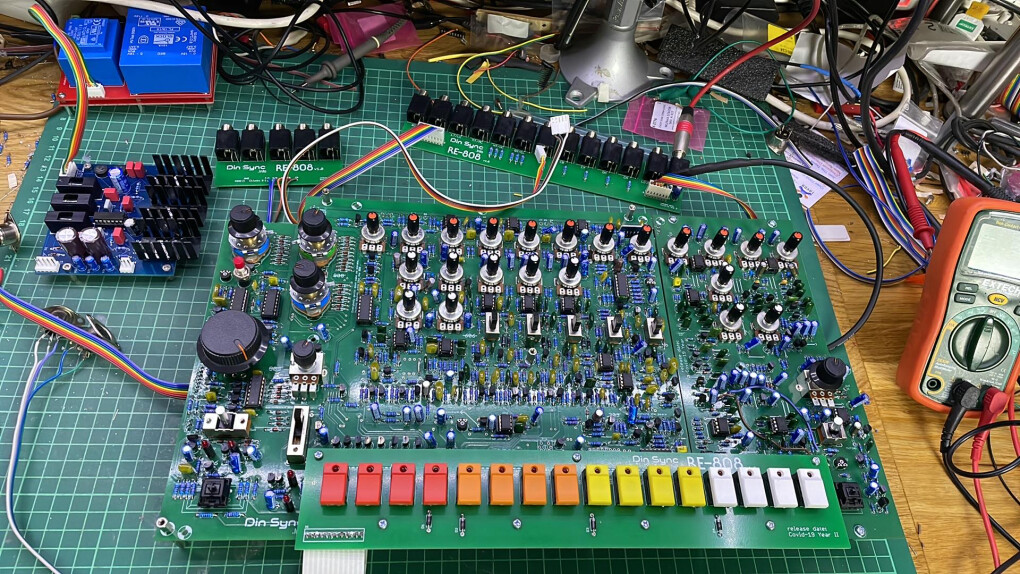

Voila terminé mais rien ne s'allume :8O:
