merci Fix 77
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
avec cette photo oui rien ne s'allumera, outre les molex jst non branchés, je remarque qu'il manque pas mal de connections..rassures moi ce n'est pas terminé avec cette photo, as tu une photo où tu as terminé ? as tu bien fait le wiring comme sur ce document ? par exemple je n'avais pas relié le GROUND de jack A à jack B pensant que ça ne servait à rien et en fait ça empechait le sequenceur de demarrer
chaque connection a son rôle ( sauf peut-être pour le support à piles je pense que c'est le seul truc qui ne soit pas important )
chaque connection a son rôle ( sauf peut-être pour le support à piles je pense que c'est le seul truc qui ne soit pas important ) n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 20/06/2022 à 03:31:40 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Bon j'ai rien qui s'allume j'ai vérifié les tensions j'ai -15v +15v +5v et +2v environs.

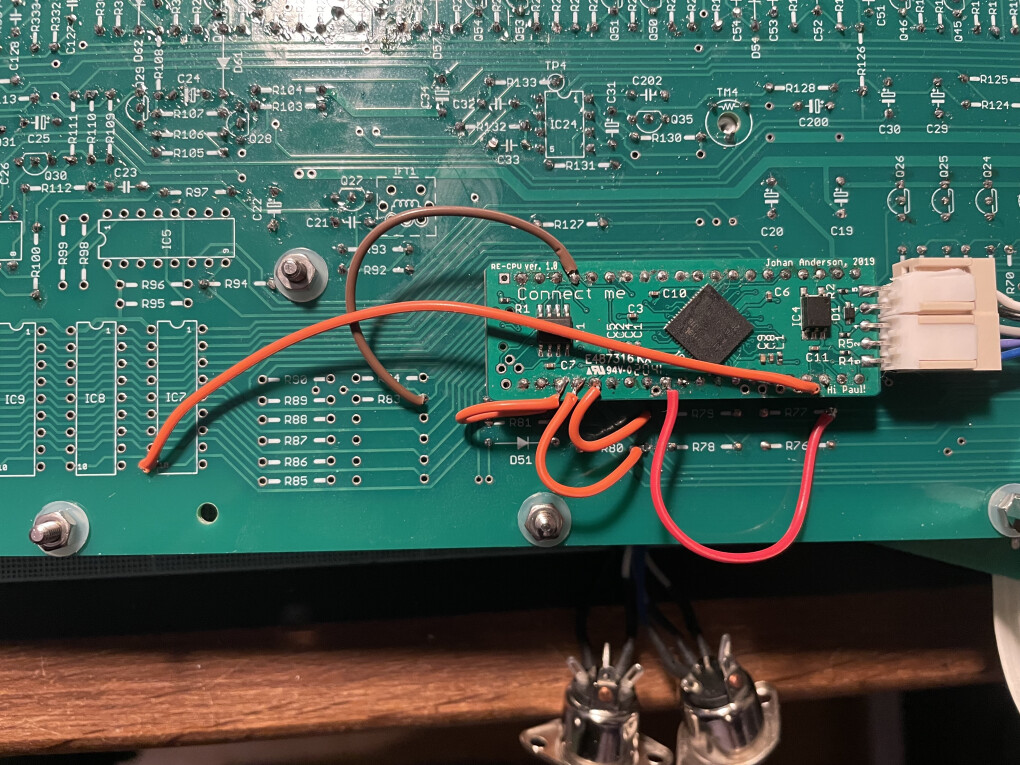

Par contre j'ai mis la CPU dans le mauvais sens rotation de 180 °
Comme ci dessous
J'espère que j'ai rien flingué ..
Par contre j'ai mis la CPU dans le mauvais sens rotation de 180 °
Comme ci dessous
J'espère que j'ai rien flingué ..
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
En fait il y a 2 leds qui s'éclairent faiblement
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
oulah oui la pixie au mauvais endroit..
pour trouver ta panne, je ne serai pas de grande aide, de plus en n'ayant pas la machine sous les yeux ça va être compliqué.
Par contre, si tu as besoin d'une photo pour comparer une section n'hésites pas

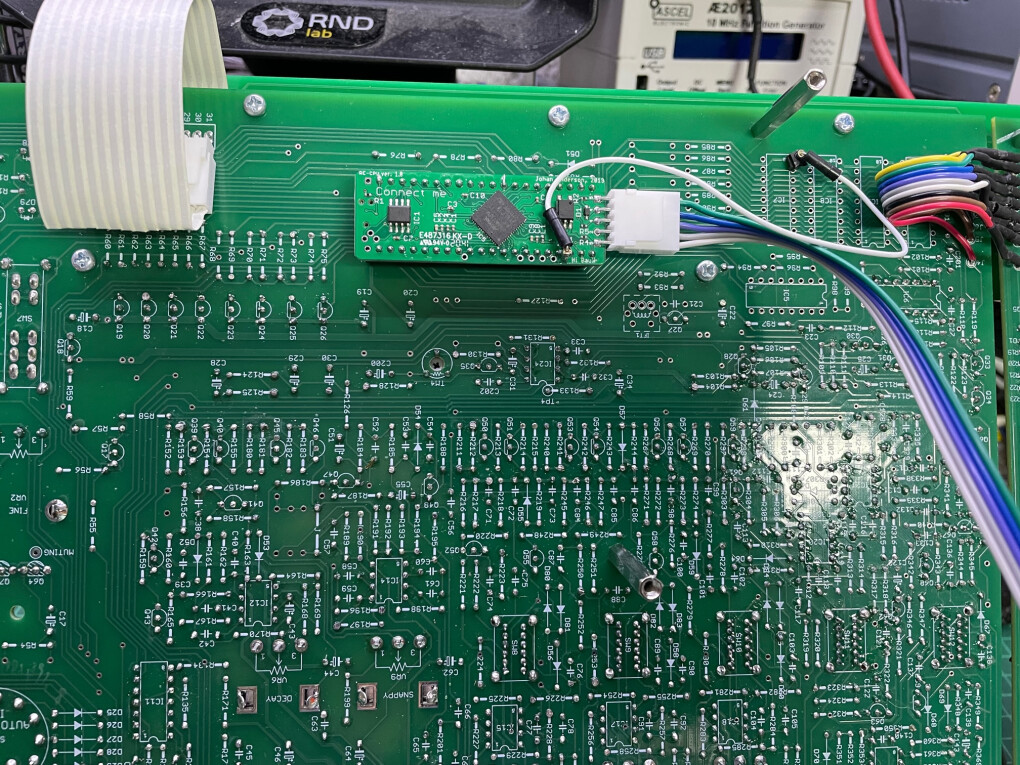

ma re-808 fonctionne parfaitement, donc on peut s'en servir comme référence.
Pour trouver la panne, il n'y a pas de secret, et je sais que tu as plus d'expérience que moi donc je ne t'apprendrai rien ;
Soit tu vois à peu près où ça merde, tu vérifies la partie concernée ou bien sinon si tu ne sais pas et bien tu reprends tout à zero et tu remontes le fil depuis le début, en vérifiant composant + soudure ( trace coupée cachée sous le flux par exemple ) ..
allez vas y tranquillement, je suis sûr tu vas y arriver
pour trouver ta panne, je ne serai pas de grande aide, de plus en n'ayant pas la machine sous les yeux ça va être compliqué.
Par contre, si tu as besoin d'une photo pour comparer une section n'hésites pas
ma re-808 fonctionne parfaitement, donc on peut s'en servir comme référence.Pour trouver la panne, il n'y a pas de secret, et je sais que tu as plus d'expérience que moi donc je ne t'apprendrai rien ;
Soit tu vois à peu près où ça merde, tu vérifies la partie concernée ou bien sinon si tu ne sais pas et bien tu reprends tout à zero et tu remontes le fil depuis le début, en vérifiant composant + soudure ( trace coupée cachée sous le flux par exemple ) ..
allez vas y tranquillement, je suis sûr tu vas y arriver
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 26/06/2022 à 20:28:10 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Si c'est la CPU qui est morte je vois pas trop comment je peux le voir il y a pas trop doc la dessus
A part checker si j'ai la clock et voir dans le schéma ce qui allume les led j'ai pas trop de piste.
Les leds sont pilotés par la CPU sur le schéma donc c'est mort ...
A part checker si j'ai la clock et voir dans le schéma ce qui allume les led j'ai pas trop de piste.
Les leds sont pilotés par la CPU sur le schéma donc c'est mort ...
[ Dernière édition du message le 26/06/2022 à 22:25:09 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
moi ce que je ferai selon 2 solutions :

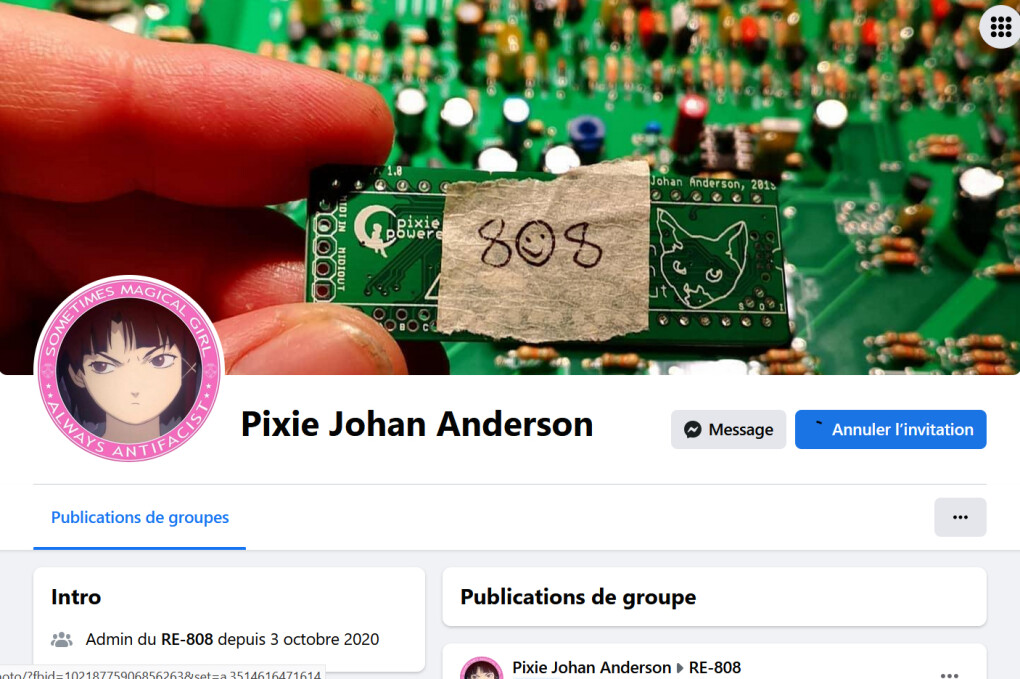

1> je contacterai Pixie Johan Anderson pour savoir comment verifier si la cpu n'est pas "grillée", pour éviter d'en racheter une autre, lui seul pourra te répondre :

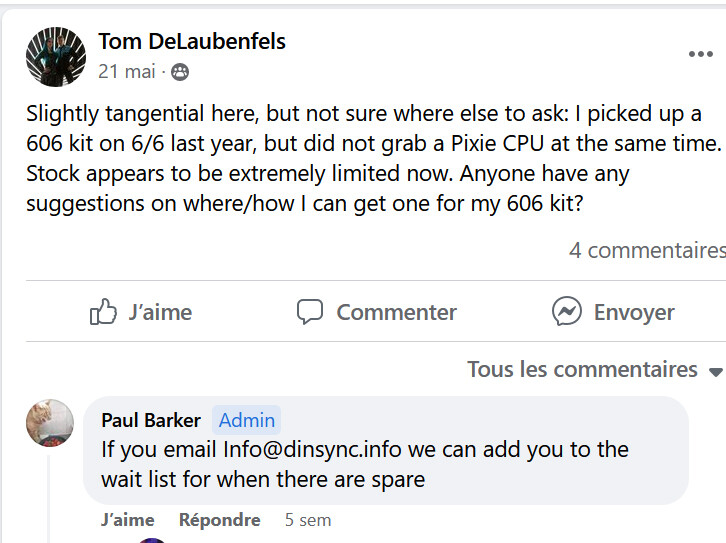

2> j'enverrai un mail à Paul Barker pour reserver une pixie cpu ( Info@dinsync.info ) si toutefois il fallait en acheter une autre.
il a mentionné dans un post sur facebook qu'il pouvait dépanner selon le stock dispo :
1> je contacterai Pixie Johan Anderson pour savoir comment verifier si la cpu n'est pas "grillée", pour éviter d'en racheter une autre, lui seul pourra te répondre :
2> j'enverrai un mail à Paul Barker pour reserver une pixie cpu ( Info@dinsync.info ) si toutefois il fallait en acheter une autre.
il a mentionné dans un post sur facebook qu'il pouvait dépanner selon le stock dispo :
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 26/06/2022 à 23:37:02 ]
Douglas29
37
Nouvel·le AFfilié·e
Membre depuis 15 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
@Douglas29 :

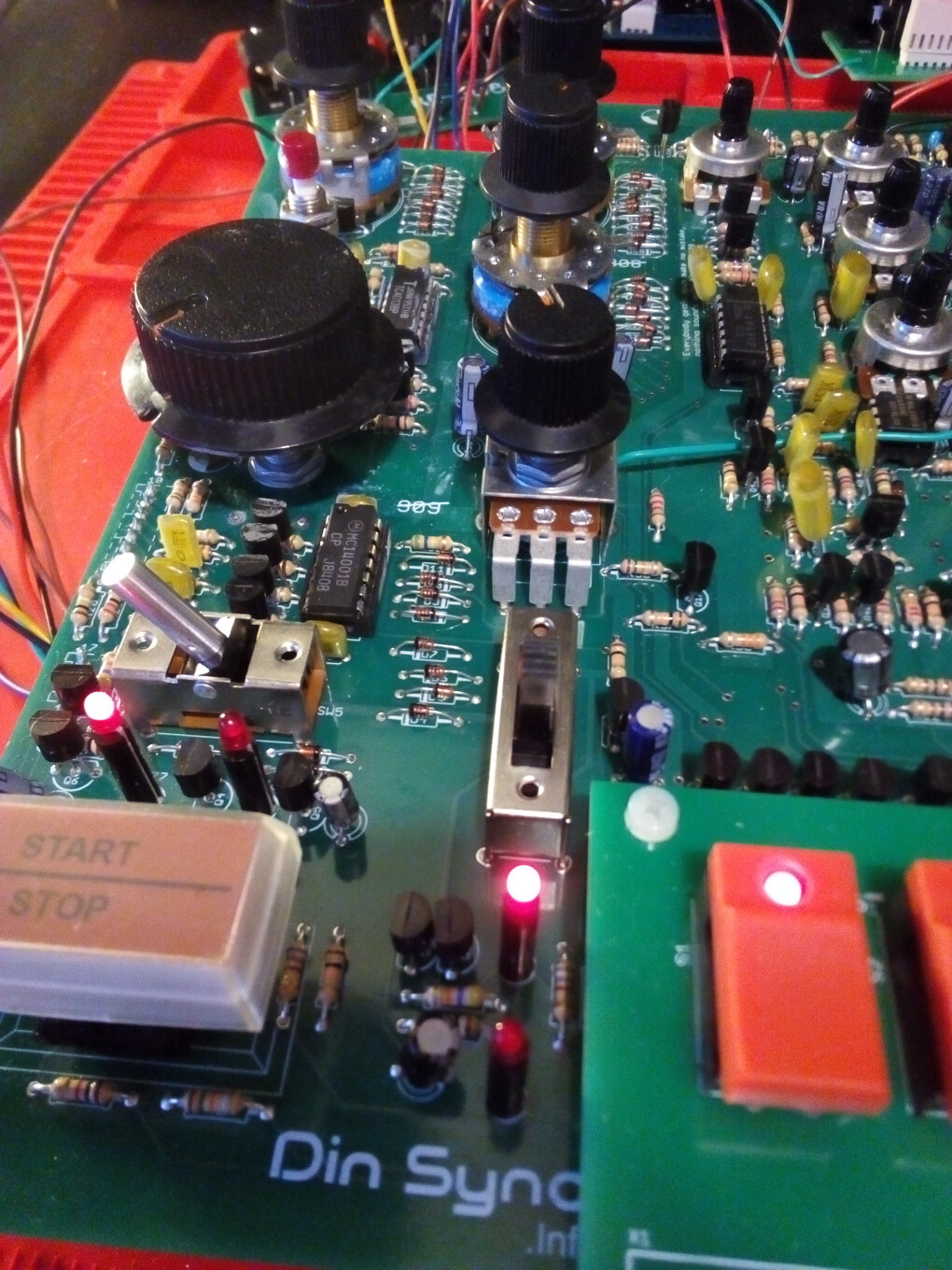

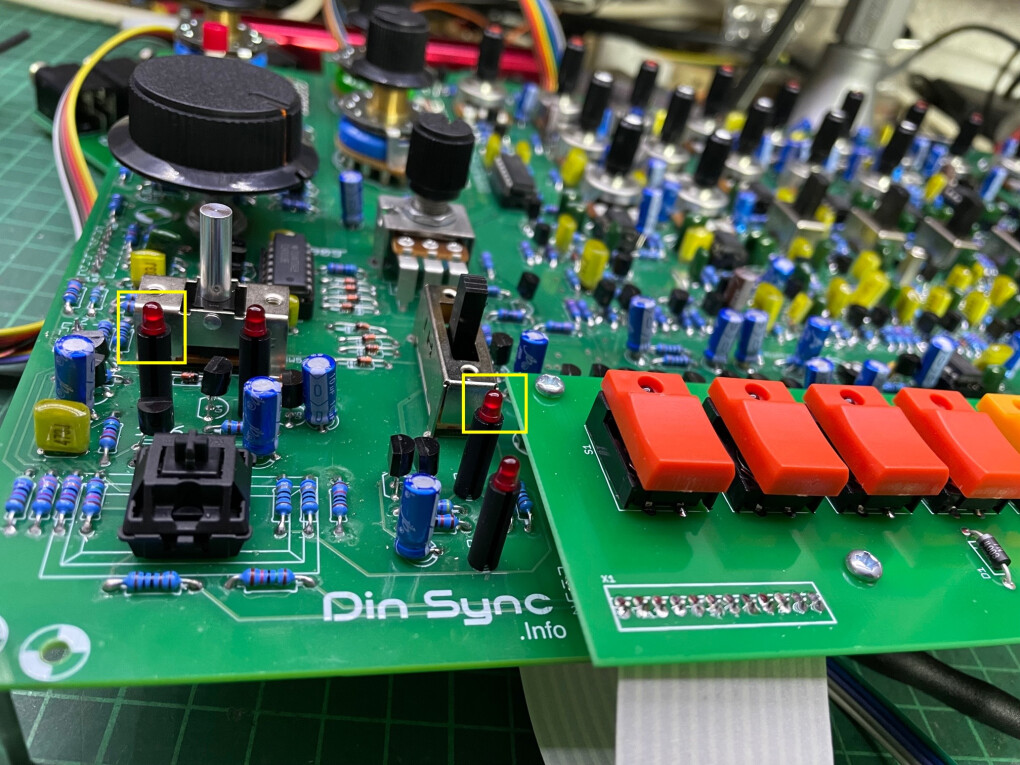

de mon coté les leds s'allument comme cela si ça peut servir voici une photo témoin :
si tu as un short ...il n'y a pas de secret, il faudra checker tout le circuit avec ton multimetre en mode continuité à partir du schéma ci dessous, c'est comme cela que j'avais trouvé mon problème de low conga defaillant...je savais que mon ennemi principal était le "trace coupé" car le pcb reste fragile ( surtout avec ces fines liaisons en cuivre ) et que j'avais coupé à ras les pattes qui dépassaient ( ce qui m'a valu 2 traces coupées en tout ), donc le test de continuité était le remède adapté... je savais que le problème se passait dans la section Low Tom / Low Conga c'était donc plus facile pour chercher... cela dit... ça m'avait pris 2 semaines !!! ( je n'étais pas dessus tous les jours non plus..) il faudra donc s'armer de patience, il ne faut pas baisser les bras..bon courage à vous deux
( fichier "service manual 808": https://www.florian-anwander.de/roland_tr808/roland_TR-808_service-manual.pdf )
ps : attention toutefois: ne pas mesurer les ohms des resistances par exemple cela ne servira à rien car elles sont soudées et influencées par les autres composants, ce qui fausse les données !!! j'avais au visuel des resistances de 820K qui faisaient 110K au multimètre, j'étais perdu, j'avais flippé pendant 2 à 3 jours....j'avais donc vérifié pas mal de resistances pourtant j'étais bon, enfin bref, je ne le savais pas, étant donné ma jeune expérience de padawan, mais mesurer les resistances dans un circuit ne peut ni apporter de soluce ni donner des indices..
de mon coté les leds s'allument comme cela si ça peut servir voici une photo témoin :
si tu as un short ...il n'y a pas de secret, il faudra checker tout le circuit avec ton multimetre en mode continuité à partir du schéma ci dessous, c'est comme cela que j'avais trouvé mon problème de low conga defaillant...je savais que mon ennemi principal était le "trace coupé" car le pcb reste fragile ( surtout avec ces fines liaisons en cuivre ) et que j'avais coupé à ras les pattes qui dépassaient ( ce qui m'a valu 2 traces coupées en tout ), donc le test de continuité était le remède adapté... je savais que le problème se passait dans la section Low Tom / Low Conga c'était donc plus facile pour chercher... cela dit... ça m'avait pris 2 semaines !!! ( je n'étais pas dessus tous les jours non plus..) il faudra donc s'armer de patience, il ne faut pas baisser les bras..bon courage à vous deux
( fichier "service manual 808": https://www.florian-anwander.de/roland_tr808/roland_TR-808_service-manual.pdf )
ps : attention toutefois: ne pas mesurer les ohms des resistances par exemple cela ne servira à rien car elles sont soudées et influencées par les autres composants, ce qui fausse les données !!! j'avais au visuel des resistances de 820K qui faisaient 110K au multimètre, j'étais perdu, j'avais flippé pendant 2 à 3 jours....j'avais donc vérifié pas mal de resistances pourtant j'étais bon, enfin bref, je ne le savais pas, étant donné ma jeune expérience de padawan, mais mesurer les resistances dans un circuit ne peut ni apporter de soluce ni donner des indices..
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 27/06/2022 à 02:32:49 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Douglas29
37
Nouvel·le AFfilié·e
Membre depuis 15 ans
Douglas29
37
Nouvel·le AFfilié·e
Membre depuis 15 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
@Douglas29 :
donc tu pars des +5 / +15 et -15 et tu remontes la piste jusqu'à ce que ça ne bippe plus , c'est ça?
tu prends le schéma, tu pars d'où tu veux ( pour gagner un peu de temps on peut pré-selectionner des parties à vérifier...voir ci dessous ) et tu fais chaque connection qui doit être reliée à la suite avec une autre. Tout faire 1 par 1. Si tu refiles ta re808 à qqn pour la faire vérifier, cette personne fera comme cela, il n'y a pas de magie, je pense donc que c'est à ta portée, c'est simplement une question de TEMPS à consacrer. Le circuit n'est pas infini, et même si tu vas y passer du temps tu auras surtout toutes les chances de trouver le(s) problème(s) par toi-même.
De plus tu connais les composants étant donné que c'est toi qui les a soudé et que tu as tous les documents à ta portée.
Un conseil avant de se lancer si tu ne l'as pas deja fait : aller sur le groupe facebook re-808, tu vas sur le premier post et ensuite tu remontes et lis chaque post car il y a eu qqes modifs. Tu enregistres toutes les photos dans un dossier. Il faudra donc lire chaque intitulé de post, mais aussi chaque commentaire car ce sont souvent les beta-testeurs qui ont trouvé les soluces. C'est en partie grâce à cela que j'ai pu terminer ma re-808. ( aussi grâce à Zephyrin
big up )
Pour verifier le circuit, donc, je procéderai tel que :
1 : retirer la pixie cpu
2 : tout nettoyer à l'alcool iso, gratter à la brosse à dents..pour mettre en évidence chaque soudure et chaque trace du circuit. Vérifier chaque point à la loupe grossissante en prenant son temps mais également vérifier le tracé du cuivre qui peut être interrompu entre 2 points de soudure ( ça peut arriver si tu vois du pcb abimé )
3 : commencer le test de continuité par l'alim' et ensuite tu peux aller où tu veux. Comme dit précédemment, on peut "pré-selectionner" des parties comme le tronc commun par exemple et ensuite faire section par section ( section accent, kick, section snare, etc..) Je sais que, en ce qui me concerne, les plus gros problemes venaient des 2 traces coupées que j'avais dû reconnecter cela dit je savais dejà où était le problème donc c'était assez "facile".
Un indice : S'il y a un court circuit, je pense que le problème ne vient pas d'une section liée aux paramètres/réglages/knobs de son ( section où il y a les potards kick, snare etc..) car tu aurais des "sons déformés" mais que tu entendrais. Je dis ça car c'est ce qui m'était arrivé. Comme tu n'as aucun son du tout, j'attaquerai d'abord le tronc commun ( composants à vérifier en visuel + connections de : alim', main partie gauche, main partie bas, switchboard, main partie ba662, voice partie volume general etc..)
à moins que quelqu'un me contredise ( ce qui peut-être possible , je n'ai pas la science infuse ) et si tu respectes ces 3 points tu réussiras à trouver tes problèmes. C'est purement "mécanique". Cela ne peut provenir que d'une ( ou plusieurs ) liaison(s) défectueuse(s) ou d'un ( ou plusieurs ) composant(s) non adapté(s).
Concernant la pixie, qui n'a rien à voir avec le court circuit ( si tu l'enlèves il y a toujours le court circuit ? je pense qu'il n'y a aucun rapport entre ton court circuit et la pixie Cpu..sauf erreur de ma part mais bon... )
Pour ma part, ce que je ferai, lorsqu'une fois tu auras réparé le circuit, tu pourras alors inserer la pixie dans sa socket et si jamais la pixie ne fonctionne pas ( de toute façon tu n'a jamais sû et tu ne sais pas si la pixie fonctionne car ton circuit ne fonctionne pas ) : donc, au cas où la pixie ne fonctionnait pas, même punition que pour Zephyrin : soit je contacterai johan pixie via facebook et lui demanderai comment vérifier que la pixie fonctionne bien ou sinon dernier recours je racheterai une pixie cpu comme ça tu es sûr qu'elle fonctionnera ( sauf si tu es vraiment sûr de l'avoir réparé ) de toute façon la pixie se met en dernier et avant de l'installer il faut dejà que ton alim' et le circuit fonctionnent
Vous savez si on peut flasher le cpu sans le connecter au circuit?
logiquement, pour qu'il soit flashé il faut qu'il soit alimenté, donc connecté au circuit. De plus tu dois brancher midi in pour l'envoi et out de la pixie pour le retour d'information, si ce n'est pas alimenté il n'y aura pas de va et vient d'info. Si tu as un court circuit retires la pixie du circuit, normalement elle se met en toute dernière étape, après avoir verifié que l'alim' et le circuit fonctionnent. ( comme dit précédemment ..)
@Zephyrin :
Tu te rappelle ce qui s’allumait avant de flasher la CPU?
voici une video sauvée de mes archives qui montre comment se comportent les leds et boutons STEP avant le flashage du pixie cpu ( avec la pixie placée dans sa socket donc ): ( en appuyant en même temps sur POWER ON + bouton STEP 1) tu seras en mode "knight rider" : ce mode s'affichera sur les 8 premiers boutons STEP comme on voit ici ( ça défile en fonction du tempo, ce qui m'avait fait flippé au début car sur la seule autre vidéo de comparaison sur le facebook de re808 ça allait doucement ). On voit qu'à un moment le mode "knight rider" s'arrête car j'avais switché de midi IN à midi OUT ou l'inverse ? je ne m'en rappelle plus ( je tentais plusieurs trucs vu que je n'y arrivais pas ) finalement j'avais réussi à flasher grâce à tes conseils : en installant le RE-EMU avant de flasher ( truc de ouf ) et bingo ! le sequenceur s'était mis à tourner et à envoyer les sons ..j'espère que tu vas t'en sortir Zephyrin tu es mieux calé que moi en la matière, on compte sur toi
Tu peux m’indiquer les tension côté 5v moi j’ai environs 4.9V et 1.9V
il faudra que tu me dises quoi et où mesurer, je ne comprends pas trop. Des tensions 5V il y en a sur pas mal de composants.
Les 2 masses des 2 PSU sont maintenant communes c’est le cas chez toi ?
également, si tu me dis comment vérifier qu'elles sont communes je te dirai ça, mais là je ne pourrai pas te dire; Je sais juste que la masse doit être connectée partout pour que tout fonctionne. Quand j'avais eu le problème du sequenceur qui ne tournait pas, c'était parce que j'avais oublié de relier la masse de Jack A à jack B. J'avais consulté qqes videos sur youtube concernant des reparations/ maintenance de tr808, le mec disait que la masse parcourait tout le circuit, et que tout devait être interconnecté, tout est dépendant en qqe sorte.
envois moi sur facebook les messages pour les mesures ( à savoir où, relier quoi à quoi, penses à être très précis, limite si tu sais photoshoper fais moi des schémas car le temps que je capte...il y a tellement de choses différentes dans cette machine que j'ai pas envie de rester bloqué pendant 10 piges
) et je regarderai ça
donc tu pars des +5 / +15 et -15 et tu remontes la piste jusqu'à ce que ça ne bippe plus , c'est ça?
tu prends le schéma, tu pars d'où tu veux ( pour gagner un peu de temps on peut pré-selectionner des parties à vérifier...voir ci dessous ) et tu fais chaque connection qui doit être reliée à la suite avec une autre. Tout faire 1 par 1. Si tu refiles ta re808 à qqn pour la faire vérifier, cette personne fera comme cela, il n'y a pas de magie, je pense donc que c'est à ta portée, c'est simplement une question de TEMPS à consacrer. Le circuit n'est pas infini, et même si tu vas y passer du temps tu auras surtout toutes les chances de trouver le(s) problème(s) par toi-même.
De plus tu connais les composants étant donné que c'est toi qui les a soudé et que tu as tous les documents à ta portée.Un conseil avant de se lancer si tu ne l'as pas deja fait : aller sur le groupe facebook re-808, tu vas sur le premier post et ensuite tu remontes et lis chaque post car il y a eu qqes modifs. Tu enregistres toutes les photos dans un dossier. Il faudra donc lire chaque intitulé de post, mais aussi chaque commentaire car ce sont souvent les beta-testeurs qui ont trouvé les soluces. C'est en partie grâce à cela que j'ai pu terminer ma re-808. ( aussi grâce à Zephyrin
big up )Pour verifier le circuit, donc, je procéderai tel que :
1 : retirer la pixie cpu
2 : tout nettoyer à l'alcool iso, gratter à la brosse à dents..pour mettre en évidence chaque soudure et chaque trace du circuit. Vérifier chaque point à la loupe grossissante en prenant son temps mais également vérifier le tracé du cuivre qui peut être interrompu entre 2 points de soudure ( ça peut arriver si tu vois du pcb abimé )
3 : commencer le test de continuité par l'alim' et ensuite tu peux aller où tu veux. Comme dit précédemment, on peut "pré-selectionner" des parties comme le tronc commun par exemple et ensuite faire section par section ( section accent, kick, section snare, etc..) Je sais que, en ce qui me concerne, les plus gros problemes venaient des 2 traces coupées que j'avais dû reconnecter cela dit je savais dejà où était le problème donc c'était assez "facile".
Un indice : S'il y a un court circuit, je pense que le problème ne vient pas d'une section liée aux paramètres/réglages/knobs de son ( section où il y a les potards kick, snare etc..) car tu aurais des "sons déformés" mais que tu entendrais. Je dis ça car c'est ce qui m'était arrivé. Comme tu n'as aucun son du tout, j'attaquerai d'abord le tronc commun ( composants à vérifier en visuel + connections de : alim', main partie gauche, main partie bas, switchboard, main partie ba662, voice partie volume general etc..)
à moins que quelqu'un me contredise ( ce qui peut-être possible , je n'ai pas la science infuse ) et si tu respectes ces 3 points tu réussiras à trouver tes problèmes. C'est purement "mécanique". Cela ne peut provenir que d'une ( ou plusieurs ) liaison(s) défectueuse(s) ou d'un ( ou plusieurs ) composant(s) non adapté(s).
Concernant la pixie, qui n'a rien à voir avec le court circuit ( si tu l'enlèves il y a toujours le court circuit ? je pense qu'il n'y a aucun rapport entre ton court circuit et la pixie Cpu..sauf erreur de ma part mais bon... )
Pour ma part, ce que je ferai, lorsqu'une fois tu auras réparé le circuit, tu pourras alors inserer la pixie dans sa socket et si jamais la pixie ne fonctionne pas ( de toute façon tu n'a jamais sû et tu ne sais pas si la pixie fonctionne car ton circuit ne fonctionne pas ) : donc, au cas où la pixie ne fonctionnait pas, même punition que pour Zephyrin : soit je contacterai johan pixie via facebook et lui demanderai comment vérifier que la pixie fonctionne bien ou sinon dernier recours je racheterai une pixie cpu comme ça tu es sûr qu'elle fonctionnera ( sauf si tu es vraiment sûr de l'avoir réparé ) de toute façon la pixie se met en dernier et avant de l'installer il faut dejà que ton alim' et le circuit fonctionnent
Vous savez si on peut flasher le cpu sans le connecter au circuit?
logiquement, pour qu'il soit flashé il faut qu'il soit alimenté, donc connecté au circuit. De plus tu dois brancher midi in pour l'envoi et out de la pixie pour le retour d'information, si ce n'est pas alimenté il n'y aura pas de va et vient d'info. Si tu as un court circuit retires la pixie du circuit, normalement elle se met en toute dernière étape, après avoir verifié que l'alim' et le circuit fonctionnent. ( comme dit précédemment ..)
@Zephyrin :
Tu te rappelle ce qui s’allumait avant de flasher la CPU?
voici une video sauvée de mes archives qui montre comment se comportent les leds et boutons STEP avant le flashage du pixie cpu ( avec la pixie placée dans sa socket donc ): ( en appuyant en même temps sur POWER ON + bouton STEP 1) tu seras en mode "knight rider" : ce mode s'affichera sur les 8 premiers boutons STEP comme on voit ici ( ça défile en fonction du tempo, ce qui m'avait fait flippé au début car sur la seule autre vidéo de comparaison sur le facebook de re808 ça allait doucement
). On voit qu'à un moment le mode "knight rider" s'arrête car j'avais switché de midi IN à midi OUT ou l'inverse ? je ne m'en rappelle plus ( je tentais plusieurs trucs vu que je n'y arrivais pas ) finalement j'avais réussi à flasher grâce à tes conseils : en installant le RE-EMU avant de flasher ( truc de ouf ) et bingo ! le sequenceur s'était mis à tourner et à envoyer les sons ..j'espère que tu vas t'en sortir Zephyrin tu es mieux calé que moi en la matière, on compte sur toi Tu peux m’indiquer les tension côté 5v moi j’ai environs 4.9V et 1.9V
il faudra que tu me dises quoi et où mesurer, je ne comprends pas trop. Des tensions 5V il y en a sur pas mal de composants.
Les 2 masses des 2 PSU sont maintenant communes c’est le cas chez toi ?
également, si tu me dis comment vérifier qu'elles sont communes je te dirai ça, mais là je ne pourrai pas te dire; Je sais juste que la masse doit être connectée partout pour que tout fonctionne. Quand j'avais eu le problème du sequenceur qui ne tournait pas, c'était parce que j'avais oublié de relier la masse de Jack A à jack B. J'avais consulté qqes videos sur youtube concernant des reparations/ maintenance de tr808, le mec disait que la masse parcourait tout le circuit, et que tout devait être interconnecté, tout est dépendant en qqe sorte.
envois moi sur facebook les messages pour les mesures ( à savoir où, relier quoi à quoi, penses à être très précis, limite si tu sais photoshoper fais moi des schémas car le temps que je capte...il y a tellement de choses différentes dans cette machine que j'ai pas envie de rester bloqué pendant 10 piges
) et je regarderai ça n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 27/06/2022 à 18:25:32 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
En fait j’ai un autres pixie et une re-303 mais comme il est monté par dessous je peux rien vérifier
Message envoyé avec photo pour les tensions
Message envoyé avec photo pour les tensions
[ Dernière édition du message le 27/06/2022 à 18:39:25 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
re-303
n'hésites pas à me dire si besoin d'autres mesures
n'hésites pas à me dire si besoin d'autres mesures
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
Ours303
2773
Squatteur·euse d’AF
Membre depuis 15 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans

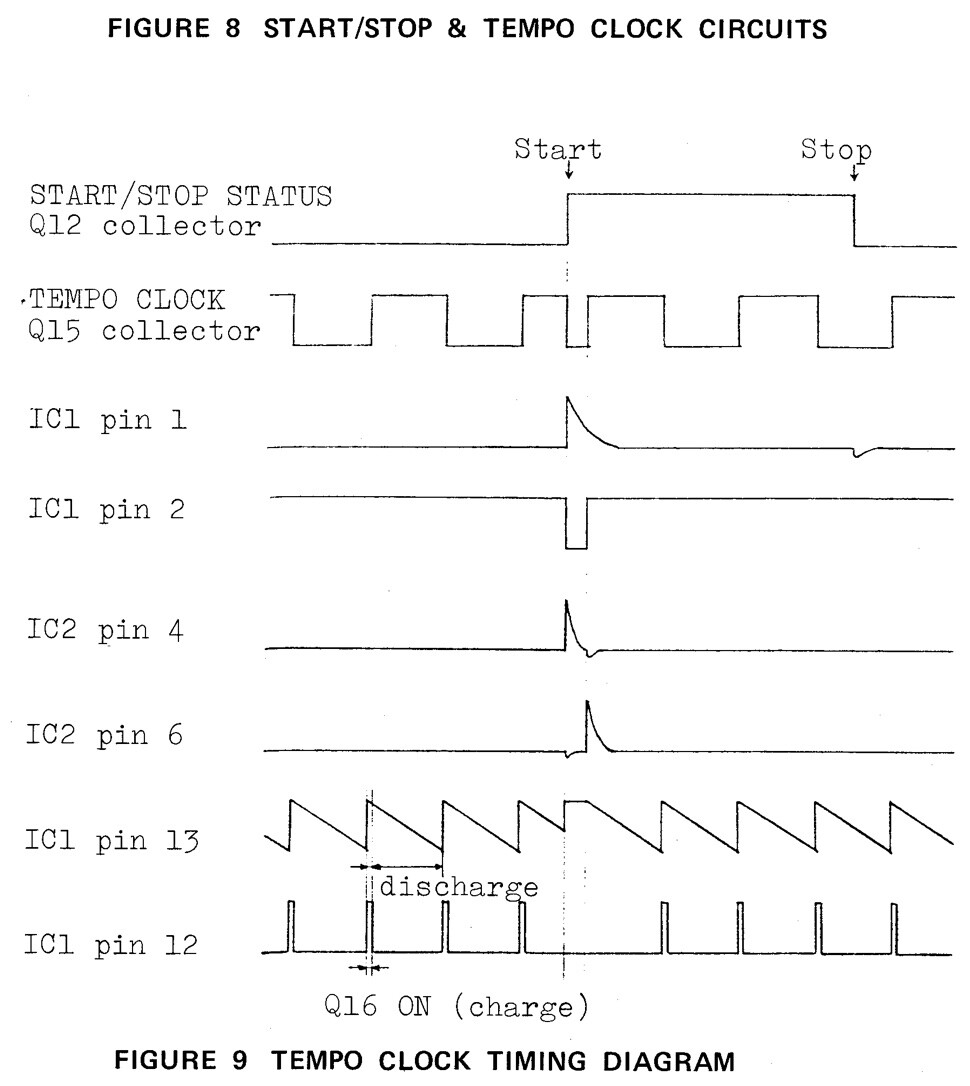

J'ai commencé à faire quelque tests avec l'oscilloscope
Sur le schéma ci dessous ce qui fonctionne en vert et ce qui ne fonctionne pas en rouge
En mauve j'ai cela constamment comme si le start était toujours détecté dans le circuit ...
Pour l'IC2 j'ai un 14584 mais une autre ref , du coup faut que je retrouve le CD40106BE qui provient de chez Tarda pour voir si cela ne vient pas de la ....
Sur le schéma ci dessous ce qui fonctionne en vert et ce qui ne fonctionne pas en rouge
En mauve j'ai cela constamment comme si le start était toujours détecté dans le circuit ...
Pour l'IC2 j'ai un 14584 mais une autre ref , du coup faut que je retrouve le CD40106BE qui provient de chez Tarda pour voir si cela ne vient pas de la ....
[ Dernière édition du message le 02/07/2022 à 13:25:03 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans

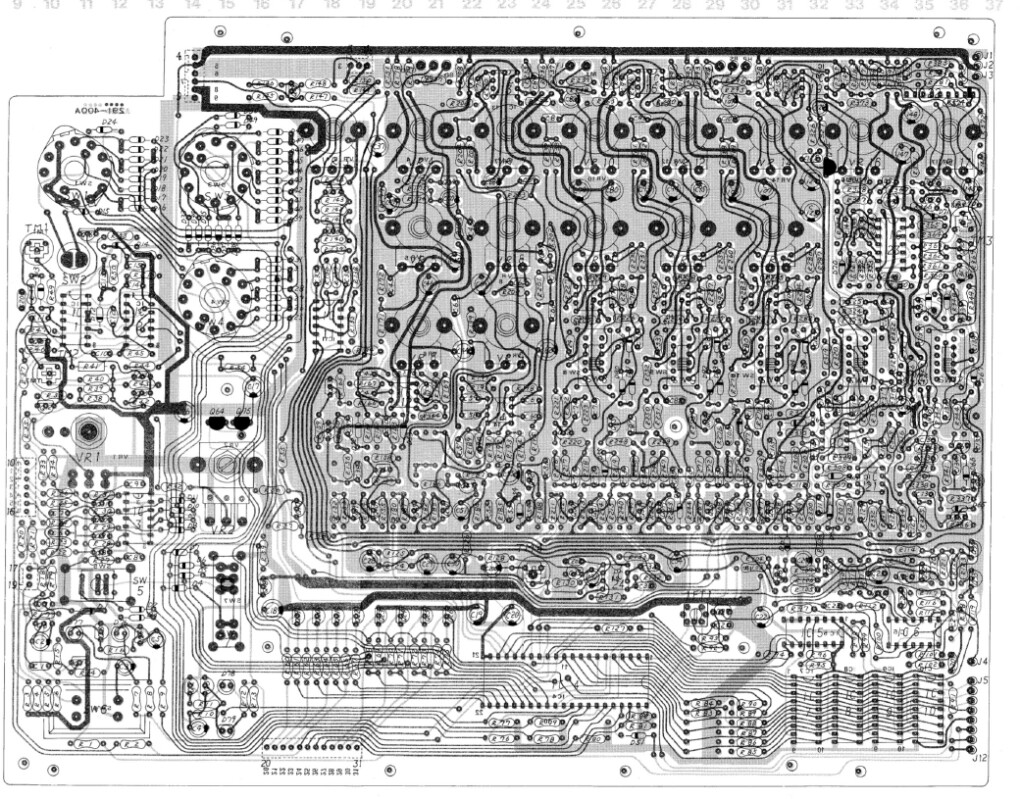

Comme j'ai un soucis de CPU c'est peut être ce bout la qui marche pas !
Le Q12 est pas exactement connecté pareil bizarre
Le Q12 est pas exactement connecté pareil bizarre
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Grâce à soundvoyager, j’ai résolu mon problème. La CPU n’est finalement pas HS, l’oubli du câblage entre les 2,cartes lui a peut être sauver la vie
Prochaine étape flasher le pixie
Prochaine étape flasher le pixie
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Première tentative de flashage , le séquenceur marche pas pour moi ...
J'ai bien réussit à flasher plusieurs trucs Bootloader, remu et RE-808.
Mais j'arrive pas à programmer une sequence c'est comme si le bouton start / stop marchait pas car je ne bascule par en mode instrument lorsque j'appuis dessus je reste sur la selection du track led qui clignote ...
J'ai bien réussit à flasher plusieurs trucs Bootloader, remu et RE-808.
Mais j'arrive pas à programmer une sequence c'est comme si le bouton start / stop marchait pas
car je ne bascule par en mode instrument lorsque j'appuis dessus je reste sur la selection du track led qui clignote ...djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Voila ce qui d'après moi ne fonctionne pas chez moi et cela n'a rien à voir avec la CPU
ce que je vais devoir vérifier à l'oscillo pour confirmer mon soucis
ce que je vais devoir vérifier à l'oscillo pour confirmer mon soucis
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Fix 77
1422
AFicionado·a
Membre depuis 19 ans
hey joli
Be the synth!
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de Fix 77 :
hey joli
merci Fix 77
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
