j'ouvre le bal pour continuer la discussion initialement entamée à partir du https://fr.audiofanzine.com/synthe-analogique/din-sync/re-303/forums/t.676388,re-808.html
étant apprenti mais en même temps un petit peu expérimenté dans les modifs techniques électroniques je pense que ça servira à tous ceux qui veulent se lancer, comme moi, dans l'aventure RE-808.
en effet, entre les composants hors de prix mais remplaçables, ou autres soucis techniques potentiels, j'espère qu'on pourra trouver pas mal d'infos ici.
Sinon il y a facebook avec le groupe RE-808 https://www.facebook.com/groups/1095915370823319 qui donne de bonnes infos, mais on ne sait pas tout
j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous
étant apprenti mais en même temps un petit peu expérimenté dans les modifs techniques électroniques je pense que ça servira à tous ceux qui veulent se lancer, comme moi, dans l'aventure RE-808.
en effet, entre les composants hors de prix mais remplaçables, ou autres soucis techniques potentiels, j'espère qu'on pourra trouver pas mal d'infos ici.
Sinon il y a facebook avec le groupe RE-808 https://www.facebook.com/groups/1095915370823319 qui donne de bonnes infos, mais on ne sait pas tout
j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 17/03/2022 à 17:32:42 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Ours303
2773
Squatteur·euse d’AF
Membre depuis 15 ans
Fix 77
1422
AFicionado·a
Membre depuis 19 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

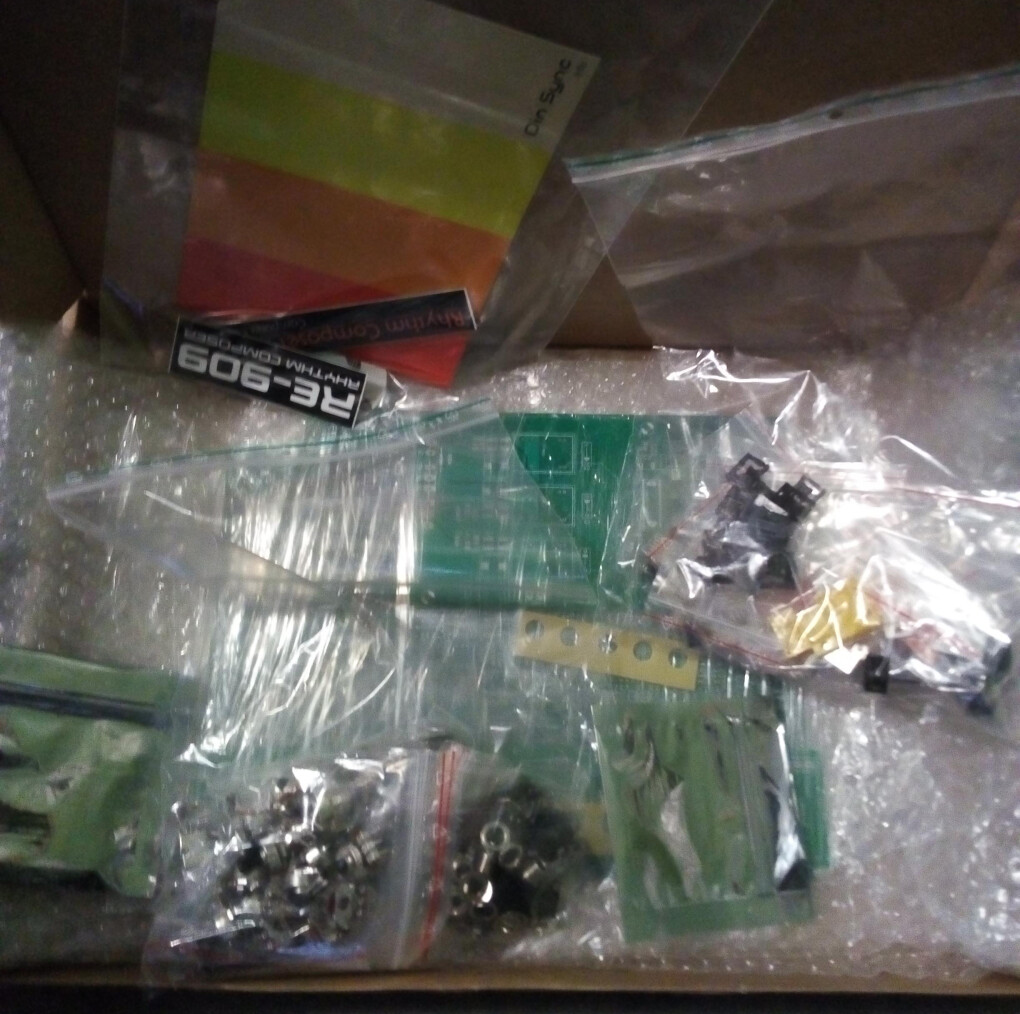

reçu ce matin... livraison en 1 semaine..c'était rapide de Suède à France ! y'a plus qu'à...( il va falloir être bien patient
)
)n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 20/03/2022 à 01:08:00 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
j'aimerais beaucoup avoir des infos sur les pièces à remplacer sur les RARE PARTS : en effet, j'ai beau chercher, je ne trouve personne qui vend sur internet des 1N60A par exemple ( pour remplacer les 1S188FM) et est ce que les 1N60P correspondent ? et on n'est plus dans le germanium mais dans le Schottky après je ne connais pas les pièces de remplacement non plus; Aussi, je n'ai pas encore pris le temps de me pencher à fond sur ce pb, mais comme j'ai juste commencé à sourcer le 560ohm PTC je me suis pris la tête pour trouver des infos, et surtout je viens de passer plusieurs jours à (essayer de) passer commande avec franco de port à 50 € chez Mouser pour les resistances condensateurs etc.. il y a beaucoup de petites pièces à commander dont certaines non dispo et qu'il faut aller commander ailleurs
et quand tu reçois une myriade de pièces et que rien n'est mentionné ( chez Go Tronic ), tu dois tout te retaper au multimètre pour trouver les valeurs de resistance par exemple...c'est complétement
alors que chez d'autres ( comme Muzikding ) tout est mentionné...bref !
Et puis si ça peut éviter de dépenser 30 euros pour 5 malheureuses diodes comme j'ai pu voir sur Ebay..
je suis en discussion avec Cv Karl car il propose le kit "rare parts" pour 79 €, et à vrai dire je trouve ça un peu cher pour des petites pièces..Dans un même temps cela vaut-il le coup si on achetait chaque pièce chez différents fournisseurs de la planète en prenant en compte les coût des divers frais de port ?
merci à vous
voici la liste :
560ohm PTC 560ohm PTC
remplacement ( 2x 1 k ohm en parallele ) :
https://www.samodular.com/product/tempco-akaneohm-1k-1-3300ppm-1-6w/?fbclid=IwAR2iSsgcUXXHrkzPkS_LJ6qbHixH4qpN0-4Pqm77kU6B3-OJ9EobzprDvJ4
ou
https://www.diysynth.de/diy-components/passive-komponenten/tempco/tempco.html?language=de&fbclid=IwAR3he3xZtvHMGZWpJmtICXorFtduG6hpo3erUOVIMWcfO8UWDOIA7TuSxAk
2SA733 (P) or (Q) 2SA733 (P)
?
2SC828 (R) or 2SC945 (P) or 2SC536 (F) 2SC828 (R)
?
2SC945 (P) or (Q) 2SC945 (P)
?
2SK30A (GR) 2SK30A (GR)
?
2SK30A (Y) 2SK30A (Y)
?
1S188FM 1S188FM
?
HD14584B HD14584B
?
2SC2021 (R) or (Q) or (S) 2SC2021 (R)
?
2SA937 (R) or (Q) or (S) 2SA937 (R)
?
SDG5P-502 Alps SDDF-3
?
et quand tu reçois une myriade de pièces et que rien n'est mentionné ( chez Go Tronic ), tu dois tout te retaper au multimètre pour trouver les valeurs de resistance par exemple...c'est complétement alors que chez d'autres ( comme Muzikding ) tout est mentionné...bref !Et puis si ça peut éviter de dépenser 30 euros pour 5 malheureuses diodes comme j'ai pu voir sur Ebay..
je suis en discussion avec Cv Karl car il propose le kit "rare parts" pour 79 €, et à vrai dire je trouve ça un peu cher pour des petites pièces..Dans un même temps cela vaut-il le coup si on achetait chaque pièce chez différents fournisseurs de la planète en prenant en compte les coût des divers frais de port ?
merci à vous
voici la liste :
560ohm PTC 560ohm PTC
remplacement ( 2x 1 k ohm en parallele ) :
https://www.samodular.com/product/tempco-akaneohm-1k-1-3300ppm-1-6w/?fbclid=IwAR2iSsgcUXXHrkzPkS_LJ6qbHixH4qpN0-4Pqm77kU6B3-OJ9EobzprDvJ4
ou
https://www.diysynth.de/diy-components/passive-komponenten/tempco/tempco.html?language=de&fbclid=IwAR3he3xZtvHMGZWpJmtICXorFtduG6hpo3erUOVIMWcfO8UWDOIA7TuSxAk
2SA733 (P) or (Q) 2SA733 (P)
?
2SC828 (R) or 2SC945 (P) or 2SC536 (F) 2SC828 (R)
?
2SC945 (P) or (Q) 2SC945 (P)
?
2SK30A (GR) 2SK30A (GR)
?
2SK30A (Y) 2SK30A (Y)
?
1S188FM 1S188FM
?
HD14584B HD14584B
?
2SC2021 (R) or (Q) or (S) 2SC2021 (R)
?
2SA937 (R) or (Q) or (S) 2SA937 (R)
?
SDG5P-502 Alps SDDF-3
?
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 20/03/2022 à 02:09:58 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Ours303
2773
Squatteur·euse d’AF
Membre depuis 15 ans
J'avais lu sur le forum ladyada que les 808 en 2SC945P produisent un kick plus grave que celles en 536F, je ne sais pas si c'est vrai, mais à l'époque c'était des discussions des gens actuellement très actifs sur le forum dinsync. Du coup de toute façon c'est beaucoup plus simple et moins cher de se procurer des 945P.
Si je me rappelle bien, car ça fait plus d'1 an que je n'ai pas eu de TR808 entre les mains.
Les HD14584B, il y en a 2, celui du séquenceur ça n'a aucune importance on peut le remplacer par n'importe quel équivalent. Par contre celui du cow bell, c'est mieux de mettre un HD14584B, avec un équivalent il y aura une légère incidence sur le son de l'instrument. Mais bon si on a qu'un équivalent faut faire avec, ça ne sera pas pire qu'un clone en carton. Désolé pour les trolls avec votre photo more cowbell, c'est un sujet qui ne vous concerne pas, pas la peine de poster votre rhétorique habituelle ici.
Le 2SC828 n'est pas indispensable pour le noise, la légende urbaine comme quoi Roland a arrêté la production de cette boite à rythme on y a tous cru mais c'est des conneries. Je connais quelqu'un qui a acheté une TR808 toute d'origine, il y avait un 2SC945P sélectionné. Il suffit de prendre 5 ou 6 de ces transistors, de souder des tulipes à son emplacement, à l'oreille de sélectionner le meilleur, celui qui produira le plus de noise pour obtenir le snappy le plus effectif.
Je vais poster le même sujet sur le thread RE-909, comme j'ai déjà assemblé plusieurs clones de 909 je connais quelques tips.
Si je me rappelle bien, car ça fait plus d'1 an que je n'ai pas eu de TR808 entre les mains.
Les HD14584B, il y en a 2, celui du séquenceur ça n'a aucune importance on peut le remplacer par n'importe quel équivalent. Par contre celui du cow bell, c'est mieux de mettre un HD14584B, avec un équivalent il y aura une légère incidence sur le son de l'instrument. Mais bon si on a qu'un équivalent faut faire avec, ça ne sera pas pire qu'un clone en carton.
Désolé pour les trolls avec votre photo more cowbell, c'est un sujet qui ne vous concerne pas, pas la peine de poster votre rhétorique habituelle ici.Le 2SC828 n'est pas indispensable pour le noise, la légende urbaine comme quoi Roland a arrêté la production de cette boite à rythme on y a tous cru mais c'est des conneries. Je connais quelqu'un qui a acheté une TR808 toute d'origine, il y avait un 2SC945P sélectionné. Il suffit de prendre 5 ou 6 de ces transistors, de souder des tulipes à son emplacement, à l'oreille de sélectionner le meilleur, celui qui produira le plus de noise pour obtenir le snappy le plus effectif.
Je vais poster le même sujet sur le thread RE-909, comme j'ai déjà assemblé plusieurs clones de 909 je connais quelques tips.
[ Dernière édition du message le 20/03/2022 à 11:35:56 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Pour les diodes Germanium j'ai trouvé ça sur le forum de la Yocto
Semblerait donc que les 1n60P serait pas si mal que cela !
J'en ai en stock du coup ça vaut le coup de poser la question sur le forum Re-808.
Pour le HD14584B c'est vrai qu'il y en a qu'un remplaçable par le CD40106BE....
Moi j'ai deux IC comme ça de TC4584BP je pense que ça devrait le faire ! Sinon j'ai en peut être dans la 8060 fait maison pour comparer
Citation :
Hi,
The major difference I see is the I FSM, ie the forward surge current on the P version is higher, which should be no issue I think.
Also the junction Capacitance is different, don't know what that will do to the sound..
http://tydiodes.com/manage/product/pic/2007626233549.pdf
http://www.allaboutcircuits.com/vol_3/chpt_3/3.html
Edit: Seems like the 1s188fm originals in the 808 are more towards the 1n60p than the 1n60 regarding Ifsm and jC. Hard to find a datasheet for those.
Semblerait donc que les 1n60P serait pas si mal que cela !
J'en ai en stock du coup ça vaut le coup de poser la question sur le forum Re-808.
Pour le HD14584B c'est vrai qu'il y en a qu'un remplaçable par le CD40106BE....
Moi j'ai deux IC comme ça de TC4584BP je pense que ça devrait le faire ! Sinon j'ai en peut être dans la 8060 fait maison pour comparer
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Ours303
2773
Squatteur·euse d’AF
Membre depuis 15 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Est ce que l'un de vous deux arrives à poster quelque chose sur le Facebook de la RE-808 sans avoir besoin d'attendre une approbation ?
La j'ai l'impression de me retrouver exclue sans l'être !
Question posé ce matin ou j'ai eu un message en attente d'approbation !!!
La j'ai l'impression de me retrouver exclue sans l'être !
Question posé ce matin ou j'ai eu un message en attente d'approbation !!!
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Citation de djzephyrin :
Est ce que l'un de vous deux arrives à poster quelque chose sur le Facebook de la RE-808 sans avoir besoin d'attendre une approbation ?
La j'ai l'impression de me retrouver exclue sans l'être !
Question posé ce matin ou j'ai eu un message en attente d'approbation !!!
ah mince ! ta question est la bienvenue pourtant, et sera utile à tous ! Je ne sais pas comment l'admin gère les posts du groupe RE-808.. allez, je viens de publier une photo de la bonne reception du kit, mon blaze fessebouc c'est "itrema moise", et pour l'instant je n'ai rien en attente d'approbation, et si je suis publié et toi non, c'est que tu es probablement blacklisté ou en attente d'approbation pour "comportement déviant"
j'espère que tu pourras publier également ton circuit PSU
d'après Cv Karl tu peux remplacer les 1N60A par des NOS Unizon 1K188FM > https://www.digipart.com/part/1K188FM
ou des https://www.retroamplis.com/1N60MS/en
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 20/03/2022 à 19:26:47 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
L'admin c'est surement Stagger Lee c'est sans doute lui qui a créé le groupe d'ailleurs.
J'ai voulu une fois critiquer la fameuse PSU de merde et cela ne lui a certainement pas plus du coup je peux encore répondre à des sujets mais je peux rien mettre.
J'ai informé Paul , mais pour lui l'endroit officiel est le forum qui est pour ainsi dire mort ...
En fait les 1N60A c'est déjà pour remplacé autre chose qui a un nom ressemblant a 1K188FM
J'ai voulu une fois critiquer la fameuse PSU de merde et cela ne lui a certainement pas plus du coup je peux encore répondre à des sujets mais je peux rien mettre.
J'ai informé Paul , mais pour lui l'endroit officiel est le forum qui est pour ainsi dire mort ...
En fait les 1N60A c'est déjà pour remplacé autre chose qui a un nom ressemblant a 1K188FM
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Trouvé dans le forum RE-303 quelqu'un a du bruit avec la fameuse safety PSU
Ours303
2773
Squatteur·euse d’AF
Membre depuis 15 ans
Te prends pas la tête publie sur le forum RE-303, même si la section est RE-808 est inactive, ça sera actif un jour.
Les premiers mois de la RE-303 il y avait que les pcb et la coil type sumida, personne sur le forum et on savait même pas si il y allait avoir un CPU et un boitier un jour... Puis les choses avaient évolué, par la suite il y a même eu un tutoriel de montage.
C'est que le début de la RE-808, ça évoluera, pour l'instant perso je n'ai même pas les sous pour acheter mon kit.
Mais je vais économiser, me priver de certaines choses, j'aurai les sous avant la fin 2022.
Je me rappelle le TTSH et le syncussion je n'ai pas eu les sous de suite, j'ai acheté après.
T'as raison les ic de toshiba badgés TC sont généralement anciens, par contre ceux que t'as je pense c'est récent, parce ceux qui sont anciens à côté de l'encoche t'as toujours un T sérigraphié en gros. L'encre est souvent de couleur claire et la plupart c'est écrit japan dessus.
Edit: je n'ai pas de 4584 par toshiba, mais j'ai photographié des IC de la marque qui datent des années 80.
Un TC4006 et de la ram qu'on trouvait souvent chez Roland, TC5514APL.
L'icc de droite n'est pas badgé japan, mais il est 100% original, c'est un occasion qu'un pote m'a donné, il vient d'une TB303 ou TR606:
Les premiers mois de la RE-303 il y avait que les pcb et la coil type sumida, personne sur le forum et on savait même pas si il y allait avoir un CPU et un boitier un jour... Puis les choses avaient évolué, par la suite il y a même eu un tutoriel de montage.
C'est que le début de la RE-808, ça évoluera, pour l'instant perso je n'ai même pas les sous pour acheter mon kit.
Mais je vais économiser, me priver de certaines choses, j'aurai les sous avant la fin 2022.Je me rappelle le TTSH et le syncussion je n'ai pas eu les sous de suite, j'ai acheté après.
T'as raison les ic de toshiba badgés TC sont généralement anciens, par contre ceux que t'as je pense c'est récent, parce ceux qui sont anciens à côté de l'encoche t'as toujours un T sérigraphié en gros. L'encre est souvent de couleur claire et la plupart c'est écrit japan dessus.
Edit: je n'ai pas de 4584 par toshiba, mais j'ai photographié des IC de la marque qui datent des années 80.
Un TC4006 et de la ram qu'on trouvait souvent chez Roland, TC5514APL.
L'icc de droite n'est pas badgé japan, mais il est 100% original, c'est un occasion qu'un pote m'a donné, il vient d'une TB303 ou TR606:
[ Dernière édition du message le 21/03/2022 à 10:19:53 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

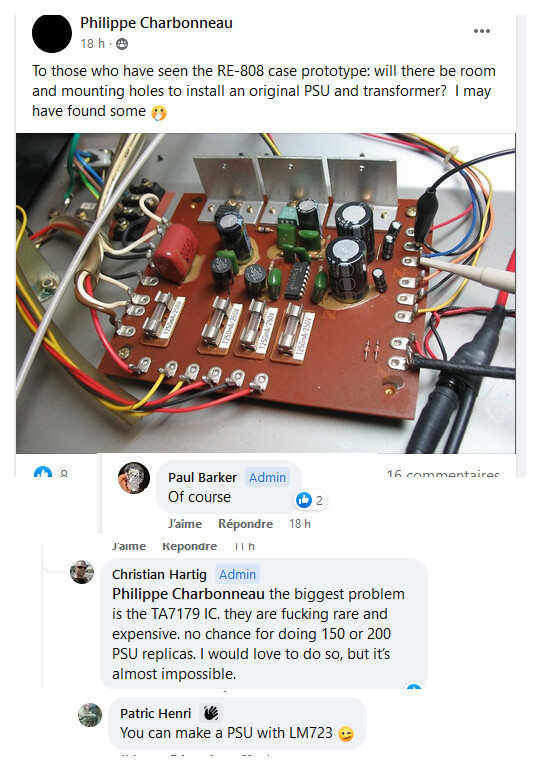

du coup ça ne reviendrait pas trop cher le PSU ?
à vue de nez il me semble que les composants ne coutent pas la peau du ( completer )
le circuit original, tel quel, est introuvable sinon il faudrait trouver une 808 en piteux état,
mais j'ai vu djzephyrin sortir son circuit \°/ c'est alléchant
dire que j'ai le safety PSU "officiel" que j'ai sans doute payé pour rien
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 22/03/2022 à 00:15:07 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

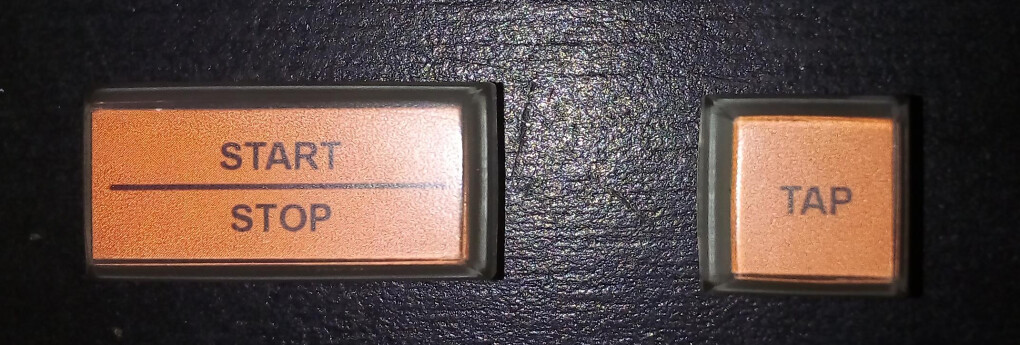

j'avais commandé un set de bouton START / STOP et TAP à Cv Karl pour 24 euros les 2.
Je les ai reçu dans la semaine, ils ont l'air solides et en super qualité
Je les ai reçu dans la semaine, ils ont l'air solides et en super qualité
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 28/03/2022 à 01:04:02 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
