sinon pour info voici quelques modifs importantes à faire au niveau du BOM :
> mon cowbell n'avait pas une gamme de frequence assez large en Tp6, lorsque je mettais le trimpot à fond je n'arrivais pas à monter la frequence, j'arrivais vers les 490hz alors qu'il faut 540, il faudra changer la resistance R44 - TP6 (150k) et la remplacer par une autre entre 100K et 60K. La plage de frequence sera plus étendue, là c'est trop serré avec 150K, ça ne monte pas assez.
Donc voilà c'est mis ! J'ai soudé un 75K à la place du 150K et j'ai pu regler convenablement, maintenant j'ai un vrai son de cowbell
> Le clap est trop "bright" / aigu avec la resistance R333 de 10K, ça fait un peu mal aux oreilles ( oui le son est à donf dans mon studio
)
il faut mettre à la place ( ou la dessouder si c'est deja en place ) une resistance entre 22K et 26K. Ou bien un trimpot de 50K lineaire et le regler à votre convenance.
Voilà je viens de mettre une 24K et là le clap sonne maintenant d'enfer
ce sont plusieurs personnes qui ont recommandé ces modifs sur le forum facebook re808, je les ai testées et approuvées en comparant avec des samples de cowbell & clap de 808, le son du cowbell et du clap sont maintenant au rendez-vous
J'ai jamais eu de problème avec les molex.
Par contre je prend la marque et pas l'ersatz chinois...
J'ai bien avancé aujourd'hui j'ai terminé de souder les diodes, resistances , les trimers, les supports IC et les transistors.
Coup de chance j'avais 2 2SKA30A GR au milieu de plein d'Y .
comme j'ai aussi plusieurs 2 SC828 j'en ai pris un avec un HFE de 335. Les miens sont des C828 A, mais en cherchant j'ai trouvé que le A n'avait rien avoir avec la classification.
Du coup c'est soit des R ou soit des S que j'ai car le HFE tourne entre 303 et 350
J'ai aussi soudé les condo céramic et j'ai fait une partie des polyesters.
La j'ai mis tous les nichichon que j'avais je vais devoir finir avec des petits verts au mica car j'ai pas les valeurs restantes en nichichon.
De toute manière ça change rien au niveau son...
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
alors ce matin j'avais reçu les dissipateurs ( le premier à gauche je l'avais raccourci mais mauvaise idée, bref ...et je les ai levé avec une vis en dessous plutôt que de les river sur le circuit, pour que ça prenne mieux l'air..enfin, j'imagine..) et la graisse thermique, j'ai pu terminer le PSU et le tester, tout ok, c'est deja une belle étape de franchie !

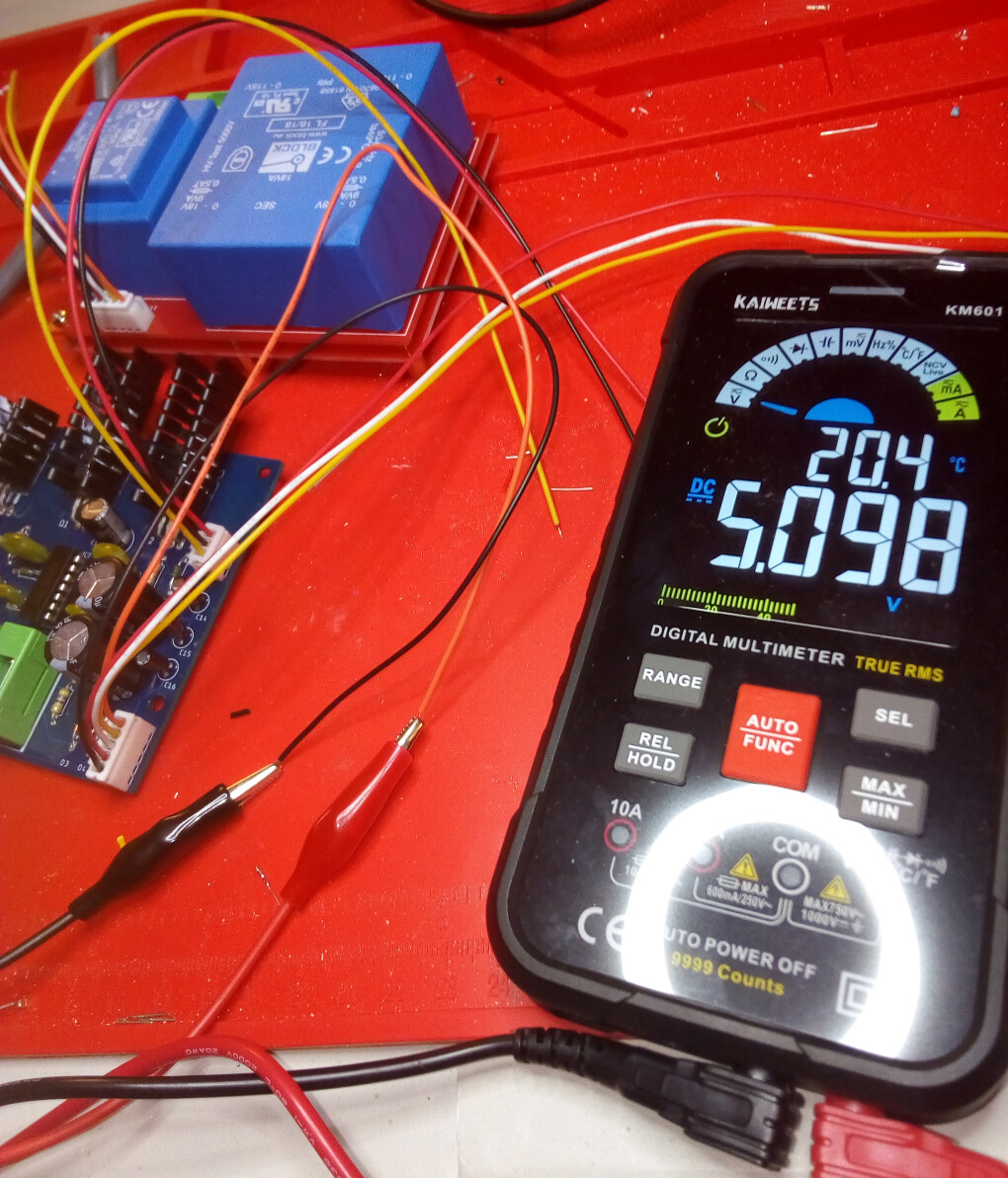

j'ai suivi les prises de mesure en page 9 de djzephyrin
voilà, il me reste :
-> du wiring JST molex à sertir il y en a peut être une 50aine à faire
-> du wiring sur le voice / main / jacks / midi
-> le pixie et le sysex ( j'avais deja fait des envois sysex sur d'autres machines ) ça a l'air d'être prise de tête leur truc car, apparemment, on peut le flinguer si le sysex plante... je vais me concentrer dessus bientôt.
-> et le dernier truc où je demanderai conseil ( je n'ai pas encore regardé à vrai dire ) ce sera comment relier le PSU à la RE808 mais bon faut deja que je termine le wiring / sertissage JST et la pixie, ça fait deja un peu de taf..
encore une fois Merci et Bravo à djzephyrin pour les explicatifs et le circuit \°/ ça me permet d'avancer à vitesse grand V
j'ai suivi les prises de mesure en page 9 de djzephyrin
voilà, il me reste : -> du wiring JST molex à sertir il y en a peut être une 50aine à faire
-> du wiring sur le voice / main / jacks / midi
-> le pixie et le sysex ( j'avais deja fait des envois sysex sur d'autres machines ) ça a l'air d'être prise de tête leur truc car, apparemment, on peut le flinguer si le sysex plante... je vais me concentrer dessus bientôt.
-> et le dernier truc où je demanderai conseil ( je n'ai pas encore regardé à vrai dire ) ce sera comment relier le PSU à la RE808 mais bon faut deja que je termine le wiring / sertissage JST et la pixie, ça fait deja un peu de taf..
encore une fois Merci et Bravo à djzephyrin pour les explicatifs et le circuit \°/ ça me permet d'avancer à vitesse grand V
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 15/05/2022 à 03:17:50 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
j'ai presque terminé, c'est une question de jours, enfin faut pas s'enflammer on ne sait jamais
stp djzephyrin :

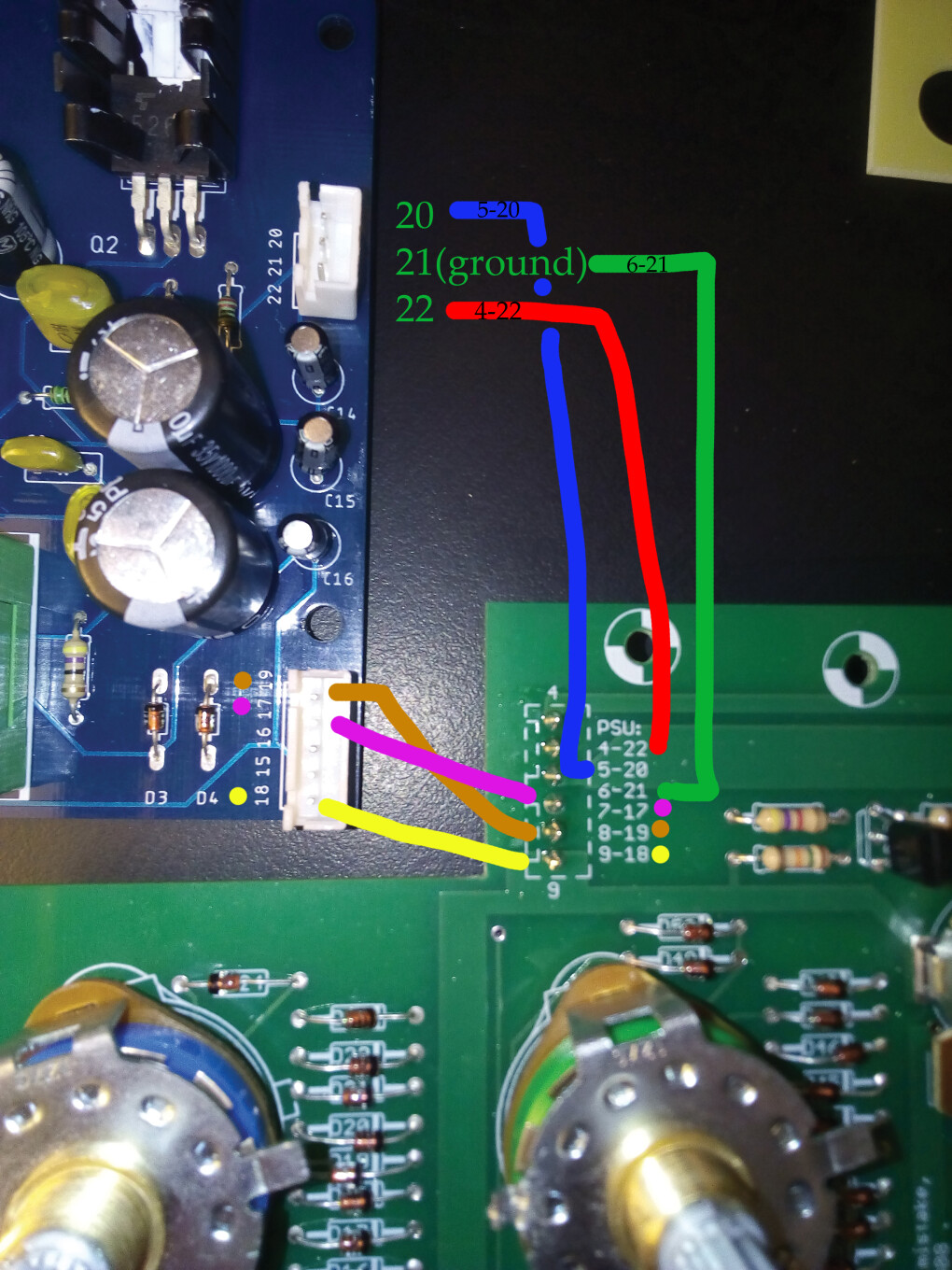

- image1 : peux tu valider l'image des raccordements PSU / MAIN ci dessous ?
- et image2 : il y a des grounds à relier sur jacks / main, mais il faut que je relie le ground du 220v sur tous les grounds comme dans le schéma ou je peux m'en passer ? je vais prendre le jus sinon ?
stp djzephyrin :
- image1 : peux tu valider l'image des raccordements PSU / MAIN ci dessous ?
- et image2 : il y a des grounds à relier sur jacks / main, mais il faut que je relie le ground du 220v sur tous les grounds comme dans le schéma ou je peux m'en passer ? je vais prendre le jus sinon ?
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 18/05/2022 à 00:11:15 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
tout ok, tests de continuité ok dans tous les molex, il y a juste à brancher le main aux jacks et l'alim' avec le midi...il restera la pixie à installer avant de sortir du son..enfin, si ça sort !! pour l'instant c'est mystère
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 19/05/2022 à 19:12:28 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans

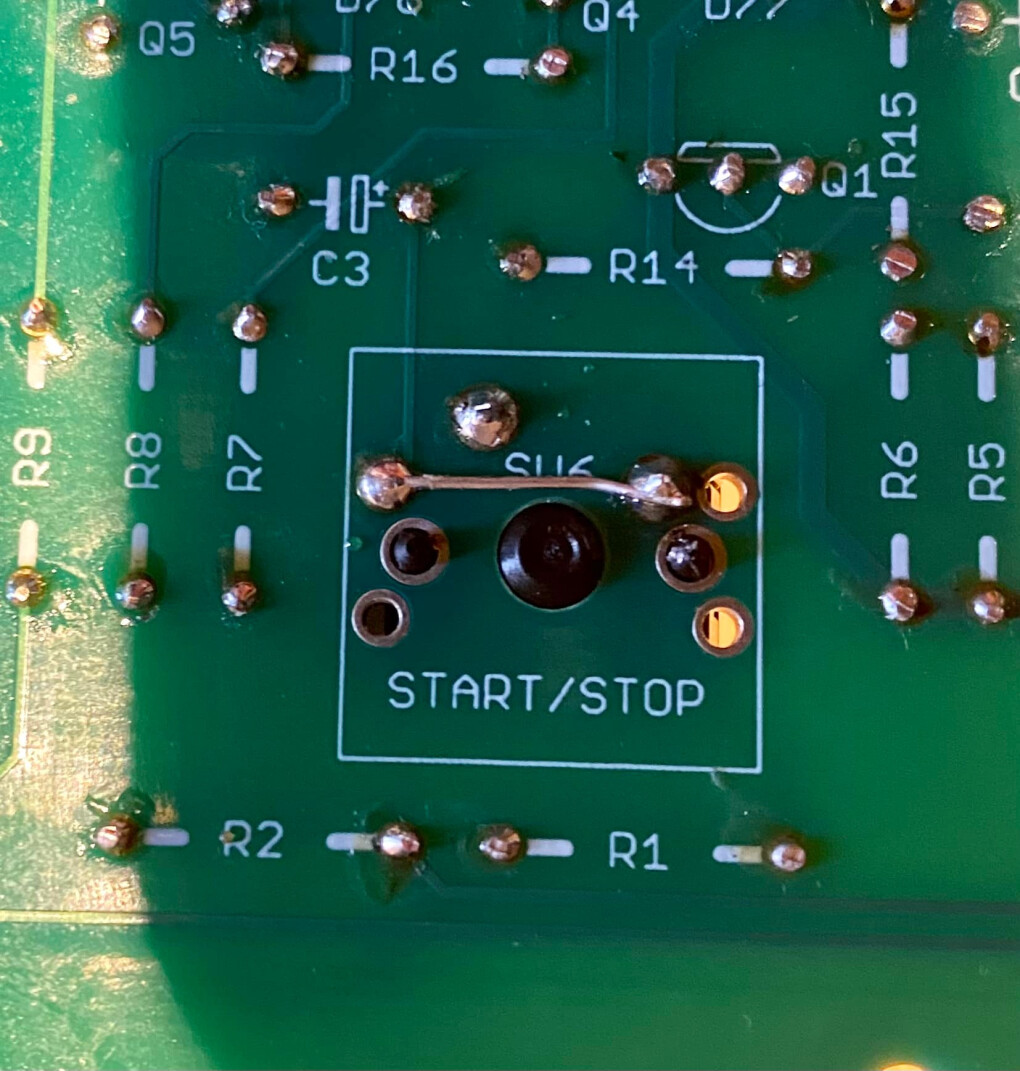

Est ce que tu as vus qu'il fallait faire ce mod ? Sinon le bouton Start / Stop ne marche pas ....
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans

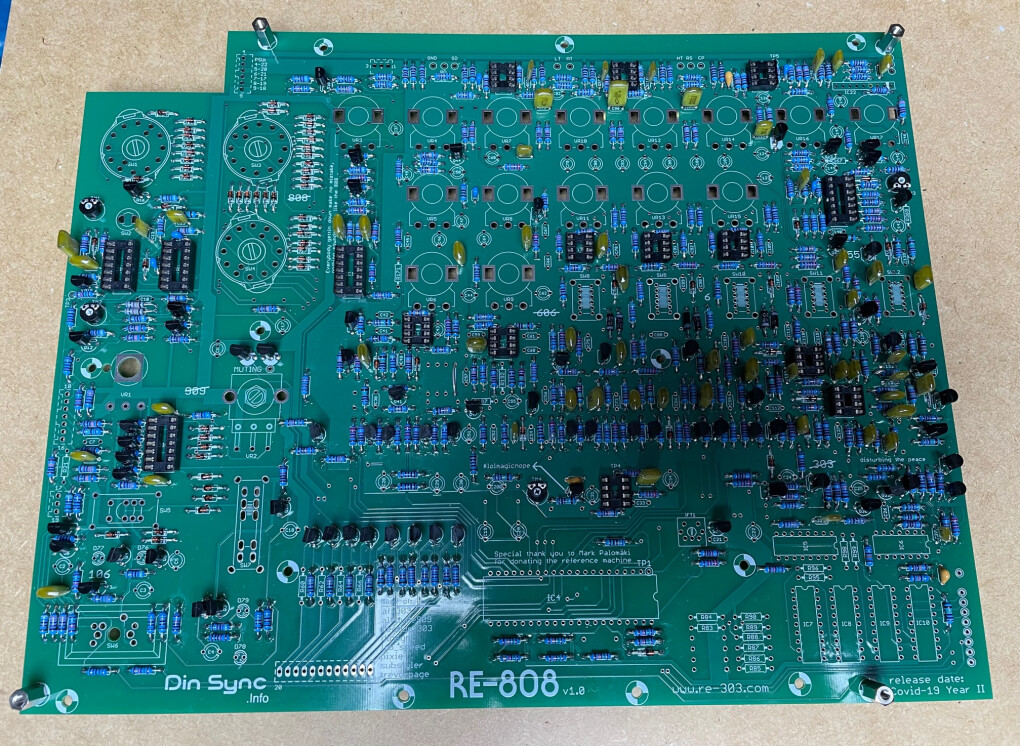

Voilà, le plus gros du montage est terminé et surtout tout fonctionne nickel ( il me reste la calibration du cowbell, et le case à acheter qui va peut-être couter une blinde..
)
je voulais remercier tous les contributeurs, spécialement Dj Zephyrin pour son aide précieuse sans qui je n'aurai pas encore terminé, notamment avec la réplique de l'alimentation qu'il a fait fabriquer et en fournissant la puce et transistors d'origine. N'hésitez pas à lui en reserver, je ne sais pas s'il en a fait beaucoup, car c'est vrai que l'alim' fournie par Din Sync est bien mais ce n'est pas une réplique, certaines pièces sont chères, dures à trouver ( voire introuvables ) et à souder ( smd ). Je certifie ici ( voir la video ) qu'il n'y a aucun noise, j'ai un son de malade qui claque et que tout fan de 808 comme moi peut attendre. ( je suis fan des roland, j'ai deja une 909, 707, 505..)
En tout cas cette re-808 est un excellent compromis pour éviter de payer une 808 à 6000 euros. En ce qui concerne les clones, je n'en n'ai pas trouvé à la hauteur. ( sur la Yocto je trouve que le kick est bien mais le reste est fade, sur la behringer c'est l'inverse je trouve le kick decevant..la roland tr8..bref..passons..en tout cas si vous ne ressentez pas de difference avec une 808 originale, jetez vous sur un clone ça vous coutera moins cher et ce sera moins prise de tête)
Sur Audiofanzine, on peut, ici, en France ( voire dans le monde ), se vanter, sauf erreur de ma part, d'avoir assemblé et fait fonctionner en ce jour du 20 mai 2022 la première réplique dans son intégralité depuis l'arrêt de sa fabrication en 1983 de la Tr-808 ( circuit, gabarit, boutons, puces, transistors.. ) avec d'un coté : le "Main Board" avec les boutons fournis par la société Din Sync et de l'autre : le circuit d'alimentation reproduite par Dj Zephyrin
Mention spéciale également à Carlos aka Cv Karl qui a fourni les puces et transistors d'origine ainsi que les boutons "Start/ Stop" et "Tap" qui ont été spécialement moulé en résine.
) je voulais remercier tous les contributeurs, spécialement Dj Zephyrin pour son aide précieuse sans qui je n'aurai pas encore terminé, notamment avec la réplique de l'alimentation qu'il a fait fabriquer et en fournissant la puce et transistors d'origine. N'hésitez pas à lui en reserver, je ne sais pas s'il en a fait beaucoup, car c'est vrai que l'alim' fournie par Din Sync est bien mais ce n'est pas une réplique, certaines pièces sont chères, dures à trouver ( voire introuvables ) et à souder ( smd ). Je certifie ici ( voir la video ) qu'il n'y a aucun noise, j'ai un son de malade qui claque et que tout fan de 808 comme moi peut attendre. ( je suis fan des roland, j'ai deja une 909, 707, 505..)
En tout cas cette re-808 est un excellent compromis pour éviter de payer une 808 à 6000 euros. En ce qui concerne les clones, je n'en n'ai pas trouvé à la hauteur. ( sur la Yocto je trouve que le kick est bien mais le reste est fade, sur la behringer c'est l'inverse je trouve le kick decevant..la roland tr8..bref..passons..en tout cas si vous ne ressentez pas de difference avec une 808 originale, jetez vous sur un clone ça vous coutera moins cher et ce sera moins prise de tête
)Sur Audiofanzine, on peut, ici, en France ( voire dans le monde ), se vanter, sauf erreur de ma part, d'avoir assemblé et fait fonctionner en ce jour du 20 mai 2022 la première réplique dans son intégralité depuis l'arrêt de sa fabrication en 1983 de la Tr-808 ( circuit, gabarit, boutons, puces, transistors.. ) avec d'un coté : le "Main Board" avec les boutons fournis par la société Din Sync et de l'autre : le circuit d'alimentation reproduite par Dj Zephyrin
Mention spéciale également à Carlos aka Cv Karl qui a fourni les puces et transistors d'origine ainsi que les boutons "Start/ Stop" et "Tap" qui ont été spécialement moulé en résine.
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 21/05/2022 à 12:27:40 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
tu parles de quel cable ? celui du switchboard ? je pense que c'est possible de le changer et de mettre du jst molex, ça revient au même je pense.
Au moins avec le strap c'est plus pratique, tu n'auras pas 24 connections à sertir
De mon coté je ne suis pas ultra fan des molex, c'est pas ce qu'il y a de mieux dans le genre "sûr et costaud", si tu ne sertis pas bien ça se barre... si j'avais sû j'aurai soudé directement sur certaines parties...mais bon pour la maintenance c'est plus simple d'avoir juste à débrancher les molex plutôt que de dessouder
Au moins avec le strap c'est plus pratique, tu n'auras pas 24 connections à sertir
De mon coté je ne suis pas ultra fan des molex, c'est pas ce qu'il y a de mieux dans le genre "sûr et costaud", si tu ne sertis pas bien ça se barre... si j'avais sû j'aurai soudé directement sur certaines parties...mais bon pour la maintenance c'est plus simple d'avoir juste à débrancher les molex plutôt que de dessouder
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 21/05/2022 à 18:46:41 ]
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
sinon pour info voici quelques modifs importantes à faire au niveau du BOM :> mon cowbell n'avait pas une gamme de frequence assez large en Tp6, lorsque je mettais le trimpot à fond je n'arrivais pas à monter la frequence, j'arrivais vers les 490hz alors qu'il faut 540, il faudra changer la resistance R44 - TP6 (150k) et la remplacer par une autre entre 100K et 60K. La plage de frequence sera plus étendue, là c'est trop serré avec 150K, ça ne monte pas assez.
Donc voilà c'est mis ! J'ai soudé un 75K à la place du 150K et j'ai pu regler convenablement, maintenant j'ai un vrai son de cowbell
> Le clap est trop "bright" / aigu avec la resistance R333 de 10K, ça fait un peu mal aux oreilles ( oui le son est à donf dans mon studio
)il faut mettre à la place ( ou la dessouder si c'est deja en place ) une resistance entre 22K et 26K. Ou bien un trimpot de 50K lineaire et le regler à votre convenance.
Voilà je viens de mettre une 24K et là le clap sonne maintenant d'enfer
ce sont plusieurs personnes qui ont recommandé ces modifs sur le forum facebook re808, je les ai testées et approuvées en comparant avec des samples de cowbell & clap de 808, le son du cowbell et du clap sont maintenant au rendez-vous
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 22/05/2022 à 02:17:04 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Citation de soundvoyager :
tu parles de quel cable ? celui du switchboard ? je pense que c'est possible de le changer et de mettre du jst molex, ça revient au même je pense.
Au moins avec le strap c'est plus pratique, tu n'auras pas 24 connections à sertir
De mon coté je ne suis pas ultra fan des molex, c'est pas ce qu'il y a de mieux dans le genre "sûr et costaud", si tu ne sertis pas bien ça se barre... si j'avais sû j'aurai soudé directement sur certaines parties...mais bon pour la maintenance c'est plus simple d'avoir juste à débrancher les molex plutôt que de dessouder
J'ai jamais eu de problème avec les molex.
Par contre je prend la marque et pas l'ersatz chinois...
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
c'est plutôt le fait de sertir, c'est là où je pêche il y a 1 cable qui s'est fait la malle . J'ai une pince pour sertir, mais je ne dois pas avoir le coup de main à 100%, et c'est vrai que je manipule pas mal le main board avec des soudures/ réglages...et quand tout est relié ça devient l'usine à gaz. J'en ai quand même sertit pas mal, donc 1 seul qui s'est barré ça reste un score honorable ! J'ai pris les molex chez Mouser donc c'est du vrai de vrai. Le metal qui sertit est resté dans le molex, et le cable out... impossible d'enlever ce qui est resté coincé à l'intérieur...
du coup j'ai soudé le cable...voilà comme ça, ça ne me prend plus la tête après faudra que je m'adapte quand je recevrai le "golden" case ( après le "safety" psu ) je vais devoir le dessouder ( ou pas ) ce sera la surprise
voila le son après le calibrage >>
. J'ai une pince pour sertir, mais je ne dois pas avoir le coup de main à 100%, et c'est vrai que je manipule pas mal le main board avec des soudures/ réglages...et quand tout est relié ça devient l'usine à gaz. J'en ai quand même sertit pas mal, donc 1 seul qui s'est barré ça reste un score honorable ! J'ai pris les molex chez Mouser donc c'est du vrai de vrai. Le metal qui sertit est resté dans le molex, et le cable out... impossible d'enlever ce qui est resté coincé à l'intérieur... du coup j'ai soudé le cable...voilà comme ça, ça ne me prend plus la tête après faudra que je m'adapte quand je recevrai le "golden" case ( après le "safety" psu ) je vais devoir le dessouder ( ou pas ) ce sera la surprise voila le son après le calibrage >>
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 22/05/2022 à 03:11:19 ]
Douglas29
37
Nouvel·le AFfilié·e
Membre depuis 15 ans
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Les pins à sertir chez mouser , je me suis fait avoir par des modèles en bandes mais tenus par la tête. Une vrai merde à sertir
et surtout à détacher de souvenirs. Habituellement je les prends chez Reichelt comme ça je suis sure que ce sont bien des individuelles…
et surtout à détacher de souvenirs. Habituellement je les prends chez Reichelt comme ça je suis sure que ce sont bien des individuelles…djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
J'ai bien avancé aujourd'hui j'ai terminé de souder les diodes, resistances , les trimers, les supports IC et les transistors.
Coup de chance j'avais 2 2SKA30A GR au milieu de plein d'Y .
comme j'ai aussi plusieurs 2 SC828 j'en ai pris un avec un HFE de 335. Les miens sont des C828 A, mais en cherchant j'ai trouvé que le A n'avait rien avoir avec la classification.
Du coup c'est soit des R ou soit des S que j'ai car le HFE tourne entre 303 et 350
J'ai aussi soudé les condo céramic et j'ai fait une partie des polyesters.
La j'ai mis tous les nichichon que j'avais je vais devoir finir avec des petits verts au mica car j'ai pas les valeurs restantes en nichichon.
De toute manière ça change rien au niveau son...
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Autant le dire honnêtement la modification des 3 rotary est une galère sans noms. Encore une idée à la con comme la safety PSU.
Ils ont pu faire ce genre de switch pour la 303 et 606 je ne comprend pas que cela n'a pas été fait pour la 808.
au remontage ça tient pas les petites pas une qui maintiennent le corp et l'arbre du switch ne reviennent jamais comme initialement.
Il suffit de tirer un peu pour que la tige reste dans les mains
Quand au découpage de la tige le tuto c'est comment dire demerde car tu vas en chier ...
Au finale j'ai 2 switch branlant et un cassé
et ça ma couté 60 € pour voir une merde pire que ce que font les chinois
Ils ont pu faire ce genre de switch pour la 303 et 606 je ne comprend pas que cela n'a pas été fait pour la 808.
au remontage ça tient pas les petites pas une qui maintiennent le corp et l'arbre du switch ne reviennent jamais comme initialement.
Il suffit de tirer un peu pour que la tige reste dans les mains
Quand au découpage de la tige le tuto c'est comment dire demerde car tu vas en chier ...
Au finale j'ai 2 switch branlant et un cassé
et ça ma couté 60 € pour voir une merde pire que ce que font les chinois soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans

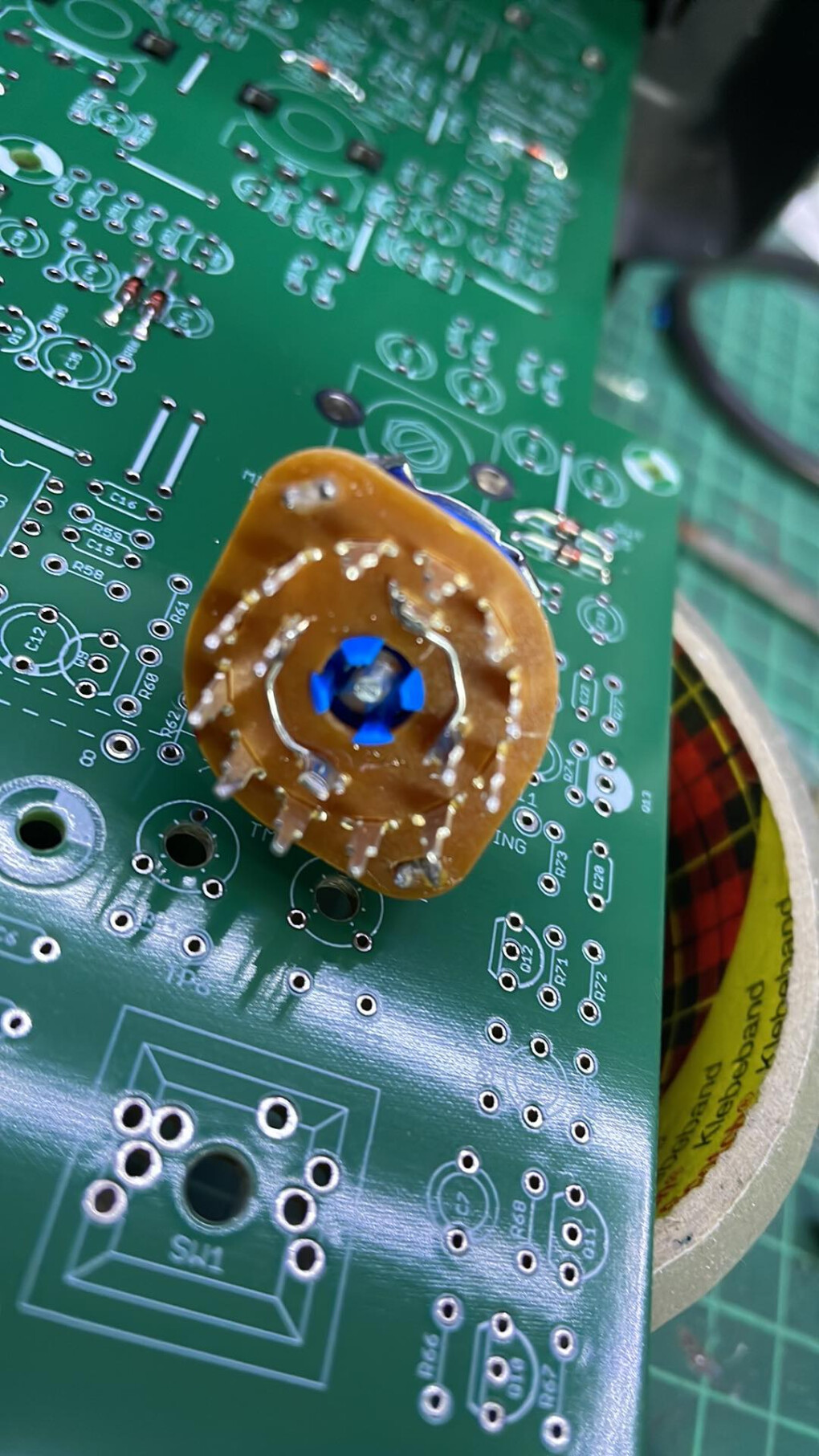

J'ai mis de la super glue problème réglé ça bouge pas
Sinon je pense qu'on aurait pu économiser 30€ il était pas utile d'acheter 6 swittch.
Les 3 même avec la bonne tige suffisait

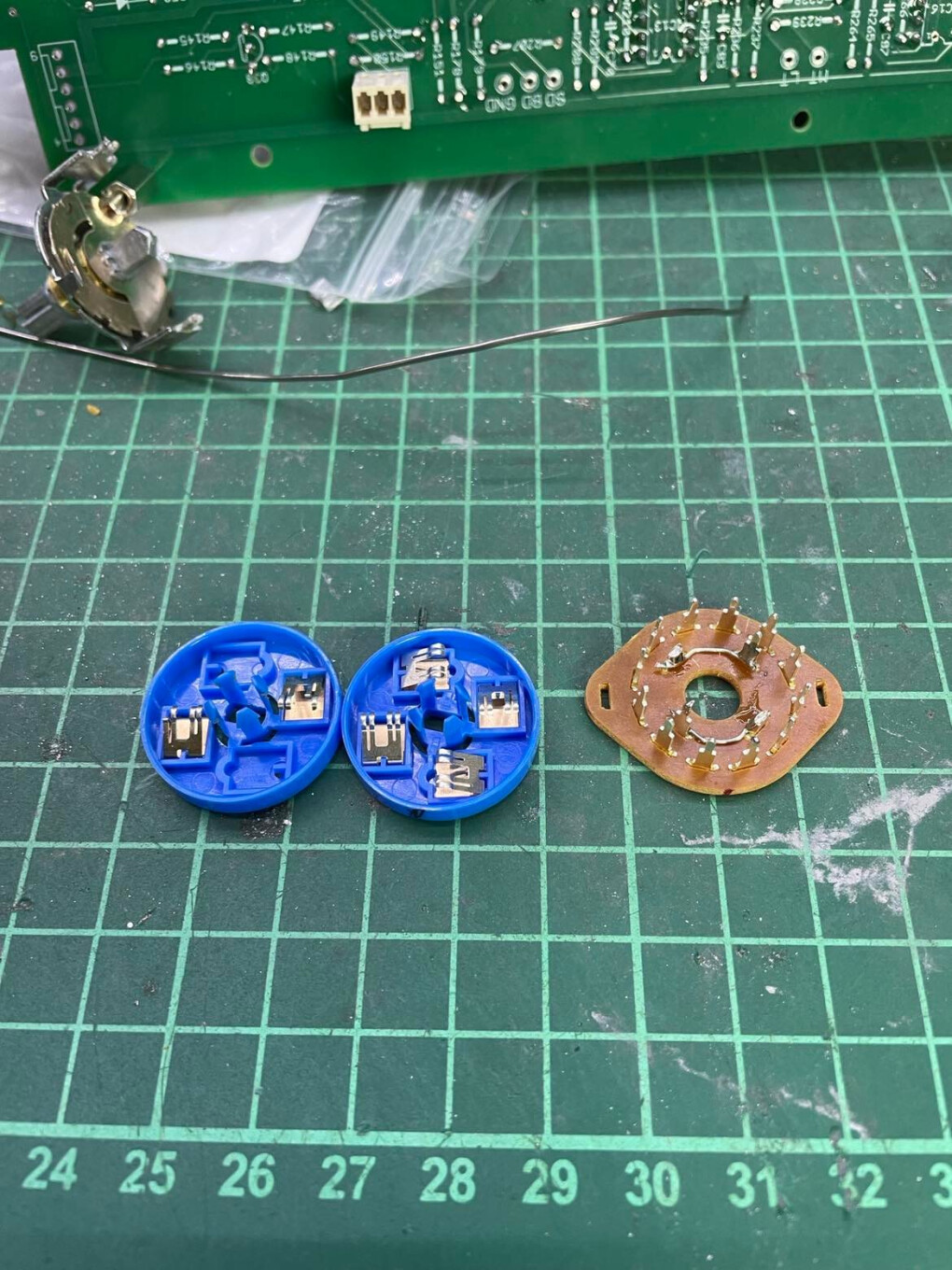

Je m'en suis aperçut car j'ai cassé un des switch , celui de gauche , celui de droite est celui que l'on n'utilise pas .

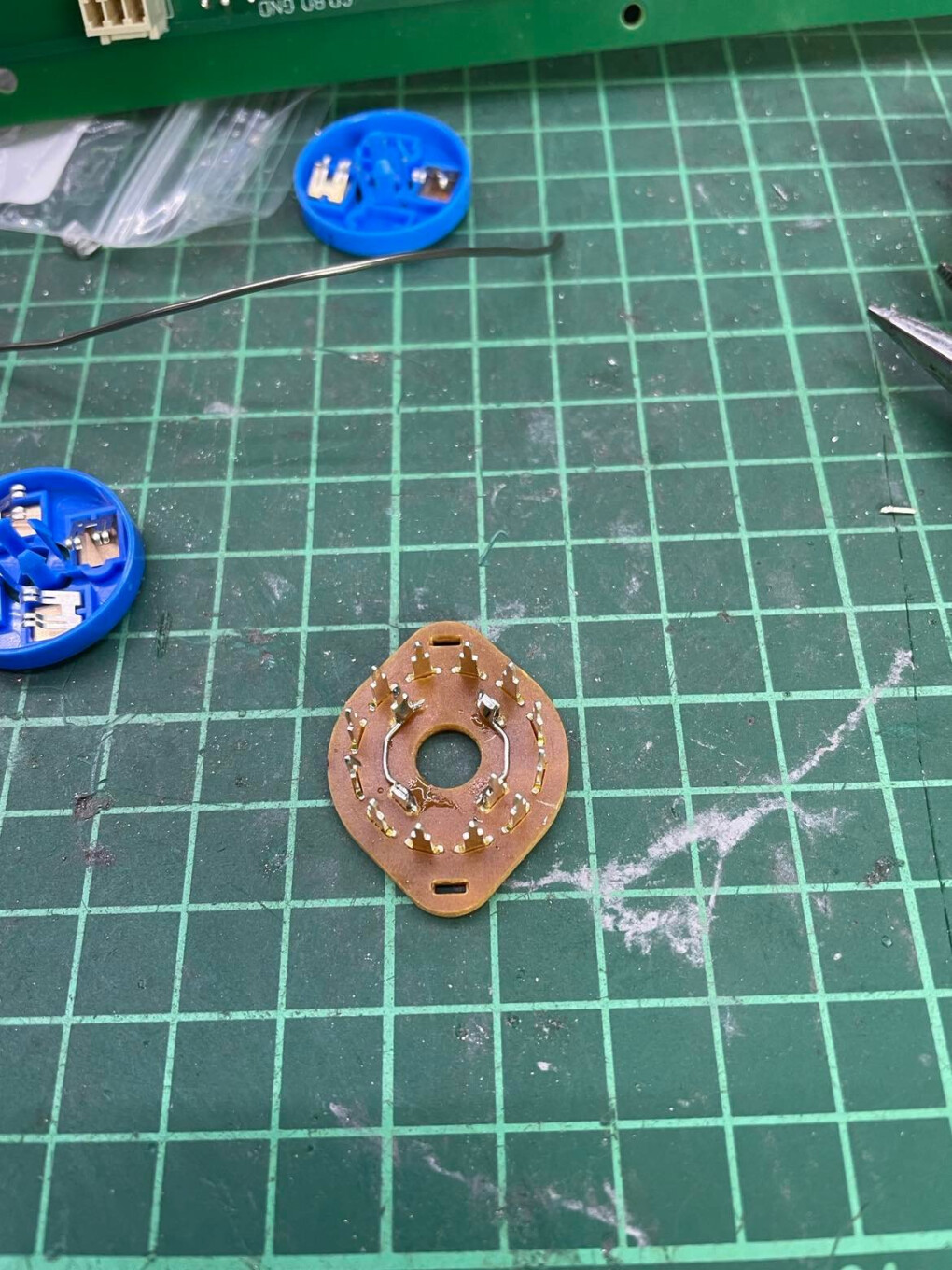

Pour les 2 qui sont des 6 positions 2 poles en plus de couper les crans bloquants il suffisait de souder ensemble les 2 connecteurs centraux et de couper les 2 pattes inutiles. et d'enlever dans le réceptacle bleue les contacteurs pour faire comme à gauche comme sur la gauche
Pour le 1 poles 12 positions, il faudrait relier les 4 poles centraux, coupé les 3 pattes inutiles et ne laisser qu'un contacteur dans le receptacle bleu...
Sinon je pense qu'on aurait pu économiser 30€ il était pas utile d'acheter 6 swittch.
Les 3 même avec la bonne tige suffisait
Je m'en suis aperçut car j'ai cassé un des switch , celui de gauche , celui de droite est celui que l'on n'utilise pas .
Pour les 2 qui sont des 6 positions 2 poles en plus de couper les crans bloquants il suffisait de souder ensemble les 2 connecteurs centraux et de couper les 2 pattes inutiles. et d'enlever dans le réceptacle bleue les contacteurs pour faire comme à gauche comme sur la gauche
Pour le 1 poles 12 positions, il faudrait relier les 4 poles centraux, coupé les 3 pattes inutiles et ne laisser qu'un contacteur dans le receptacle bleu...
soundvoyager
186
Professionnel·le de l’audio
Membre depuis 14 ans
Je vois que ça avance bien
bravo pour les switch, j'espère que ta transformation donne pareil que ceux transformés, je n'en doute pas, donc exit le fichier "Alps Switches Modding Guide v1.0.PDF", ça va faire économiser du temps et de l'argent
et >>> excellente idée la super glue pour faire tenir les pattes, je vais en appliquer, effectivement ça ne bougera plus
bravo pour les switch, j'espère que ta transformation donne pareil que ceux transformés, je n'en doute pas, donc exit le fichier "Alps Switches Modding Guide v1.0.PDF", ça va faire économiser du temps et de l'argent
et >>> excellente idée la super glue pour faire tenir les pattes, je vais en appliquer, effectivement ça ne bougera plus
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 30/05/2022 à 00:59:45 ]
