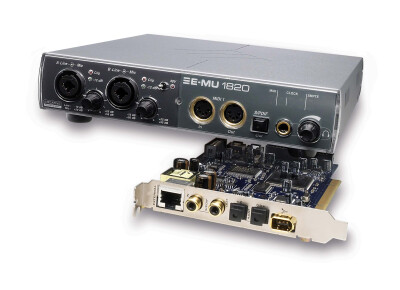

E-MU 1820

- Utilisée entre 2005 et 2009 avec Cubase et depuis 2009 avec Reaper : Elle fonctionne toujours aussi bien.

- prises micro (statique et dynamique) : dans cette gamme de prix, c'est plutôt pas mal.
Le gain des pré-amp est suffisant pour la plupart des situations (jamais eu besoin de les pousser très haut; ce qui est mieux puisque ça limite les bruits de fond).

- prises directes d'instrus (guitare et basse) : pas forcément convaincu en branchant des instrus (actifs ou passifs) dans les entrées Hi-Z. De toute façon, ce n'est pas la meilleure façon d'utiliser la carte, même si ça dépanne.

- liaison midi pour une batterie électronique : ça fonctionne à merveille avec Superior Drummer 2 dans Reaper.

- la sortie casque est pratique mais manque un peu de pêche selon l'impédance du casque utilisé. En solo, c'est suffisant pour des prises "au calme" à la maison.

- le plus difficile à appréhender est le routage des entrées/sorties. Il faut passer un certain temps (quand on est un home-studiste autodidacte comme moi) avant de comprendre les liaisons entre les sorties physiques et ASIO, etc... Une fois la bonne config trouvée, c'est vraiment génial. Par le biais d'un ampli casque à plusieurs entrées/sorties, on peut affecter à chaque musicien le retour qu'il souhaite.

- Après plus de 10 ans de bons et loyaux service, aucun signe de faiblesse des prises ou des potars. Il faut dire que je ne matraque pas mon matériel et que j'en prends soin; ça aide à le faire durer mais il faut reconnaitre que E-MU a vraiment fait un produit extrêmement intéressant.

C'est dommage qu'on ne trouve plus de drivers pour Seven et versions supérieures; ça m'oblige à rester sous XP...

Ce sont les 8 canaux en 24 bits qui m'ont motivé pour le prix, je l'utilise en home studio pour des prises de voix, de guitare ou d'instrument solo souvent, des prises de batterie parfois, et des prises de groupe en multipiste rarement.
Système PC Win 7 64 bits, les pilotes ont été mis à jour depuis XP et ça fonctionne parfaitement, même si cette carte n'est plus au catalogue E-Mu.

UTILISATION

Les pilotes sont mis à jour pour Win 7 64 bits, peut-être pour la dernière fois ? En tout cas j'enregistre jusqu'à 8 pistes sans problème sur Samplitude ProX.
Par contre l'offre logicielle avec Cubase n'avait aucun intérêt.
Je compte 0 latence puisque j'utilise le monitoring direct.

Je reviens sur l'offre logicielle après avoir "révisé" les possibilités de la carte : tout ce qui est soft se démode à une vitesse terrible, et je n'utilise rien de ce qui était monté en épingle à l'époque. En tout cas pas les effets internes (la carte était vendue pour ça !), ni les configurations compliquées qui restent possible : c'est plus accessible avec une table de mix.
Reste une bonne carte 8 canaux audio (plus 8 ADAT si vous avez le matos), configurable, avec un bon rendu (neutre) en 24 bits, ça roule !

MISE EN OEUVRE

Mise en oeuvre immédiate, mise à jour des pilotes facile sans incompatibilités pour ma config.


AVIS GLOBAL

Je l'utilise depuis 8 ans, le rapport qualité/prix me semble excellent, le problème est justement le prix des autres cartes qu'on peut trouver à 8 canaux.
Refaire ce choix à l'époque : oui. Aujourd'hui la carte n'est plus commercialisée, en attendant c'est "Ma carte son".

Oui, c'est un vrai problème : malgré la pléthore de cartes son, le prix est toujours trop élevé dès qu'on demande plus de 2 canaux. Les logiciels fournis n'étant qu'un alibi, la question n'est pas pourquoi mais jusqu'à quand ?

Caractéristiques:
- 2 préamplis micro/ligne - connectique Neutrick Combo Jack/XLR
sur lesquelles on peut brancher:
- un micro (avec ou sans Alim Phantom 48 V)
- un clavier
- une guitare avec adaptation automatique de l'impédance
Chaque préampli possède son propre potentiomètre de réglage du gain.
. + 20 dB à + 55 dB sur l'entrée XLR
. - 10 dB à + 25 dB sur l'entrée Line
L'alimentation fantôme est activé pour les deux canaux en même temps par un interrupteur
et signalée par un voyant lumineux. Dommage deux commandes séparées auraient été mieux.
Attention à ne pas alimenter en 48 Volts un micro qui ne le nécéssite pas.

- 6 entrées symétriques jack 6,35 en face arrière (soit 8 au total avec les deux en face avant).
- 8 sorties symétriques jack 6,35 en face arrière.
- 1 entrée phono (avec préampli RIAA et prise de terre)
- 8 entrées/sorties numériques via le port ADAT en 24 bits 96 kHz. sur la carte 1010.
- 4 sorties optiques en S/PDIF.
- 2 ports MIDI (2 IN et 2 OUT) 1port sur la face avant et 1 port sur la face arrière.
- 1 sortie casque stéréo.
- 4 sorties HP stéréo en jack 3.5 mm (système surround 7.1).
- 1 port Fire Wire 400 sur la carte 1010.
- 1 DSP multi effet intégré.
Je l'utilise avec:
- Un PC Athlon 2800 +
- 512 Mo de RAM
- 160 Go de disque dur
- Un micro Behringer B1 --> Alim fantôme bienvenue
- Un micro Beyer Opus 59 --> pas d'alimentation fantôme
J'utilise Cubase 5.1 VST livré avec la carte.
Sinon je n'utilise pas encore de logiciels VST

Je note 9/10 à cause de l'alimentation fantôme commune aux deux entrées micro.

UTILISATION

Installation:

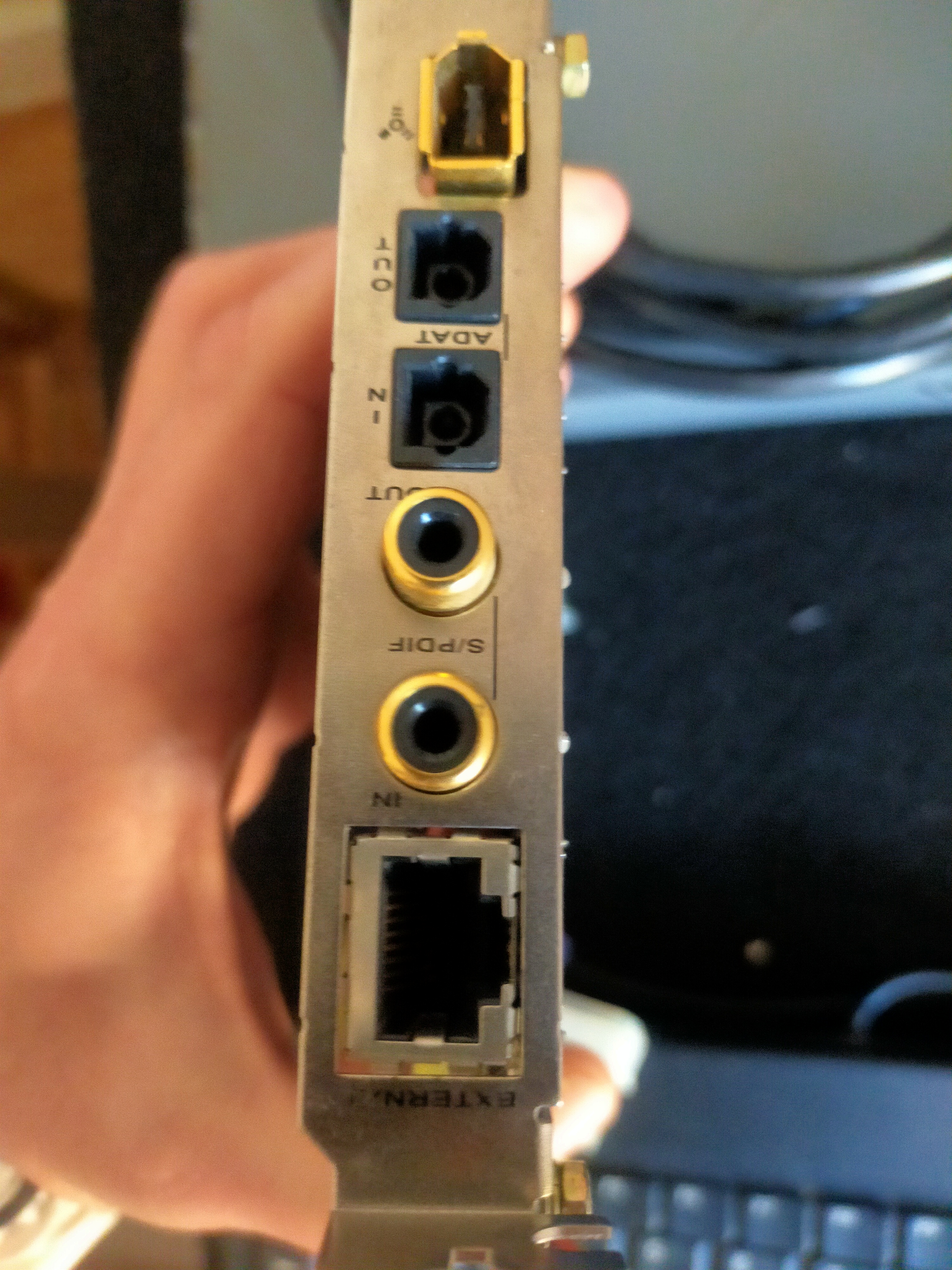

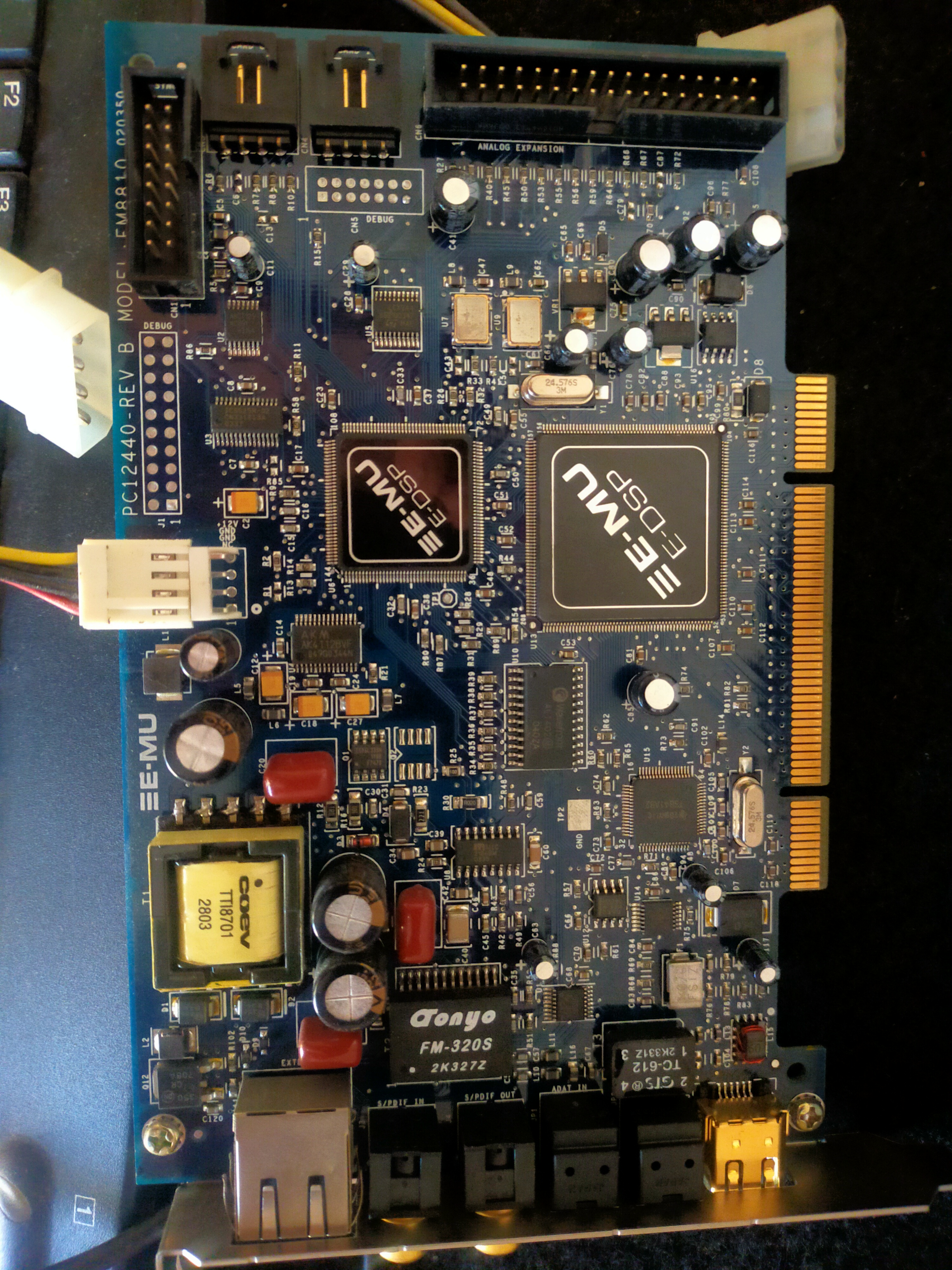

Cette carte audio-numérique se compose d'une carte 1010 à insérer dans un emplacement PCI du PC
et d'un boîtier externe 1820.
Un câble avec connectique de type RJ45 (réseau) de 3 m est livré pour relier la carte et le boitier.
Il faut aussi relier un câble fourni pour l'alimentation du boîtier en 5/12V à une sortie secteur de l'alim du PC.
Pas de problème d'installation sur un PC car Windows XP se charge d'installer les drivers fournis sur un CD-Rom.
Un logiciel ctrun.exe permet d'installer les applications fournies avec la carte.
Il faut obligatoirement installer le programme E-MU Patch Mix DSP car il permet de gérer la carte.
Le boîtier peut s'installer dans un Rack (visserie fournie) il occupe une unité en hauteur et 1/2 en largeur.
Cependant des voyants d'indication de la fréquence utilisée, présence de signaux MIDI sont situés sur le coté droit du boitier et ne seront plus visibles dans un Rack.
Les logiciels fournis sont:
- E-MU Patch Mix DSP déjà cité plus haut.
- Cubase VST 5.1 de Steinberg version complète.
- WaveLite de Steinberg.
- Plug-ins SFX Lt (que je n'ai pas encore essayé)

Je note 10/10 car l'installation ne pose aucun problème
et la configuration et la gestion de la carte parait remarquable avec E-MU Patch Mix DSP.

MISE EN OEUVRE

Utilisation:

Les entrées
Si on travaille à la fréquence de 44,1 kHz et 48 kHz, la 1820 offre 18 entrées soit :
-8 analogiques ( 2 entrées micro combo jack/XLR et 6 entrées jack 6,35 symétriques).
-8 numériques (port ADAT sur la carte 1010)
-2 numériques S/PDIF (RCA sur la carte 1010)

L’entrée phono stéréo (RCA sur la boîtier 1820) se trouve déconnectée automatiquement quand on utilise l’entrée 3 (L & R)

Si on travaille à la fréquence de 96 kHz le nombre d’entrées descend à 10 utilisables selon deux modes de travail soit:
-8 analogiques ( 2 entrées micro combo jack/XLR et 6 entrées jack 6,35 symétriques).
-2 numériques S/PDIF (RCA sur la carte 1010)
-Le port ADAT se trouve alors désactivé.
ou
-6 analogiques soit les 2 entrées micro combo jack/XLR et 4 entrées jack 6,35 symétriques (les entrées 2 (L & R) et 3 (L & R) sont alors désactivées.
-4 numériques sur le port ADAT.

Si on travaille à la fréquence de 192 kHz le nombre d’entrées descend à 4 utilisables selon quatre modes de travail soit :
-les 2 entrées micro combo jack/XLR et les deux entrées line 2 (L & R)
ou
-les 2 entrées micro combo jack/XLR et deux canaux du port ADAT.
ou
-les 2 entrées line 2 (L & R) et deux canaux du port ADAT.
ou
-les 2 entrées line 1 (L & R) et les 2 entrées line 1 (L & R).

Si l’envie vous prenait de raccorder plus de deux micros en connexion XLR simultanément sur la 1820 , sachez qu’il est possible de transformer les entrées jack 6,35 en XLR à l’aide d’adaptateurs c’est possible ! Il faudra ensuite via l’application E-MU Patch Mix DSP qui gère la 1820 paramétrer le niveau d’entrée entre -10 et + 4 dB . C’est prévu !

Je note 7/10 car je commence seulement à utiliser cette carte.
Je reviendrai pour corriger si besoin.

AVIS GLOBAL

Avis Global

Je reviendrai compléter cet avis dès que j'aurai un peu plus d'expérience avec cette carte.
Je viens juste de l'acheter et de l'installer.
Je l'ai achetée en Allemagne et je n'ai pas la doc en français.
Rassurez-vous si vous l'achetez en France ce ne sera pas le cas.
Je n'ai pas d'autre expérience en la matière, c'est ma première carte sur PC.
Le prix est de 399 Euros
Le rapport qualité/prix me semble excellent.
Il me semble qu'à ce prix il n'y a pas de comparaison sur le marché.
J'avais aussi envisagé l'achat d'une Lexicon Omega mais elle est plus chère et parait moins complète entre autre au niveau des effets intégrés sur la 1820.

Je note 7/10 car je commence seulement à utiliser cette carte.
Je reviendrai pour corriger si besoin.
