Sujet de la discussion Soif de DIY. C12 ou Ela M251 ?
:8)

Salut @ tous, comme promis
Voici le Thread qui va accompagner l'ambitieux projet
de réalisation d'un C12 et d'un Ela M251 sur "plateforme" Apex.

Pour ceux qui découvrent ici le projet
Je le récapitule.

L'Apex 460 est un micro disons....insipide.
mais qui possède la particularité d'être bien construit
grand, et possedant une connectique 7broches, ainsi qu'une base
d'alimentation, une suspension et un cable 7 broches.

Tout cela a 250€..... :8)

(ceux qui ont fait un G7 savent a quel
point 250€ disparaissent vite, entre la peinture, le tube
la suspension, les outillages dremel, la grille, les pieces pour l'interieur
le câble, la connectique, le chassis d'alim et .... la fatigue...)

Bref un allechant produit pour personne soucieuse d'avoir
un micro fait maison de qualité a bas prix.

La modification est la suivant

- Remplacement de la capsule par une capsule AKG C12 Nouveau modèle (180e)

- Remplacement de la lampe par une 6072 de bonne qualité

- Remplacement du transfo de sortie par un Cinemag CM-2480 (j'y reviendrai)

- Remplacement total de l'architecture interne basé sur deux circuit
imprimés que je realise en ce moment, un C12 et un Ela M251.
Pour ceux qui l'ignore ces micros sont tres semblables et realisables
grosso modo a partir des même pieces principales.

VOila

Pour le transformateur je tiens a preciser que Haufe fabriquent toujours
le transfo original qui equipa la 2e generation de C12 et le Elam
le T14/1 pour environ 40€, ce transfo possed un low cut a 60Hz

L'autre alternative c'est Tab Funkewerk qui la propose
le T14 (sans low cut) pour 120$ ou le T14/1 pour 130$

Et enfin l'alternative que j'ai retenu qui sera implanté sur les circuits imprimés, le Cinemag CM-2480 concu pour remplacé le T14.
Il est vendu au prix de 50$ environ et possède la signature Cinemag.

Bref il semble tout indiqué a un "clone" modernisé de ces micros
qui pour le reste sont à 99% fidèles aux schemas de 1960 (c12) et 1961 (ElaM)


L'ambition première derriere ce projet est de permettre @ tous
de realisé un micro d'exception a faible prix (-700e)
avec une plus grande facilité que le G7, car reposant sur une base Apex
et un circuit deja fait (par mes soins :bravo: )
En gros un montage Lego, qui ne prends pas plus de 3jours,
Micro lampe en main !


A bientot, je partagerai tous les éléments ainsi que les astuces
de realisation une fois mes 2 micros achevées.

patience !
Afficher le sujet de la discussion
11
D'abord, pour le corps flea, tu devras ré-adapter
mon circuit, dans la mesure ou je le fais precisement
a l'ecart de vis pres, pour un APex 460.
qui de plus est plus large.

Donc si tu pars sur un Corps "de luxe" considère que
100% du travail, tu devras le faire en somme.
notamment, cable, alim etc...

Concernant la commande groupé, bien que je trouve l'initiative
interessante pour vous, personnellement elle ne convient pas
a ma frénesie du moment, donc quitte a payer un peu plus cher
je finis mon micro apres la paye du mois de Mars...
Donc avant toute commande réaliste.

D'autant que ce sera le premier modèle, autant d'abord vous rassurez
sur le son qu'on peut en esperer..... je ne me fais pas d'illusion la dessus.

Nan pour ma part ca ne sera pas une Peluso, mais une AKG ou Soundelux
cette derniere sous reserve de prix et de disponibilité du fournisseur avec qui je suis en contact.

Concernant une paire appairé, ca me semble realiste, si les capsules
ont un son proche... ca devrait etre le cas
Le transfo aura un son identique, et les autres composants a toi
de les trié sur des valeurs similaires... Donc la reponse me semble OUI.


Par ailleurs je tiens a préciser a ceux qui desirent un "clone"
que ce n'est probablement pas le bon projet pour vous.
Car ca sera un micro d'excellence pour sur, aux caracteristiques proches pour sur, qui fera probablement merveille sur des prises en tout genre
mais ca ne sera pas un "Elam" ou "C12"
Ceci bien evidemmment a cause de l'indisponibilité de la C12 en bronze d'origine.
Si vous desirez en revanche un micro de qualité sans chercher la comparaison a tout prix, je penses que dans une tranche de 500-600€ il sera imbattable.
et aisement realisable.

Pour info, j'ai fini la v1 du PCB du ElaM251, reste celui des deux alims
et du C12.

Je dis v1 car je dois le verifier, en grandeur nature, avec composants
etc...
Il en existera plusieurs version, eventuellement pour les transfos
ou le condensateur de blockage... afin de choisir celui qui vous semble le mieux
Pour tout autres modifs, je peux donner le fichier du PCB sous Eagle.

Concernant le ElaM qui possède la selection de directivité sur le corps
par switch. Je n'ai pas retenu cette possibilité
car je n'avais aucune envie d'intervenir sur le corps du micro
sachant que la maniere dont on le demonte, rend l'implantation d'un switch
complexe. J'ai donc opté vu que le micro est ouvert en 5sec chrono
pour une selection de la directivité en interne, par cavalier.
ainsi il ya 3 cavaliers (correspondant au 3 circuits de l'interupteur d'origine) qu'il suffit de changer de position.

J'ai retenu cette alternative, car par experience sur mon G7
je change peu souvent de directivité et rarement pendant une session

Il est possible que vous n'ayez pas la meme utilisation des directivités
que moi, et que cela ne vous convienne pas..
Encore une fois tout est modifiable, mais je vous laisserai le soin
de cette personnalisation si vous la souhaitez.
Car je ne passerai pas plus de temps sur ses projets ensuite (musique oblige)

En revanche je partage tout ce qui peut vous paraitre utile sans probleme

@++
12
Sites d'infos

http://mixguides.com/microphones/vintage_products/audio_vintage_microphones_part_3/

http://www.coutant.org/akgc12/

http://www.saturn-sound.com/Curio%27s/elam_microphones.htm

http://www.saturn-sound.com/Curio%27s/poor%20man%27s%20ela%20m250.htm
13
Bonjour,

Je comprends que l'intérieur de la carcasse est différente. Peut-être qu'il est plus sage de commencer par un corps d'Apex 460.
Comment te fournis-tu en capsules? C'est ce qui me paraît le plus difficile à obtenir.
Je suis ce projet de près!

A bientôt,
14
Pour donner des news...

j'ai recu le CM-2480
Dont la qualité de fabrication est irreprochable

j'attends les condensateurs Audyn Cap Plus
pour le "audio blocking"

Et je paufine le PCB d' alimentation

Toujours pour le ElaM.... le C12 verra le jour plus tard
finalement, question de temps.

A suivre...
15
:8O: p*tain le thread. Flag, carré vert et toussa

Je m'occupe du goût du public : je lutte contre (Oscar Wilde)

16
Heureux de partager mon excitation ! :clin:

J'ai vraiment de très bonnes intuitions sur ce projet

je suis plus "mature" que quand j'ai fait le G7
sur le plan des connaissances techniques et de l'importance des choix.

Bref, bientot les photos ;-)
17
Bientot.......... nan maintenant !!

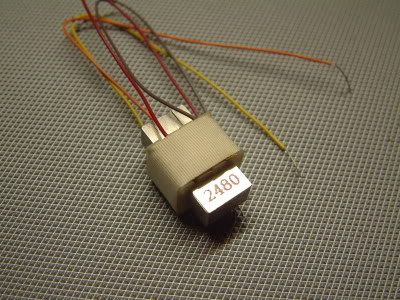

Voici le transfo d'origine et le CM-2480 (T14 amelioré et revue par Cinemag)
Notamment l'utilisation de nickel pour le core, etc...

Ce qui choque quand on possède les deux sous les yeux c'est la difference
de qualité, notamment des lamelles du cores. Totalement irregulieres
sur le Apex460.
L'ensemble du transfo a incontestablement un coté "chinois".

https://img.photobucket.com/albums/v439/jazzy_pi/DSCF0676.jpg

https://img.photobucket.com/albums/v439/jazzy_pi/DSCF0681.jpg
https://img.photobucket.com/albums/v439/jazzy_pi/DSCF0682.jpg
https://img.photobucket.com/albums/v439/jazzy_pi/DSCF0683.jpg

A suivre... :clin:
18
:bravo:

A vendre axon AX 100 MKII

19
1 de + :clin: :?:
20

Citation : Voici le transfo d'origine et le CM-2480 (T14 amelioré et revue par Cinemag)
Notamment l'utilisation de nickel pour le core, etc...


j'aime bien les Cinemag, ils sonnent vraiment bien.

Bon courage pour ton projet !
