Soif de DIY. C12 ou Ela M251 ?

  • 724 réponses
  • 43 participants
  • 55 380 vues
  • 60 followers
Sujet de la discussion Soif de DIY. C12 ou Ela M251 ?
:8)

Salut @ tous, comme promis
Voici le Thread qui va accompagner l'ambitieux projet
de réalisation d'un C12 et d'un Ela M251 sur "plateforme" Apex.

Pour ceux qui découvrent ici le projet
Je le récapitule.

L'Apex 460 est un micro disons....insipide.
mais qui possède la particularité d'être bien construit
grand, et possedant une connectique 7broches, ainsi qu'une base
d'alimentation, une suspension et un cable 7 broches.

Tout cela a 250€..... :8)

(ceux qui ont fait un G7 savent a quel
point 250€ disparaissent vite, entre la peinture, le tube
la suspension, les outillages dremel, la grille, les pieces pour l'interieur
le câble, la connectique, le chassis d'alim et .... la fatigue...)

Bref un allechant produit pour personne soucieuse d'avoir
un micro fait maison de qualité a bas prix.

La modification est la suivant

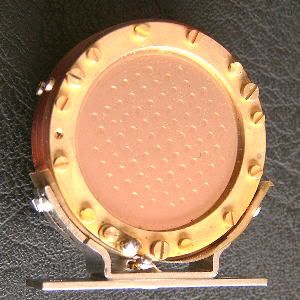

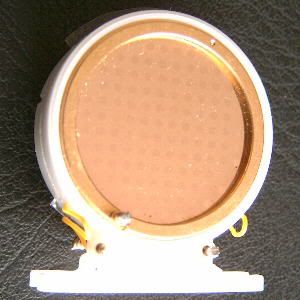

- Remplacement de la capsule par une capsule AKG C12 Nouveau modèle (180e)

- Remplacement de la lampe par une 6072 de bonne qualité

- Remplacement du transfo de sortie par un Cinemag CM-2480 (j'y reviendrai)

- Remplacement total de l'architecture interne basé sur deux circuit
imprimés que je realise en ce moment, un C12 et un Ela M251.
Pour ceux qui l'ignore ces micros sont tres semblables et realisables
grosso modo a partir des même pieces principales.

VOila

Pour le transformateur je tiens a preciser que Haufe fabriquent toujours
le transfo original qui equipa la 2e generation de C12 et le Elam
le T14/1 pour environ 40€, ce transfo possed un low cut a 60Hz

L'autre alternative c'est Tab Funkewerk qui la propose
le T14 (sans low cut) pour 120$ ou le T14/1 pour 130$

Et enfin l'alternative que j'ai retenu qui sera implanté sur les circuits imprimés, le Cinemag CM-2480 concu pour remplacé le T14.
Il est vendu au prix de 50$ environ et possède la signature Cinemag.

Bref il semble tout indiqué a un "clone" modernisé de ces micros
qui pour le reste sont à 99% fidèles aux schemas de 1960 (c12) et 1961 (ElaM)


L'ambition première derriere ce projet est de permettre @ tous
de realisé un micro d'exception a faible prix (-700e)
avec une plus grande facilité que le G7, car reposant sur une base Apex
et un circuit deja fait (par mes soins :bravo: )
En gros un montage Lego, qui ne prends pas plus de 3jours,
Micro lampe en main !


A bientot, je partagerai tous les éléments ainsi que les astuces
de realisation une fois mes 2 micros achevées.

patience !
Afficher le sujet de la discussion
101

Citation :

et abaisser l'impedance de sortie.



Pourquoi pas une sortie cayhodyne ?
102
Hmm...cayhodyne ?

kesako ?

A priori je vais en rester grosso modo
ou j'en suis.

mais je veux bien l'explication
103

Citation : A priori je vais en rester grosso modo
ou j'en suis.



Ah, et un p'tit compte rendu photographique après ça, nickel.
T'assure Jazzy :bravo2:

Studio HandMadeRecord: Enregistrement, mixage, mastering, répétition

104
Sur un tube, tu peux sortir le signal en haute impédance sur l'anode ou en plus basse impédance par la cathode. Je vais te chercher des shémas.







Hors sujet :
Jazzy,
J'ai trouvé qqu'un qui va me tourner une pièce qui devrait me permettre de réparer la grille de mon micro

105
Ah ok tu parles d'un montage cathode follower
comme sur la deuxieme triode du Apex ou du C12VR

a priori je prefere un transfo avec un ratio plus
élevé que cette solution.

Les classiques a lampes (micro) n'utilise pas ce montage.
mais plutot 1/2 triode ou une pentode, en amplification simplement
pour les triodes un transfo genre 10:1
et les pentodes genre 5:1 ou 6:1 car l'impedance de sortie
de pentode (monté en triode) est plus faible.

Les raisons je les cherchent encore, mais il semble
que les contraintes soit differentes de celles d'un preamp par exemple

Dans le Slow Blow, la deuxieme triode du 5687 est en cathode follower.

photos apres bien sur :clin:
pcb's et compagnie, sons, etc...

Hors sujet : :oops: tu me parles de koi, pour le grille ? :oops:

106
:8O: P'tain mais où vous allez chercher ça?
Moi faudra un tuto du genre: "tu branches le fil rouge sur la broche du gros bouton, et le bleu sur la résistance..."

Studio HandMadeRecord: Enregistrement, mixage, mastering, répétition

107
The cat, c'est comme les maths

c'est des choses simples deguisé en choses effrayantes
rien de sorcier, faut se lancer quoi.
108

Citation : photos apres bien sur
pcb's et compagnie, sons, etc...


:bave: et je ne pense pas etre le seul !
(petit message de soutient intensif et de félicitation)
Machiniste Sonore
109

Hors sujet :
Jazzy,
Hier, je t'ai envoyé un mail, car j'ai abimé mon KM86; je désirai savoir si dans tes recherches, tu n'avait pas trouvé un site qui aurait été capable de réparer la grille de mon micro; apparament, mon message est parti dans le spam.

110
:D:

Je peux vous dire que vu ma nature
c'est un exploit pour vous que j'arrive
a conserver methodiquement toutes les infos
les pdf, les schemas etc....

mais je ne peux pas aller plus vite que la musique
donc ca prend encore un peu de temps...
la qualité est a ce prix :clin:
111

Citation : The cat, c'est comme les maths


Je suis quelqu'un de logique et qui ne fonctionne pas autrement. Voilà.

Studio HandMadeRecord: Enregistrement, mixage, mastering, répétition

112

Hors sujet : effectivement je n'ai jamais eu ce message :8O:
en tout cas c'est bien que ce soit resolu...

113
The cat :

dans ce cas tout ca n'aura pu de secret pour toi
si tu es logique, ya rien de plus logique que la partie
"théorique" de l'éléctronique audio.

après ya la "magie"...
114

Hors sujet :
Hélas, pas encore ! mais j'ai maintenant un espoir

115
Bah oui, je sais pas faire apparaitre un pigeon, mais des étincelles et de la fumée noire, ça devrait m'arriver... :mrg:

Studio HandMadeRecord: Enregistrement, mixage, mastering, répétition

116
Si c'est que ca ! :mdr:

mais gare aux imprudences ! DANGER MORTEL
117

Hors sujet :

Citation : c'est un exploit pour vous que j'arrive
a conserver methodiquement toutes les infos
les pdf, les schemas etc....


'alut Jazzy, as tu eu le temps de retrouver les infos et tes améliorations sur l'alim du Slow blow ? c'est pas urgent, mais...

118
J'ai retrouvé tout ca et je l'ai regroupé

demain je rentre chez moi, fais y moi penser
si j'oubli.
119
Merci m'sieur !
120
Klaus Heyne a approuvé le schéma :8) ...
121
:bravo2: Bravo ! mais qui est Klaus Heyne ? :oops:

Hors sujet :

Citation : J'ai retrouvé tout ca et je l'ai regroupé
demain je rentre chez moi, fais y moi penser
si j'oubli.


Veux tu que je pmail mon email ?

122
Klaus Heyne est probablement le plus respecté
des "modifieurs" de micros.

Les plus grands musiciens et studios du monde entier (cinema, etc.. etc..)
lui envoi leurs micros, pour renovation, modifications etc...etc...

http://recforums.prosoundweb.com/index.php/f/33/0/

voila un lien vers le Klaus Heyne's Lab.

Il a notamment modifié le Brauner VM1 KHE Edition (Klaus Heyne Edition)
dont le prix n'est pas du tout abordable, tout comme ses services perso.
et je ne parle pas des délais.

Bref il est ce qu'il y a de plus respectable et fiable en terme de microphones.

Citation :
Klaus Heyne has over the last two decades built a world-wide reputation for delivering high performance modifications on the best microphones ever built. His vocal clients include Neil Young, Bryan Adams and Barbara Streisand. Producer/engineer customers include Tommy LiPuma, Narda Michael Walden, Trevor Horn, Shawn Murphy and Simon Climie. Studios and film companies such as A&M, Record Plant, Sunset Sound, Cello, LucasFilm, Disney, Paramount and Todd-A-O regularly seek out Klaus to turn their good microphones into great, the great into the extraordinary.





Hors sujet : je me douche et je t'envoi tout ca, rappel moi ton mail :oops:

123
Grande classe jazzy... :boire:
124

Citation : Signal-to-Noise Ratio:

The power supply of the VM1-K.H.E. has a "Cardioid Only" / "Multi-Pattern" switch. When "Cardioid Only" is selected, a relay inside the microphone disconnects the rear capsule side from the mic's circuit. This feature improves the signal-to-noise ratio by 4dB, and avoids the loss of clarity and increase in noise encountered with remote pattern controlled microphones. With 9 dbA self noise, the VM1-K.H.E. is the quietest tube mic ever manufactured.




En voila une idée qu'elle est bonne !! je vais ajouté
un relai dans l'alim qui va faire pareil ! :bravo:
125
Jazzy, tu le sais peut être déjà, mais dans les relais, pour CI, de taille et de brochage standards, il en existe qui sont spécialisés " petits signaux " .
