Fabriquer un U87 DIY
- 286 réponses
- 23 participants
- 31 201 vues
- 40 followers
![babaorum babaorum](https://img.audiofanzine.com/img/user/avatar/2/2/22014.jpg?w=40&h=40&fm=pjpg&s=42d1c16fbcb1e0ec82305334fae65d0f)
babaorum
6904
![6904 posts au compteur 6904 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/8.png)
Je poste, donc je suis
Membre depuis 21 ans
Sujet de la discussion Posté le 16/12/2016 à 14:00:16Fabriquer un U87 DIY
Hello,
Partant sur cette page :
https://www.diyrecordingequipment.com/blogs/news/15851880-building-a-vintage-style-u87-mic-is-easier-and-cheaper-than-you-think-video
plusieurs Body Donor sont possibles,
pour moi le plus ressemblant avec un U87 original de la liste serait le :
MXL 2010 (all switches) ou le CAD GXL2400 (no pickup pattern switch)
Qu'est-ce que vous en pensez ?
Partant sur cette page :
https://www.diyrecordingequipment.com/blogs/news/15851880-building-a-vintage-style-u87-mic-is-easier-and-cheaper-than-you-think-video
plusieurs Body Donor sont possibles,
Citation :
Donor Bodies
Behringer B2 (all switches)
MXL 2010 (all switches)
Aurycle A460 (no pickup pattern switch)
MCA SP1 (no pickup pattern switch)
CAD GXL2400 (no pickup pattern switch)
Carvin CM87S (no pickup pattern switch)
Gauge ECM 87 (no switches)
Nady SCM 900 (no switches)
pour moi le plus ressemblant avec un U87 original de la liste serait le :
MXL 2010 (all switches) ou le CAD GXL2400 (no pickup pattern switch)
Qu'est-ce que vous en pensez ?
Clip Ideal_Sound - 'Bleu orage' by Ideal Sound
[ Dernière édition du message le 16/12/2016 à 14:01:35 ]
![steph studio steph studio](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
steph studio
52
![52 posts au compteur 52 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/2.png)
Posteur·euse AFfranchi·e
Membre depuis 7 ans
271 Posté le 09/08/2021 à 00:10:32
Salut tyro, alors on avais commencé à enregistrer 1 prise pour 4 mic mais le rendu nous plaisait pas , on chercher avec de la proximité, ces 4 enregistrement n’étaient pas dans le but premier d’être partagé ( sa va faire 6ou7 moi que ça était enregistré) . Je n’ai pas eu le temps encore de testé tous les mic en même temps avec du chant sachant que les u87 ne sont pas à moi . Je le ferais dès que j’aurais un peu plus de temps et je reviendrais ici le partager en meilleur exemple. Sinon pour le prix globale en comptant les taxe de douane ect il me semble que ça tourner au alentours de 550€ . La chose que je changerais plus tard dessus sera la capsule car je pense qu’il y a mieux.
![deous deous](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
deous
228
![228 posts au compteur 228 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 20 ans
272 Posté le 21/12/2021 à 14:51:30
Hello, je déterre ce sujet car je suis en train d'étudier la question de m'en fabriquer un.
Les corps ne me semblent plus disponibles chez studio939.
Est-ce que vous auriez d'autres pistes pour en trouver un de bonne qualité?
Les corps ne me semblent plus disponibles chez studio939.
Est-ce que vous auriez d'autres pistes pour en trouver un de bonne qualité?
![becbunsen becbunsen](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
becbunsen
76
![76 posts au compteur 76 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/2.png)
Posteur·euse AFfranchi·e
Membre depuis 20 ans
273 Posté le 27/01/2022 à 22:20:47
Je me suis enfin mis à la construction de ce micro. L'essentiel est soudé, mais il me reste plusieurs questions:
- Est ce qu'il y'a quelque part un schema du circuit pour comprendre? pour l'assemblage, on s'en tire trés bien avec les inscription sur le PCB mais on voit pas trop la conception du bazard.
- Pour les Jfet, la valeur de l'Idss a sembe t'il une grande importance. Quelle est la bonne methode pour la mesurer? J'ai utilisé cette methode sur trouvée sur AF.
https://medias.audiofanzine.com/files/test-transistor-fet-471466.pdf
Sur 6 Jfet, j'ai des valeurs entre 16 et 17 mA, donc trop élevée.
Ce que je ne comprend pas, c'est que le datasheet du fairschild 2n3819 indique un Idss à 20mA avec des conditions de tests à 15V.
Par contre, il est bien indiqué 10mA sur le sachet Mousser.
Bref, je suis Perdu!! si une ame charitable peut m'expliquer comment s'en sortir!!
Merci beaucoup!!
- Est ce qu'il y'a quelque part un schema du circuit pour comprendre? pour l'assemblage, on s'en tire trés bien avec les inscription sur le PCB mais on voit pas trop la conception du bazard.
- Pour les Jfet, la valeur de l'Idss a sembe t'il une grande importance. Quelle est la bonne methode pour la mesurer? J'ai utilisé cette methode sur trouvée sur AF.
https://medias.audiofanzine.com/files/test-transistor-fet-471466.pdf
Sur 6 Jfet, j'ai des valeurs entre 16 et 17 mA, donc trop élevée.
Ce que je ne comprend pas, c'est que le datasheet du fairschild 2n3819 indique un Idss à 20mA avec des conditions de tests à 15V.
Par contre, il est bien indiqué 10mA sur le sachet Mousser.
Bref, je suis Perdu!! si une ame charitable peut m'expliquer comment s'en sortir!!
Merci beaucoup!!
![dogfacedgremelin dogfacedgremelin](https://static.audiofanzine.com/img/user/avatars/faders.png?w=40&h=40&fm=pjpg&s=853a15ec687949afcaeff5539f6334b4)
dogfacedgremelin
2010
![2010 posts au compteur 2010 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 21 ans
274 Posté le 28/01/2022 à 08:12:04

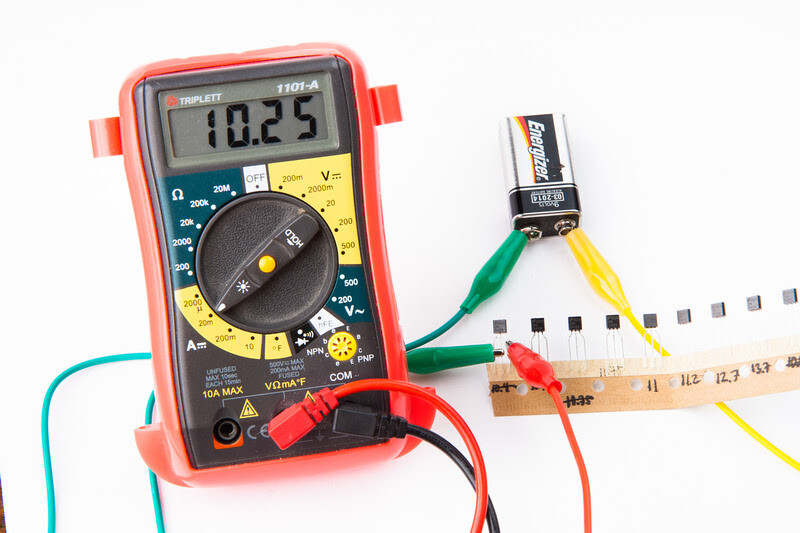

Bonjour, cette méthode de test est tout a fait valable (moi j'alimente avec une pile de 9V plutôt que 15V plus pratique et plus simple de mise en œuvre)
![4238576.jpg 4238576.jpg](https://medias.audiofanzine.com/img/pictures/normal/4/2/4238576.jpg?fm=pjpg&w=1020&fit=max&s=0b4fdeb182b847b3d656660e30a80883)
comme sur la photo pour mesurer le courant passant a travers le transistor dans le mien cette valeur est de 5,2ma mais j'ai du en tester un paquet pour trouver de plus bas, car plus cette valeur est basse et mieux c'est. Mais si le tiens est à 10ma ça doit fonctionner plutôt bien, si un spécialiste passe par la pour confirmer...
![4238576.jpg 4238576.jpg](https://medias.audiofanzine.com/img/pictures/normal/4/2/4238576.jpg?fm=pjpg&w=1020&fit=max&s=0b4fdeb182b847b3d656660e30a80883)
comme sur la photo pour mesurer le courant passant a travers le transistor dans le mien cette valeur est de 5,2ma mais j'ai du en tester un paquet pour trouver de plus bas, car plus cette valeur est basse et mieux c'est. Mais si le tiens est à 10ma ça doit fonctionner plutôt bien, si un spécialiste passe par la pour confirmer...
apprendre est une des choses les plus difficile à faire. Alors j'apprends chaque jours.
![deous deous](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
deous
228
![228 posts au compteur 228 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 20 ans
275 Posté le 02/02/2022 à 18:41:09
Citation de becbunsen :
Je me suis enfin mis à la construction de ce micro. L'essentiel est soudé, mais il me reste plusieurs questions...
Je me lance aussi...
Qu'est ce que je peux mettre à la place de ça svp?
![ojkz.jpg ojkz.jpg](https://zupimages.net/up/22/05/ojkz.jpg)
[ Dernière édition du message le 02/02/2022 à 18:42:38 ]
![dogfacedgremelin dogfacedgremelin](https://static.audiofanzine.com/img/user/avatars/faders.png?w=40&h=40&fm=pjpg&s=853a15ec687949afcaeff5539f6334b4)
dogfacedgremelin
2010
![2010 posts au compteur 2010 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 21 ans
276 Posté le 03/02/2022 à 07:41:28
![becbunsen becbunsen](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
becbunsen
76
![76 posts au compteur 76 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/2.png)
Posteur·euse AFfranchi·e
Membre depuis 20 ans
277 Posté le 15/02/2022 à 08:23:37
Pour les fets, j'en ai recommandé sur ebay, ils étaient cette fois entre 11,1 et 15 mA, j'en ai donc sélectionné 2 en dessous des 12mA .
les 10 de chez Mouser étaient tous entre 15 et 17. je pense que ça depend vraiment des séries.
Par contre, je me suis fait pas mal aligné par la douane à chaque commande, 106€ pour les 2 capsules, 67€ pour les 2 transfos T13,...
J'avais réussi a passer à travers pour les corps de micros mais ca augmente quand même pas mal le cout du projet...
les 10 de chez Mouser étaient tous entre 15 et 17. je pense que ça depend vraiment des séries.
Par contre, je me suis fait pas mal aligné par la douane à chaque commande, 106€ pour les 2 capsules, 67€ pour les 2 transfos T13,...
J'avais réussi a passer à travers pour les corps de micros mais ca augmente quand même pas mal le cout du projet...
[ Dernière édition du message le 15/02/2022 à 08:31:31 ]
![deous deous](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
deous
228
![228 posts au compteur 228 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 20 ans
278 Posté le 16/02/2022 à 14:58:34
Ah ouais pas de bol.
Je n'ai pas eu de frais pour les transfos et pour les capsules je suis passé par Maiku. Comme c'est en Europe c'est bien plus simple et sans frais de douanes. Du coup c'est beaucoup plus intéressant financièrement pour nous et pour une qualité normalement très bonne.
Tu as pris quoi pour les corps? (Je cherche depuis plusieurs mois mais ne trouve rien de satisfaisant de mon côté.)
Je n'ai pas eu de frais pour les transfos et pour les capsules je suis passé par Maiku. Comme c'est en Europe c'est bien plus simple et sans frais de douanes. Du coup c'est beaucoup plus intéressant financièrement pour nous et pour une qualité normalement très bonne.
Tu as pris quoi pour les corps? (Je cherche depuis plusieurs mois mais ne trouve rien de satisfaisant de mon côté.)
![becbunsen becbunsen](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
becbunsen
76
![76 posts au compteur 76 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/2.png)
Posteur·euse AFfranchi·e
Membre depuis 20 ans
279 Posté le 16/02/2022 à 21:18:25
J'ai pris ceux de Studio 939 (YT5) . Je n'ai jamais eu un original entre les mains mais ça a l'air malgré tout trés correct.
![deous deous](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
deous
228
![228 posts au compteur 228 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/3.png)
Posteur·euse AFfiné·e
Membre depuis 20 ans
280 Posté le 16/02/2022 à 21:27:31
Ah ouais. Ils sont bien mais ils sont sold out depuis quelques temps déjà et pour x temps...
