Fabriquer un U87 DIY

  • 286 réponses
  • 23 participants
  • 30 976 vues
  • 40 followers
Sujet de la discussion Fabriquer un U87 DIY
Hello,

Partant sur cette page :
https://www.diyrecordingequipment.com/blogs/news/15851880-building-a-vintage-style-u87-mic-is-easier-and-cheaper-than-you-think-video
plusieurs Body Donor sont possibles,
Citation :
Donor Bodies

Behringer B2 (all switches)
MXL 2010 (all switches)
Aurycle A460 (no pickup pattern switch)
MCA SP1 (no pickup pattern switch)
CAD GXL2400 (no pickup pattern switch)
Carvin CM87S (no pickup pattern switch)
Gauge ECM 87 (no switches)
Nady SCM 900 (no switches)

pour moi le plus ressemblant avec un U87 original de la liste serait le :
MXL 2010 (all switches) ou le CAD GXL2400 (no pickup pattern switch)

Qu'est-ce que vous en pensez ?

Clip Ideal_Sound - 'Bleu orage' by Ideal Sound

[ Dernière édition du message le 16/12/2016 à 14:01:35 ]

Afficher le sujet de la discussion
281
hello à tous,
Bon il y a un truc qui me chagrine.
Sur toutes les photos on voit le transistor avec le plat vers la droite. Et le point de mesure sur lequel est placée la pointe de touche ici ("DRAIN") est connecté à la patte du bas.

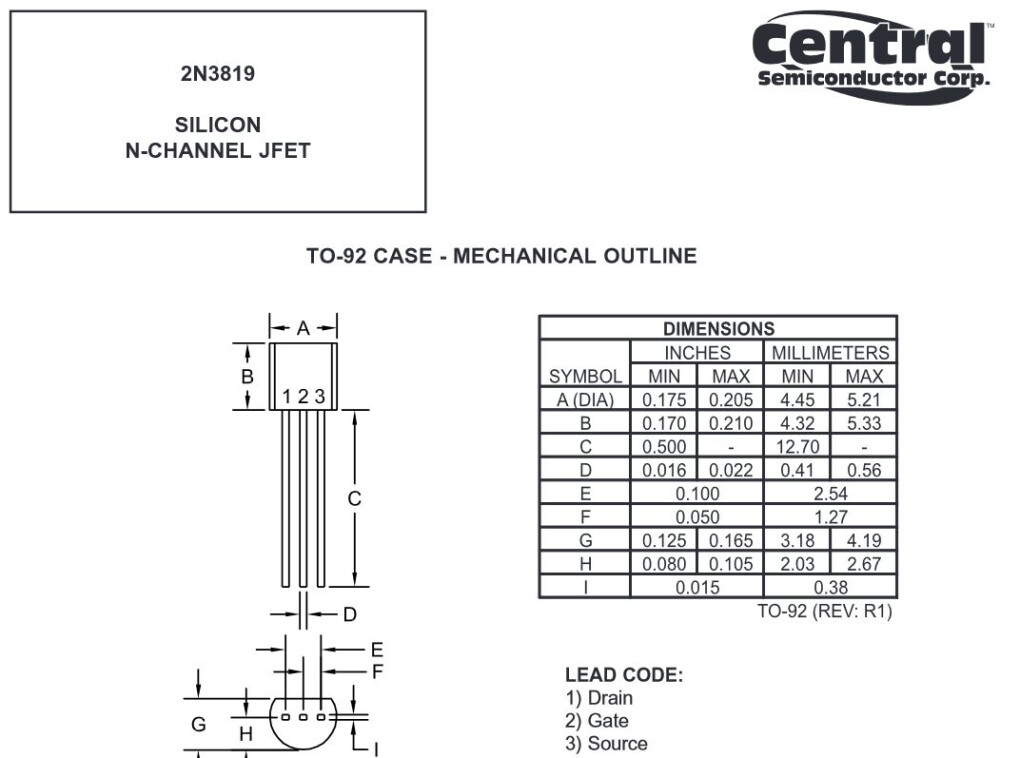

Pourtant quand je cherche le pinout je trouve ça. Et le drain se trouverait vers le haut dans ce cas.

Alors c'est quoi? C'est moi qui suis fatigué ou il y a un truc qui m'échappe?

[ Dernière édition du message le 16/03/2022 à 20:09:49 ]

282
Bonjour,

Citation de deous :
Sur toutes les photos on voit le transistor avec le plat vers la droite. Et le point de mesure sur lequel est placée la pointe de touche ici ("DRAIN") est connecté à la patte du bas. Pourtant quand je cherche le pinout je trouve ça. Et le drain se trouverait vers le haut dans ce cas.


Le brochage du 2N3819, comme pour d'autres transistors FET, dépend du fabricant.
Sur le dessin que tu présentes, le nom du fabricant n'est pas spécifié.
C'est donc faux ou correct... selon la marque du transistor que tu possèdes.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

[ Dernière édition du message le 16/03/2022 à 23:19:45 ]

283
Alors la je découvre complétement! J'imaginais que c'était standardisé...
Merci pour ta réponse en tout cas!
284
Citation de Rémy :

Le brochage du 2N3819, comme pour d'autres transistors FET, dépend du fabricant.
Sur le dessin que tu présentes, le nom du fabricant n'est pas spécifié.
C'est donc faux ou correct... selon la marque du transistor que tu possèdes.
Et bien voila la confirmation. Merci encore.
285
C'est surtout le cas avec les transistors FET.
C'est moins "aléatoire" avec les transistors bipolaires (BJT).

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

286
Bon, j'ai du boulot : je n'arrive pas à avoir plus de 3v sur le drain... il doit y avoir un truc qui cloche.
287
Attention, je n'ai pas vérifié le chemin sur le PCB mais la pastille "Drain" pour prendre la mesure n'est pas directement raccordée à la patte la plus proche du transistor, Pour ma part, 20V quand j'ai branché, réglé à 11.0V sans problème.

1er micro terminé, tout s'est bien passé sauf l'inversion du transfo (j'avais pourtant pris des mesures et bien réfléchi avant...) ça sonne vraiment top , zéro bruit de fond et une personnalité que je n'ai pas sur mes autres micros ( j'ai un AKG C414 que j'utilise peu par je le trouve trop précis et de fait un peu froid)
