J'ai commencé à fixer les renforts d'ossature sur le mur arrière et j'ai reçu la laine de verre.
Par contre la défonceuse m'a lâché
Je fait des rainures dans le plancher pour noyer les câbles des enceintes et les lignes d'alimentation électrique sous le futur parquet (pas au même endroit évidemment) et bim, plus rien !
#çacasselescouilles
On dirait, oui.
Question au passage : quand on tire des lignes différentes au départ d'un compteur (genre une distribution audio: une seconde pour l'éclairage), il faut les séparer physiquement de quelle distance pour être efficace ?
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Salut la compagnie et bonne année à toutes et tous.
Entre les fêtes, quelques retards sur des livraisons et un peu de réflexion sur le montage de l'ossature côté enceintes, voilà 1 mois de passé sans que ça ai trop avancé.
Mais ça va reprendre dans les semaines à venir.

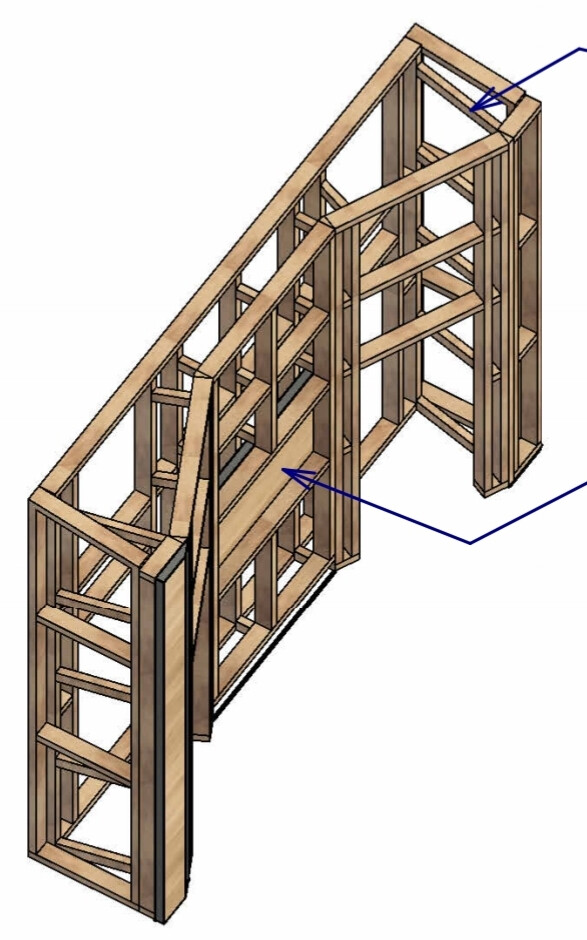

J'en suis donc à l'ossature bois en section de 45x95 qui devrait normalement ressembler à ça :
Le soucis c'est que ce qui n'apparaît pas sur cette partie du plan c'est que les caissons et les enceintes sont montés.
Pas le choix, monter l'ossature en premier aurait condamné des accès indispensables pour le montage des caissons / enceintes.
Mais là ce sont les accès pour monter l'ossature qui sont compliqués, d'autant plus qu'il faut tour remplir de laine de verre.
Donc après réflexion, je vais simplifier tout ça.
La partie avant sur laquelle sera montée la cloison d'impédance "infinie" reste inchangée mais pour la partie arrière, les 2 parties latérales et tous le petits renforts, je vais faire autrement, sachant que leur fonction est de rigidifier l'ensemble au maximum.
En gros je vais tout simplifier pour pouvoir facilement mettre la laine de verre et ensuite venir fixer les 5 pans de l'ossature avant.
Ça sera plus facile à comprendre avec des photos quand je commencerai le montage.
Là j'ai attaqué les débits, et y'en a un bon paquet, je devrai pouvoir commencer l'assemblage mercredi si tout va bien.
Entre les fêtes, quelques retards sur des livraisons et un peu de réflexion sur le montage de l'ossature côté enceintes, voilà 1 mois de passé sans que ça ai trop avancé.
Mais ça va reprendre dans les semaines à venir.
J'en suis donc à l'ossature bois en section de 45x95 qui devrait normalement ressembler à ça :
Le soucis c'est que ce qui n'apparaît pas sur cette partie du plan c'est que les caissons et les enceintes sont montés.
Pas le choix, monter l'ossature en premier aurait condamné des accès indispensables pour le montage des caissons / enceintes.
Mais là ce sont les accès pour monter l'ossature qui sont compliqués, d'autant plus qu'il faut tour remplir de laine de verre.
Donc après réflexion, je vais simplifier tout ça.
La partie avant sur laquelle sera montée la cloison d'impédance "infinie" reste inchangée mais pour la partie arrière, les 2 parties latérales et tous le petits renforts, je vais faire autrement, sachant que leur fonction est de rigidifier l'ensemble au maximum.
En gros je vais tout simplifier pour pouvoir facilement mettre la laine de verre et ensuite venir fixer les 5 pans de l'ossature avant.
Ça sera plus facile à comprendre avec des photos quand je commencerai le montage.
Là j'ai attaqué les débits, et y'en a un bon paquet, je devrai pouvoir commencer l'assemblage mercredi si tout va bien.
[ Dernière édition du message le 12/01/2025 à 22:12:25 ]
Beatless
14327
Drogué·e à l’AFéine
Membre depuis 21 ans
Bonne année DocK'S, et bonne fin de réalisation. 🥂
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
[ Dernière édition du message le 13/01/2025 à 07:15:23 ]
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Canis Majoris
702
Posteur·euse AFfolé·e
Membre depuis 20 ans
Flag !
Joli projet et merci pour les ressources
Joli projet et merci pour les ressources
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
Ça va arriver vite.
En tout cas, si tu ne tiens pas le délai, on ne pourra pas te reprocher de te lever tard.
Réponse à mon précédent message en 04 minutes. Tu as mis une alerte sur le sujet ?
En tout cas, si tu ne tiens pas le délai, on ne pourra pas te reprocher de te lever tard.
Réponse à mon précédent message en 04 minutes. Tu as mis une alerte sur le sujet ?
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Non j'ai finis mon p'tit dèj et je traîne un peu sur AF avant que ma fille ne se réveille.
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
J'ai commencé à fixer les renforts d'ossature sur le mur arrière et j'ai reçu la laine de verre.
Par contre la défonceuse m'a lâché
Je fait des rainures dans le plancher pour noyer les câbles des enceintes et les lignes d'alimentation électrique sous le futur parquet (pas au même endroit évidemment) et bim, plus rien !
#çacasselescouilles
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Petit point d'avancement.
J'ai finis de débiter, assembler et fixer les renforts du mur arrière:
Il reste le dernier du haut à fixer mais avant je doit refaire le conduit d'extraction de la vmc qui doit descendre bien plus bas.
J'ai aussi refait les 2 conduits d'extraction derrière les enceintes avec du flexible diamètre 40.
Et pour finir sur cette partie arrière, j'ai aussi pu terminer les saignées de passages de câbles dans le plancher :
À gauche une ligne électrique 3G2.5 16A qui alimentera un bloc avec 2 prises, au milieu les 2 câbles audio des enceintes et à droite 2 lignes 3G2.5 16A qui alimenteront chacune un bloc de 2 prises.
Les câbles d'alimentation des enceintes sortiront sur la droite du bureau.
Le pc, la carte son et la powercore seront sur onduleur , et le reste sera sur stabilisateur et filtre.
Prochaines étapes :
- modifier le conduit d'extraction de la vmc
- fixer le renfort du haut sur le mur arrière
- débiter et fixer les renforts latéraux
Puis remplir tout ça de laine de verre, réaliser et fixer les différentes ossatures qui viennent en façade, poser la sous-couche et le parquet et monter la cloison d'encastrement des enceintes.
Y'a du taf !
J'ai finis de débiter, assembler et fixer les renforts du mur arrière:
Il reste le dernier du haut à fixer mais avant je doit refaire le conduit d'extraction de la vmc qui doit descendre bien plus bas.
J'ai aussi refait les 2 conduits d'extraction derrière les enceintes avec du flexible diamètre 40.
Et pour finir sur cette partie arrière, j'ai aussi pu terminer les saignées de passages de câbles dans le plancher :
À gauche une ligne électrique 3G2.5 16A qui alimentera un bloc avec 2 prises, au milieu les 2 câbles audio des enceintes et à droite 2 lignes 3G2.5 16A qui alimenteront chacune un bloc de 2 prises.
Les câbles d'alimentation des enceintes sortiront sur la droite du bureau.
Le pc, la carte son et la powercore seront sur onduleur , et le reste sera sur stabilisateur et filtre.
Prochaines étapes :
- modifier le conduit d'extraction de la vmc
- fixer le renfort du haut sur le mur arrière
- débiter et fixer les renforts latéraux
Puis remplir tout ça de laine de verre, réaliser et fixer les différentes ossatures qui viennent en façade, poser la sous-couche et le parquet et monter la cloison d'encastrement des enceintes.
Y'a du taf !
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
Citation :
Y'a du taf !
On dirait, oui.
Citation :
À gauche une ligne électrique 3G2.5 16A qui alimentera un bloc avec 2 prises, au milieu les 2 câbles audio des enceintes et à droite 2 lignes 3G2.5 16A qui alimenteront chacune un bloc de 2 prises.
Question au passage : quand on tire des lignes différentes au départ d'un compteur (genre une distribution audio: une seconde pour l'éclairage), il faut les séparer physiquement de quelle distance pour être efficace ?
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Ha ben heureusement que je l'ai bien laissé en évidence, j'ai oublié de passer le câble hdmi pour l'écran.
Anonyme
DocK'S
2457
AFicionado·a
Membre depuis 2 ans

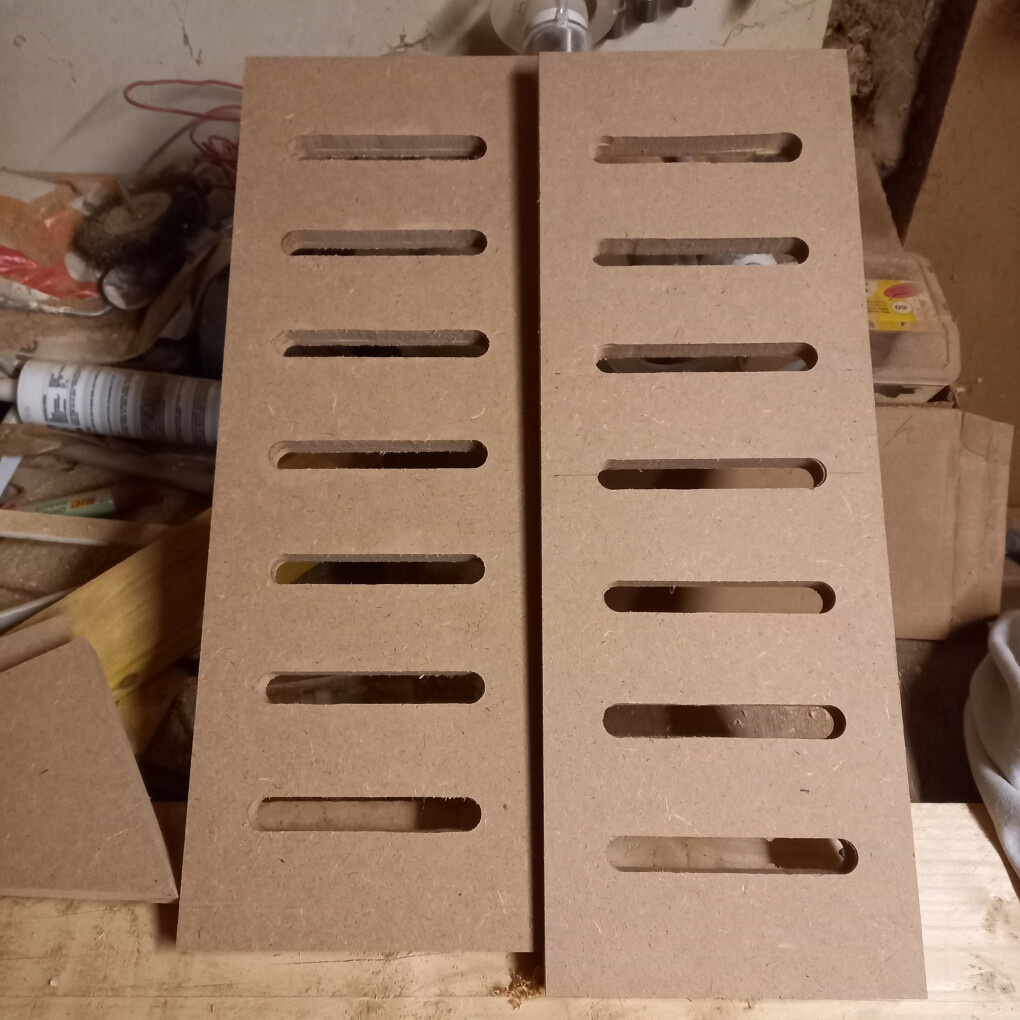

Oui c'est le découplage des enceintes.
Top secret non, mais ça fait parti des astuces de mise en œuvre que Christian, l'acousticien qui a gérer le projet, préfère ne pas voir se répendre sur la toile.
Top secret non, mais ça fait parti des astuces de mise en œuvre que Christian, l'acousticien qui a gérer le projet, préfère ne pas voir se répendre sur la toile.
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Sur la théorie je ne sais pas si il y a des préconisations, mais d'un point de vue pratique je n'ai jamais eu ce type de problème et là en plus je rajoute onduleur, stabilisateur et filtre (et peut-être un brodule aussi
) en bout de chaîne, donc je ne suis pas inquiet.
Mais si quelqu'un en sait plus sur la théorie, et qu'il y a des astuces à mettre en oeuvre, je suis preneur.
) en bout de chaîne, donc je ne suis pas inquiet.Mais si quelqu'un en sait plus sur la théorie, et qu'il y a des astuces à mettre en oeuvre, je suis preneur.
[ Dernière édition du message le 25/01/2025 à 13:18:44 ]
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
Je sais juste que sur le principe, quitte à concevoir et tirer une installation électrique, il est préférable de séparer l'audio du reste.
Il doit néanmoins exister un nombre conséquent d'albums mythiques enregistrés dans des studios qui s'en sont affranchis.
Il doit néanmoins exister un nombre conséquent d'albums mythiques enregistrés dans des studios qui s'en sont affranchis.
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
DocK'S
2457
AFicionado·a
Membre depuis 2 ans
Anonyme
Ce sujet est totalement intrigant
Judochat
2260
AFicionado·a
Membre depuis 23 ans
TC Hotrod
8231
Je poste, donc je suis
Membre depuis 13 ans
@ Docks : merci pour les précisions complémentaires. A propos de précision, j'en manquais quand j'évoquais le compteur, en fait je faisais référence au tableau. My bad.
