Roland E-20
Photos
1/60

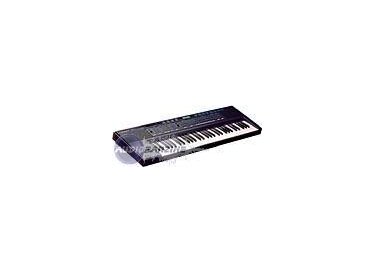

Roland E-20

Clavier arrangeur de la marque Roland

2 avis

Annonces E-20

Me prévenir à chaque nouvelle annonce sur ce produit

Images

Tutoriels et astuces

Avis

Note moyenne :
( 5/5 sur 2 avis )
2 avis
100 %
Donner un avis
SAPENA1966SAPENA1966

21 ANS APRES.....toujours là !!

Roland E-20Publié le 23/11/11 à 17:49
ROLAND E20

UTILISATION

utilisation assez simple
avec une partie upper lower et bass

connectique importante



AVIS GLOBAL

je confirme que c'est du bon matos
il marche toujours impeccable !


je l'ai acheté en 1990 à AUCHAN.....en 3 fois sans frais...... 10000 F (1500 € !!!!)
oups.....c'était une somme à l'époque et même encore aujourd'hui !!!

depuis cette date j'ai juste changé la pile dedans soit 8 € sur 21 ans d'utilisation ça va, la fiabilité, je pense !!!

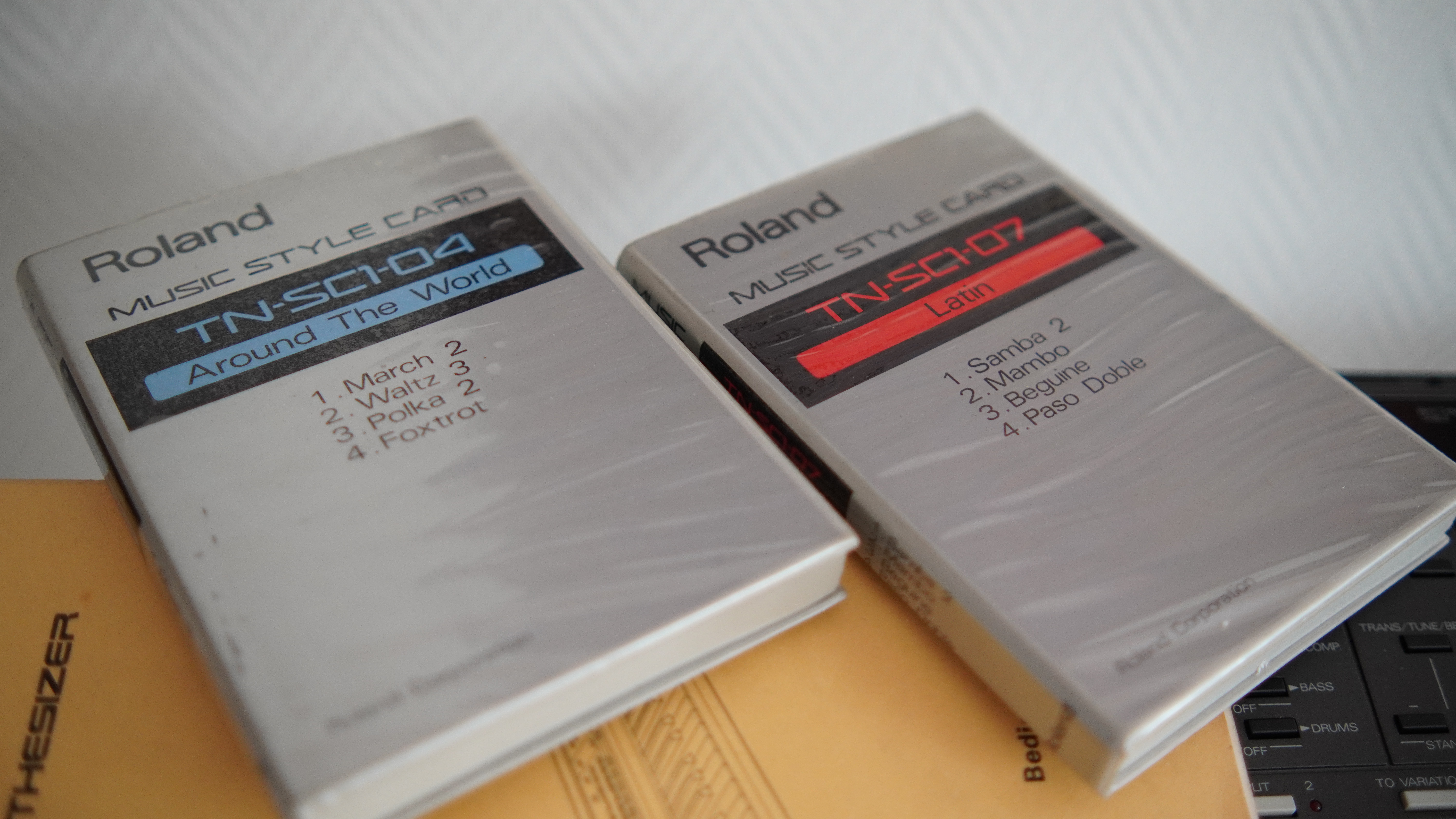

il y avait aussi des cartes style qu'on pouvait mettre ainsi que des cartes d'enregistrement de morceaux (j'en ai achetée 2 !)

il y a aussi des effets d'ambiance sonore comme room, delay....

je pense m'en séparer pour en...…
Lire la suite
ROLAND E20

UTILISATION

utilisation assez simple
avec une partie upper lower et bass

connectique importante



AVIS GLOBAL

je confirme que c'est du bon matos
il marche toujours impeccable !


je l'ai acheté en 1990 à AUCHAN.....en 3 fois sans frais...... 10000 F (1500 € !!!!)
oups.....c'était une somme à l'époque et même encore aujourd'hui !!!

depuis cette date j'ai juste changé la pile dedans soit 8 € sur 21 ans d'utilisation ça va, la fiabilité, je pense !!!

il y avait aussi des cartes style qu'on pouvait mettre ainsi que des cartes d'enregistrement de morceaux (j'en ai achetée 2 !)

il y a aussi des effets d'ambiance sonore comme room, delay....

je pense m'en séparer pour en acheter un plus moderne pour enregistrer notamment sur des cartes ou en usb

Philippe
Lire moins
»
glennouilleglennouille

Roland E-20Publié le 31/12/05 à 14:25
Clavier léger synthé des années 80! 5 octaves.
Connectique : très complète : midi (in - thrue - out); audio : in / out; pédale, extensions, carte mémoire, casque.
sons : 127 accessibles, 255 via comandes midi, 127 rythmes, pitch, accordage,
arrangements prédéfinis, possibilités d'édition de sons / rythmes via carte mémoire.
Effets volumes réglables par voies.

EDIT: j'ai mis la note par rapport à la date d'achat...) C'était l'un des meilleurs clavier de l'époque... 1988.

UTILISATION

Plein de boutons, et pas de menus à rallonge, un écran LCD très lisible! Le manuel quand à lui n'est pas assez clair...

AVIS GLOBAL

Je l'ai donc depuis 1988, et il a toujours rendu service! Il me sert...…
Lire la suite
Clavier léger synthé des années 80! 5 octaves.
Connectique : très complète : midi (in - thrue - out); audio : in / out; pédale, extensions, carte mémoire, casque.
sons : 127 accessibles, 255 via comandes midi, 127 rythmes, pitch, accordage,
arrangements prédéfinis, possibilités d'édition de sons / rythmes via carte mémoire.
Effets volumes réglables par voies.

EDIT: j'ai mis la note par rapport à la date d'achat...) C'était l'un des meilleurs clavier de l'époque... 1988.

UTILISATION

Plein de boutons, et pas de menus à rallonge, un écran LCD très lisible! Le manuel quand à lui n'est pas assez clair...

AVIS GLOBAL

Je l'ai donc depuis 1988, et il a toujours rendu service! Il me sert maintenant de boite à rythme, lecteur midi et clavier de composition. Je l'avais acheté sur un "craquage", il valait 10 000 frs à l'époque. Bien que maintenant, pour 30 euros, on a une carte son avec des synthé FM bien plus développés, il reste branché dans le studio et sert encore. Je n'ai pas encore testé toutes ses possibilités, mais jamais je ne le jetterai, ne serait-ce que pour l'investissement, car réunir 10 000 francs quand on a 12 ans, c'est un souvenir intarrissable! D'autant plus que c'était l'apparition des claviers grand public, et je ne savais pas que la musique électronique allait tant se développer jusqu'à rendre ce genre d'instrument rapidement dépassé.

Mais si au bout de 17 ans il fonctionne encore, c'est que c'était du bon matos! Je mets cet avis plus d'ordre nostalgique qu'autre chose, puisque c'est cet instrument qui m'a mis sur la voie de la musique!
Lire moins
»

Fiche technique

  • Fabricant : Roland
  • Modèle : E-20
  • Catégorie : Claviers arrangeurs
  • Fiche créée le : 11/01/2003

Clavier: 61 touches sensibles à la dynamique
Système Source Sonore: Synthèse Numérique L.A.
Effet incorporé: Reverb digital ( 8 types: Hall 1-2 etc )
Panneau bouton/contrôle
Volume: contrôle Master Volume
Balance: Pédale Multifonction (6modes)MIDI - 9 sections instrumentales, canaux MIDI modifiables - Transpose/MasterTune/Pitch Bend Range
Composer: Record et Play (piste Upper et ou Lower) 3 chansons ( 1 chanson: approx. 200 mesures)
Arranger: On/Off, Chord intelligence, Memory, Sync Start
Section Rythmique: Bank 1-4, Number 1-8,Card, Curseur Tempo, Variation pour chaque rythme
Sélection du Son: Upper,Lower, Bass, Bank 1-8, Number 1-8
Carte Mémoire: From Card, To card
Reverb: On/Off, Part Assign (yes/no) Type (8 types)
Boutons en Temps Réel: Manual Drums, Split 1/2, Fill-in (To Variation, To Original) Intro/Ending, Arranger 1/2, Start/Stop, Mélody Intelligence, User Program 1-8, Write, Demo, Molette Pitch Bender/Modulation
Display: 16 caractères x 2 lignes (LCD)
Prises Panneau Arrière: AUX OUT ( Right/Mono, Left)
AUX IN ( Right, Left/Mono)
MIDI (OUT, THRU, IN) Pédale
Prise Panneau Avant: Casque
Amplificateur: 2X5W (Stéréo)

Distribué par rolandcentraleurope

»

Autres catégories dans Instruments électroniques

Autres dénominations : e 20, e20
