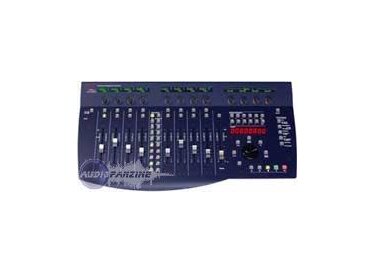

Radikal Technologies SAC-2K

• Fabricant : Radikal Technologies
• Modèle : SAC-2K
• Catégorie : Consoles MIDI
• Fiche créée le : 29/06/2004

Radikal Technologies SAC-2K
NUENDO
8 – 30 Radikal Technologies SAC-2K
Spécifications
Le pupitre SAC-2K peut contrôler 32 voies de console (par groupe
de 8).
• Appuyez sur les boutons “17 à 24" et “25 à 32" pour changer d’un
groupe de huit voies au prochain groupe.
• Utilisez les boutons “1 à 8" et “9 à 16" pour changer l’assignation des
faders par pas d’une voie.
• Utilisez le bouton Select au-dessus du fader général (Master) pour
activer/désactiver les moteurs.
• Appuyez plusieurs fois sur le bouton Mute/Solo (à gauche) pour faire
défiler toutes les assignations des boutons Mute/Solo et Select des
différentes voies.
L’assignation actuelle est indiquée sur le bouton :
• Utilisez les boutons From et To pour déplacer le curseur de projet au
délimiteur gauche ou droit.
Maintenez Shift et appuyez sur les boutons From ou To pour déplacer le délimiteur
gauche ou droit à la position actuelle du curseur de projet. Si vous maintenez Shift et
appuyez sur le bouton “<<” ou “>>”, le curseur de projet est déplacé au début ou à la
fin du projet.
• Appuyez sur le bouton “Store Marker” pour créer un marqueur à la
position du curseur de projet.
Maintenez Shift et appuyez sur le bouton “Store Marker” pour ouvrir la fenêtre Marqueurs.
DEL Boutons Mute/Solo Boutons Select
Activée État muet de la piste. Sélectionne une seule piste pour
des réglages détaillées.
Désactivée État de Solo de la piste. Sélectionne une seule piste.
Clignotante État des boutons Write dans la Console
de Voies de Nuendo.
État des boutons Read dans la
Console de Voies Nuendo.
NUENDO
Radikal Technologies SAC-2K 8 – 31
• Appuyez sur le bouton “Recall Marker” pour déplacer le curseur de
projet au prochain marqueur à droite du curseur de projet.
Maintenez Shift et appuyez sur le bouton “Recall Marker” pour déplacer le curseur de
projet au prochain marqueur à gauche.
• Les commandes de transport (Start, Stop, Record, “<<” et “>>”)
contrôlent les fonctions correspondantes dans Nuendo.
• La molette Jog peut être utilisée pour déplacer le curseur de projet
dans Nuendo.
• Le bouton Scrub n’est pas encore supporté.
• L’état du bouton Num (dans la section “Software Navigation”) détermine
l’assignation des boutons Enter “1” à “2” :
Si le témoin Num est activé, utilisez les boutons pour régler la position
du curseur de projet :
• Si vous entrez une valeur, l’affichage de temps du SAC-2k affichera la nouvelle
valeur au lieu de la position du curseur de projet.
• Il n’est pas nécessaire d’entrer des points, virgules ou points-virgule pour la
nouvelle valeur.
• Bouton Num : permet d’effacer la nouvelle valeur et désactiver la fonction
Locate.
• Bouton Enter : permet de déplacer le curseur de projet à une nouvelle position
(en correspondance avec la nouvelle valeur).
• Bouton “Store Marker” : permet de déplacer le curseur de projet à la position
qui correspond à la nouvelle valeur et de créer un marqueur à la nouvelle position
du curseur de projet.
Si le témoin Num est désactivé :
• Utilisez le bouton “1” pour afficher la prochaine page (faire défiler toutes les
pages d’un groupe de paramètres).
• Maintenez Shift et appuyez sur le bouton “1” pour afficher la dernière page.
• Utilisez le bouton “6” pour afficher la page précédente.
• Maintenez Shift et appuyez sur le bouton “6” pour afficher la première page.
• Appuyez sur le bouton Enter pour activer/désactiver l’affichage des noms des
paramètres disponibles dans la rangée inférieure.
NUENDO
8 – 32 Radikal Technologies SAC-2K
• Les touches de fonction “2” à “5”, “7” à “0” et les combinaisons des touches
de fonction avec le bouton Shift peuvent être utilisées pour accéder à des
fonctions dans Nuendo. Reportez-vous aux “Fonctions Détaillées” de Nuendo
pour une description de l’assignation des fonctions du programme aux touches
de fonction des pupitres de télécommande.
Il y a des touches déjà assignées (dont l’assignation peut être modifiée) :
Bouton “5” : permet d’annuler la dernière opération dans Nuendo. Maintenez
Shift et appuyez sur le bouton “5” pour “annuler l’annulation”.
Bouton “7” : permet de copier ; maintenez Shift et appuyez sur le bouton “7”
pour couper.
Bouton “9” : permet de coller.
Bouton “0” : permet d’enregistrer le projet actuel ; maintenez Shift et appuyez
sur le bouton “0” pour enregistrer une copie de sauvegarde du projet actuel.
Maintenez Shift et appuyez sur les boutons “2”, “3”, “4” ou “8” pour contrôler
le facteur de Zoom dans la fenêtre projet.
Bouton Pan dans la section Mixer-Mode : Mode Fader Set Panning :
• Page 1 – Pan gauche/droit
• Page 2 – Pan avant/arrière
• Appuyez sur un V-Pot pour activer/désactiver la fonction Monitor pour cette
voie.
Bouton High : Mode Fader Set EQ High :
• Page 1 – Gain
• Page 2 – Fréquence
• Page 3 – Q
• Page 4 – Enable
• Appuyez sur un V-Pot pour désactiver (Bypass) les EQ pour cette voie.
Boutons HiMid, LowMid, Low : Mode Fader Set EQ Mid-High, Mid-
Low, Low (voir ci-dessus).
Boutons Snd/Ins 1 : Mode Fader Set Send 1 :
• Page 1 – Niveau
• Page 2 – Enable
• Page 3 – Pre/Post
• Page 4 – Bus
• Appuyez sur un V-Pot pour désactiver (Bypass) les sends pour cette voie.
NUENDO
Radikal Technologies SAC-2K 8 – 33
Boutons Snd/Ins 2 à 4 : Mode Fader Set Send 2 à Send 4 (voir cidessus).
En fonction de l’état des boutons Snd/Ins (au-dessus du
bouton Snd/Ins 1) les boutons Snd/Ins 1 à Snd/Ins 4 sont assignés
soit à Send 1 à Send 4 soit à Send 5 à Send 8.
Bouton EQs (section Channel-Strips) : Mode Selected Channel EQ :
• Page 1 – Gain, Fréquence, Q et Enable pour la bande lo. Gain, Fréquence, Q
et Enable pour la bande lo mid.
• Page 2 – Gain, Fréquence, Q et Enable pour la bande hi mid. Gain, Fréquence,
Q et Enable pour la bande hi.
• Appuyez sur un V-Pot pour désactiver (Bypass) les EQs.
Bouton Inserts/Sends : Mode Selected Channel Sends :
• Page 1 – Niveau pour Send 1 à Send 8
• Page 2 – Enable pour Send 1 à Send 8
• Page 3 – Pre/Post pour Send 1 à Send 8
• Page 4 – Bus pour Send 1 à Send 8
• Appuyez sur un V-Pot pour désactiver (Bypass) les sends.
Bouton Dynamics : Mode Selected Channel Routing :
• Page 1 – Bus de sortie, Monitor, Bus d’entrée, Gain d’entrée, Phase d’entrée
• Appuyez sur un V-Pot pour activer/désactiver la fonction Monitor.
La fonction du bouton MIDI : mode Selected Channel Inserts, du bouton
Shift+Inserts/Sends : mode Global Send Effects, du bouton
Shift+Dynamics : mode Global Master Effects et du bouton Shift+
MIDI : mode Global Instruments sont décrits dans le document pdf
séparé traitant l’utilisation de Mackie Control avec Nuendo.
