Konnekt 24D, Interface audionumérique FireWire de la marque TC Electronic appartenant à la série Konnekt.


30 avis d'utilisateurs
Occasion à partir de 128 € argus occasion : 125 €Attention, cote argus calculée sur un petit nombre d'annoncesAvertissement important

Test TC Electronic Konnekt 24D

Test de la konnekt 24D de TC Electronic

Test de la konnekt 24D de TC Electronic

Konnektez-vous Au pays des interfaces audionumériques, la guerre fait rage. TC Electronic tente de tirer son épingle du jeu en proposant une jolie petite boîte FireWire intégrant à la fois deux préamplificateurs micro et des effets. Mais cela suffira-t-il pour sortir du lot ? Lire la suite…

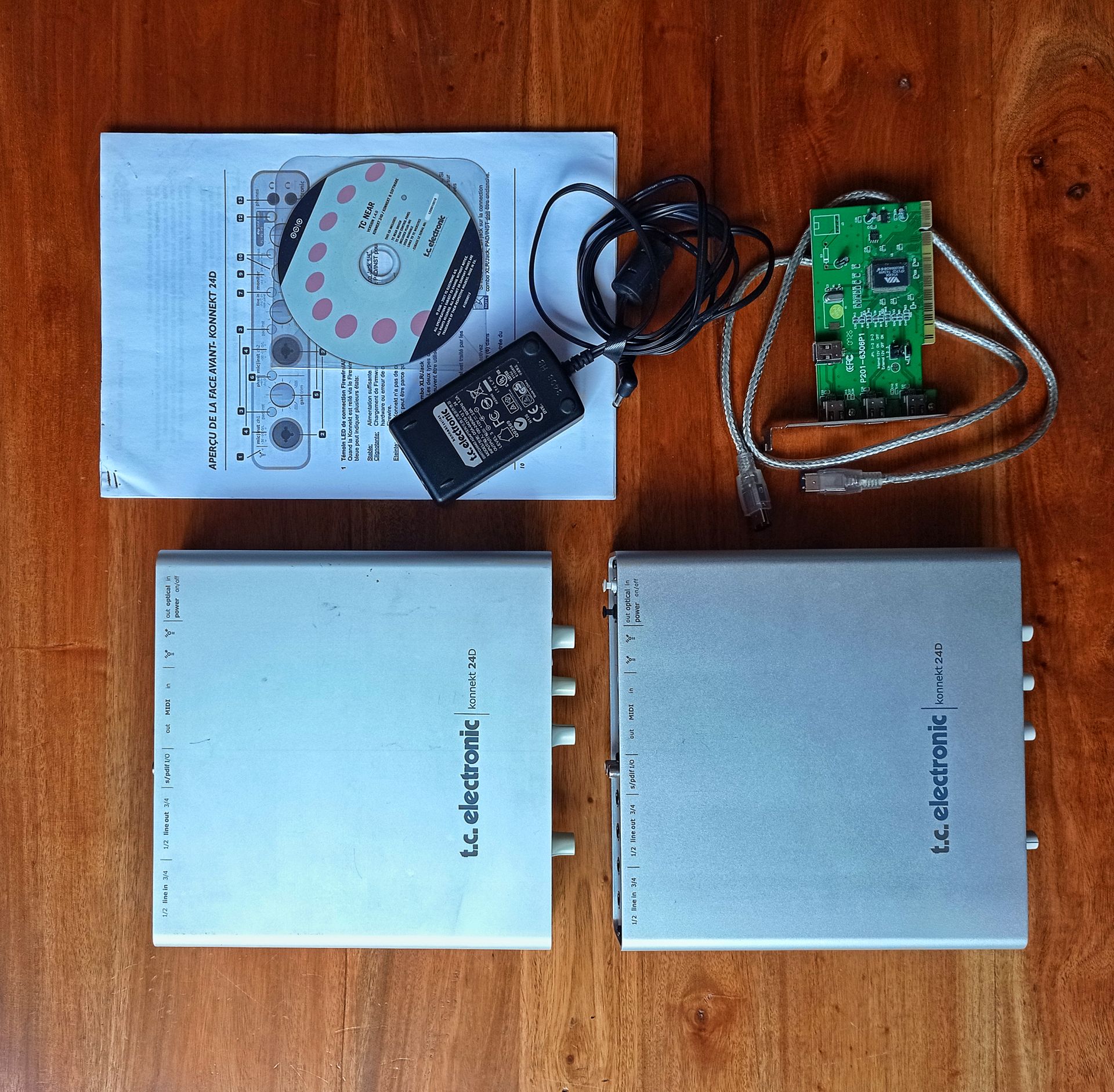

Acheter d'occasion TC Electronic Konnekt 24D

TC Electronic Konnekt 24D Interface audio Firewire TC Electronic Konnekt 24D 145 € »
TC Electronic Konnekt 24D TC Electronic Konnekt 24D 85 € »
TC Electronic Konnekt 24D Vente TC Electronic Konnekt 24D 128,89 € »

Fiche technique TC Electronic Konnekt 24D

  • Fabricant :TC Electronic
  • Modèle :Konnekt 24D
  • Série :Konnekt
  • Catégorie :Interfaces audionumériques FireWire
  • Fiche créée le :31/12/2009

konnekt 24D is a groundbreaking audio interface that integrates TC's world famous effects in a state-of-the-art design.

Digital Inputs and Outputs
Connector (S/PDIF) RCA Phono, 75 Ohm
Formats (S/PDIF and TosLink) *1) S/PDIF (24 bit), IEC 958, Pro-status bits
Connector (ADAT® or TosLink) *2) Optical Pipe
Format (ADAT®) *3) 8-ch. @ 48 kHz, 4-ch. SMUX @ 96 kHz
Firewire IEEE 1394a, S400, IEC 61883
Digital IO Engine TC DICE II, handling all IO formats
Clock and Jitter
Internal/External Sample Rates 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz and 192 kHz / 43 to 193 kHz, jitter rejection at all rates
Jitter Rejection Engine JET™ technology in TC DICE II
Jitter Rejection Filter <-3 dB @ 10 Hz, < -100 dB @ 600 Hz
DIO Interface Jitter < 1 ns peak, BW: 700 Hz to 100 kHz
AD/DA Conversion Jitter < 42 ps RMS, BW: 100 Hz to 40 kHz
Digital Output Phase
(stand alone and across network)
< 0.5 % of sample period
Input Slip Sample Tolerance
(all DIs)
+50 % to -50 % of sample period
Processing Delay DIO @ 96/48 kHz 0.15/0.3 ms
Frequency Response DIO DC to 23.9 kHz ± 0.01 dB @ 48 kHz
Line Inputs Ch. 1,2,3,4 *4)
Connectors 1/4” Phone Jack (balanced) Ground sensing design. Balanced/Unbalanced digital output switch *)6
Impedance, Bal/Unbal 20 kOhm/25 kOhm
Full Scale Input Level @ 0 dBFS +13 dBu
THD+N < -100 dB (0.001%) @ 1 kHz, -1 dBFS
SNR >111 dB(A), >108 dB, 20 Hz to 20 kHz
Freq. Response +0/-0.5 dB, 20 Hz to 20 kHz
Crosstalk < -100 dB, 20 Hz to 20 kHz
ADC
A to D Conversion 24 bit, 128 x oversampling bitstream
A to D Delay 0.68 ms / 0.63 ms @ 44.1 kHz / 48 kHz
Mic. Inputs Ch. 1,2
Connectors Neutrik Combo (XLR)
Sensitivity Full Range Pad on/off -10/+10 dBu <> -52/ -32 dBu
Total Preamp gain 62 dB
Impedance, Pad on/off 2000/1300 ohm
NF @ Rg = 150 ohm, Max. Gain < 4 dB
EIN @ Rg = 150 ohm, Max. Gain < -127 dBu
THD+N, Min. Gain < -100 dB (0.001%) @ 1 kHz, -1 dBFS
SNR, Min. Gain >109 dB(A), >106 dB, 20 Hz to 20 kHz
Inst. Inputs Ch. 1,2
Connectors Neutrik Combo (1/4” Phone Jack)
Sensitivity Range -25 dBu <> +17 dBu
Total Preamp gain 42 dB
Impedance 1 Mohm
THD+N, Min. Gain < -100 dB (0.001%) @ 1 kHz, -1 dBFS
SNR, Min. Gain >107 dB(A), >104 dB, 20 Hz to 20 kHz
Crosstalk < -100 dB, 20 Hz to 20 kHz
Monitor/Line Outputs Ch. 1,2,3,4 *5)
Connectors 1/4” Phone Jack. Ground sensing design.
Impedance 100 Ohm
Level Range (Ch. 1,2) -40 dBu <> +12 dBu (analog gain scale)
Fixed Full Scale Range
(Ch. 3,4)
+12 dBu
THD+N < -94 dB (0.002%) @ 1 kHz, -1 dBFS
SNR >111 dB(A), >108 dB, 20 Hz to 20 kHz
Freq. Response +0/-0.1 dB, 20 Hz to 20 kHz
Crosstalk < -100 dB, 20 Hz to 20 kHz
DAC
D to A Conversion 24 bit, 128 x oversampling bitstream
D to A Delay 0.70 ms / 0.65 ms @ 44.1 kHz / 48 kHz
Headphones Output (Ch. 1/2)
Connectors 2 x 1/4” Phone Jack (Stereo)
Impedance 80 Ohm
Gain Level Range -80 dBu <> +16 dBu @ 300 ohms
(analog gain scale)
THD+N < -94 dB (0.002%) @ 1 kHz, -1 dBFS
SNR >103 dB(A), > 100 dB, 20 Hz to 20 kHz
Freq. Response +0/-0.1 dB, 20 Hz to 20 kHz
Crosstalk < -100 dB, 20 Hz to 20 kHz
Power @ 40 Ohm Load 200mW
Power @ 600 Ohm Load 93mW
EMC
Complies With EN 55103-1 and EN 55103-2, FCC part 15,
Class B, CISPR 22, Class B
Safety
Certified To IEC 60065, EN 60065, UL6500 and CSA E60065 CSA FILE #LR108093
Environment
Operating Temperature 32° F to 122° F (0° C to 50° C)
Storage Temperature -22° F to 167° F (-30° C to 70° C)
Humidity Max. 90 % non-condensing
Control Interface
MIDI In/Out: 5 Pin DIN
Firewire (DAW) IEEE 1394a, IEC 61883
General
Dimensions 9.5" x 1.75" x 9" (241.5 x 44 x 226 mm)
Weight 3.3 lb. (1.5 kg)
Finish Acrylic front panel. Plated and coated steel back plate. Anodized aluminum cover.
PPM Meter (Ch. 1,2) 3 LED's pr. channel
Power Supply (Included) 12V DC, Adapter for 90 to 240 VAC, 50 to 60 Hz (auto select)
Firewire Bus Powered 8 to 30 VDC
Power Consumption <14 W
Warranty Parts and labor 1 year



Notes for konnekt8
*1) S/PDIF only
*2) Not available
*3) Not available
*4) Line 1+2 recordable + AUX 1+2
*5) Two outputs only

Distribué par ADAGIO France

»

Avis utilisateurs TC Electronic Konnekt 24D

Note moyenne :4.0( 4/5 sur 30 avis )
 17 avis57 %
 5 avis17 %
 2 avis7 %
 1 avis3 %
 5 avis17 %
Rapport qualité/prix :
musiclol29/10/2014

L'avis de musiclol"Excellente en tous points!!!"

TC Electronic Konnekt 24D
A l'époque, je l'ai achetée pour le firewire, la polyvalence, le MIDI, les E/S ADAT et S/pdif, les 2 prises casques…..
Et la qualité des préamps.

J'enregistre des synthés analogiques, des micros chant (AKG 414 etc…) mon piano à queue et quelquefois des guitares et basses… Sur Macbook pro (2012) et iMac (2008) selon le lieu.
Je précise que mes prises sont fréquemment utilisées pour des productions pro, mixées à posteriori en studio Pro.

UTILISATION

Je n'ai jamais eu aucun soucis de stabilité, avec aucun ordi (j'en ai utilisé plusieurs avec la même carte.

Je n'ai jamais rencontré de limites de pistes (j'ai enregistré jusqu'au maximum possible sur cette carte avec préamp ADAT externe etc…)

La latence est très basse avec un ordi récent.
J'utilise principalement Logic 9

MISE EN OEUVRE

installation enfantine, interface claire rien à dire….

AVIS GLOBAL

Je l'utilise depuis presque 7 ans avec bonheur et plaisir!

Les plus gérés par le DSP interne sont excellents, ils sont aussi utile en monitoring à la prise (vous chantez avec un petit compresseur et une super reverb dans le casque sans latence) qu'en plug in au mixage.

En un mot, cette carte rassemble toutes les bonnes idées de toutes les autres dans sa catégorie.
Les deux sorties casque dont une qui mute les enceintes, les entrées 1 et 2 doublées en face arrière sélectionnables par un simple switch, les 3 mémoires de scène pour l'utilisation en stand alone….

Je suis musicien professionnel et j'utilise régulièrement des tas d'autres cartes dans des tas de circonstances. J'atteste que si il y a une différence de son avec une RME, elle est quasi inaudible. En revanche, elle est bien plus souple à l'utilisation et bien plus maline!

Je viens d'acheter la studio konnekt 48 pour plus d'entrées et pour la télécommande car au prix où elle est vendue actuellement c'est juste une tuerie!!! Pour autant je garde ma bonne vieille 24D pour les situations nomades ou un config "B".

Enfin, j'accuse la longue période de TC electronic bashing d'être en partie responsable de l'abandon du secteur par cette marque…. C'est bien dommage...
»
veda9515/03/2013

L'avis de veda95"Couteau suisse!"

TC Electronic Konnekt 24D
Utilisé pour prises de voix, composition midi et mixage.

Toutes les connectiques nécessaires à tout faire!

Préamplis très correct comparé aux autres dans cette gamme.

En dehors du compresseur (excéllent) je n'utilise pas les plug tc devant lesquels je ne m'extasie pas malgrès l'avis général.

UTILISATION

Assez simple et pratique, notamment en stand alone.
Quelques craquement en latence minimum sous windows mais impéc sous mac.
Grosse communauté pour régler d'éventuels soucis.

MISE EN OEUVRE

Pas de soucis, je la recommande grandement.

AVIS GLOBAL

Je l'utilise depuis 4 ans maintenant, j'ai aujourd'hui changé pour une m-audio projectmix mais j'ai gardé la konnekt en tant que préamplis tant il est meilleur que celui de m-audio.

Vu son prix je pense la garder longtemps, au pire comme convertisseur a/d quand j'aurais un préamplis plus costaud.

Qualité prix imbattable!
»
zorro5431/01/2013

L'avis de zorro54"une pure merveile ."

TC Electronic Konnekt 24D
Quelles caractéristiques techniques ont motivé votre choix ? le nombre d entrer et de sortie et le dsp

Avec quels instruments ou systèmes (console, préampli,DtD...) l'utilisez vous et avec quelle connectique ? art dps 2 ,micro Rhode nt2 pc et mac

Pour quel usage ?prise de voix chanteur et guitar


Quelle est votre config (Carte mère/CPU/Ram/Disque,...) ? config moyenne mac et pc pas du pc de bureau mais pas non plus du pc de gammer !!



UTILISATION



Les drivers sont-ils stables ? malgrer ce qui a pus ce passer ar le passer don je ne suis pas au courant je l ai acheter d okaz en 2012 les drivers sont hyper stable aussi bien sous mac que sur w7 ou xp

16 piste midi avec instrument virtuel logiciel kontakt avec effet ..etc

piste guitare avec effet

piste voix avec effet

latence en dessous de 8 sur tout les softs aucune grattement ou décalage perceptible a l oreille dans un casque studio beyrdynamic 770 pro ( du moins avec mes vielles oreilles )

MISE EN OEUVRE

installation illico presto sous mac et pc ( moins de 5 min )

bonne prise en main general

AVIS GLOBAL

je l utilise depuis 3 mois environ


j ai essayer de avid fast track c est moins bon ! de l rme chez un pote je n ai pas perçu la différence ? mon pote non plus quant je l ai inviter il a été étonner de la qualité sonore de l engin par rapport a ce qu il a lue mais bon sa c était avec les vieux drivers !!!

je ne l utilise pas a son maximum , je dirai quelle me suffit largement et qu elle peut faire le bonheur de pas mal de gens , pour 200 € difficile de trouver mieux .

je referai ce chois sans hésiter même pour de projet plus lourd du style orchestre ..etc vue que l on peut les coupler jusque a 4 donc suffisamment d entrer et de sortie .


je rajouterai cette carte vue les commentaires a très mal demmarer a cause de driver merdique , mais les nouveaux driver son excellent et la partie hardware nickel !
»
covax05/05/2012

L'avis de covax

TC Electronic Konnekt 24D
-

UTILISATION

Aucun problème de stabilité. Utilisation sur un portable.

MISE EN OEUVRE

Interface logicielle très claire. Mémorisation de 3 configs qui sont très pratiques quand on a ses habitudes.

AVIS GLOBAL

D'occasion on en trouve à moins de 200€.
Je rejoints le test effectué (rubrique article).
Les qualités acoustiques sont conservées et les effets DSP sont de très bonne qualité.

Je l'utilise très peu mais je la garde. Idéale pour des captures de bonne qualité malgré un micro standard (SM58)
»
