Aujourd'hui, j'ai sauvé...

Al1r

2360

AFicionado·a

Membre depuis 17 ans

Sujet de la discussion Posté le 04/04/2015 à 18:48:58

Voilà, mon goût immodéré pour le chine et la récupération de vieux matos n'a encore joué un tour aujourd'hui... :??:

Voici le dernier sauvetage:
image.php

Arracher de la décheterie, un petit coup de chiffon (pour les traces de nicotines) et de compresseur (pour la poussière), il fonctionne parfaitement :bravo:

Je vous invite a poster vos sauvetages

AL1

[ Dernière édition du message le 04/04/2015 à 18:59:38 ]

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2076 Posté le 07/05/2022 à 12:07:17

Et je répare un second combiné Pioneer M6500, pour le même gars.

Trop content du premier (achetée 100€ + 33€ de pièces (cellule + condo) + 17 de MO) avec ses enceintes origine.

Il en a trouvé un second pour sa chambre (achat 40€) avec une paire d'enceintes Dual (selon moi, rien que les enceintes valent bien 30€).
avec un peu plus de taff.
- cellule HS (29€ une AT3600)
- pas de courroie (10.2€ sur ebay)
- et a priori un AOP mort, il sort une tension continue sur la sortie enceinte, qui correspond à son -Vcc. (14€ chez Ali)
Si je me suis pas raté sur le diagnostique, ce sera pas une réparation à bien cher pour un truc qui sonne pas si mal.

https://vintage-audio-heritage.fr/download/file.php?id=112136&mode=view

https://vintage-audio-heritage.fr/download/file.php?id=111406&mode=view

https://vintage-audio-heritage.fr/download/file.php?id=111410&mode=view

1

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

[ Dernière édition du message le 07/05/2022 à 13:21:33 ]

kartman69960

117

Posteur·euse AFfiné·e

Membre depuis 11 ans

2077 Posté le 07/05/2022 à 12:12:34

Salut tooffy! C'est sûr y'a de quoi être vénère quand on voit les objets jetés en état de fonctionner et qui pourraient encore servir... Mais chance aussi à toi de pouvoir faire de la récup.! Dans certaines co-prop c'est interdit, et bien sûr je passe sur certaines déchetteries qui sont devenues des bunkers..! Bref, joli coup et belle mentalité :clin:

0

plcv83

2004

Professionnel·le de l’audio

Membre depuis 18 ans

2078 Posté le 07/05/2022 à 15:58:52

Citation de kosmix :

As tu résolu ton problème? J'ai eu un problème sur un voodu valve avec un type buzz 50/100hz. J’avais une résistance de mise a la masse du châssis détériorée (mais invisible) Je l'ai changé sur le conseil d'un technicien Rocktron et plus de buzz!
Le problème est il plus ou moins présent lorsque le volume de sortie est a fond? et lorsque tu fait varier le niveau d'entrée, celà change t il quelque chose?

0

-> --> ---> ----> On fait le tour de l'atelier ?

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2079 Posté le 07/05/2022 à 16:04:35

Hello plcv,
J'ai laissé le Rocktron de côté, n'ayant pas les compétences pour un dépannage. Pour le volume de sortie j'étais obligé de le baisser sinon aux max il y avait autant de bruit que de signal, pour le volume d'entrée je ne sais plus. En tous cas merci je vais chercher cette résistance de mise à la masse.

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2080 Posté le 07/05/2022 à 18:23:05

J'ai mis l'Ibanez en pièces.

Verdict:
- porte fusible HS
- led face avant HS
- une prise jack 6.35 HS

J'arrive pas a trouver de prises pour perçage dans la tôle de 12mm, si quelqu'un a une adresse.

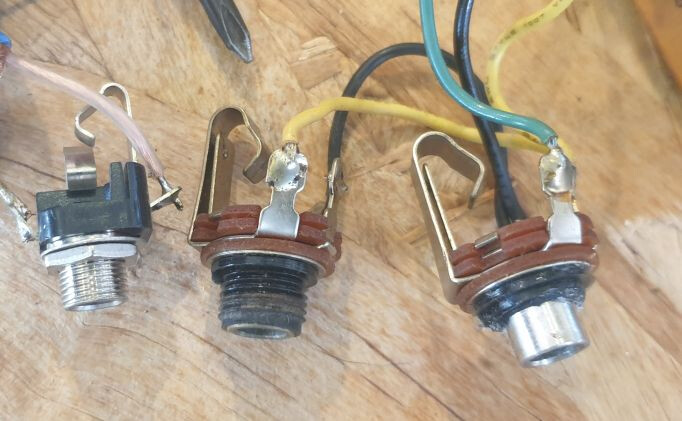

à gauche: un jack récent
au milieu: ce que je cherche
à droite: un jack HS

et sur celui qui est HS, il y a une fonction qui ouvre un contact quand on branche un jack.

si pas le choix; j'adpaterai un comme cela, mais ce sera moins beau et dépareillé et ca risque de pas se centrer dans le trou :s
https://www.prozic.com/www2/info_promo_JACK6FMETCT_jack.html

0

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

[ Dernière édition du message le 07/05/2022 à 19:03:38 ]

Frajean

2963

Squatteur·euse d’AF

Membre depuis 10 ans

2081 Posté le 07/05/2022 à 18:42:49

Citation de Al1r :

Bizarre quand même... un Mac avec des composants Samsung

C'est ton étonnement qui est bizarre. Pour info, la société Apple n'a jamais développé ni produit le moindre disque dur, ni SSD, ni lecteur/graveur de CD/DVD/Blu-ray, ni écran LCD/LED/OLED, etc.

0

Chris Kazvon

17165

Drogué·e à l’AFéine

Membre depuis 14 ans

2082 Posté le 07/05/2022 à 20:10:20

tooffy >> jolie récup !!

Il me semble que le jack que tu cherches s'appelle "jack commutable"

0

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2083 Posté le 07/05/2022 à 20:20:57

Oui, j'en ai trouvé pour des trous en 9mm, cet ampli est percé en 12.
Je vais sûrement faire une bague de centrage.

0

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

xavierbzh

1705

AFicionado·a

Membre depuis 20 ans

2084 Posté le 07/05/2022 à 22:33:22

Neutrik n'ont pas ce qu'il faut ?

0

michel.29

3341

Squatteur·euse d’AF

Membre depuis 16 ans

2085 Posté le 08/05/2022 à 23:46:43

ce genre de socles ?
https://www.thomann.fr/neutrik_nmj3hf_s.htm
https://www.thomann.fr/neutrik_nmj2hf_s.htm

0

xavierbzh

1705

AFicionado·a

Membre depuis 20 ans

2086 Posté le 09/05/2022 à 06:29:15

Comme tu peux voir dans ce dessin, l'embase Neutrik NMJ3HF-S demande un perçage à Ø11,2mm

https://www.neutrik.com/media/8580/download/st-nmj3hf-s.pdf?v=2

Sur leur site tu verras qu'il y plein de type d'embase avec même des versions avec contact comme tu as besoin.

https://www.neutrik.com/en/neutrik/products/plugs-jacks/jacks

Xavier

0

[ Dernière édition du message le 09/05/2022 à 06:30:51 ]

Al1r

2360

AFicionado·a

Membre depuis 17 ans

2087 Posté le 09/05/2022 à 08:28:31

Citation :

Pour info, la société Apple n'a jamais développé ni produit le moindre disque dur, ni SSD, ni lecteur/graveur de CD/DVD/Blu-ray, ni écran LCD/LED/OLED, etc.

Par protectionisme, Apple "aime" bien mettre son logo sur tout ce qu'il utiise.

Au temps glorieux où IBM produisait des PC, les disques durs étaient des disques de marques (Western digital, Maxtor,...).
IBM avait un cahier de charge qualitatif plus stricte et faisait taguer les disques "IBM".
D'autres pièces (carte réseaux, CPU, mémoires,...) avaient le même statut.

1

AL1

[ Dernière édition du message le 09/05/2022 à 15:11:54 ]

gromeul

17107

Drogué·e à l’AFéine

Membre depuis 22 ans

2088 Posté le 09/05/2022 à 09:06:21

On s’en fout non :clin:

?

0

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2089 Posté le 09/05/2022 à 10:13:15

Merci pour les infos sur les neutrik, j'eplucherai ça au calme.

1

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2090 Posté le 09/05/2022 à 20:04:02

Citation de michel.29 :

ce genre de socles ?
https://www.thomann.fr/neutrik_nmj3hf_s.htm
https://www.thomann.fr/neutrik_nmj2hf_s.htm

>

Ces 2 là ne sont pas commutables.

@Xavier.
une grand merci.
J'ai trouvé plusieurs modèles compatibles avec mon montage.
et celui la sera parfait.
https://www.neutrik.com/en/product/nmj4hf-s
Je viens d'en commander plusieurs, ca fera de l'avance.

1

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

[ Dernière édition du message le 09/05/2022 à 20:17:20 ]

xavierbzh

1705

AFicionado·a

Membre depuis 20 ans

2091 Posté le 09/05/2022 à 21:19:37

Content que tu es trouvé ton bonheur. Je pensais bien que Neutrik aurait ce qu'il faut. En plus, ils fournissent les plans pour vérifier les dimensions. C'est top.

Xavier

0

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2092 Posté le 09/05/2022 à 22:02:50

En fait j'aurai pu chercher moi même, merci encore

c'est surtout qu'à la base je pensais mettre une prise du même genre que celles de départ, mais ca se fait plus dans ce diamètre, tant pis, elle sera depareillée, mais tant que cela fonctionne.

1

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

xavierbzh

1705

AFicionado·a

Membre depuis 20 ans

2093 Posté le 09/05/2022 à 22:28:28

Neutrik c'est de la bonne came :bravo:

Tu ne devrait pas avoir de souci

0

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2094 Posté le 10/05/2022 à 06:06:31

Oui ca je sais.
Je suis utilisateur de speakon pour mes enceintes de sono, de powercon quand j'ai besoin de brancher dans la voiture un truc qui consomme 20A...

2

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

mennsylv

17

Nouvel·le AFfilié·e

Membre depuis 6 ans

2095 Posté le 10/05/2022 à 11:48:37

Petit sauvetage, ampli guitare Corland K12, trouvé sur une brocante pour 10€ dans un état pas très heureux, sortie d'un garage ou d'une grange.
Petit ampli guitare entièrement fait main en Italie dans les années 60 / 70, y compris l'électronique à transistor (TIP31) de 12w.
Câble d'alimentation coupé, scotché et remplacé par un morceau de câble audio, fil haut parleur coupé et scotché, potentiomètre avec fonction interrupteur explosé, coins et visserie rouillé, pédale fil coupé, façade cassée........
Démontage complet, lavage de la caisse, petit coup de bombe de peinture noire intérieur, et pour finir, un truc qui marche pas mal, brosse et cirage noir à chaussures sur le revêtement de la caisse, après séchage et lustrage c'est comme neuf.
Brossage de la visserie et des coins, la rouille est partie et cela garde un aspect vintage.
Nettoyage de l'électronique, remplacement du potentiomètre et installation d'un "vrai" interrupteur, remplacement du câble d'alimentation avec au passage ajout d'une mise à la terre, qui après essais s'avère très efficace et supprime le poil de ronflement présent.

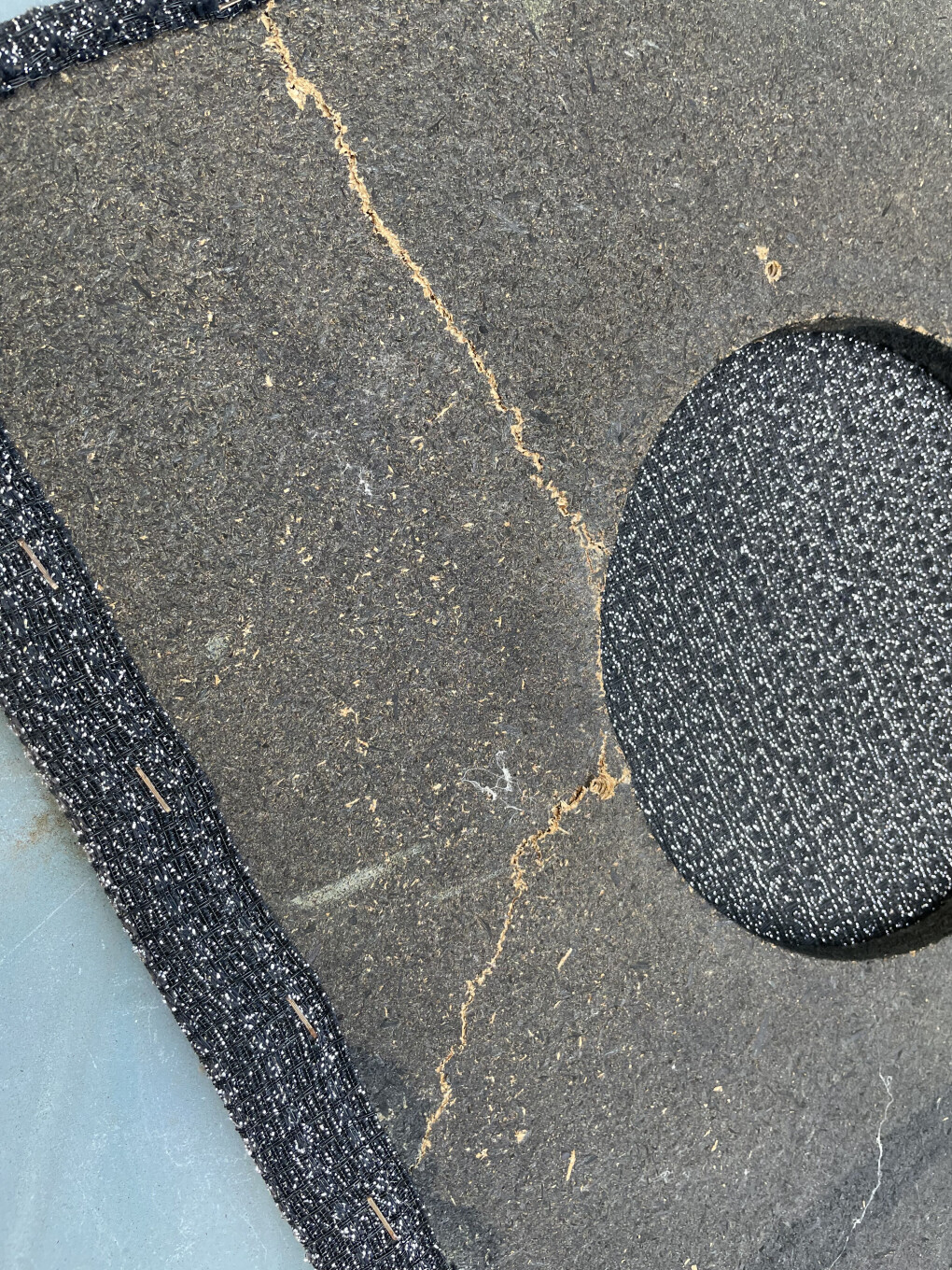

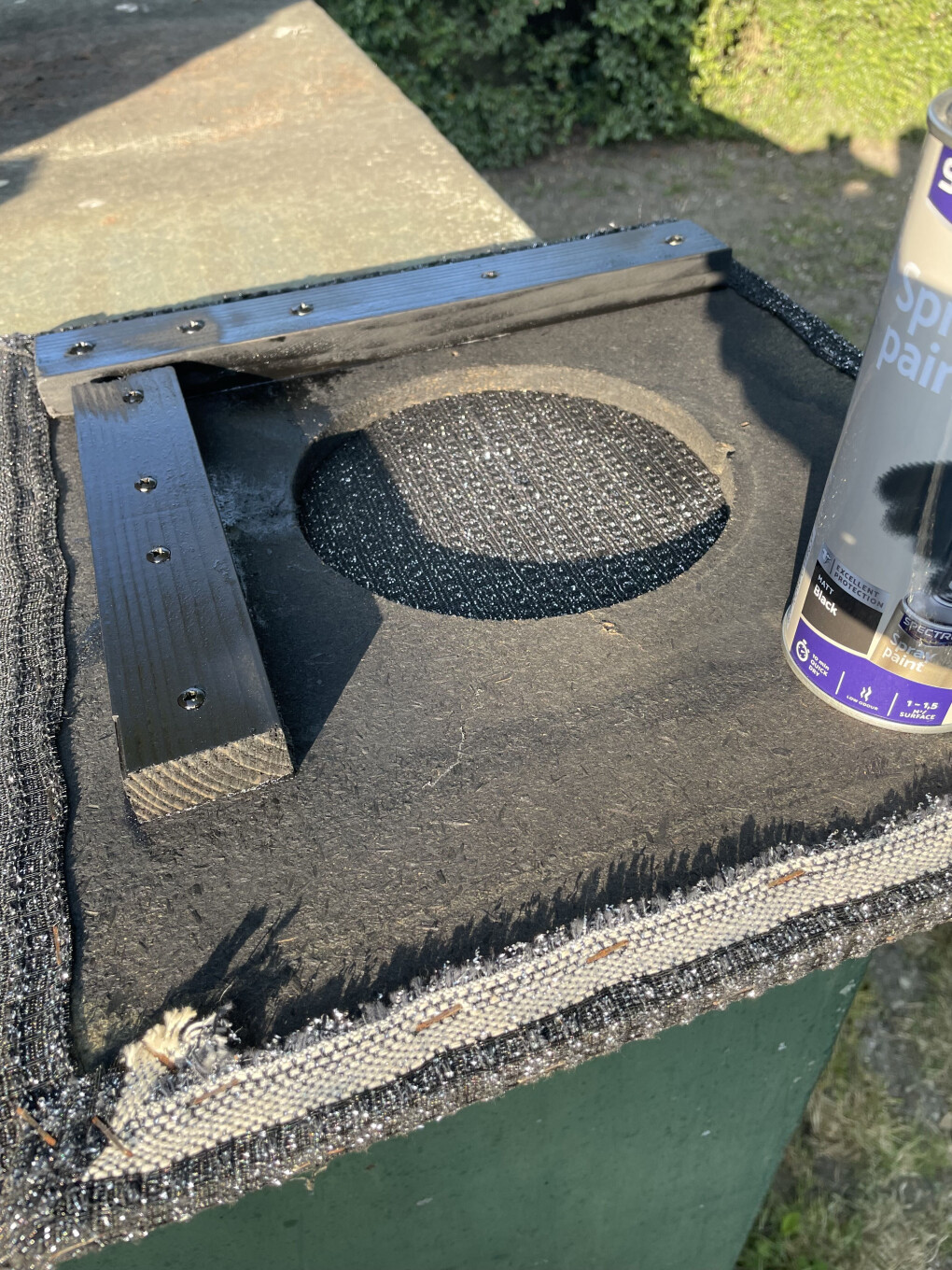

Pour la façade cassée, fissures remplies de colle et mise en place de 2 tasseaux collés et vissés, puis petit coup de bombe noire.
Nettoyage et remontage du hautparleur qui lui est resté plutôt en bon état.
Remontage électronique et tests, bonne surprise, tout fonctionne bien.
Les entrés A et B sont OK et d'un niveau différent, elles sont dernière l'effet "Trémolo" et le "Tono", après nettoyage la pédale switch fonctionne aussi parfaitement et active ou désactive le "Tremolo", La troisième entrée dispose de son propre bouton de volume, elle a un niveau beaucoup plus faible et les effets "Tono et Tremolo" n'ont pas d'influence sur elle, testée avec un clavier, elle est un poil sensible mais c'est utilisable.
Et voila ce petit ancêtre des années 60 / 70 est reparti pout un bon moment.

6

tooffy

1520

AFicionado·a

Membre depuis 14 ans

2096 Posté le 10/05/2022 à 11:53:42

Joli travail.

2

Memento mori.
Si jamais, je cherche des vieux CD thunderdome ;)

Jæckel

3933

Squatteur·euse d’AF

Membre depuis 21 ans

2097 Posté le 10/05/2022 à 11:57:35

ah oui, c'est chouette ça ! Et le tremolo fonctionne ?

0

C'est la mode des Revival, 7 titres (ré) enregistrés avec mon ancien groupe d'il y a 15 ans Cosmic Trip Avengers

mennsylv

17

Nouvel·le AFfilié·e

Membre depuis 6 ans

2098 Posté le 10/05/2022 à 12:21:47

Citation de Jæckel :

ah oui, c'est chouette ça ! Et le tremolo fonctionne ?

Ah oui nickel, un bouton pour la fréquence et un pour l'intensité !!

0

Jæckel

3933

Squatteur·euse d’AF

Membre depuis 21 ans

2099 Posté le 10/05/2022 à 13:21:55

cool ! t'aurais une démo à faire écouter ?

0

C'est la mode des Revival, 7 titres (ré) enregistrés avec mon ancien groupe d'il y a 15 ans Cosmic Trip Avengers

mennsylv

17

Nouvel·le AFfilié·e

Membre depuis 6 ans

2100 Posté le 10/05/2022 à 13:26:01

Citation de Jæckel :

cool ! t'aurais une démo à faire écouter ?

Alors moi je sais pas jouer de guitare (il va servir pour les copains qui passent à la maison), mais je vais le faire tester d'ici quelques jours, je ferais un petit enregistrement.

0
