Sujet de la discussion Aujourd'hui, j'ai sauvé...
Voilà, mon goût immodéré pour le chine et la récupération de vieux matos n'a encore joué un tour aujourd'hui...:??:
Voici le dernier sauvetage:
image.php
Arracher de la décheterie, un petit coup de chiffon (pour les traces de nicotines) et de compresseur (pour la poussière), il fonctionne parfaitement:bravo:

Je vous invite a poster vos sauvetages ;)
AL1

[ Dernière édition du message le 04/04/2015 à 18:59:38 ]

Afficher le sujet de la discussion
2026
Citation de JohnnyG :
Ça a l'air moins facile pour mon Yamaha Fx500.
J'ai dessoudé tout ce que j'ai pu, pompe à dessouder a l'appui, mais cet interrupteur reste bloqué dans le circuit imprimé.. presque à le brisé.


Tu as essayé de remettre de l’étain ça aide à faire fondre l’ancien qui est tenace. L’idéal c’est d’avoir une station de dessoudage à air chaud…
2027
Je passe en coup de vent pour signaler un vendeur chinois sur Ebay qui propose énormément de bidules électroniques totalement ésotériques pour le profane que je suis.
J'ai commandé 2 potentiomètres linéaires que je ne trouvais pas en Europe ni aux USA.
Prix unitaire 1 euros, soit total transport inclus pour la métropole inférieur à 5€
Et miracle, la livraison est en cours une semaine après la commande.:8O:
Si ça peut intéresser du monde ici, je partage
https://www.ebay.com/sch/caelectronics8/m.html?_nkw=&_armrs=1&_ipg=&_from=
2028

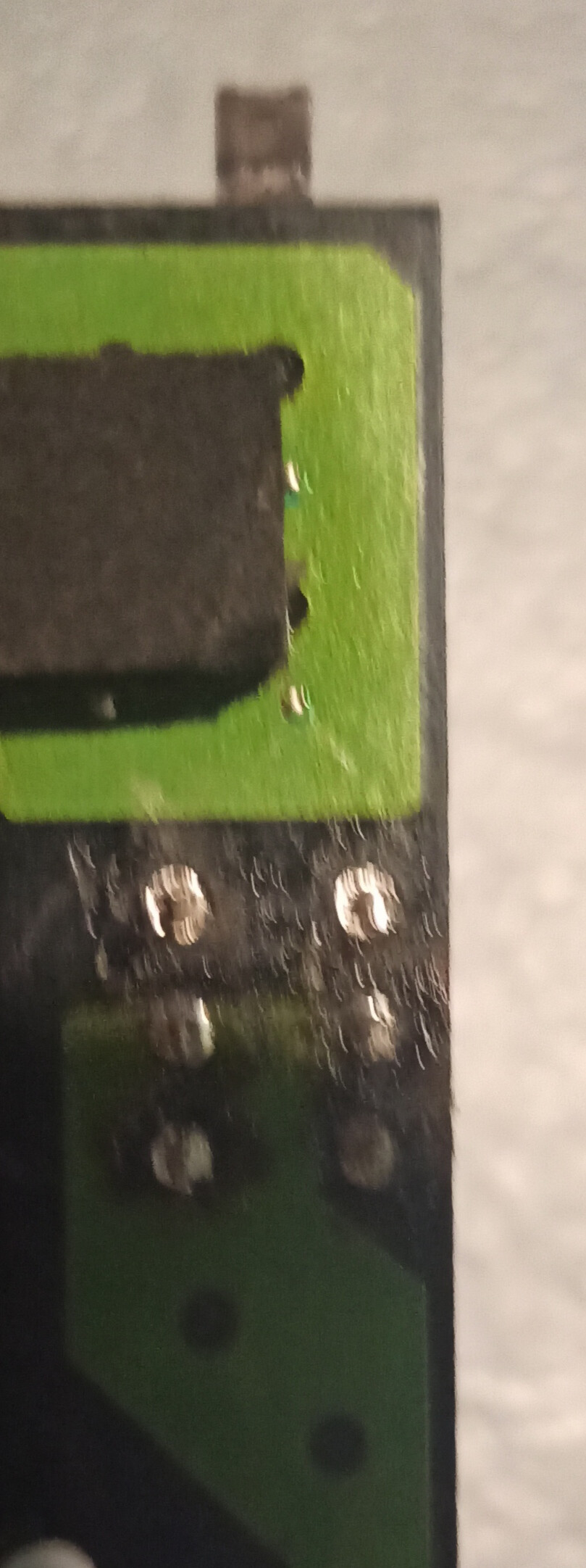

Voilà une photo de la fixation de mon interrupteur sur mon circuit imprimé.
J'ai essayé comme dit plus haut de remettre un peu d'étain pour ensuite le retirer, mais sans succès..


2029
Citation de djzephyrin :
Citation de JohnnyG :
Ça a l'air moins facile pour mon Yamaha Fx500.
J'ai dessoudé tout ce que j'ai pu, pompe à dessouder a l'appui, mais cet interrupteur reste bloqué dans le circuit imprimé.. presque à le brisé.


Tu as essayé de remettre de l’étain ça aide à faire fondre l’ancien qui est tenace. L’idéal c’est d’avoir une station de dessoudage à air chaud…

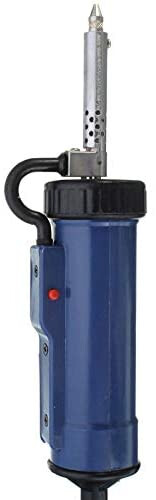

Mon fils ne jure que par ça, un fer à dessouder avec pompe électrique, j'ai eu droit à une démo et c'est vraiment efficace

[ Dernière édition du message le 04/03/2022 à 16:40:16 ]

2030
Je ne vois pas de fer à dessouder dans ton lien.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

2031
Bizarre, tu vois cette image ?
2032
Ah oui OK ça marche maintenant, merci :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

2033
:8O: Mais...:?!: C'est pas un sabre laser ça?3936.gif
2034
:bravo:
2035
Tu as 6 contactes sur ton interrupteur? Tu n’arrives pas à faire bouger les contactes un par par pour les désolidariser?

Une station air chaud c’est l’idéal ça permet de chauffer tous les contacts en même temps ou presque…

Un décapeur thermique peut faire le job aussi même si c’est moins précis…
2036
Citation :
Un décapeur thermique peut faire le job aussi même si c’est moins précis…


Avec la buse la plus fine pour concentrer les flux d'air chaud, mais çà chauffe large quand même ;)
AL1
2037
D'ailleurs, je me demandais s'il existant des buses adaptables au décapeurs thermiques pour avoir un flux resserré comme avec une station à air chaud ?
J'ai un décapeur thermique et mon besoin d'une station à air chaud est pour l'instant vraiment trop occasionnel pour justifier l'investissement.
2038
L'info m'intéresse aussi

"L'Homme est la nature prenant conscience d'elle même." - Elisée Reclus

2039
Je pense pouvoir me faire prêter un décapeur thermique.
Mais le modèle basique.
Parce que je suis simple.
Parce qu'Orelsan le dit.
Parcequ'on est trop c0n.

(Cette dernière phrase légèrement déformée fait parti de l'intro du morceau en question,)
2040
J'utilise ce pistolet au labo avec succès car de petite taille mais très puissant.
2041
Tuto de dessoudage multipattes sans matériel sophistiqué.
Ca fait un peu peur commême :surpris:
https://www.astuces-pratiques.fr/electronique/dessouder-un-composant-sans-tresse-ni-pompe-a-dessouder
2042
Citation de El :
Tuto de dessoudage multipattes sans matériel sophistiqué.
Ca fait un peu peur commême :surpris:
https://www.astuces-pratiques.fr/electronique/dessouder-un-composant-sans-tresse-ni-pompe-a-dessouder


Attention en faisant ça, ça chauffe beaucoup et il en devient très facile de décoller une pastille et une piste.

Si c'est un composant avec des pinouilles longues comme un gros transistor, un TDA, il vaut mieux couper chaque pinouille loin du PCB et dé-souder une à une.
Si c'est un composant style TL074, un boitier DIL8 ou 16, il faut chauffer l'ensemble avec un air chaud pour pouvoir dé-souder rapidement les pattes en faisant un gros pâté d'étain.
Bien nettoyer derrière avec du flux, de la tresse et de l'Isopropanol pour éviter d'éventuels court-circuits.
2043
Un solution redoutable plus " pro " que le massacre conseillé plus haut : la soudure basse température chipquick
disponible chez RS par exemple.

[ Dernière édition du message le 07/03/2022 à 14:53:06 ]

2044
Citation de Phil29 :
Un solution redoutable plus " pro " que le massacre conseillé plus haut : la soudure basse température chipquick
disponible chez RS par exemple.

Marche que pour du smd pas pour du traversant ton truc.

L’avantage de la station air chaud en plus de l’adaptateur pour le diamètre de diffusion de l’air c’est de pouvoir contrôler le débit et la température de l’air


Moi j’ai ça



2045
Jolie palette de solutions, mais pour un "one shot" de temps en temps,çà finit par coûter un bras pour des non-professionnels.
Un décapeur thermique et de la tresse çà reste faisable.
AL1
2046
Citation :
Marche que pour du smd pas pour du traversant ton truc

Ben non , ça marche aussi pour le traversant ...
2047

soudure basse température
Jipi en a fait une vidéo pour un cas difficile
2048
x
Hors sujet :
Phil, ton pistolet ne coûte que 40 balles, mais ça fait un objet de plus à stocker pour s'en servir une fois par an.
Quand on vit en appart comme moi et que par ailleurs le studio est déjà bien encombré, c'est relou.
Chez moi, j'ai déjà sur le balcon une armoire pleine du matos de bricolage (et une autre pleine du matos de camping). Et j'ai encore des outils dans mon bureau. Et d'autres au studio. :facepalm:
2049
Ben... Change d'appart ! 1021585763.gif
2050
x
Hors sujet :
T'es fou ? Un F4 neuf avec un énorme balcon en plein centre ville, mais dans une impasse, donc quasi sans circulation et avec pas de vis-à-vis et plein d'arbres autour et un loyer HLM ? :mrg:
Pour gagner une cave où encore plus de matos qui ne sert qu'une fois par an va s'accumuler ?
