DIY Land : immortalisez vos créations !!!

- Mimi -

458

Posteur·euse AFfamé·e

Membre depuis 15 ans

Sujet de la discussion Posté le 16/01/2011 à 11:51:44

Suite à une idée qui a germé dans le thread des pédales moches où certaines personnes ont commencé à y poster les photos de leurs propres pédales... /

Voici DIY Land !!!

Dans l'esprit de BGL, GML et compagnie, le but est ici de poster les photos de vos créations, que vous les jugiez belles ou moches on s'en fiche, pourvu que ce soient les vôtres...

Précisons qu'il ne s'agit pas ici de poser trop de questions techniques, trop d'astuces puisque ce sujet existe déjà... (thank you thurston)

On peut bien sûr rester ouverts aux projets de rehousing, voire aux amplis (projet G5)...

A vos appareils photos !!!

-Mimi- "Celui qui marche dans les pas de son idole ne laisse pas de trace..."

benoi31

63

Posteur·euse AFfranchi·e

Membre depuis 13 ans

2026 Posté le 28/11/2017 à 10:40:54

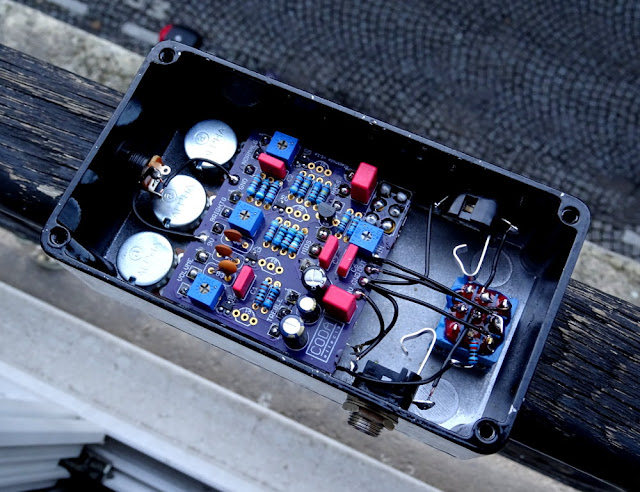

Ma dernière pédale en date : un preamp de Sunn Model T avec quelques modifs pour plus de gain !
Dont un bon LPB1 avant qui permet de passer en mode DOOM! :D:

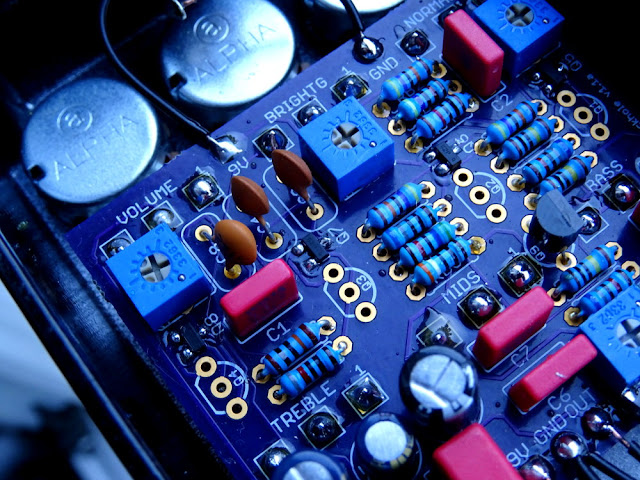

J'ai utilisé des JFET en SMD, où on est absolument sûr que ce sont des vrais (comme ils ne sont plus produits, il y a beaucoup de contrefaçons qui circulent) J'appréhendais un peu la soudure, mais finalement avec une petite pince, c'est super facile

En tout cas ça envoie du lourd ! Avec le boost enclenché, on retrouve le son de Sleep sur Dopesmoker en 2/2 ! L'égalisation 3 bandes est assez efficace, on a pleeeeeiiiin de basses !

Après j'ai été surpris par la qualité du drive avec une faible saturation. On peut avoir des sons overdrive assez intéressants, bien rock. Même le clean est assez intéressant. Finalement, une pédale bien plus versatile qu'elle en a l'air

4

Mon site sur mes effets DIY : www.coda-effects.fr

Mikro93

816

Posteur·euse AFfolé·e

Membre depuis 11 ans

2027 Posté le 28/11/2017 à 10:56:41

Je sais pas si ça sonne, mais c'est drôlement beau à regarder !

1

soundcloud.com/fosterslab

facebook.com/fosterslab

Kid_1604

1471

AFicionado·a

Membre depuis 18 ans

2028 Posté le 28/11/2017 à 11:14:03

x

Hors sujet :

Au fait ton projet Coda ça avance ?
J'avais adoré les démos de la Dolmen Fuzz et le trémolo Montage

0

oktopus

304

Posteur·euse AFfamé·e

Membre depuis 21 ans

2029 Posté le 28/11/2017 à 16:20:10

Benoi31 > superbe travail. Le choix des knobs est de bon goût également :bravo:

0

Balley Warson

13644

Drogué·e à l’AFéine

Membre depuis 14 ans

2030 Posté le 28/11/2017 à 17:54:44

C'est beau, on dirait une vraie :mdr:

Par contre je m'intteroge sur le plus de graou sur un circuit basé sur un preamp Sunn , ça doit poutré sévère :D

0

"Un accord, c'est bien,
deux accords, vous poussez un peu,
trois accords, c'est du Jazz" Lou Reed.

ocoughi

656

Posteur·euse AFfolé·e

Membre depuis 19 ans

2031 Posté le 28/11/2017 à 17:57:26

salute,
voici un double preamp a lampe que je suis en train de finaliser sur une base de Fisher spacexpander. un canal reverb avec input gain,wet et dry level et un deuxieme canal sans reverb mais avec un eq basé sur les silverface fender, low/mid/high avec selectors de frequences.. j'ai ajouté a cette fisher une 12ax7 qui sert de 1er etage pour chaque canal. je pense finir cette nuit ou demain...

1

a quoi ça sert un bypass sur un effet sinon a rien!
https://soundcloud.com/anti-bypass

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2032 Posté le 28/11/2017 à 22:07:07

Benoi31 : superbe réalisation, c'est beau et propre :bravo:

Et bravo aussi pour les CMS c'est quand-même tout petit ces machins :-D

ocoughi : très belle réalisation. :bravo:

Peut-être qu'un jour moi aussi je me ferai mon propre préamp à lampe typé Fender (mais stéréo pour moi).

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

ocoughi

656

Posteur·euse AFfolé·e

Membre depuis 19 ans

2033 Posté le 28/11/2017 à 23:24:01

yes, j'ai fais plusieurs trucs a base de lampes, assez simples pour l'instant et je commence a etre serieusement accroc. j'en profite pour faire un appel, je viens de creer un topic a ce sujet, la façade en photo j'aimerais la gribouiller et lui faire une attaque acide, je sais qu'il y a des gens ici qui ont l'habitude de faire ça sur leurs pedales et j'ai pas trouvé de sujet "dedié" au etching sur AF. on verra si ça attire les foules..

0

a quoi ça sert un bypass sur un effet sinon a rien!
https://soundcloud.com/anti-bypass

Napator32

2042

AFicionado·a

Membre depuis 10 ans

2034 Posté le 28/11/2017 à 23:59:45

Du beau boulot @benoi31 ! Après tout je vais peut-être me mettre au CMS...tu utilises une panne super petite ou bien?

0

benoi31

63

Posteur·euse AFfranchi·e

Membre depuis 13 ans

2035 Posté le 30/11/2017 à 23:23:02

Non du standard avec ma Hakko FX888D !

0

Mon site sur mes effets DIY : www.coda-effects.fr

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

2036 Posté le 01/12/2017 à 14:13:13

Au fait les DIY'ers, vous avez commencé par quoi pour vous faire la main ?
J'aimerais travailler sur veroboard et reproduire un effet simple, les schémas ne manquent pas sur internet.
UN conseil ?

0

yvesfroggie

1239

AFicionado·a

Membre depuis 17 ans

2037 Posté le 01/12/2017 à 14:28:38

Perso, j'avais commencé par un veroboard avant des kits (j'avais déjà eu de l'expérience en soudure) et j'ai pris un truc trop compliqué :oops2:

, surtout concernant la partie hors veroboard (potard, switchs multiple) qui n'était pas aisée :nawak:

.
Après je suis passé sur des kits musikding, plus simple (quoique pour certains kits :noidea:

) et modulaires enfin.
Je me relance actuellement sur les veroboards pour des mini synthés type noisebox (même j'avoue que j'avance pas vite du tout :oops:

).

Le mieux pour commencer en veroboard, ce sont les fuzz je pense. Circuits ultra simple et ça permettra de bien comprendre toutez la partie filaire autour

!

1

Rien ne se perd, tout se transforme ! http://soundcloud.com/confdntl

benoi31

63

Posteur·euse AFfranchi·e

Membre depuis 13 ans

2038 Posté le 01/12/2017 à 15:17:01

Le veroboard c'est pas toujours top pour un débutant, il y a beaucoup d'erreurs possibles (mauvais perçage, mauvais positionnement des composants...etc)

Perso je te recommanderai un kit, ou au moins un PCB à assembler.
Après, gros +1 pour les fuzz, perso je pense que le meilleur build pour un débutant c'est la Big Muff.
Circuit assez tolérant aux erreurs, avec beaucoup de modifs possibles pour comprendre comment ça marche

2

Mon site sur mes effets DIY : www.coda-effects.fr

ytse vinz

1151

AFicionado·a

Membre depuis 19 ans

2039 Posté le 01/12/2017 à 15:19:45

Perso pour débuter, j'aurai plus penché pour fuzz face, ou ts-like... Juste pour le nombre de composants. Un boost, genre SHO... Bref, moins y'a de composants, moins y'a de risque de foirade pour un premier jet !

1

"Et puis quoi, qu'importe la culture ? Quand il a écrit Hamlet, Molière avait-il lu Rostand ? Non."

[ Dernière édition du message le 01/12/2017 à 15:22:26 ]

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2040 Posté le 01/12/2017 à 15:29:05

J'ai commencé grâce à AF et cet article pour se fabriquer son booster So Hard On :
https://fr.audiofanzine.com/eq-guitare/editorial/dossiers/il-fait-sho.html

Et depuis je suis accroc :bravo:

1

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

yvesfroggie

1239

AFicionado·a

Membre depuis 17 ans

2041 Posté le 01/12/2017 à 15:51:59

Le diagramme off board est bien détaillé.
Pas mal de kits le sont moins sur le net et en effet, il y a souvent des erreurs du type "renvoi vers la mauvaise patte du composant"...
Mais en tout cas, personnellement, je suis devenu aussi un accro o_O ! Je commence à regarder des kits alors que j'en ai clairement pas d'utilité !!! Du coup, je les colle derrière des boites à rythme ou d'autres trucs du genre !

1

Rien ne se perd, tout se transforme ! http://soundcloud.com/confdntl

Jay f.

4162

Squatteur·euse d’AF

Membre depuis 17 ans

2042 Posté le 01/12/2017 à 15:54:39

Citation de kosmix :

J'ai commencé grâce à AF et cet article pour se fabriquer son booster So Hard On :
https://fr.audiofanzine.com/eq-guitare/editorial/dossiers/il-fait-sho.html

Tout pareil.

image.php

Ensuite, je me suis fait quelques kits :

image.php

1

We're born naked, wet and hungry. Then things get worse.
http://soundcloud.com/jay-f-2

[ Dernière édition du message le 01/12/2017 à 15:55:47 ]

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

2043 Posté le 01/12/2017 à 16:01:22

Eh ben voilà la fameuse porte d'entrée je prends note , je ne conaissais pas cet article pourtant je parcours pas mal AF!!!
En Musikding j'ai déjà construit la Rat (la 1e que j'ai faite

j'ai miséré) et Das + , j'ai modifié ma Wah GCB95 (True bypass, red fasel et qq composants changés, elle revit!) et mon BF2 (léger mais ça compte hein :-D

)

1

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

2044 Posté le 01/12/2017 à 16:35:44

Attention le layout de la SHO comporte une erreur : le fil noir du potard va à la masse.

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

2045 Posté le 02/12/2017 à 09:59:30

C'est un des rares tutos en français et ça se prend, les termes anglais étant pas toujours compréhensibles car techniques, si un jour quelqu'un se porte volontaire pour en faire un autre :bravo:

car un simple layout comme on en voit sur de nombreux sites c'est pas toujours commpréhensible .

0

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

2046 Posté le 03/12/2017 à 18:49:39

JE redemande mais si je mets des 0.25 W au lieu des 0.5W en résistance ça pose pas de souci ?

0

ElVicente

511

Posteur·euse AFfolé·e

Membre depuis 15 ans

2047 Posté le 03/12/2017 à 19:37:55

Pas de problème pour du 9v...

0

benoi31

63

Posteur·euse AFfranchi·e

Membre depuis 13 ans

2048 Posté le 04/12/2017 à 10:16:03


C'est un des rares tutos en français et ça se prend, les termes anglais étant pas toujours compréhensibles car techniques, si un jour quelqu'un se porte volontaire pour en faire un autre

Tu voudrais un tuto complet pour faire un effet sur veroboard ?

Je peux envisager d'en rédiger un sur mon blog si ça intéresse les débutants !

2

Mon site sur mes effets DIY : www.coda-effects.fr

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

2049 Posté le 04/12/2017 à 13:47:05

Ah ben écoutes je pense qu'on doit être plusieurs à être intéressés

Dites les capacitors, pour revenir au tuto du dessus, y'a C1 qui fait 100 nf, y'a différentes valeurs en Volts, ça change quoi? Genre 100 V ou 63 V, moi pour le C1 j'ai pris ça https://www.banzaimusic.com/WIMA-MKS4-100nF-250V-LS10.html et pour la diode https://www.banzaimusic.com/9-1V-Zener-Diode-0-5W.html et c2 ça https://www.banzaimusic.com/47uF-63V-Radial.html
R5 = 100 R et R6 = 100k , quelle différence ?
Merci de m'éclairer (avec vos leds haha )

0

[ Dernière édition du message le 04/12/2017 à 13:53:32 ]

Variaxocaster

4038

Squatteur·euse d’AF

Membre depuis 19 ans

2050 Posté le 04/12/2017 à 17:30:28

Citation :

Dites les capacitors, pour revenir au tuto du dessus, y'a C1 qui fait 100 nf, y'a différentes valeurs en Volts, ça change quoi? Genre 100 V ou 63 V

Cela change seulement la taille/encombrement du condendateur.
Plus la tension nominale est élevée et plus la taille du condo augmente.
Il faut donc rester dans des petites valeurs, disons jusqu'à 100V, pour nos chères pédales d'effet où, bien souvent, l'espace est compté ! Attention aussi à l'écartement des broches qui augmente avec la taille du condo !

Citation :

R5 = 100 R et R6 = 100k , quelle différence ?

Grosse différence ! :lol:

100R = 100 ohms
100K = 100 000 ohms (100 kilo ohms) !

0

Il faut faire ce qu'on a envie quand on en a envie

[ Dernière édition du message le 04/12/2017 à 17:31:29 ]
