Sujet de la discussion Posté le 09/03/2004 à 20:41:37

Bon j'ai deja lacher un thread a ce sujet mais j'ai pas eu des masses de reponses. Donc ceux qui ont un pedalboard pourriez vous lacher une photo de ce dernier sur ce thread? je suis en train de faire le miens et je voudrais des idées. Merci.

jimiric90

925

Posteur·euse AFfolé·e

Membre depuis 20 ans

42001 Posté le 09/08/2025 à 18:16:10

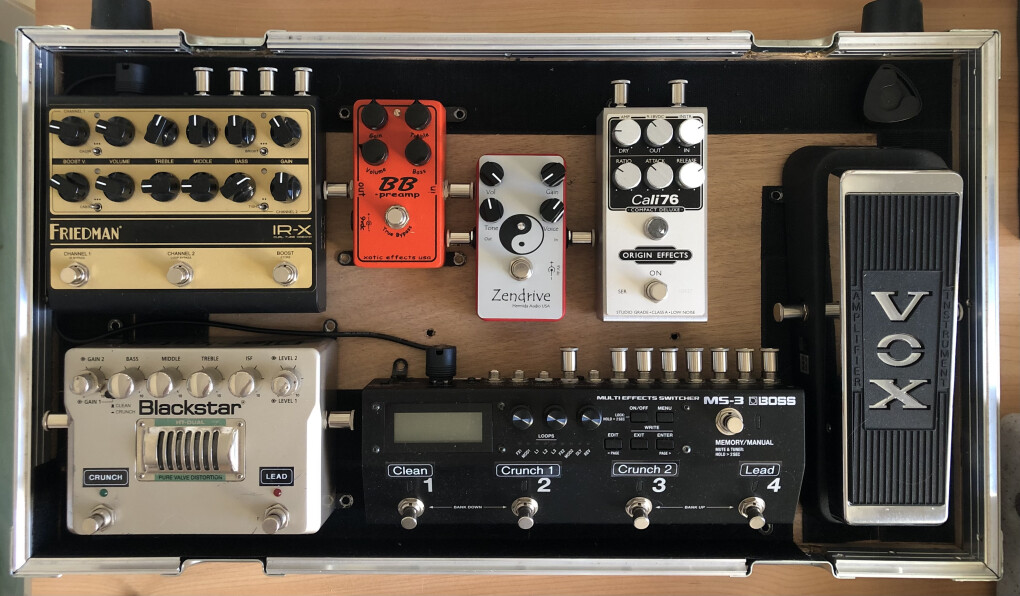

Pas grand changement chez moi si ce n'est une rotation de temps en temps d'une fuzz (Si/Ge) ou d'une wah (Fulltone, RMC..).

Ah si pour kosmix, j'ai un Marshall jfx1 en mode Chorus-Delay-Rev activable dans la boucle d'effet du JCM2203 par l'intermédiaire d'une JHS SwitcBack (petit switch rouge sur le PB)...

4

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

42002 Posté le 09/08/2025 à 20:01:35

Ce râtelier pour piles 9V me fera toujours délirer :mrg:

3

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

serpot

2438

AFicionado·a

Membre depuis 20 ans

42003 Posté le 09/08/2025 à 20:21:41

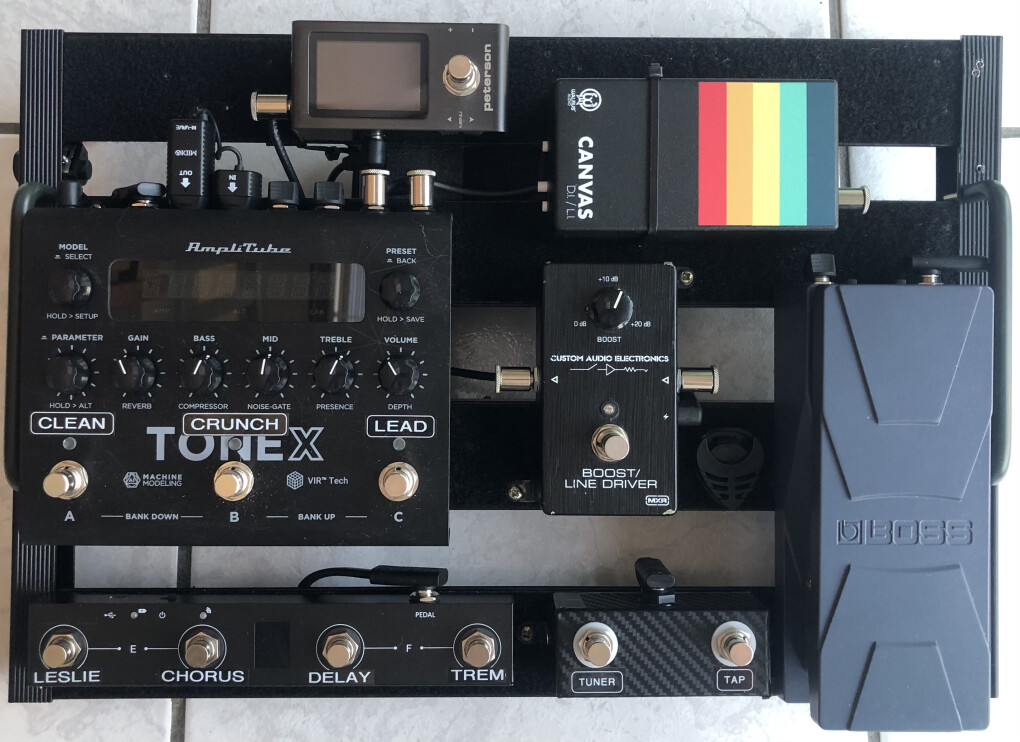

Je trouvais aussi que le pedalboard de répét et live manquait de couleur: j’ai réglé le problème avec la Walrus Canvas 😂

Réflexion terminée pour le pedalboard qui est dédié à l’entrée return de l’ampli. Maintenant y’a plus qu’a monter tout ce petit monde, câbler et brancher … et zouuuu 😉

5

[ Dernière édition du message le 10/08/2025 à 02:45:06 ]

serpot

2438

AFicionado·a

Membre depuis 20 ans

42004 Posté le 10/08/2025 à 12:40:27

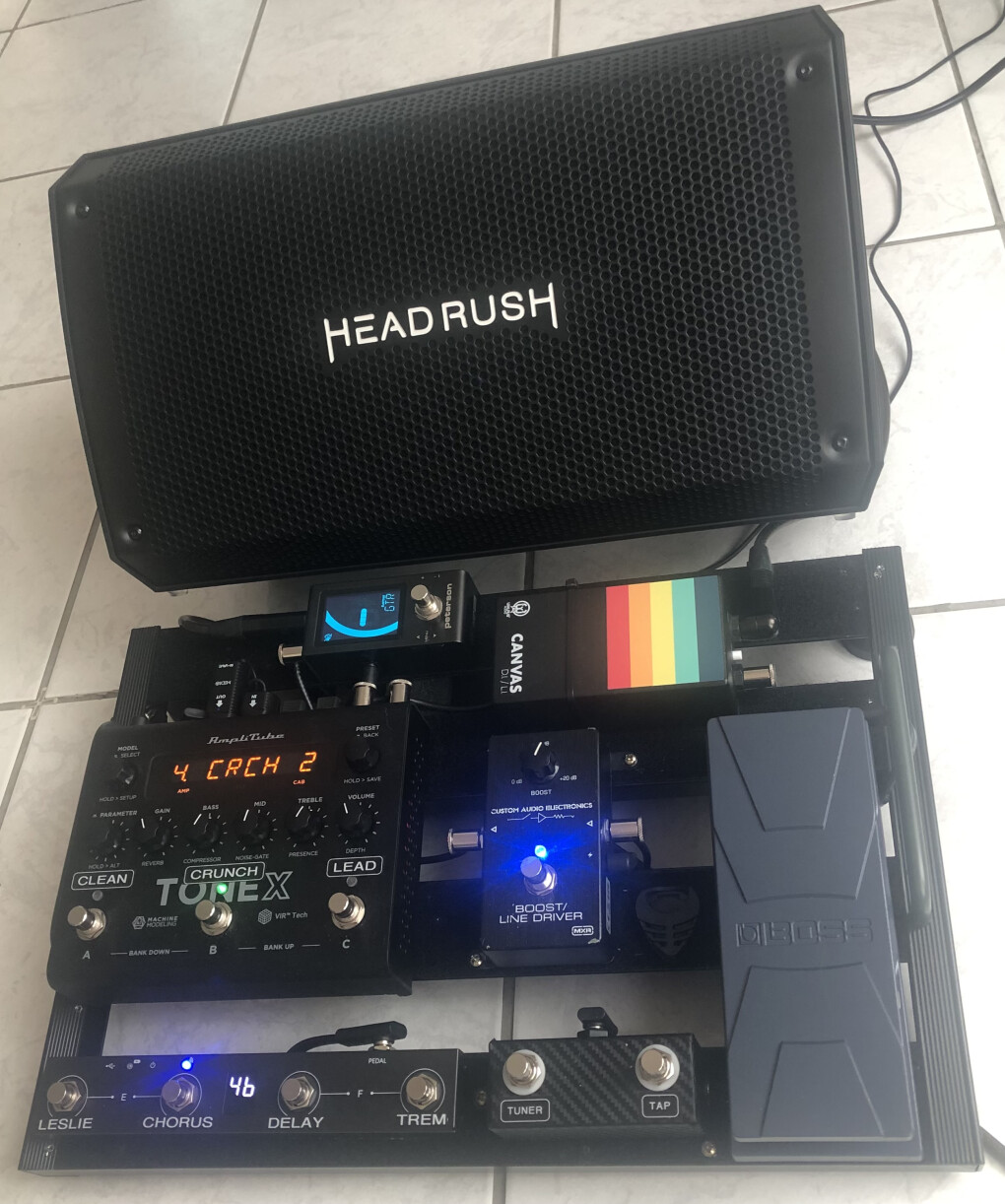

Mon set de live et répét, avec les leds, ça fait encore plus de couleurs 😂

Petite question:
J’ai un problème de « hiss » (qui sur le principe m’irrite) quand la MXR CAE dépasse 11/12 db.
Elle est positionnée avant la ToneX
J’ai une alimentation isolée sous le pedalboard et j’ai testé avec de très bonnes alimentations séparées, rien n’y fait.

Il existe des isolateurs de pédale, j’en ai eu une de chez GigRig (batterie virtuelle), pour une wha récalcitrante.
Je pense que le problème vient de l’association numérique/analogique.

Quelqu’un a une idée, de ce que je pourrais intégrer en complément d’alimentation, soit sur la Tonex, soit sur la MXR CAE ?

2

[ Dernière édition du message le 10/08/2025 à 12:44:52 ]

PhiBee

1762

AFicionado·a

Membre depuis 20 ans

42005 Posté le 10/08/2025 à 13:26:18

Et en séparant niveau alim, c.a.d mettre la récalcitrante sur une autre alimentation ? Tu n’es pas branché en plus sur un ordi ou autre avec ta Tonex ?

1

WIP house Prod

Ω OHMBOY Ω

serpot

2438

AFicionado·a

Membre depuis 20 ans

42006 Posté le 10/08/2025 à 13:43:34

Les alimentations séparées, j’ai déjà testé, ça n’a rien donné rien de mieux.
Pas d’ordinateur ou autre en plus, c’est la configuration de la photo qui me pose problème.
Bon c’est pas non plus la folie en terme de parasites, mais si j’enlève la MXR CAE, plus de problème et si je la remplace par la BB Preamp ou la Zendrive, plus de problème.

Il est clair que mettre une pédale à 300€, comme la Zendrive, pour m’en servir de boost… ça me fait un peu chier, quand même, même si elle est fabuleuse dans ce registre.

1

[ Dernière édition du message le 10/08/2025 à 13:44:32 ]

PhiBee

1762

AFicionado·a

Membre depuis 20 ans

42007 Posté le 10/08/2025 à 15:21:43

J’avais les mêmes scrupules avec mon Euphoria ou MXR Timmy, et du coup j’ai pris un « vrai » boost, celui de FredAmp, pour cette fonction et ces 20db me vont très bien (je dépasse pas 11h en général avec) pour titiller les lampes.

2

WIP house Prod

Ω OHMBOY Ω

[ Dernière édition du message le 10/08/2025 à 17:45:21 ]

patachew

3919

Squatteur·euse d’AF

Membre depuis 20 ans

42008 Posté le 10/08/2025 à 16:54:12

Tu as essayé avec une pile 9v et un adaptateur. Ca permettrai de savoir que ce qui fout le zbeul est l'alimentation de la CAE ou le circuit interne de la pédale. Si c'est le circuit interne...

5

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

42009 Posté le 11/08/2025 à 03:21:45

OK pour ce que dit Serpot ça permet de voir si le problème vient de l'alime de la pédale ou de la pédale elle-même.

Citation de serpot :

Il est clair que mettre une pédale à 300€, comme la Zendrive, pour m’en servir de boost… ça me fait un peu chier, quand même, même si elle est fabuleuse dans ce registre.

Il n'y a pas d'autres alternatives ?

2

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

[ Dernière édition du message le 11/08/2025 à 03:24:02 ]

props

5870

Je poste, donc je suis

Membre depuis 18 ans

42010 Posté le 11/08/2025 à 14:00:31

Serpot, as-tu essayé de corriger le gain d'entrée de la ToneX ?

J'ai eu ça sur mon pedalboard, j'adore la J.Rockett Animal en tant que boost/crunch typé Marshall, mais impossible de la stacker avec une autre OD pour avoir plus de gain, ça partait en sifflement à peine la moitié passée. Alors que la Wampler Tumnus est archi silencieuse dans ce même contexte. Il faut parfois faire des concessions.

Remarque, ça doit pouvoir se corriger moyennant l'ajout d'un condo céramique sur le circuit :clin:

2

serpot

2438

AFicionado·a

Membre depuis 20 ans

42011 Posté le 11/08/2025 à 19:12:34

Bon!
Effectivement, en réglant le Trim In du Tonex, en fonction de la guitare avec le haut niveau de sortie, à savoir ma Gibson Les Paul et non la guitare avec le faible niveau de sortie, la Fender Telecaster, le problème est réglé à 95%. Il reste un résidu qui n’est quasiment pas audible.

Merci Props de m’avoir aiguillé, je n’y avait absolument pas pensé.

Je vais quand même commander chez The GigRig une batterie virtuelle, je suis persuadé que ça va me régler les 5% restants de «hissss» résiduel.

4

[ Dernière édition du message le 11/08/2025 à 19:14:42 ]

serpot

2438

AFicionado·a

Membre depuis 20 ans

42012 Posté le 12/08/2025 à 12:36:58

J'ai passé pas mal de temps a régler le niveau d'entrée (Trim In) de la ToneX et plus aucun problème.
J'ai relu le mode d'emploi, et j'aurai dû commencer par là, et il est bien spécifié un réglage à 0db, pour les doubles bobinages.
A partir de là, j'ai réajusté les niveaux de gain des presets et miracle: Tout est parfait.
Les 20db sans coloration de la MXR CAE sont enfin là (mais je règle à +12db et c'est parfait).

5

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

42013 Posté le 12/08/2025 à 17:11:30

Hébé voilà ! Donc le matos n'est nullement responsable, que ce soit les guitares, les alimes, les câbles le réseau EDF ou les pollutions électromagnétiques. C'est facile d'accuser :mrg:

3

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

patachew

3919

Squatteur·euse d’AF

Membre depuis 20 ans

42014 Posté le 12/08/2025 à 17:21:10

En gros, la solution etait dans le manuel. RTFM :mrg:

4

Polaroil

13791

Drogué·e à l’AFéine

Membre depuis 17 ans

42015 Posté le 12/08/2025 à 19:19:59

Ahh, l’interface guitare-pédale :mrg:

3

"And in the end, the love you take is equal to the love you make"

Mes annonces de matériel guitare

Spit Fuzz

267

Posteur·euse AFfamé·e

Membre depuis 6 mois

42016 Posté le 12/08/2025 à 19:29:15

x

Hors sujet :

"RTFM"?
Beaucoup de choses me viennent en tête pour cet acronyme (et des pas très jolis )
J'aimerais savoir ce que ça veut dire.

2

[ Dernière édition du message le 12/08/2025 à 19:30:28 ]

Point-virgule

8183

Je poste, donc je suis

Membre depuis 20 ans

42017 Posté le 12/08/2025 à 19:29:55

Read The Fucking Manual.

4

« La vie sans musique est tout simplement une erreur, une fatigue, un exil. », Friedrich Nietzsche. ♫

Spit Fuzz

267

Posteur·euse AFfamé·e

Membre depuis 6 mois

42018 Posté le 12/08/2025 à 19:34:09

x

Hors sujet :

Merci pour cette réponse très très rapide!

1

[ Dernière édition du message le 12/08/2025 à 19:34:30 ]

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

42019 Posté le 12/08/2025 à 19:37:01

Il avait mis le gain à 11 notre ami Serpot :mrg:

5

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

[ Dernière édition du message le 12/08/2025 à 19:37:34 ]

StreamerS1

4052

Squatteur·euse d’AF

Membre depuis 14 ans

42020 Posté le 12/08/2025 à 20:00:50

0

Signé StreameS1, ex Streamer

Spit Fuzz

267

Posteur·euse AFfamé·e

Membre depuis 6 mois

42021 Posté le 12/08/2025 à 20:30:17

Quel gourmand! :mrg:

1

[ Dernière édition du message le 12/08/2025 à 20:30:34 ]

serpot

2438

AFicionado·a

Membre depuis 20 ans

42022 Posté le 12/08/2025 à 23:17:14

Quel boulet plutôt 😉👍
Pour info, le Trim Un n’était pas à 11db, mais à 9db… et peut monter jusqu’à 15db.
Enfin….
Pour cette machine, il faut en régler le niveau jusqu’au «ok» avec des attaques très forte et ne pas s’inquiéter de l’indication «low» et effectivement vers 0db c’est tout bon, mais il faut refaire quelques réglages, parce que le son a beaucoup bougé en baisant ce réglage d’entrée.
J’avais vu sur YT, l’importance de ce réglage, mais je n’avais pas saisi à quel point c’était crucial…
Et pour la lecture du manuel, on va dire: faute avouée…. et ben, faute quand même..!!! Non mais dis donc 😉

1

Splotch

8025

Je poste, donc je suis

Membre depuis 19 ans

42023 Posté le 13/08/2025 à 15:58:38

Effectivement le problème avec le numérique c'est qu'on rajoute un élément pour lequel il faut faire attention (le niveau d'entrée du convertisseur) mais bon ça se gère une fois qu'on a pris le coup.

1

Le plus dur c'est pas la chute... C'est l'impact!!!!

Elemmir

4817

Squatteur·euse d’AF

Membre depuis 16 ans

42024 Posté le 13/08/2025 à 17:53:31

Citation :

... en baisant ce réglage...

Ah, c'est comme ça que ça marche ?

3
