bien au contraire, le "savoir" est la pour se partager.
Effectivement le C12 et le Telefunken n'appartiennent
pas à la même époque.
Ceci étant, à cette époque justement (1960,61), si on prend l'exemple
du chauffage filament, les circuits integrés regulateurs
type LM317 n'existaient pas
De fait, bien que l'exigence d'une bonne et loyale 6072A,
n'aient pas changé avec le temps
DC filtré au maximum afin d'éviter de transmettre des oscillation à la cathode),
Telefunken ne pouvait pas faire mieux.
Si bien qu'une 6072A aujourd'hui utilisé avec un LM317 est
bien plus heureuse qu'à l'époque.
Est-ce que cela s'entend. NON dans 90% des cas.
Mais le jour ou tu enregistre un murmure, préamp à fond.............
Il est vrai aussi qu'une fois que le bruit de l'alim tombe
sous le bruit de fonctionnement de la lampe et du bruit généré
par la capsule, filtrer plus devient inutile.
Le tout est de definir ce seuil.
Ce qu'il y a de bon dans les circuit de "la grande époque"
est la simplicité et cet espece d'attitude sans concession minimaliste.
En cela je reste sur cette ligne, mais avec du sans concession moderne
et minimalisme moderne, ce qui ameliore tout ce qui est technique
essentiellement le niveau de bruit. Le caractère etant la consequence
de la capsule, transfo etc, celui la n'est pas alteré
ca répond a ta question ?
Ah oui, il faut savoir aussi, que les condensateurs se sont énormement
miniaturisés, surtout les electrolytiques et si tu regardes une alim
de ElaM ou C12, la place est bien employé, je penses que si a taille
equivalente, ils avaient pu avoir une capacité plus élevé, ils l'auraient
fait sans hésité, la politique n'etait effectivement pas la même dans ces temps reculés
merci beaucoup de ta patience et de ta compréhension Jazzy.
Effectivement j'apprends et comprends pleins de choses là.
Par ailleurs, j'ai repris des idées du Apex.
Le filtrage de l'alim etant tout juste passable
ils ont dans le micro inseré divers étages de filtres
destiné à corriger le tir.
Ces étages sont bénéfiques et je les ai ajoutés
(exemple : entre la 1G et la 51M, on forme une cellule RC
très puissante, qui filtre énormement le courant de polarisation capsule)
inutile de vous dire qu'une polarisation capsule qui contient
une composante alternative c'est directement du "SON" qui est amplifié
par la lampe, au meme titre que l'alternatif resultant de ce que capte la capsule,
Et ce "SON" c'est un Humm a 50Hz au mieux
un vilain BUZZZ avec des harmoniques 100, 200 etc... au pire.
Qui n'est ni plus ni moins qu'une residuelle d'un mauvais filtrage du courant EDF.
Jazzy Pidjay
2401
Membre d’honneur
Membre depuis 22 ans
Citation : PS : n'hésite pas à me dire quand je te saoule
bien au contraire, le "savoir" est la pour se partager.
Effectivement le C12 et le Telefunken n'appartiennent
pas à la même époque.
Ceci étant, à cette époque justement (1960,61), si on prend l'exemple
du chauffage filament, les circuits integrés regulateurs
type LM317 n'existaient pas
De fait, bien que l'exigence d'une bonne et loyale 6072A,
n'aient pas changé avec le temps
DC filtré au maximum afin d'éviter de transmettre des oscillation à la cathode),
Telefunken ne pouvait pas faire mieux.
Si bien qu'une 6072A aujourd'hui utilisé avec un LM317 est
bien plus heureuse qu'à l'époque.
Est-ce que cela s'entend. NON dans 90% des cas.
Mais le jour ou tu enregistre un murmure, préamp à fond.............
Il est vrai aussi qu'une fois que le bruit de l'alim tombe
sous le bruit de fonctionnement de la lampe et du bruit généré
par la capsule, filtrer plus devient inutile.
Le tout est de definir ce seuil.
Ce qu'il y a de bon dans les circuit de "la grande époque"
est la simplicité et cet espece d'attitude sans concession minimaliste.
En cela je reste sur cette ligne, mais avec du sans concession moderne
et minimalisme moderne, ce qui ameliore tout ce qui est technique
essentiellement le niveau de bruit. Le caractère etant la consequence
de la capsule, transfo etc, celui la n'est pas alteré
ca répond a ta question ?
Ah oui, il faut savoir aussi, que les condensateurs se sont énormement
miniaturisés, surtout les electrolytiques et si tu regardes une alim
de ElaM ou C12, la place est bien employé, je penses que si a taille
equivalente, ils avaient pu avoir une capacité plus élevé, ils l'auraient
fait sans hésité, la politique n'etait effectivement pas la même dans ces temps reculés
Ça c'est kloug
14376
Drogué·e à l’AFéine
Membre depuis 19 ans
merci beaucoup de ta patience et de ta compréhension Jazzy.Effectivement j'apprends et comprends pleins de choses là.
Jazzy Pidjay
2401
Membre d’honneur
Membre depuis 22 ans
Parfait
The cat
7112
Je poste, donc je suis
Membre depuis 21 ans
Moi aussi j'ai pas mal appris là aussi
Jazzy Pidjay
2401
Membre d’honneur
Membre depuis 22 ans
Par ailleurs, j'ai repris des idées du Apex.
Le filtrage de l'alim etant tout juste passable
ils ont dans le micro inseré divers étages de filtres
destiné à corriger le tir.
Ces étages sont bénéfiques et je les ai ajoutés
(exemple : entre la 1G et la 51M, on forme une cellule RC
très puissante, qui filtre énormement le courant de polarisation capsule)
inutile de vous dire qu'une polarisation capsule qui contient
une composante alternative c'est directement du "SON" qui est amplifié
par la lampe, au meme titre que l'alternatif resultant de ce que capte la capsule,
Et ce "SON" c'est un Humm a 50Hz au mieux
un vilain BUZZZ avec des harmoniques 100, 200 etc... au pire.
Qui n'est ni plus ni moins qu'une residuelle d'un mauvais filtrage du courant EDF.
échidna
602
Posteur·euse AFfolé·e
Membre depuis 21 ans
Jazzy Pidjay
2401
Membre d’honneur
Membre depuis 22 ans
Jazzy Pidjay
2401
Membre d’honneur
Membre depuis 22 ans
Jazzy Pidjay
2401
Membre d’honneur
Membre depuis 22 ans

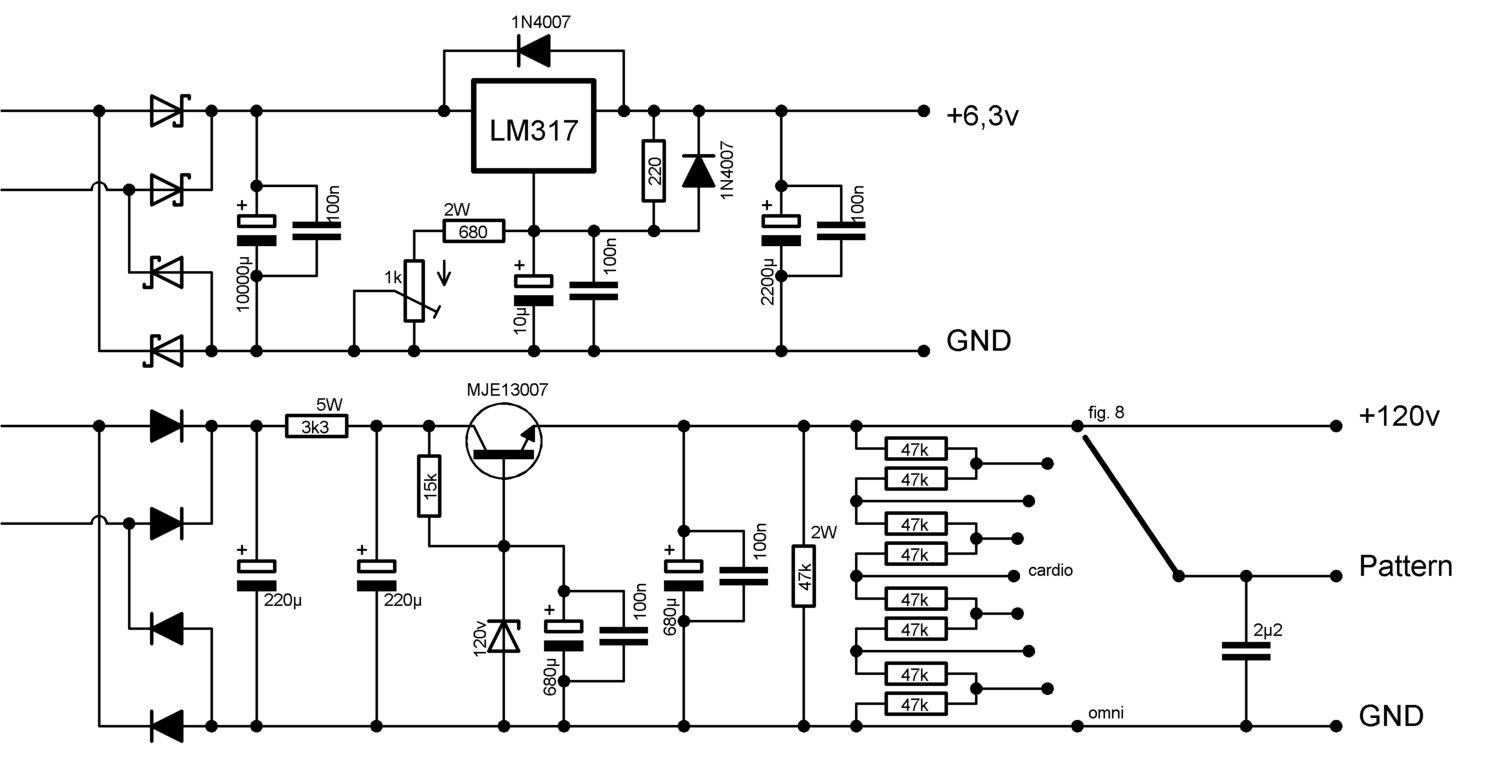

Voila mes voltages
A priori la Zener doit régulé a 120v
mais chaque Zener regule en réalité
a sa valeur propre. La mienne semble être 126v.
Tant mieux cela compense les pertes en chaleur
et dans les fils, et une fois le mic en charge
probablement que j'aurais environ 120v.
Ici ce sont les voltages de polarisation
du dos de la capsule. La face étant à 0v
et la Backplate à 60v (63v ici)
A gauche, les voltages ideaux
A droite, mes voltages mesurés
Il est possible d'obtenir des meilleurs
resultats que les miens qui sont déja bons
en utilisant des 1% voir 0,1%, cela à un coût
j'ai pour ma part simplement trié des 47k à 5%
couche metal, la tolerance du multimètre entrainant
les differences que l'on voit ici
0,00 --- 0,00 ( Omni )
15,75 --- 15,60
31,50 --- 31,20
47,25 --- 46,80
63,00 --- 62,40 ( Cardio )
78,75 --- 78,00
94,50 --- 93,80
110,25 --- 109,80
126,00 --- 126,00 ( Fig.8 )
A suivre
A priori la Zener doit régulé a 120v
mais chaque Zener regule en réalité
a sa valeur propre. La mienne semble être 126v.
Tant mieux cela compense les pertes en chaleur
et dans les fils, et une fois le mic en charge
probablement que j'aurais environ 120v.
Ici ce sont les voltages de polarisation
du dos de la capsule. La face étant à 0v
et la Backplate à 60v (63v ici)
A gauche, les voltages ideaux
A droite, mes voltages mesurés
Il est possible d'obtenir des meilleurs
resultats que les miens qui sont déja bons
en utilisant des 1% voir 0,1%, cela à un coût
j'ai pour ma part simplement trié des 47k à 5%
couche metal, la tolerance du multimètre entrainant
les differences que l'on voit ici
0,00 --- 0,00 ( Omni )
15,75 --- 15,60
31,50 --- 31,20
47,25 --- 46,80
63,00 --- 62,40 ( Cardio )
78,75 --- 78,00
94,50 --- 93,80
110,25 --- 109,80
126,00 --- 126,00 ( Fig.8 )
A suivre
