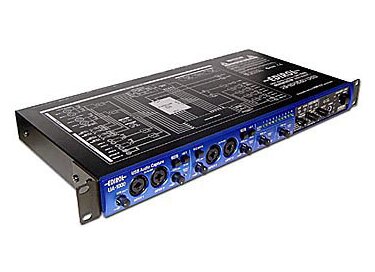

Edirol UA-1000

Carte son USB externe 10 entrées / 10 sorties dont 2 via S/PDIF.

- 4 entrées combos XLR-Jack en face avant tout en ayant 8 entrées derrière, RARE ! (si vous utilisez une entrée en face avant, l'entrée correspondante de la face arrière est désactivée).
- 44.1, 48, 88.2 et 96 KHz 16 et 24 bits
- Entrée - sortie ADAT intégrée (dans ce cas, 16 bits 44.1 et 48 KHz uniquement): dans ce cas, toutes les entrées analogiques de l'Edirol sont désactivées
- En mode standalone (c'est-a-dire fonctionnant sans ordinateur), peut être utilisé comme convertisseur analogique vers ADAT et vice-versa.
- Entrée - sortie S/PDIF donnant sur les canaux 9 et 10 donc pas besoin de sacrifier une paire d'entrée - sortie analogique
- Atténuateurs d'entrée aux 2 premières paires d'entrées
- Les 4 premières entrées arrières jack peuvent être transformées en prises d'insert. Lorsqu'elles sont pas en mode insert, ce sont des entrées TS assymétriques
- Les 8 entrées peuvent être attaquées en jack TRS symétriques
- L'entrée / sortie numérique stéréo est en toslink optique et S/PDIF

Réglages possible:
- Depuis les entrées: Combo XLR - jack (uniquement les canaux 1 à 4)* => Hi-Z (Uniquement le jack TRS du canal 3)* => Alimentation fantôme (par paire, uniquement les canaux 1 à 4)* => TRIM +4 à -40 dBu (Uniquement les canaux 1 à 4)* => Sensibilité d'entrée +4 à -20 dBu (Uniquement les canaux 5 à 8)* => Atténuateur PAD (par paire, uniquement les canaux 1 à 4)* => Insert (Par paire, uniquement les canaux 1 à 4)* => Sélection entrée analogique ou ADAT (pour les 8 premiers canaux à la fois)* => Copie vers le Direct Monitor => Patchbay°.
- Depuis la copie vers le Direct Monitor: Direct Monitor (en facade: réglage du volume et sélecteur STEREO / MONO pour les 10 entrées à la fois)* => Table de mixage de monitoring°.
- Depuis l'ordinateur: DAW + Carte son via USB => Copies du signal vers la table de mixage de monitoring et vers le patchbay.
- Table de mixage de monitoring: MUTE° => SOLO° => PAN° => Fader de volume° => Linkage stéréo°. Section master de monitoring: Fader de volume master° => Linkage stéréo master° => Copies du résultat vers ordinateur via USB et DAW, vers sortie casque avec volume et vers le patchbay.
- Depuis le patchbay: Routages vers l'ordinateur via USB et le DAW (votre logiciel audio multipiste), vers la table de mixage de monitoring ou vers les sorties analogiques (ici: => Volume général*) et ADAT.
*: Réglage uniquement hardware
°: Réglage uniquement software via le pilote

Cette carte son a été difficile à maîtriser: il n'y avait que les deux premières entrées - sorties qui fonctionnaient. Au début, je croyais que c'était parce que c'était uniqement les deux premières entrées - sorties qui étaient disponible, en WDM, comme c'est le cas sur certaines autres cartes son. Alors qu'en fait, on a la possibilité, en tout cas avec les pilotes WDM, de l'utiliser soit en mode 2 premières entrées - sorties soit en mode multicanal (les 10 entrées - sorties), ça, c'est la première fois que je vois ça sur une carte son; j'en ai mis du temps avant de m'en apperçevoir (le mode d'emploi n'existe qu'en anglais: je ne pouvais pas me douter qu'elle avait ette fonction) Je me demandais "Mais pourquoi seulement les deux premières entrées - sorties sont disponible ???". Eh bein j'ai trouvé

Comme avec la Roland UA-1010 Octa-Capture mais en moins flagrant, cette carte son me décale aussi vers la droite les clips des pistes, lorsque j'enregistre avec le mode multipiste de mon increvable Adobe Audition v1.5. C'est pas très grave dans la mesure où il faut prendre l'habiude d'enregistrer dès le début de la timeline quitte d'enregistrer du silence jusqu'au moment voulu et ensuite de caler les clips vers le début après chaque prise. Il semblerais que c'est toutes les cartes son Roland et Edirol qui me font ce coup-là.

C'est vraiment dommage, car au niveau sonorités, c'est juste la meilleure parmis toutes celles qui me sont passés entre les mains. Même RME (avec sa Babyface) n'arrive pas à la cheville de cette Edirol. Son bien équillibré, bien lisse, aucune exagération dans les aigus, rien. Une carte son au son de référence. Il faut juste faire gaffe au fait qu'elle sature pas mal vite, il ne faut surtout pas la forcer et tout ira bien.

Cette carte son est sortie en 2004, c'était la première carte son multicanale externe en rack à être en USB 2.0. Jusqu'alors, ces cartes son étaient uniquement en FireWire ou branchées sur un contrôleur interne PCI, ISA ou autre propriétaire. Autrement dit, c'est une pionnière du genre et c'est un vrai dinosaure ! Et ça se le voit, je n'arriverai jamais à bosser de façon à l'aise avec elle, parce que:

- Impossible de trouver le mode d'emploi en français (à part un guide de démarrage rapide qui est de loin pas assez complet), ce qui m'aurais permis de mieux comprendre sa philosophie de fonctionnement plus vite mais non on ne le trouve qu'en anglais et je ne comprends pas assez la langue de Shakespeare pour cela.
- Les entrées en façade sont agencées par paire: un seul LED PEAK et une seule touche PAD notament pour 1 paire d'entrée (au lieu de par entrée)
- Les circuits analogiques saturent vite, surtout sur les entrées arrières, il faut mettre le volume des appareils source seulement au deux tièrs guère plus...
- Les 8 entrées analogiques jack peuvent être attaquées en TRS symétriques, certes, mais il y a une bizarrerie: pour les entrées 1 à 4, seuls les connecteurs jack des combos avant sont en TRS, les entrées 1 à 4 situées en face arrière ne s'ont qu'en TS assymétriques; pourtant les entrées 5 à 8 sont en TRS symétriques. Allez comprendre...
- Elle ne va que jusqu'à 96 KHz alors que sa petite soeur Edirol UA-101 (ainsi que sa version FireWire Edirol FA-101) va jusqu'à 192 KHz
- Et de plus, ses pilotes n'ont étés développés seulement pour Windows XP, Windows Vista et Windows 7 (outre pour le Mac). Pas de pilotes pour Windows 8, 8.1 ou 10. Cependant, il paraît qu'elle fonctionne très bien sous Windows 10 avec les pilotes pour Windows Vista.

Par contre, elle a une belle couleur bleue roi métallisée

- Avec quelle configuration, quels logiciels et dans quel contexte utilisez-vous cette interface? Qu'en est-il de la stabilité et de la latence ?

Carte son utilisée en 2020 ( ! ), avec les Drivers Vista 64Bits sur un PC Win 10 64Bits.
Reconnue immédiatement pas le PC en tant que carte son, et également par Ableton.

Aucun de soucis de latence apparent même avec plus de 4 entrées simultanées ( c'est ce qu'on lui demande. )

- L’interface et ses drivers sont-ils ergonomiques ?

Les drivers sont fonctionnels comme dit plus haut, il y a un super tuto sur le forum AF, appliqué à la lettre et tout c'est bien passé !
Pour ce qui est de l'interface, elle a maintenant quelques années donc ce n'est pas ce qu'on fait de plus ergonomique. Mais une fois qu'on comprend le principe on en fait ce qu'on veux

- Qu’en est-il de la qualité des convertisseurs et des préamplis ?

Je ne m'en suis servis qu'avec des entrées ligne, donc je n'ai pas remarqué de lacune avec les pré-amp. Et je n'ai pas entendu de souffle dans les tranches même à fort gain.

- Le côté négatif

Bien que les entrées de cette carte soit des plus complet dans sa catégorie : XLR / Jack / SPDIF / ADAT, entrée / sortie WordClock, Midi ...
Le routing interne est le côté négatif ( en mon sens ) de cette carte : les entrées ne sont assignable avec le logiciel qu'avec une paire de sortie.

Par exemple : Entrée 1 / 2 peut sortir en 1 / 2 ou 3 / 4 ou 5 / 6 , etc. MAIS ne peut pas aller en 3 et 6 ou 1 et 3. Donc si vous comptez faire de la multidif avec cette carte : oubliez, vous ne pouvez pas sortir une source mono en plusieurs sorties mono.

En revanche, elle est géniale pour servir d'intermédiaire entre vos instruments, un DAW et une console !
