haute.volta « Modifications DIY pour un environnement home-studio »
Publié le 27/02/25 à 13:55
Rapport qualité/prix :
Correct
Cible :
Tout public
Console orientée live. utilisée ici en home-studio et ce n’est pas l’idéal.
6 sorties aux. ++
J’utilise principalement des instruments électroniques à domicile, niveau ligne, et la quasi totalité des I/O de la console sont câblées au patchbay.
Dans ma configuration pas de retours casque via cette console, les 6 départs fx, mon. et aux. attaquent des pédales ou racks d’effets.
Et cette console est super.
Par contre une Venice pour du live avec les 48V sur un tout petit commutateur en plastique fragile coincé tout en bas de la face arrière entre les prises XLR et les jacks ? Pour une installation fixe peut-être.
Et pour du live et dans un cadre professionnel une Venice avec ses mini faders c’est moyen niveau confort et ergonomie du poste de travail, avec ici du jeu dès qu’on pose le doigt dessus. Il y a un beau repose-poignet en bas de la console mais avec ces faders et avant même de bouger leur course ben ça balance à gauche, à droite ou en arrière, d'un ou deux millimètre... le centre de gravité du bouton où on pose le doigt paraît bancal, il est placé très haut et au final ce n’est pas "stable", pas souple ou peu fluide pour amorcer un mouvement, un shunt. c'est mon avis bien personnel avec mes grosses mains.
Par ailleurs pour un petit home-studio une 240 ça commence à être très gros en volume, genre 70 cm long par au moins 60 cm de profondeur avec les jacks connectés à l’arrière. Elle en impose vraiment dans un petit espace. à domicile.
Et cette console est super mais je trouve qu’il y a beaucoup de bricolage, de DIY ou modifications à réaliser pour l'utiliser en home-studio, enregistrement multipiste et envois auxiliaires vers effet.

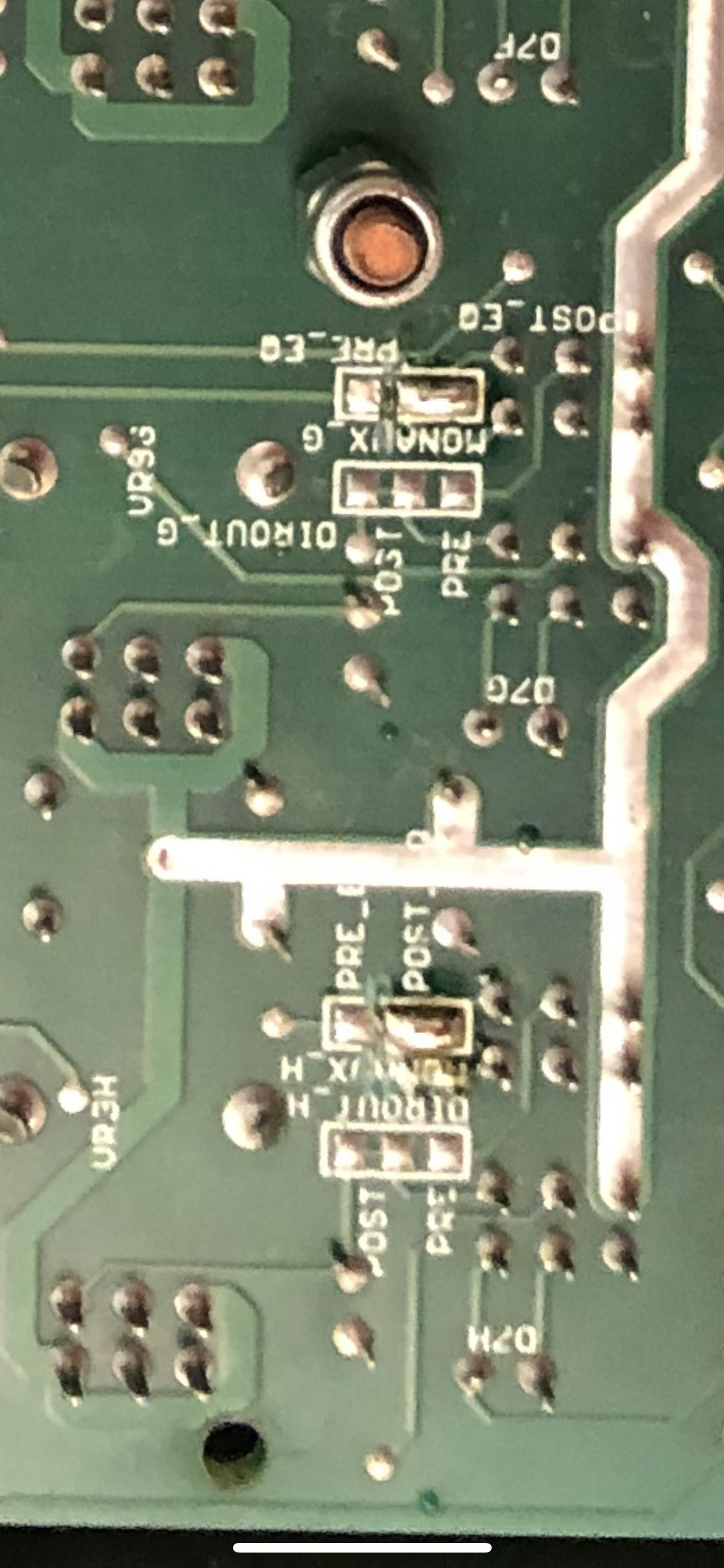

Premièrement en démontant la console pour par exemple passer les envois monitor et auxiliaires en post-EQ. Après l’effort de désosser et ouvrir cette énorme machine on constate qu’il n’y a pas de jumpers disponibles à commuter en pré/post EQ sur les cartes électroniques des 20 tranches. On coupe donc une petite piste de cuivre avec un cutter et on relie deux autres points avec de la soudure, 24 fois, c’est très simple et très bien documenté. Et c’est très long, 3 ou 4h minimum le temps de tout bien comprendre puis de tout bien refermer.
Après cette modification les départs Mon. and aux sont des envois post-EQ, égalisées, vers des effets de pitch, delay, reverb. Ils ne sont plus pre-EQ.
On note que les envois fx1 et fx2 sont post-EQ par défaut sur les Venice. Si besoin c'est modifiable en pre-EQ.
Enfin selon moi le plus gros inconvénient d'une Venice en studio est l’absence à l’arrière des 8 sorties jack asymétriques Direct Out sur les 4 tranches stéréo. Des Direct outputs asymétriques sont juste proposées sur les 16 tranches mono.
Il manque donc de 4 à 8 sorties à l’enregistrement, sorties mono ou stereo.
Pourquoi donc câbler mes 4 retours d'effets sur les voies 9 à 16, avant de les égaliser, si je ne peux pas enregistrer en multipiste le résultat ? Ici ça bloque un peu et oblige à changer la config.
C’est une fois de plus facilement modifiable sans électronique active mais comme toujours c'est laborieux. L'ajout des 8 jacks DIRECT OUT nécessite l’installation d’une petite pcb avec quelques résistances et des connecteurs pour nappes de fils, et ça nécessite surtout l’ajout d’un connecteur subd-25 à l’arrière, avec perçage de la coque métallique + Dremel pour un long trou rectangulaire. Une grosse galère.
Après tout ça et pour 100€ supplémentaires de câble multipaire subd/épanoui on obtient finalement jusqu’à 24 sorties à l’enregistrement sur une Venice 240.
Les envois fx1, fx2, aux1 et aux2 sont des départs auxiliaires mono, leurs retour d’effet associés fx1 fx2 aux1 et aux2 sur pots ou mini-faders, au milieu de la console, sont tous stéréo. Toujours sans sortie vers enregistrement, juste pour du monitoring sur la console.

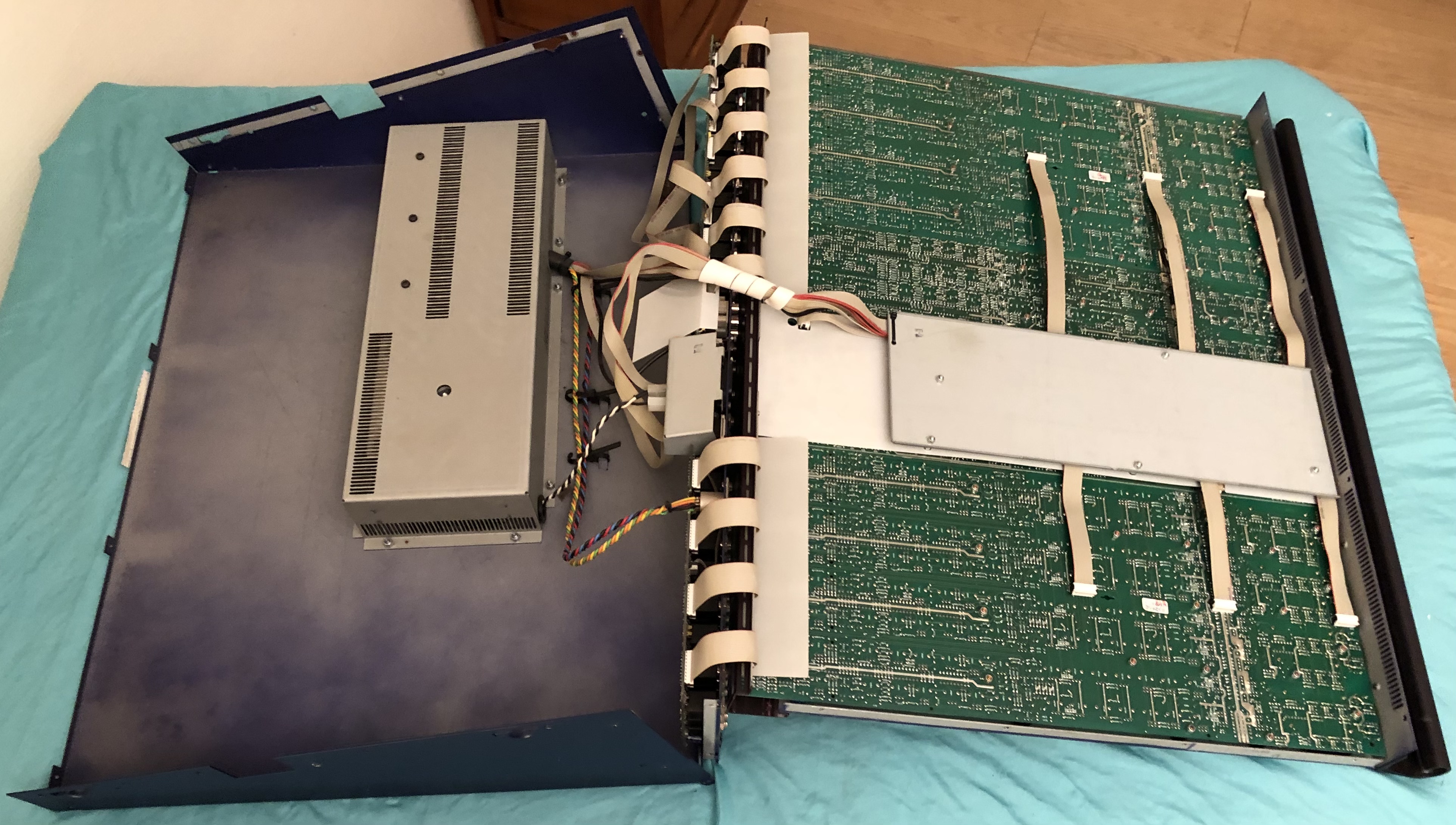

Voir plus bas le lien du démontage complet de la console qui n’est pas nécessaire dans le cas de la modification pre/post EQ par tranche. Seules les vis doivent être ôtées à l’aide d’une visseuse/devisseuse (plutôt qu'un tournevis) et de 2 embouts torx et cruciforme.
https://youtu.be/Hr7LQDP7lWk?si=sLYNa3V6SDDS39QF_&t=33
