Sujet de la discussion Delay analogique
Salut à tous,
Je cherche des plans pour me faire un delay analogique mais c'est pas evident à trouver. Le seul que j'ai trouvé est le AD-3208: http://www.generalguitargadgets.com/index.php?option=content&task=view&id=48&Itemid=80
Est que vous le connaissez? Ou est-ce que vous auriez d'autres montages à me soumettre?
(J'ai aussi posté sur sdiyfr...)
Afficher le sujet de la discussion
11
Salut /sonde / interessant tout ça! Y' a beaucoup de plan sur Experimentalists Anonymous, je me laisserais bien tenter par une réplique du AD100. Mais partir juste d'un schéma sans aucun tuto ça me semble chaud. Pour le DIYStompboxes le temps de delay max est de 240.8ms, c'est un peu just...
12
Yep



en étudiant tous les plans on peut vite comprendre le fonctionnement et etre capable de se faire un ruc vraiment perso...
13

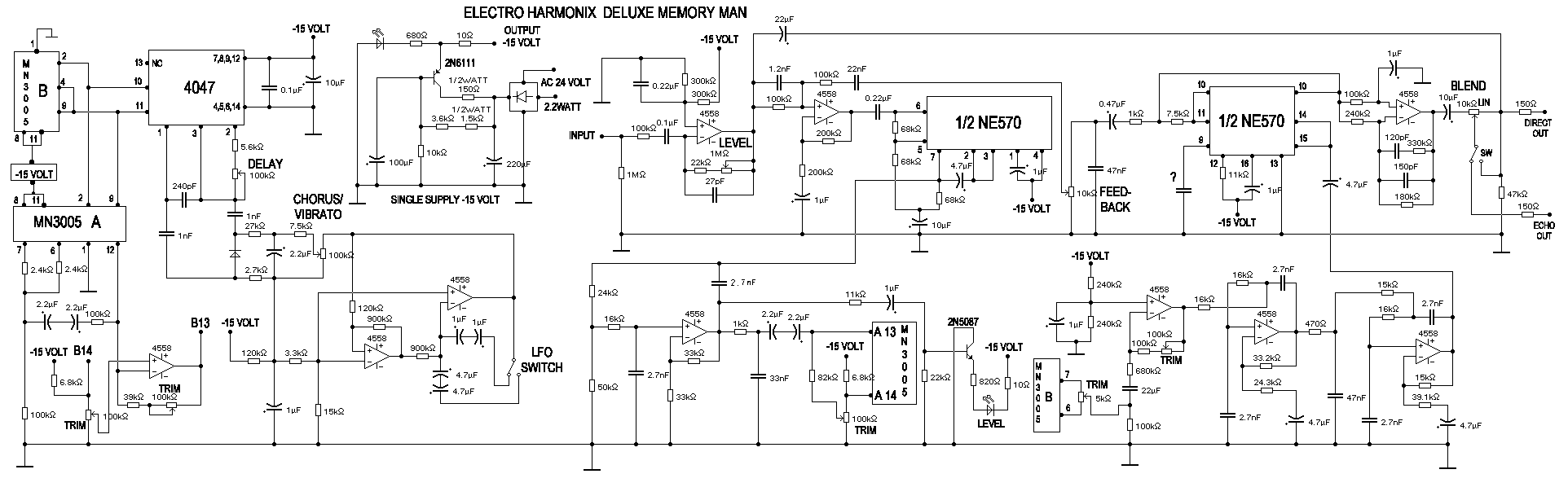

http://www.synthdiy.com/files/2006/memory.gif
14
Tiens, le memory man... :bravo:
Bon maintenat qu'on a pas mal de schémas je vais commencer a les étudier sérieusement pour estimer la difficulté des montages et leur coût.
15
Yep
16

Citation : Au fait select@... t'as pas les valeurs, dénominations des composants pour la reverb ?




Je crois les avoir eu à une époque mais impossible de remettre la main dessus, si je les retrouves j'te ferai signe.
www.chaudronmagique.org www.myspace.com/ifeelhighsoundsystem
17
Pour ce qui est des reverbes à ressort j'ai trouvé ce site très complet:
https://www.electronicpeasant.com/projects/springs/springs.html
https://www.electronicpeasant.com/projects/thermio/thermio.html

Mais il vaudrait peut etre mieux ouvrir un autre post pour les reverbes...
18
Bon alors après une petite étude, le plus réalisable est le schéma du ad3208. Pour ce qui est du prix il faut compter 90 euros sans le boitier, les boutons et les connectiques. Je pense qu'il faut compter 110euros en tout.
Sinon en semi analogique et pour moins cher il y a le pt80 qui existe en kit tout compris pour 80$.
19
Vu le prix du projet GGG à mon avis il vaut mieux acheter une behringer VD400 (moins de 30€) et changer la puce BBD ( quelques € chez cool audio ) si tu veux un temps de delay plus long . perso je viens d' en commander 2 pour faire cette modif ( on peut remplacer les 3208 par des 3205 dans toutes les pédales c'est mieux que de baisser la fréquence d'horloge, ce qui demande d' ajuster le bias et de diminuer la bande passante )
sinon pour ce qui est des reverb à ressort vu le prix de tanks accutronics sur ebay (10/20€ en général ) je pense aussi à me lancer dans la contruction
d'un module ouvert ( j' ai déjà un tank sorti d'une vieille table monarch dont j'ajuste le temps de reverb en posant un morceau de mousse sur les ressorts en cherchant bien on trouve tous les réglages qu'on aurait sur une reverb classique longueur , damping , gate (en coinçant la mousse entre les ressorts)
il suffit de préamplifier le tank (un petit low cut + hi boost est le bienvenu) ce que je fais avec un presonus tubepre et ça va le souffle reste correct
à+
20
C'est une bonne idée de customizer une pédale behringer! Je n'avais pas entendu parler de la vd400 est-ce que tu sais ce qu'elle vaut? Tu es sur qu'elle est a base de 3208?
