Problème de montage avec un 6PDT

  • 12 réponses
  • 4 participants
  • 621 vues
  • 4 followers
Sujet de la discussion Problème de montage avec un 6PDT
Bonjour,
Je suis en train de construire une pédale voix qui nécessite un switch 6PDT.
J'ai alors touvé ceci : https://www.google.com/search?q=F6UEE&tbm=isch&ved=2ahUKEwiHmuHk-I7wAhUJSxoKHcSZAfUQ2-cCegQIABAA&oq=F6UEE&gs_lcp=CgNpbWcQAzoCCAA6BggAEAcQHjoICAAQCBAHEB46BAgAEB5Qi6qbAljQrpsCYLqxmwJoAHAAeACAAUGIAXqSAQEymAEAoAEBqgELZ3dzLXdpei1pbWfAAQE&sclient=img&ei=j-V_YMeWPImWacSzhqgP&bih=578&biw=1280&rlz=1C1CHBF_frFR817FR818#imgrc=gDyuAlhvgl31DM

Mais en réalité j'ai reçu cela : https://www.google.com/imgres?imgurl=http%3A%2F%2Fmedia.digikey.com%2Fphotos%2FCK%2520Comp%2520Photos%2FF6UEE.JPG&imgrefurl=https%3A%2F%2Fwww.digikey.fr%2Fproduct-detail%2Ffr%2Fc-k%2FF6UEE%2FCKN9666-ND%2F2054944&tbnid=xbHwAMya-x4DNM&vet=12ahUKEwij16CLio_wAhVWgc4BHWtaCoQQMygBegQIARA1..i&docid=RsbJnyeGHA-10M&w=640&h=640&itg=1&q=F6UEE&ved=2ahUKEwij16CLio_wAhVWgc4BHWtaCoQQMygBegQIARA1

(Je me sens enfaite trompé de série sauf que la série que je veux est devenu obsolète et ne se vend plus)

Le bouton poussoir n'a pas de pas de vis et ne peut donc pas etre visé sur la pédale. Avez-vous une idée de comment cela pourrait être monté sur une pédale ?
Ou alors avez-vous des références de switch 6PDT ou plus ?

Merci beaucoup :D:

[ Dernière édition du message le 21/04/2021 à 12:14:47 ]

Afficher le sujet de la discussion
11
Citation de Rémy :
Citation de menikmati :
Du coup avec mon switch 6PDT et le montage sur PBC ca devrait le faire ( mais ou commander un tel pbc ?).
Chez moi, sur demande (avec un cahier des charges précis).

Merci de me contacter via la page Contact de mon site et me fournir un cahier des charges précis, qui indique exactement ce que tu veux (synthèse en un seul document de ce que tu as évoqué sur ce fil de discussion).

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

12
Bonjour,

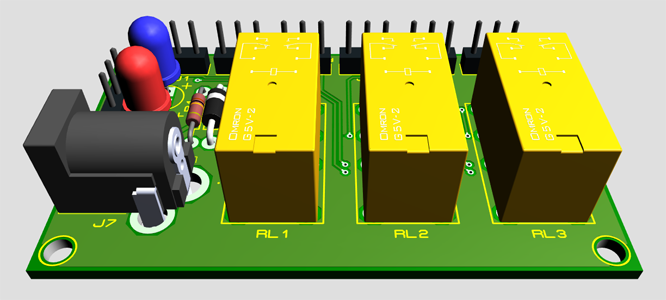

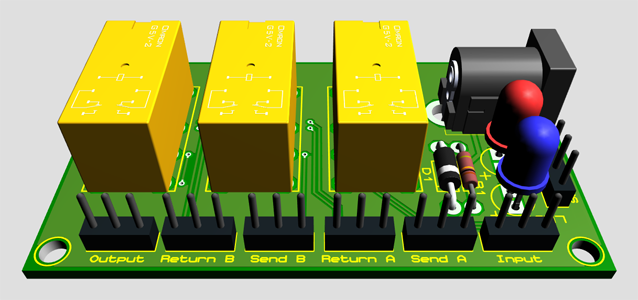

voilà à quoi pourrait ressembler le circuit imprimé avec ses relais :



Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

13
Bonjour,
Je déterre ce post afin d'éviter qu'un lecteur se base sur le schéma posté par l'auteur de ce fil en pensant réaliser, comme il semble le croire, un switcher looper à 2 boucles. Dans le schéma posté, le switch sert à inverser l'ordre des deux boucles toujours actives, ce qui est intéressant, mais différent.
