Sujet DBX 118 - schémas cartes RMS et VCA ???

  • 41 réponses
  • 3 participants
  • 6 276 vues
  • 3 followers
Sujet de la discussion DBX 118 - schémas cartes RMS et VCA ???
Bonjour à tous,

Est-ce que à tout hasard quelqu'un aurait les schémas des cartes filles de VCA et détection RMS (surtout celle là!) de ce compresseur tout mignon???

J'ai un peu la flemme de faire le relevé à partir du PCB et il y a des composants obscurs...

J'ai déjà changé tous les condos et AOP... Le DBX réagit différemment déjà... Mais la détection est toujours "ABOVE" maintenant, comme si il était en permanence en mode linéaire...

HELP!!! :(((

PS : le schéma de la carte mère...


http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

Afficher le sujet de la discussion
21
MP envoyé

Je n'ai trouvé aucun service manual... nib, que dalle... :(

Edit : Le schéma de la carte VCA ne correspond pas à ma version... Mais je pense clairement que le problème vient de la carte RMS

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

[ Dernière édition du message le 25/01/2016 à 13:56:59 ]

22
Citation de vinic :
Mais je pense clairement que le problème vient de la carte RMS

Encore heureux !
Au pire, si tu n'en viens pas à bout, mettre un détecteur intégré DBX2252 dedans, ça ne doit pas être très compliqué.
Avec tous les schémas qui sont sur AF dans les pages A&C ;)

D'ailleurs pourquoi ne pas mettre les schémas du 118 dans ses médias ?

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

23

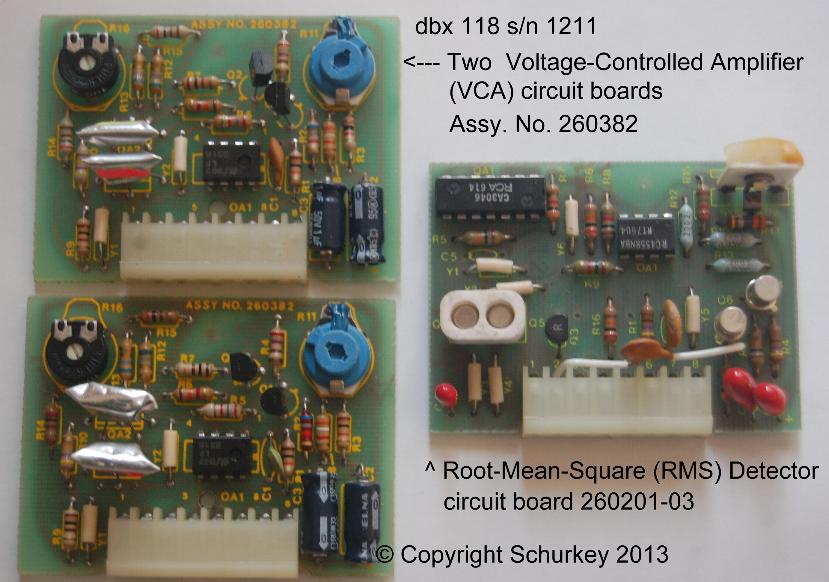

Quelle version as-tu Vinic? Celle-ci? >>>imgext.php

Si c'est le cas je suis preneur du schéma RMS s'il te plais :D:
Au passage j'avais remplacé la RCA 614 de la carte RMS par une RCA H323, seul composant que je n'ai pas trouvé à l'identique. Peut-être que mon problème vient de là?

[ Dernière édition du message le 26/01/2016 à 11:44:09 ]

24
Citation de berl :
D'ailleurs pourquoi ne pas mettre les schémas du 118 dans ses médias ?

Bah... J'ose pas comme le gars ne les filait pas comme ça... je ne sais pas...

Balaton, j'ai la carte 260201-05 , pas 03 mais elles sont identiques. Le condo câblés en volant est juste implémenté correctement sur la carte.

T'inquiète pas pour le RCA, la vrai réf du composant est CA3046, le reste c'est un numéro de lot de fabrication.

Bon, je m'en vais changer Q4 et Q6 de ce pas!

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

25
Bon et bien ça ne change rien... J'envoie un sinus et sur l'entrée de la carte RMS j'ai une tension fixe de -0,7V... De toute façon il ne reste que Qa5 et Qb5... J'essayerai de les dépoter pour voir ce que c'est. En même temps si ils sont potés c'est qu'ils sont sensés chauffer, et qui dit chauffe dit usure, ça se tient...

Mais plus tard... Là je vais me mettre une 6 cordes dans les mains pour fêter le WE!

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

26
Le CA3046 comme tu l'as vu sur le schéma ce sont 2 transistors super-appairés et couplés thermiquement, et 3 autres transistors aux caractéristiques proches. Ca peut se remplacer... mais je dois en avoir, des 3046 il me semble.
Tu as un testeur de transistors ? En dessoudant le 3046 on peut tester les transistors facilement. Et remettre un support (de bonne qualité) tant qu'à faire...

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

27
Je l'ai changé déjà le CA3046... :(

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

28
Donc les deux derniers, ceux couplés thermiquement... ou une résistance coupée. Ou une piste coupée. Ou un condo coupé / en court-jus...

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

29
- Qb5 schéma = Q1 pcb = BC263C vérifié
- Qa5 schéma = Q5 pcb = BC479 vérifié
- Q2 schéma = Q3 pcb = 2SK30A changé
- Q6 = BC109C >>> BC549C
- Q4 = BC263C >>> BC559C
- IC1 = RC4558 changé
- CA3046 changé
- Tous les condos changés
- Toutes les résistances vérifiées
- Pistes vérifiées

... Toujours en ABOVE....

Screugneugneu..... icon_facepalm.gif

Bon alors une fois j'avais décalé la carte fille RMS sur le connecteur... Peut-être ai-je (re-)grillé le CA3046... :oops2:

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

[ Dernière édition du message le 01/02/2016 à 10:21:24 ]

30
Si tu dois tester le CA3046 c'est facile, c'est comme les autres transistors ;)


J'espère que tu avais mis un support :-D

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...
