Création d'un synthé / drone six oscillateurs

  • 41 réponses
  • 9 participants
  • 2 359 vues
  • 23 followers
Sujet de la discussion Création d'un synthé / drone six oscillateurs
Je me lance dans la création d'une petite boîte pour faire des sons.

Les oscillateurs ont pour modèle le "Simple Oscillator" popularisé par Look Mum No Computer ou par Cusi Sound.
Le circuit a été modifié car je trouvais le son trop faiblard, quand j'arrivais à le faire fonctionner en tout cas. :lol:
C'est alimenté en 12v

Le schéma général ressemble à ça:

Les éléments, que je détaillerais au fur et à mesure:
- Six oscillateurs (1 transistor, une résistance, un condensateur, une LED, un potard)
- Un LFO interne qui contrôle le Pitch de diverses combinaisons d'oscillateurs via un sélecteur
- Une entrée CV pour faire pareil
- Un pitch général avec temps d'attaque sélectionnables
- Sorties audio: Hp interne, casque, out (somme), out (L+R)

Le tout dans la valisette ci-dessous, achetée en brocante dans le village voisin.

Tout a été testé sur breadboard, les plaques ont été découpées et marquées,
ne reste plus qu'à souder, percer la face (plexiglass), et assembler.
(C'est pas sur le schéma, mais évidemment chaque oscillateur est relié à la masse)

Les avis/questions sont les bienvenus :clin:

LINK TREE - Youtube - Insta-  Sondcloud - Facebook
Compos Collectives AF: N°51 - N°55 -N°56- N°59 - N°61

[ Dernière édition du message le 03/07/2021 à 14:28:56 ]

Afficher le sujet de la discussion
31
Salut,
j'avais fait un truc assez similaire il y a quelques années (6 oscillateurs LMNC rangés en A/B-grave/médium/aigu, pas de CV/LFO cependant) et mon problème principal, quoique gérable, était que la note était dépendante de l’impédance d'entrée du circuit suivant, avec des interactions bizarres entre les oscillateurs aussi. Typiquement si j'attaquais une pédale d'effet, la/les note/s changeaient selon que la pédale soit activée ou non...

Récemment j'ai refait un module de drones sur le même schéma, 4 seulement mais avec Vactrol / CV ce coup ci, et j'ai mis une sorte de buffer/ampli en sortie de chaque oscillateur avant sommation, et je ne le regrette pas!
J'ai gagné en niveau de sortie, et peu importe quels branchement je fais, les oscillateurs restent stable.

Comme tu as prévu un module d'ampli en sortie peut être que tu auras de toute manière une sortie stable, mais bon voila, c'était pour partager cette malheureuse expérience de monter l'oscillateur sur breadboard et se dire "super ça marche du tonnerre, j'en fais 6 comme ça" pour se retrouver avec quelque chose d'un peu compliqué à gérer. La simplicité du schéma a aussi ses inconvénients... pas si dures à surmonter!

bon montage
32
Merci tetoskare pour ces quelques conseils qui devraient m'aider à trouver une solution à ces problèmes dont je suis conscient, mais dont je n'étai pas certain de vouloir me débarrasser entièrement, vu que le but de la machine était l'expérimentation sonore.

Quel genre de buffer-ampli as-tu mis en sortie d'oscillo?

Je me replonge dans mes circuits dès la fin du mois. :bravo:

LINK TREE - Youtube - Insta-  Sondcloud - Facebook
Compos Collectives AF: N°51 - N°55 -N°56- N°59 - N°61

33
Youtube ayant clôturé mon ancien compte,
j'ai du en créer un nouveau pour y uploader mes vidéos.

Voici donc des liens fonctionnels pour les deux premières vidéos de ce thread:

Montage et test de l'oscillateur:.

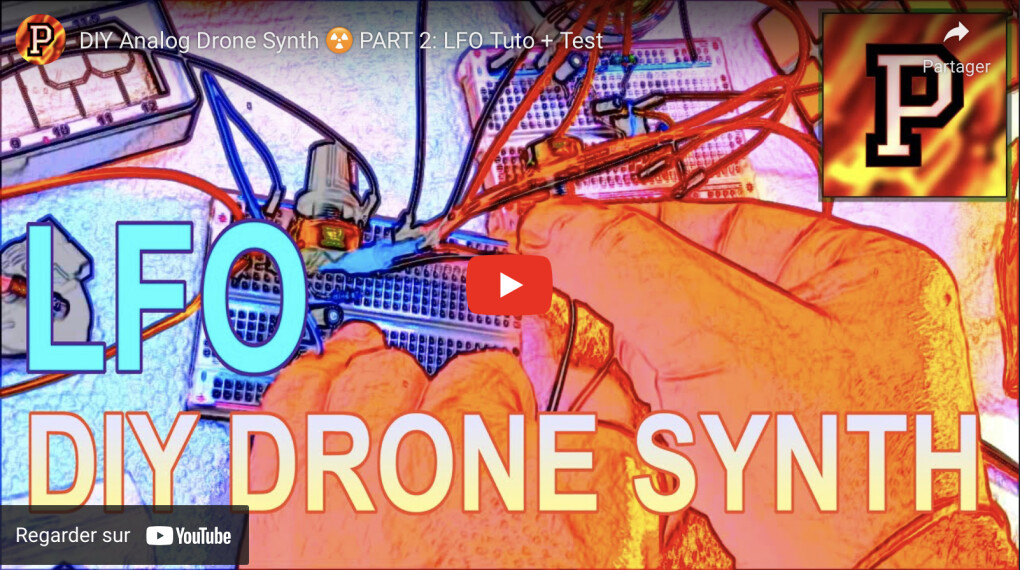

Implémentation du LFO:.


À bientôt :coucou:

LINK TREE - Youtube - Insta-  Sondcloud - Facebook
Compos Collectives AF: N°51 - N°55 -N°56- N°59 - N°61

[ Dernière édition du message le 29/04/2022 à 23:32:19 ]

34
Pas le temps de regarder maintenant, mais je suis la progression du projet :bravo:

oooo Roller ! oooo

35
Citation de Poykeh :
Quel genre de buffer-ampli as-tu mis en sortie d'oscillo?


Salut,
pas sûr du montage exact ou des valeurs, je dois avoir un papier quelque part mais je ne remets pas la main dessus,
et puis je n'ai pas la machine chez moi pour l'ouvrir et regarder.
Mais en gros c'était un truc tout bête à base d'ampli-op.
Genre:
Le condensateur et la 100k ramènent l'oscillation autour du 0V,
les deux 10k multiplient le gain par 2,
la petite 1k protège des court-circuits en sortie.
Seulement après cet étage de gain & stabilisation, j'attaquais un potard de volume, une sortie sur jack à coupure, et un mixeur des différents oscillateur (toujours avec un simple ampli-op), puis la sortie mono.

Mes amplis-op sont alimentés en +/- 15V, ça marcherait en +/-12V.
Si tu veux rester sur ton alim simple 0/12V ça peut marcher aussi
mais alors il faut centrer l'audio autour d'une masse virtuelle à 6V,
et la recentrer autour du 0V avant de quitter le circuit.
Si tu te lance dans un grand projet de synthétiseur, ce sera sûrement plus simple à la longue d'avoir une alim symétrique, arrêter de jongler entre des tensions autour de 6V et autour de 0V, éviter les condensateurs de liaison à chaque étage, pouvoir facilement brancher de l'audio dans du CV et inversement, etc.
Mais si tu tiens au simple adaptateur 12V, ça peut tout de même marcher.

Je peux donner plus de détails si besoin, je sais pas trop si ça te paraîtra sensé ou non ce que je dis, ou si tu vois où aller chercher des schémas et explications sur les alims pour l'audio... (suivez mon regard -> https://www.sonelec-musique.com/ ?!)

36
Hello.
Merci pour la réponse :bravo:
Je vais rester en 12v simple pour le moment, juste changer de transistor pour l'oscillation,
et simplifier ou changer/abandonner quelques parties.

LINK TREE - Youtube - Insta-  Sondcloud - Facebook
Compos Collectives AF: N°51 - N°55 -N°56- N°59 - N°61

37
Après deux ans et tout un tas d'aventures,
je compte me remettre sérieusement à cette machine dès le mois de Juin :bravo:

LINK TREE - Youtube - Insta-  Sondcloud - Facebook
Compos Collectives AF: N°51 - N°55 -N°56- N°59 - N°61

38
Hébé ça faisait un bail !

Tu nous teases comme Behringer :mrg:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

39
Pulikeh :mrg:

oooo Roller ! oooo

40
Citation :
Tu nous teases comme Behringer :mrg:

Bah, justement, je viens de passer deux ans chez eux au service marketing ... :oops2:

:lol:

LINK TREE - Youtube - Insta-  Sondcloud - Facebook
Compos Collectives AF: N°51 - N°55 -N°56- N°59 - N°61
