[Pas à pas] Construction d'un Home Studio de 5m2

119 réponses
38 participants
81 714 vues
59 followers

Aylan

Nouvel·le AFfilié·e

Membre depuis 16 ans

Sujet de la discussion Posté le 29/12/2009 à 09:23:32

Bonjour à tous !

A ce stade, vous vous dites certainement : "Et encore un post banal sur un studio insonorisé avec de la laine de roche, des silent blocs et des histoires de boite".
Et vous avez presque raison...

Introduction :
Ce projet de home-studio insonorisé diffère de la plupart des projets (très instructifs !) que j'ai pu rencontrer sur ce forum par quelques points :
- une surface de seulement 5m2 !
- un toit du local à aménager "en planches"
- une géométrie de pièce complexe (canalisations, marches, décrochements, plafond en pente, etc.)

Je vais donc décrire dans ce post les étapes qui vont me permettre de transformer cette petite pièce au authentique studio d'enregistrement insonorisé de classe internationale (ou pas..).

Objectifs :
J'habite en région parisienne, et à 4500€/m2 difficile de consacrer une pièce de 20m2 à son loisir favori ! Une pièce de 5m2, cela fait 25000€ pour le local sans aménagement, ce qui est déja pas mal !

Fort heureusement, mon but n'est pas d'enregistrer un groupe de rock complet (avec section de cuivres, chorale et cornemuse), mais plus simplement :
- d'enregistrer des guitares/basse piste par piste
- d'enregistrer du chant
- d'enregistrer du clavier
- d'enregistrer de la batterie (jouée sur des pads, encombrement limité oblige..)
- et de mixer le tout !

Compte tenu de la surface du local (du placard ? ) tout ces instruments vont être joués à des volumes "raisonnables" et d'une manière générale à des heures raisonnables également. On ne cherche donc pas une insonorisation parfaite !

Le but est donc de ne pas déranger les voisins ni les occupants de la maison.

Dans la pièce, on va caser :
- un bureau avec un ordi
- un clavier (5 octaves)
- 2/3 amplis de guitares (pas des doubles stacks hein des combos)
- 5/6 guitares
- 1 ou 2 personnes

Situation et caractéristiques du local :
Imaginez une cour d'immeuble à laquelle on accède par la maison mitoyenne à celui-ci. Imaginez qu'un beau matin les occupants de la maison décident de couvrir cette cour avec des planches (et une couche de plaques goudronnées pour l'étanchéité). Vous avez une idée du local !

Tous les murs du local sont des murs porteurs en briques, d'environ 50cm. Les dalles des bâtiments sont en ciment, posés sur des poutrelles métalliques.

Le plafond du local est constitué de planches épaisses (3cm) recouvertes de plaques goudronnées (avec une couche d'alu) fixées sur des poutrelles de 6x8cm. Celui-ci est très bien monté et ne pose en réalité par de réels soucis.

Le sol est constitué d'une dalle en béton coulée relativement récemment (par un maçon, propriétaire à l'origine de la maison). On peut donc partir du principe que là encore, c'est bien fait.

Voici les dimensions exactes du local :
- Largeur : 220 cm
- Longueur : 228 cm
- Hauteur : de 257 cm à 175 cm

http://elkarius.free.fr/forums/plan.jpg

http://elkarius.free.fr/forums/plan_crayon.jpg

Idée de départ :
On va partir sur la base d'une très classique boite dans la boite avec la petite nuance suivante : essayer de maximiser la boite intérieure !
Vu la surface, hors de question de partir sur du 20cm d'isolant + 20cm de vide d'air !

L'idée est donc la suivante :
- On monte une structure de bois complète, posée au sol (pour le coup, la taille de la pièce le permet !)
- la structure est composée de montants en 6x6cm et épouse le plus possible les contours de la pièce
- la structure est posée sur des plaques de caoutchouc (plaques de pneus recyclés, destinées à la base à isoler les machines à laver)
- On fixe ensuite au sol des plaques de fermasol et on recouvre de plaques d'agglo
- On fixe sur les murs des plaques de fermacell (laine de roche + BA13)
- On monte sur la structure un chambranle de porte (soit je déplace l'ancien fixé au mur, soit j'achète une porte acoustique). Je doute de pouvoir mettre en place une double porte.
- Peinture, parquet flottant + tapis, électricité, aération

Si vous avez des commentaire/conseils/critiques n'hésitez pas, il est encore temps !

La suite ici : https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.388427,post.5597047,pas-a-pas-construction-d-un-home-studio-de-5m2.html

Album Jetplane enfin dispo !

http://www.romangeneration.com

[ Dernière édition du message le 30/12/2009 à 12:27:33 ]

Afficher le sujet de la discussion

tool&roses

Nouvel·le AFfilié·e

Membre depuis 15 ans

31 Posté le 26/01/2010 à 11:28:55

Up!

Je suis très intéressé par ce sujet car je dois faire face à la même problématique de place (voir: https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.392570,isolation-de-mon-studio.html).

Bonne chance.

Aylan

Nouvel·le AFfilié·e

Membre depuis 16 ans

32 Posté le 26/01/2010 à 16:26:20

Merci pour le soutien !

Ca avance ...

L'électricité est en place, y'aura plus qu'a brancher les prises une fois le BA13 en place.
Finalement je me dis qu'encastrer les prises dans mon cas c'est peut être pas terrible : ca va faire des zones sans aucune isolation (enfin l'épaisseur du bout de plastique de la prise..). Du coup on va plutôt partir vers des prises en boîtier externe.

Coté laine de roche, là aussi on progresse.
C'est plutôt sympa à travailler, ca se découpe au cutter très facilement.
Petite astuce : pour éviter que la plaque de laine de roche ne tombe vers l'arrière contre le mur (ou tout bêtement pour maintenir en place celles du plafond), il suffit d'utiliser des petits clous qu'on va placer au bon endroit. Comme la place est légère est suffisamment rigide, 8 clous par plaque suffisent (pour une plaque verticale, 3 de chaque coté et un au milieu sur chaque largeur).

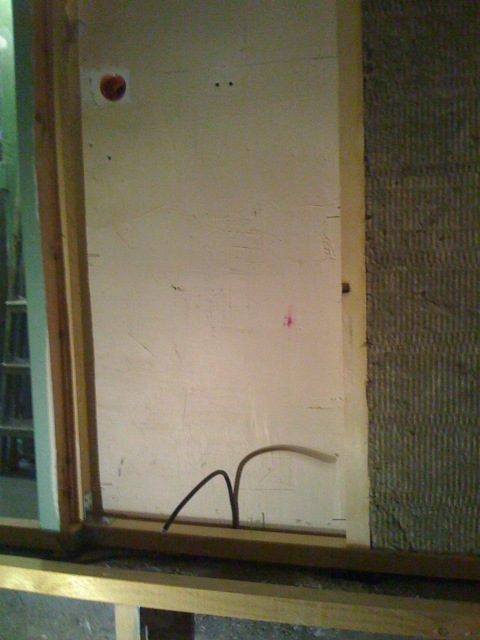

Exemple :

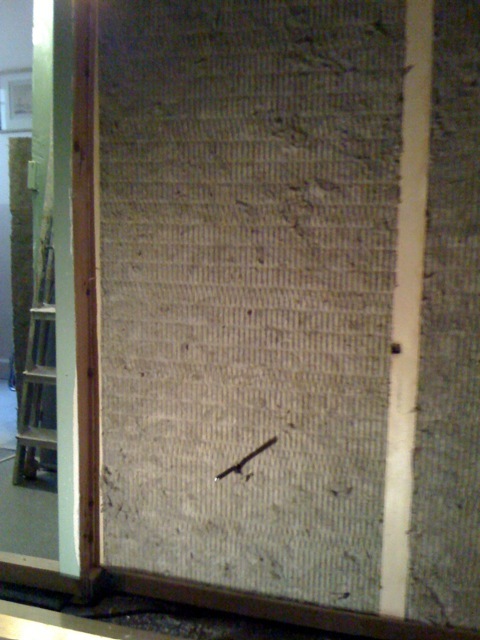

Et une fois la plaque posée, ça tient !

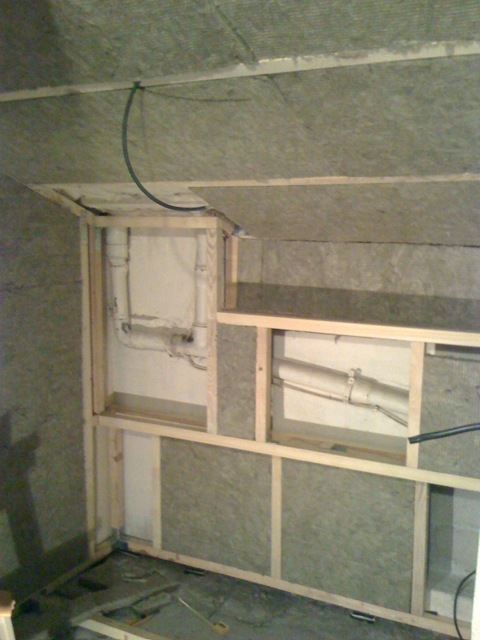

Et pour finir, un petit aperçu de l'avancement :

J'espère finir de poser la laine de roche d'ici la fin de la journée, modulo les 2/3 plaques qu'il va me manquer ... j'ai visé un peu juste !

Album Jetplane enfin dispo !

http://www.romangeneration.com

tool&roses

Nouvel·le AFfilié·e

Membre depuis 15 ans

33 Posté le 28/01/2010 à 16:17:18

Est-ce que quelqu'un connait les données techniques des dalles de pneux recyclés???
Est-ce que ca vaut le coup de doubler la couche de plots en caoutchouc???

Aylan

Nouvel·le AFfilié·e

Membre depuis 16 ans

34 Posté le 29/01/2010 à 07:28:16

Aucune idée pour les plaques ... pas trop mauvaises j'espère !

Coté travaux, hier c'était pose d'agglo au sol (très facile et pas bien long).

Je n'ai pas pu prendre les plaques d'agglo prévues car 2,50x1,20m ça ne rentre absolument pas dans une Kangoo ...Du coup j'ai du me rabattre sur des plaques (plus épaisses) en 1,50x1,00m.
C'est plus facile à manipuler, mais par contre ça m'arrange pas vraiment car sur mes linteaux espacés de 60cm, ça tombe pas franchement pile !

On a posé les premières plaques au plafond et fait les découpes pour les spot (à LED, histoire que ca ne chauffe pas trop..). C'est pas très très clean comme boulot, je vais voir si je peut arranger ça !

Aujourd'hui le programme c'est : médecin + aspirine ... j'ai réussi à me coincer le dos hier en trimballant mes 200kg de placo+agglo ... aïe..

Album Jetplane enfin dispo !

http://www.romangeneration.com

offenbach

7192

Je poste, donc je suis

Membre depuis 18 ans

35 Posté le 01/02/2010 à 09:55:42

bravo pour le boulot ! et bon courage pour la suite.

Je termine pour ma part mes travaux... je sais que tout n'est pas toujours aussi simple qu'on peut l'imaginer !

Mes premiers tests acoustiques sont bleuffant ! juste avec une guitare... j'ai redécouvert mon instrulent... donc ca vaut le coup de faire les choses comme il faut !

A bientôt !

Site officiel et boutique en ligne du Studio Delta Sigma https://www.studiodeltasigma.com

boogiedj

340

Posteur·euse AFfamé·e

Membre depuis 19 ans

36 Posté le 01/02/2010 à 10:08:06

superbe projet !

moi qui suis claustrophobe malheureusement je pourrais jamais fabriquer un home studio de moins de 10m².

elephant stone

4352

Squatteur·euse d’AF

Membre depuis 20 ans

37 Posté le 01/02/2010 à 10:14:50

Aaah de l'action ! Merci à toi !! (c'est vraiment bien parti, bravo)

Ph'nglui mglw'nafh Cthulhu R'lyeh wgah'nagl fhtagn. Iä Cthulhu. Iä Yog Sothoth.

tony2003

Nouvel·le AFfilié·e

Membre depuis 16 ans

38 Posté le 01/02/2010 à 13:08:44

Je dit deja bravo
Moi aussi je dedrais un construire mais beacoup plus grand et ca sera dans une de mes dependances
soit en gros 26M2 une petite maison
en 1er lieu ,je dois me mettre a mon compte avant de m'investir dans mon studio
et a partir de ce moment la oui
mais franchement je tire mon chapeau a ceux qui peuvent entreprendre
tony
