Sujet de la discussion Posté le 28/01/2013 à 05:20:49Construction de ma cabine d'enregistrement
Hello, j'ouvre un poste sur le montage de ma nouvelle cabine d'enregistrement.
Cahier des charges :
_ Une cabine autonome ( je ne me repique sur aucun mur. Je créer une boite.
_ Dimension maxi de l'emplacement prévu a la cabine : 120x88cm. Hauteur a définir prochainement, un conseils ? 2.10/2.20 ?
_ La cabine sera construite selon le système : Ba13/Ba13/laine/tissu/lambris (espacés)
Oui le système de masse/ressort/masse n'est pas appliqué a cause l'étroite largeur de la cabine.
_ Le moins chère possible.
_Les rails remplacer par des liteaux 38x40mm
_ Une cabine totalement hermétique !
Matériaux et prix :
_ 12 liteaux de 4m, 38*40mm, 2.89Euros/Unité soit : 34,68Euros
_ Lambris pin maritime de 7cm de large , 6,66 euros la botte de 1.96m²
_ Lambris pin maritime de 10cm de large , 6,86 euros la botte de 1.96m²
_ 2 vitres bien épaisse ( intérieur/extérieur) de la paroi (Pas encore acheté )
_ Panneaux agglo ep16mm : 120x60 et 120x40
_ Chevron 60x70 ( je les avais déjà sur ma précédente cabine )
_ 1 Bloc Porte 70cm ( pareil je l'avais avant )
_ Ba13 , normal ou placophonics (ça va dépendre des finances )
_ Laine de roche 5cm Rockwool
_ Une bonne palette de vis ...
Le plancher sera en chevron, 4 sur la largeur (89cm), viendra se poser des planches en bois de 2,7cm et par dessus l'agglo de 16;
Schéma de la structure en liteaux: 2 photos pour pas que ça soit trop flou au niveau des liteaux. noir = liteaux de structure principal, rouge liteau de renfort + encadrement de la porte et de la fenêtre)
![4948854308541104lrmp39o1961chevroletimpaladriversidefrontcopie.jpg 4948854308541104lrmp39o1961chevroletimpaladriversidefrontcopie.jpg](https://img15.hostingpics.net/pics/4948854308541104lrmp39o1961chevroletimpaladriversidefrontcopie.jpg)
![617830992242cotetfond.jpg 617830992242cotetfond.jpg](https://img15.hostingpics.net/pics/617830992242cotetfond.jpg)
Pour un rendu dans cette idée :
![279934cabine3d.jpg 279934cabine3d.jpg](https://img15.hostingpics.net/pics/279934cabine3d.jpg)
L'emplacement de la cabine :
![42493087hh.jpg 42493087hh.jpg](https://img15.hostingpics.net/pics/42493087hh.jpg)
Aujourd'hui, je me suis attelé au plancher. retaillé un poil mes chevrons a 90, couper l'agglo pour faire un 120x89 ( j'ai rajouter 1cm sur la largeur par sécurité ... C'est que le plancher de toute manière)
![62721320130126093013.jpg 62721320130126093013.jpg](https://img15.hostingpics.net/pics/62721320130126093013.jpg)
Agglo de 120x60 vissé et découpe de la 120x40 pour arriver a 89cm en tout
![43992920130127192906.jpg 43992920130127192906.jpg](https://img15.hostingpics.net/pics/43992920130127192906.jpg)
un rail pour me servir de guide a la scie sauteuse :
![80064720130127193422.jpg 80064720130127193422.jpg](https://img15.hostingpics.net/pics/80064720130127193422.jpg)
C'est bon ça rentre
![26631320130127212044.jpg 26631320130127212044.jpg](https://img15.hostingpics.net/pics/26631320130127212044.jpg)
Cahier des charges :
_ Une cabine autonome ( je ne me repique sur aucun mur. Je créer une boite.
_ Dimension maxi de l'emplacement prévu a la cabine : 120x88cm. Hauteur a définir prochainement, un conseils ? 2.10/2.20 ?
_ La cabine sera construite selon le système : Ba13/Ba13/laine/tissu/lambris (espacés)
Oui le système de masse/ressort/masse n'est pas appliqué a cause l'étroite largeur de la cabine.
_ Le moins chère possible.
_Les rails remplacer par des liteaux 38x40mm
_ Une cabine totalement hermétique !
Matériaux et prix :
_ 12 liteaux de 4m, 38*40mm, 2.89Euros/Unité soit : 34,68Euros
_ Lambris pin maritime de 7cm de large , 6,66 euros la botte de 1.96m²
_ Lambris pin maritime de 10cm de large , 6,86 euros la botte de 1.96m²
_ 2 vitres bien épaisse ( intérieur/extérieur) de la paroi (Pas encore acheté )
_ Panneaux agglo ep16mm : 120x60 et 120x40
_ Chevron 60x70 ( je les avais déjà sur ma précédente cabine )
_ 1 Bloc Porte 70cm ( pareil je l'avais avant )
_ Ba13 , normal ou placophonics (ça va dépendre des finances )
_ Laine de roche 5cm Rockwool
_ Une bonne palette de vis ...
Le plancher sera en chevron, 4 sur la largeur (89cm), viendra se poser des planches en bois de 2,7cm et par dessus l'agglo de 16;
Schéma de la structure en liteaux: 2 photos pour pas que ça soit trop flou au niveau des liteaux. noir = liteaux de structure principal, rouge liteau de renfort + encadrement de la porte et de la fenêtre)
![4948854308541104lrmp39o1961chevroletimpaladriversidefrontcopie.jpg 4948854308541104lrmp39o1961chevroletimpaladriversidefrontcopie.jpg](https://img15.hostingpics.net/pics/4948854308541104lrmp39o1961chevroletimpaladriversidefrontcopie.jpg)
![617830992242cotetfond.jpg 617830992242cotetfond.jpg](https://img15.hostingpics.net/pics/617830992242cotetfond.jpg)
Pour un rendu dans cette idée :
![279934cabine3d.jpg 279934cabine3d.jpg](https://img15.hostingpics.net/pics/279934cabine3d.jpg)
L'emplacement de la cabine :
![42493087hh.jpg 42493087hh.jpg](https://img15.hostingpics.net/pics/42493087hh.jpg)
Aujourd'hui, je me suis attelé au plancher. retaillé un poil mes chevrons a 90, couper l'agglo pour faire un 120x89 ( j'ai rajouter 1cm sur la largeur par sécurité ... C'est que le plancher de toute manière)
![62721320130126093013.jpg 62721320130126093013.jpg](https://img15.hostingpics.net/pics/62721320130126093013.jpg)
Agglo de 120x60 vissé et découpe de la 120x40 pour arriver a 89cm en tout
![43992920130127192906.jpg 43992920130127192906.jpg](https://img15.hostingpics.net/pics/43992920130127192906.jpg)
un rail pour me servir de guide a la scie sauteuse :
![80064720130127193422.jpg 80064720130127193422.jpg](https://img15.hostingpics.net/pics/80064720130127193422.jpg)
C'est bon ça rentre
![:) :)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_smile.gif)
![26631320130127212044.jpg 26631320130127212044.jpg](https://img15.hostingpics.net/pics/26631320130127212044.jpg)
[ Dernière édition du message le 28/01/2013 à 05:46:48 ]
![thug91 thug91](https://img.audiofanzine.com/img/user/avatar/1/4/147494.jpeg?w=40&h=40&fm=pjpg&s=1ee3e6c310825c64827f312021ef16f0)
thug91
1926
![1926 posts au compteur 1926 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 18 ans
61 Posté le 20/02/2013 à 18:22:58
Merci Ycar, ca motive !
Bon la je vais travailler 3nuit donc je vais pas pouvoir avancer.
Me reste a faire :
_ Finir les joints exterieur et interieur
_ Poser la baguette d' angle a l'encadrement de la fenêtre (exterieur de la cabine)
_mettre du placo a linterieur au niveau de la menuiserie de la porte
_ Finir le piège a son pour les cables
_ Mettre la laine de roche, le tissu et le lambris
_ Faire les raccordement du cable lumière (prises,interrupteur,applique)
_Peindre la facade
_ Poser une tablette derrière le micro
Je doit bien oublier 2/3 choses !
Bon la je vais travailler 3nuit donc je vais pas pouvoir avancer.
Me reste a faire :
_ Finir les joints exterieur et interieur
_ Poser la baguette d' angle a l'encadrement de la fenêtre (exterieur de la cabine)
_mettre du placo a linterieur au niveau de la menuiserie de la porte
_ Finir le piège a son pour les cables
_ Mettre la laine de roche, le tissu et le lambris
_ Faire les raccordement du cable lumière (prises,interrupteur,applique)
_Peindre la facade
_ Poser une tablette derrière le micro
Je doit bien oublier 2/3 choses !
[ Dernière édition du message le 20/02/2013 à 18:25:34 ]
![Anonyme Anonyme](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Anonyme
15125
![Ce·tte membre n’existe plus Ce·tte membre n’existe plus](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/anonymus.png)
62 Posté le 20/02/2013 à 20:40:59
Une: la circulation d'air. A quel moment comptes-tu la faire? Quand toutes les finitions seront terminées au p'tit poil fin?... ![:8O: :8O:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_eek.gif)
![:8O: :8O:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_eek.gif)
[ Dernière édition du message le 20/02/2013 à 20:41:32 ]
![thug91 thug91](https://img.audiofanzine.com/img/user/avatar/1/4/147494.jpeg?w=40&h=40&fm=pjpg&s=1ee3e6c310825c64827f312021ef16f0)
thug91
1926
![1926 posts au compteur 1926 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 18 ans
63 Posté le 20/02/2013 à 20:47:06
Je pense oui Ykar. C'est vraiment un détail. la trappe a cable sera accessible donc passage de cable facil et vu qu'il n'y a du placo qu'a l'exterieur ca se fait bien le trou pour poser le ventillo.
![thug91 thug91](https://img.audiofanzine.com/img/user/avatar/1/4/147494.jpeg?w=40&h=40&fm=pjpg&s=1ee3e6c310825c64827f312021ef16f0)
thug91
1926
![1926 posts au compteur 1926 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 18 ans
65 Posté le 21/02/2013 à 09:20:22
Pfff, 1h15 de jointage en rentrant de 12h de boulot . Je suis rincé !!! Au lit ! ![:fleche: :fleche:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_arrow.gif)
Bonne journée !
ps Ykar : En y réfléchissant faut quand même que je passe mon cable du ventilo avant de mettre le tissu

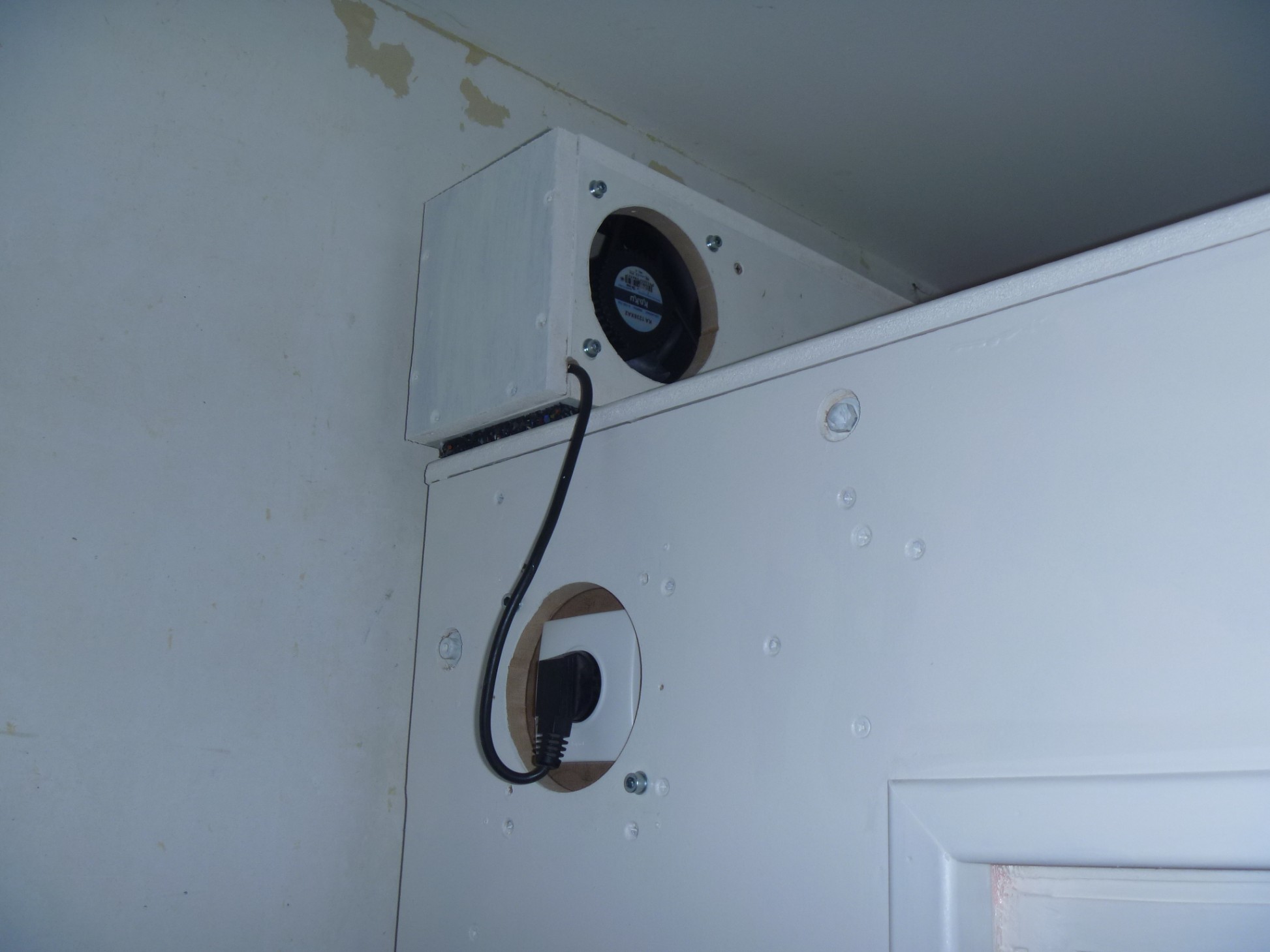

Faut que je trouve un ventilo qui se branche en 220v aussi. Pas évident !
![:fleche: :fleche:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_arrow.gif)
Bonne journée !
ps Ykar : En y réfléchissant faut quand même que je passe mon cable du ventilo avant de mettre le tissu
![:??: :??:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_confused.gif)
[ Dernière édition du message le 21/02/2013 à 09:22:14 ]
![Anonyme Anonyme](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Anonyme
15125
![Ce·tte membre n’existe plus Ce·tte membre n’existe plus](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/anonymus.png)
66 Posté le 21/02/2013 à 10:53:07

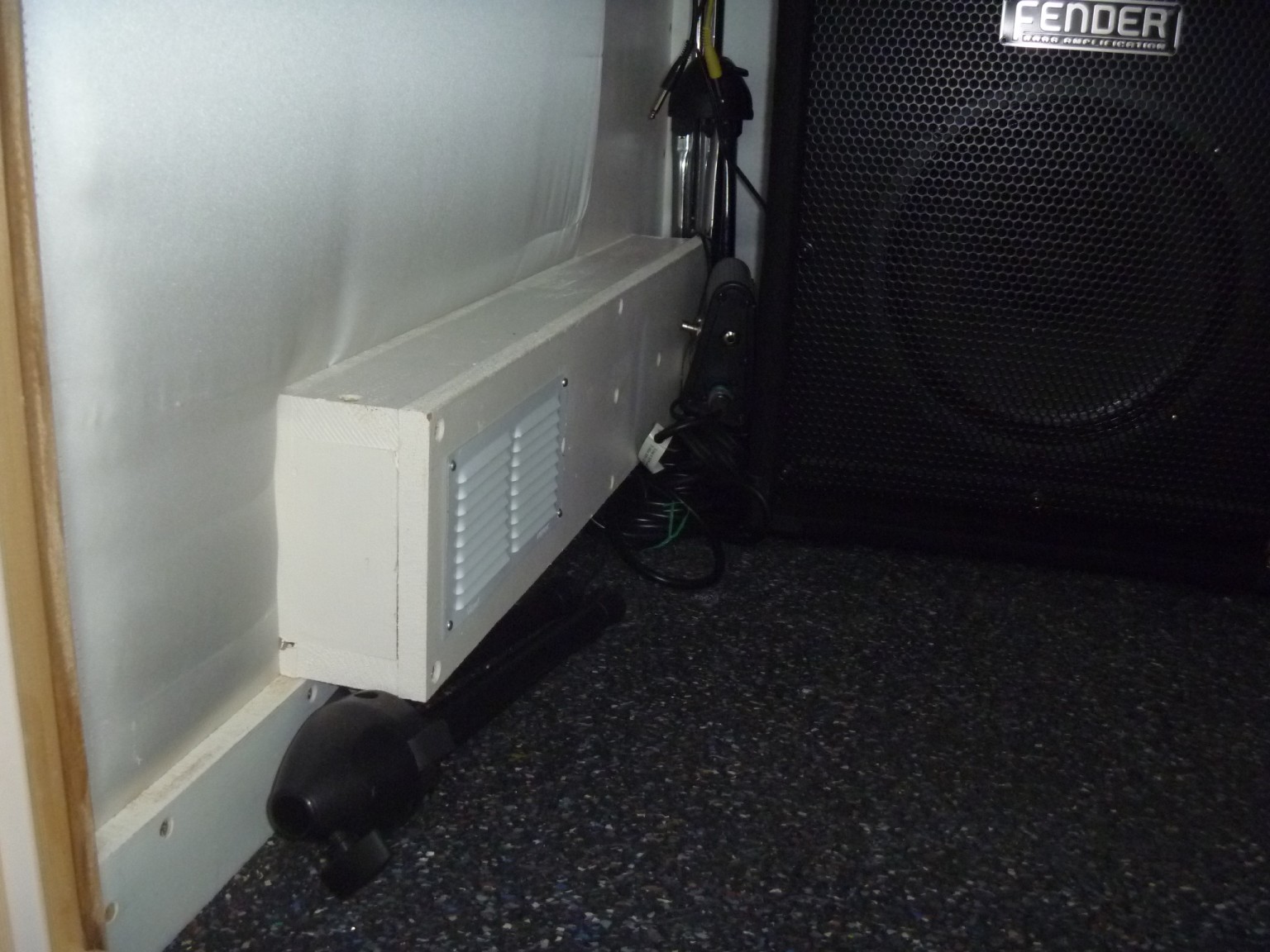

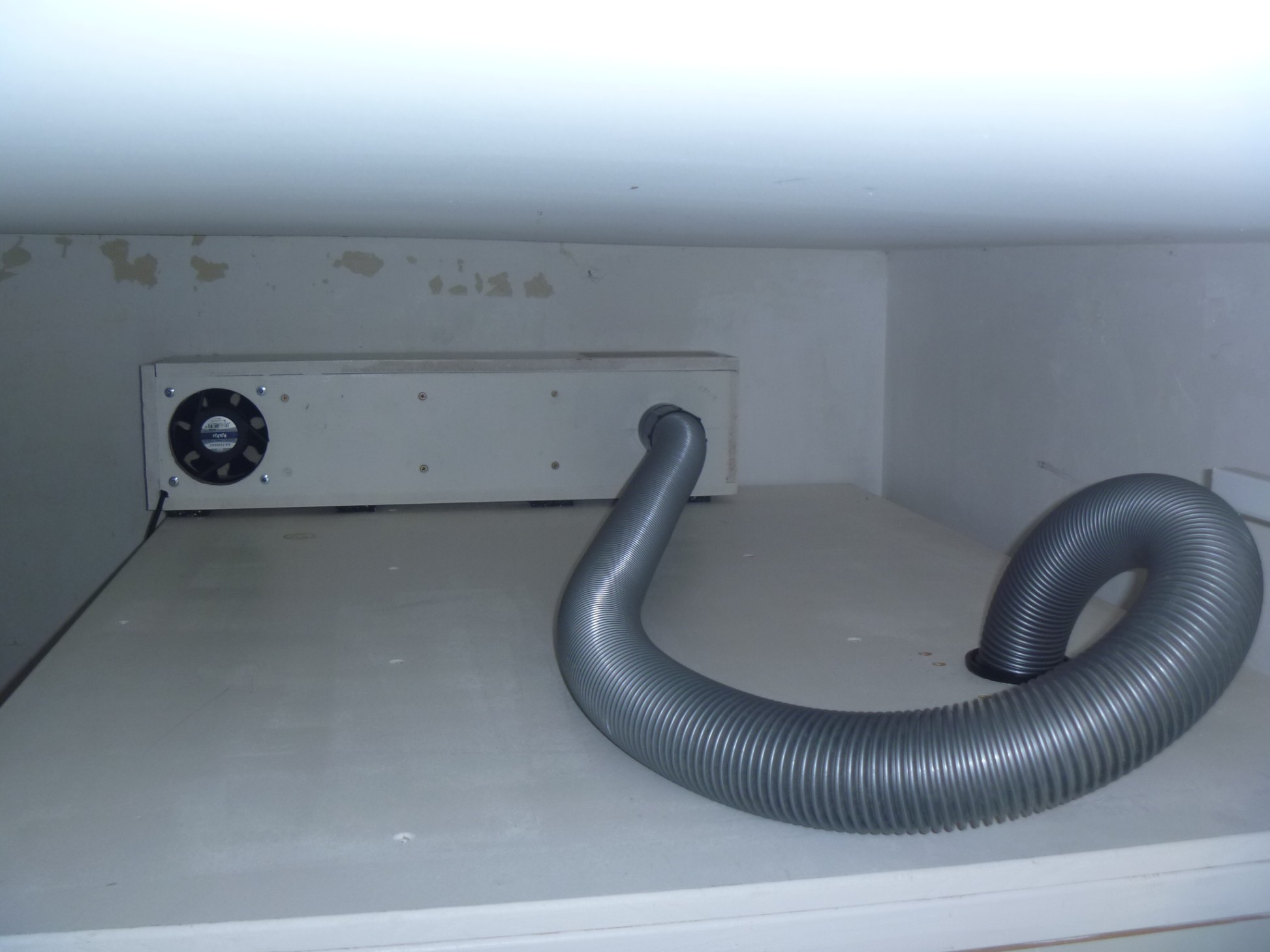

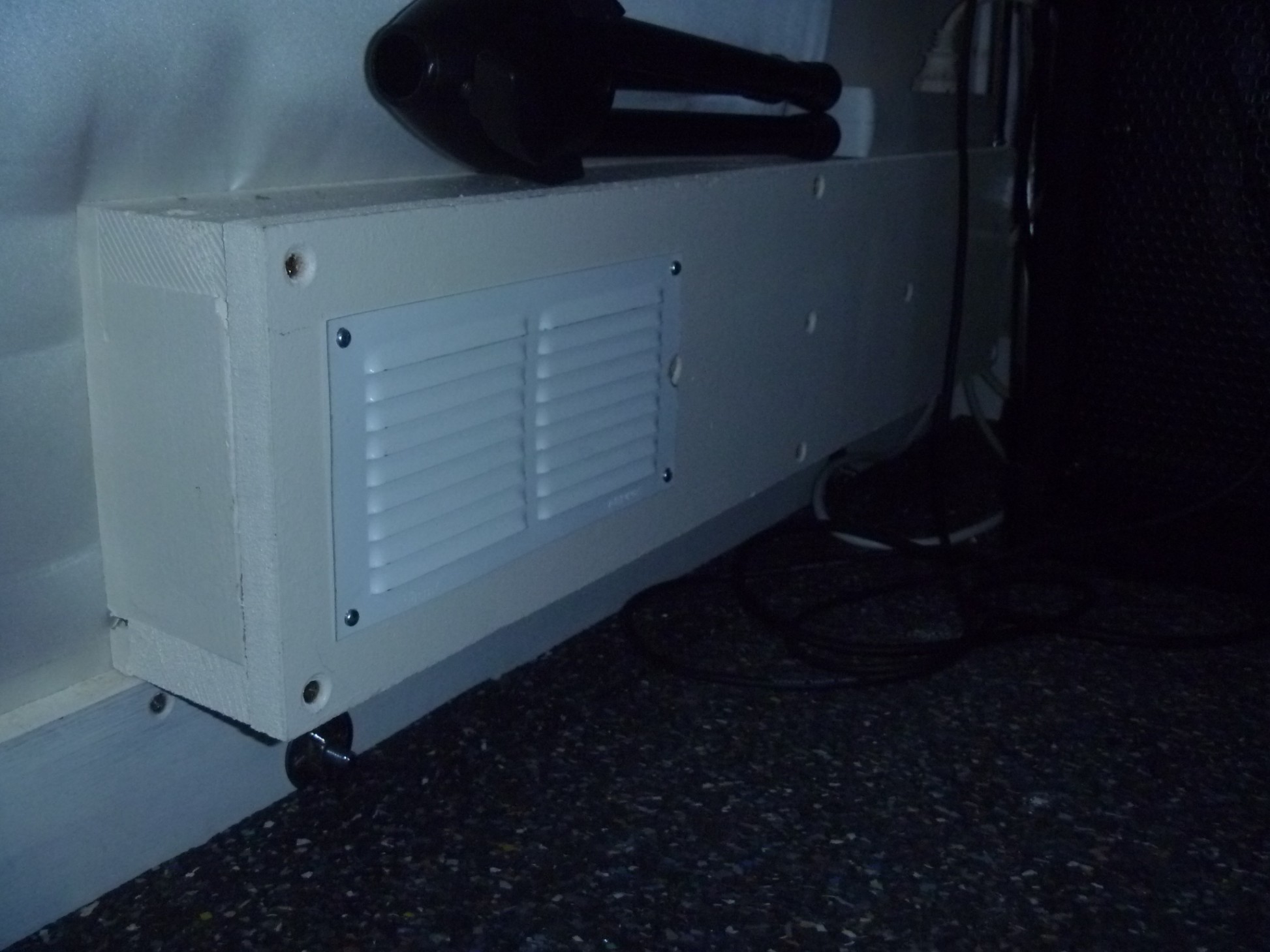

A ta place, j'aurais installé le piège à son (ouvrable) au bout duquel sera fixé le ventilo d'extraction d'air et sa câblerie avant de faire les jointages/finitions, ce qui laissait le temps de jointer et finir puis de te mettre à la recherche du ventilo et de le raccorder électriquement.
En cas de difficulté à trouver un ventilo qui convienne ne 220, je reste sur mon idée de récup avec un ventilo de PC et l'alim qui va avec. Suffisant, vu le volume de ta cabine pour une simple circulation d'air, c'est pas un tunnel de soufflerie aérodynamique non plus, hein![:bravo: :bravo:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bravo.gif)
En cas de difficulté à trouver un ventilo qui convienne ne 220, je reste sur mon idée de récup avec un ventilo de PC et l'alim qui va avec. Suffisant, vu le volume de ta cabine pour une simple circulation d'air, c'est pas un tunnel de soufflerie aérodynamique non plus, hein
![:bravo: :bravo:](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bravo.gif)
[ Dernière édition du message le 21/02/2013 à 10:55:19 ]
![thug91 thug91](https://img.audiofanzine.com/img/user/avatar/1/4/147494.jpeg?w=40&h=40&fm=pjpg&s=1ee3e6c310825c64827f312021ef16f0)
thug91
1926
![1926 posts au compteur 1926 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 18 ans
67 Posté le 21/02/2013 à 21:55:03
D'acc , je vais preparer ca comme tu l'a dit
Niveau ventillo classique de PC faudrai que je me repique sur un emplacement ventilateur sur le pc avec un inter dans la cabine.
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
Niveau ventillo classique de PC faudrai que je me repique sur un emplacement ventilateur sur le pc avec un inter dans la cabine.
![thug91 thug91](https://img.audiofanzine.com/img/user/avatar/1/4/147494.jpeg?w=40&h=40&fm=pjpg&s=1ee3e6c310825c64827f312021ef16f0)
thug91
1926
![1926 posts au compteur 1926 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 18 ans
68 Posté le 21/02/2013 à 23:25:30
Ca serait pas mieux enfaite un ventillo qui amene l'air frais a l'interieur ? car je sais pas si une petite ouverture amenera suffisament d'apport. Quand a l'evacuation une simple trou avec piege a son evacuera comme il faut au vu de la pression interne. Enfin je sais pas mais vu la chaleur qu'il fait en été dans ce genre de cabine je me dit qu'il vaut mieux privilegier l'apport d'air frais que l'evacuation qui se fera de toute facon bien. L'air chaud en montant ira direct vers la sorti pousser par le ventilo en bas. Ykar ses interrogations ne te font pas changer d'avis sur le role du ventilo ?
![Anonyme Anonyme](https://static.audiofanzine.com/img/user/avatars/generic.png?w=40&h=40&fm=pjpg&s=0d6213e9da38ef4cab8d0bdd3999c731)
Anonyme
15125
![Ce·tte membre n’existe plus Ce·tte membre n’existe plus](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/anonymus.png)
69 Posté le 22/02/2013 à 08:24:16
Non, je pense qu'en ce qui concerne les flux d'air et la pression, c'est justement docks qui a raison: extraire l'air est plus cohérent que de le mettre en pression, d'abord pour une question de dimensionnement du ventilo, et ensuite parce que ça génèrera moins de bruit et d'effort à cet équipement.
Apporter en abondance de l'air frais, c'est illusoire. Le renouveler par une circulation la mieux calibrée possible en aidant l'évacuation naturelle (celle qui fait que l'air venant d'en bas s'échappe par le haut après s'être réchauffé), ça me paraît être le plus judicieux.
Apporter en abondance de l'air frais, c'est illusoire. Le renouveler par une circulation la mieux calibrée possible en aidant l'évacuation naturelle (celle qui fait que l'air venant d'en bas s'échappe par le haut après s'être réchauffé), ça me paraît être le plus judicieux.
![thug91 thug91](https://img.audiofanzine.com/img/user/avatar/1/4/147494.jpeg?w=40&h=40&fm=pjpg&s=1ee3e6c310825c64827f312021ef16f0)
thug91
1926
![1926 posts au compteur 1926 posts au compteur](https://static.audiofanzine.com/images/audiofanzine/forum/avatars/new/6.png)
AFicionado·a
Membre depuis 18 ans
70 Posté le 22/02/2013 à 09:03:06
Ok, merci. Partons donc sur le ventilo évacuation
C'est vrai aussi que extirpé l'air chaud est une bonne solution.
J'ai un petit magasin d'informatique a coté de chez moi . j'irai voir des que j'ai une minute.
Sinon encore un peu avancer sur le jointage interne :
![65517920130221091318.jpg 65517920130221091318.jpg](https://img15.hostingpics.net/pics/65517920130221091318.jpg)
![55988720130221091303.jpg 55988720130221091303.jpg](https://img15.hostingpics.net/pics/55988720130221091303.jpg)
et a l’extérieur les raccord de plaques :
![18329520130222084742.jpg 18329520130222084742.jpg](https://img15.hostingpics.net/pics/18329520130222084742.jpg)
![;) ;)](https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_wink.gif)
J'ai un petit magasin d'informatique a coté de chez moi . j'irai voir des que j'ai une minute.
Sinon encore un peu avancer sur le jointage interne :
![65517920130221091318.jpg 65517920130221091318.jpg](https://img15.hostingpics.net/pics/65517920130221091318.jpg)
![55988720130221091303.jpg 55988720130221091303.jpg](https://img15.hostingpics.net/pics/55988720130221091303.jpg)
et a l’extérieur les raccord de plaques :
![18329520130222084742.jpg 18329520130222084742.jpg](https://img15.hostingpics.net/pics/18329520130222084742.jpg)
