Changement de la pile interne

  • 11 réponses
  • 4 participants
  • 385 vues
  • 5 followers
Sujet de la discussion Changement de la pile interne
Salut,
je souhaite remplacer la pile interne de ma Lexicon Vortex. En la dévissant, je peux lire sur la (grosse) pile soudée : 3300 µf 16V.
Seulement, je ne parviens pas à en trouver. Aucune indication dans la notice. Quelqu'un a une piste ?
Merci.
2
Salut ! Ce n'est pas une pile dont tu nous parles mais d'un condensateur, es-tu sûr que tu regardes le bon composant ? Si oui, pourquoi veux-tu le remplacer ?

Le schéma est disponible ici : https://elektrotanya.com/vortex_lexicon_sm.pdf/

Ancienement appelé The Koala

Le site web de TAMPCO

3
Merci pour le retour.
La mémoire pour se créer les programmes persos est inopérante.
Le lien indiqué ne semble plus fonctionner.
Voici une photo de l'intérieur du Vortex :
4
Pardon, voilà le lien correct : https://elektrotanya.com/vortex_lexicon_sm.pdf/download.html

Merci pour les photos de l'intérieur, mais si la mémoire pour se créer ses presets est HS, c'est la puce mémoire qu'il faut remplacer. Ca ne coûtera rien de remplacer le condensateur 3300uF/16V mais ça n'est certainement pas le problème.

Ancienement appelé The Koala

Le site web de TAMPCO

5
As-tu regardé dans le guide de maintenance (service manual)?

https://elektrotanya.com/vortex_lexicon_sm.pdf/download.html

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

6
Merci à vous deux. J'ai réglé la solution.
7
Tu as peut-être fait un Reset de ton Vortex?

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

8
J'ai un Vortex dont l'écran ne fonctionne plus, pensez vous qu'il puisse s'agir de la pile interne?

Plateau of mirrors Mon blog musique et création.

9
As-tu consulté le guide de maintenance (dont le lien est plus haut dans ce fil)?

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

10
Je n'avais pas vu, merci du post. En fait j'ai changé d'alimentation et là miracle j'ai l'écran qui est revenu à la vie. Tous les 9V ne délivrent pas la même tension apparemment.

Le problème maintenant c'est que j'ai l'écran qui affiche "Er" (error).

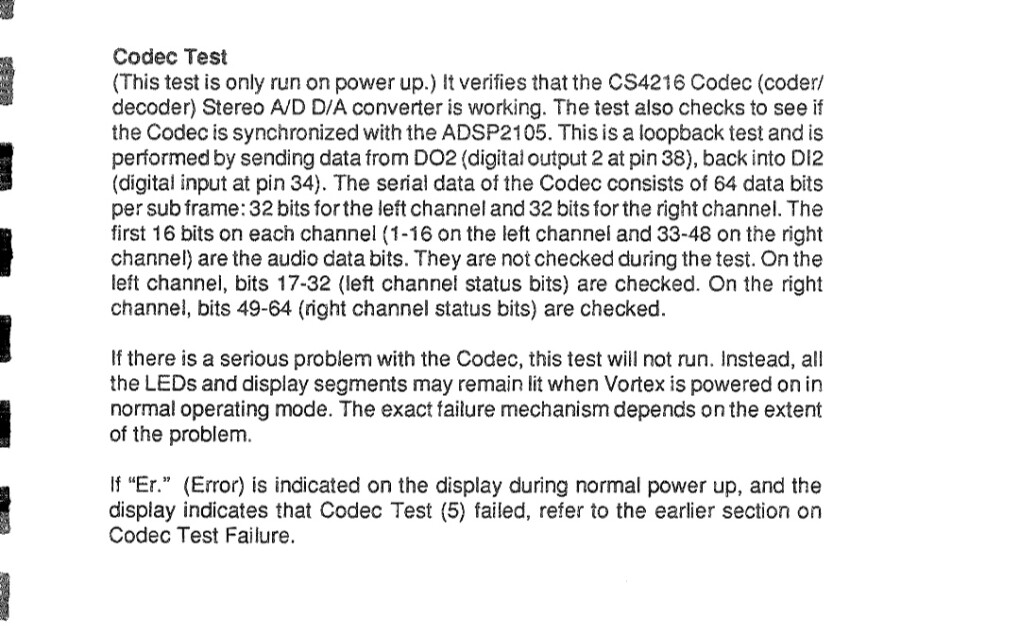

Il faut entrer dans le mode diagnostic comme indiqué dans le manuel, je vais me pencher dessus et si je solutionne je posterai une astuce 😎

Plateau of mirrors Mon blog musique et création.

11
J'ai checké le manuel, tout ça me paraît insoluble. Ce serait une histoire de codec mais le manuel ne propose rien pour solutionner.

(erreur 05 quand le bouton Parameter est sur MIX en mode diagnostic, si ça parle à quelqu'un...)

Il y a sans doute une pièce à changer mais laquelle?


Plateau of mirrors Mon blog musique et création.

[ Dernière édition du message le 06/04/2025 à 21:07:09 ]

12
À propos d'alimentation, ces anciens modules ont besoin d'alimentation 9V AC, et non DC. Apparemment une alimentation non adaptée cause des dommages à la machine et c'est peut être ce qui est arrivé à mon module.

Cela concerne aussi les modules Alesis également qui ont d'ailleurs des formats très similaires.

J'ai un lien mais le copier - coller ne marche pas sur mon mobile sur Audiofanzine. Bien dommage.

Plateau of mirrors Mon blog musique et création.
