journal d'un GEM jumbo 61 r6 / maintenance

17 réponses
8 participants
2 808 vues
8 followers

Guillaume LP

Nouvel·le AFfilié·e

Membre depuis 7 ans

Sujet de la discussion Posté le 05/01/2020 à 15:19:27

Bonjour,

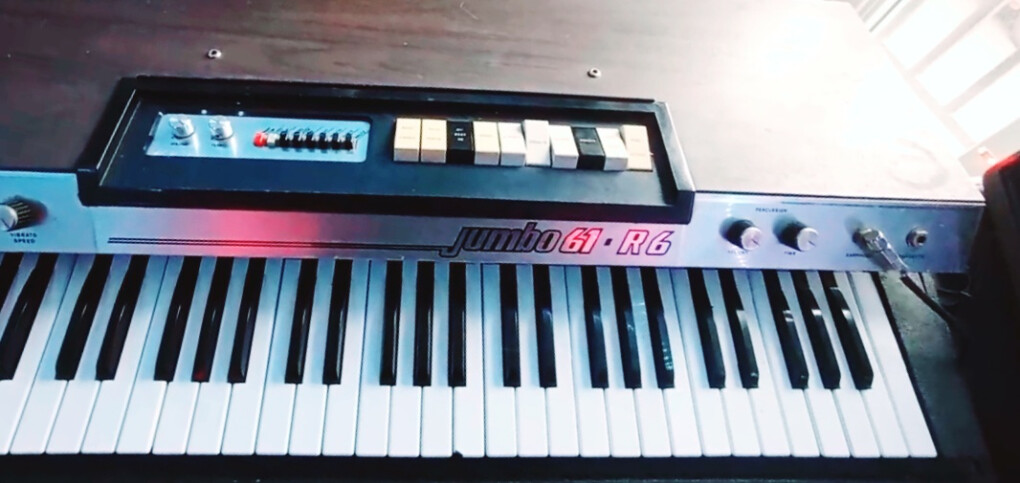

ayant eu un coup de coeur récemment (voir autres posts) sur ces petits bijourx essentiellement italiens, et sous l'impulsion d'une bande de pote qui souhaite intégrer un clavier dans leur groupe, j'ai récupéré un jumbo 61 n'ayant quasiment pas servi.

En cosmétique, juste un capuchon de potard abîmé suite mauvais rangement dans sa malle, un potard avec du jeu à resserrer sur la BAR, et... c'est tout! on dirait qu'il sort d'usine, même les pieds ne sont pas piqués par la corrosion et étincellants!

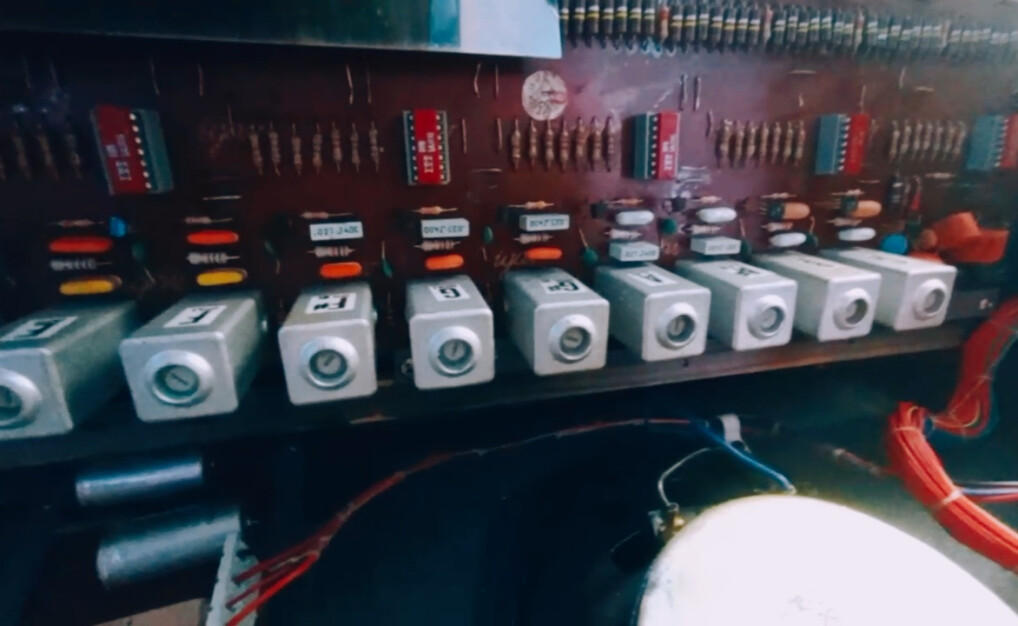

J'ai ouvert la bête pour un premier nettoyage, pas de surprise, c'est plein de moumoutes.

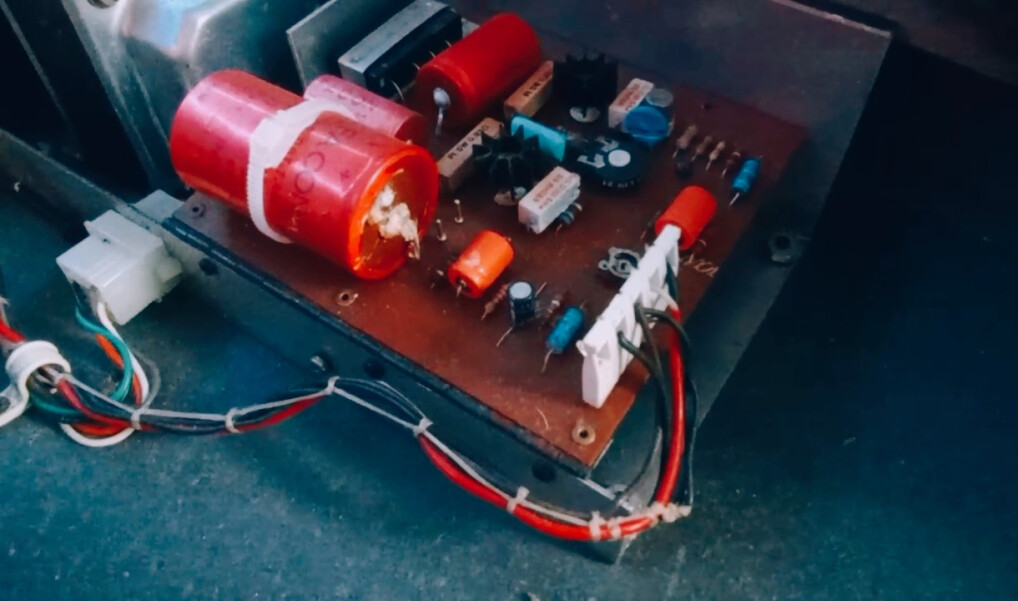

l'occasion de constater que les gros condensateurs chimiques sont en train doucement mais sûrement finir leur vie, les petits noirs sont dans un état nikel, j'ai été conseillé par un spécialiste de ne pas les changer, en revanche les gros vont y passer...

Le point noir que je rencontre, c'est la sortie ampli qui ne fonctionne pas: je mets un jack mono raccordé à un moniteur ou ma carte roland, c'est toujours le HP interne qui fonctionne. La sortie casque fonctionne, mais je ne sais pas si pour une utilisation en groupe c'est une bonne solution.

Quelqu'un pourrait m'aider sur ce point?

Concernant les condensateurs, j'ai vu plein de tuto et blogs sur leur remplacement, mais j'ai peur de la mauvaise manip ou valeur, comment être sûr de son coup pour le remplacement?

je viens de récupérer le schéma électrique également

Afficher le sujet de la discussion

Damiengue

Nouvel·le AFfilié·e

Membre depuis 8 ans

11 Posté le 13/03/2021 à 20:03:33

Salut à tous, j'entreprends de réparer le mien qui n'a pas l'option r6 mais si quelqu'un a encore les schémas je suis preneur; le lien donné plus haut est mort à présent...
Merci par avance.
D

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 21 ans

12 Posté le 06/04/2022 à 09:14:11

Bonjour à tous ,
Je recherche aussi ce schéma avec option r6 mais le schéma basique suffirait...
Merci

https://opensynth.hubside.fr/accueil

Cazl OpenSynth

237

Posteur·euse AFfiné·e

Membre depuis 21 ans

13 Posté le 09/04/2022 à 15:37:34

Plus besoin du schéma un diviseur était mort... Pour ceux qui cherchent on en trouve là:
http://www.flatkeys.co.uk/Dividers/SAJ110.php

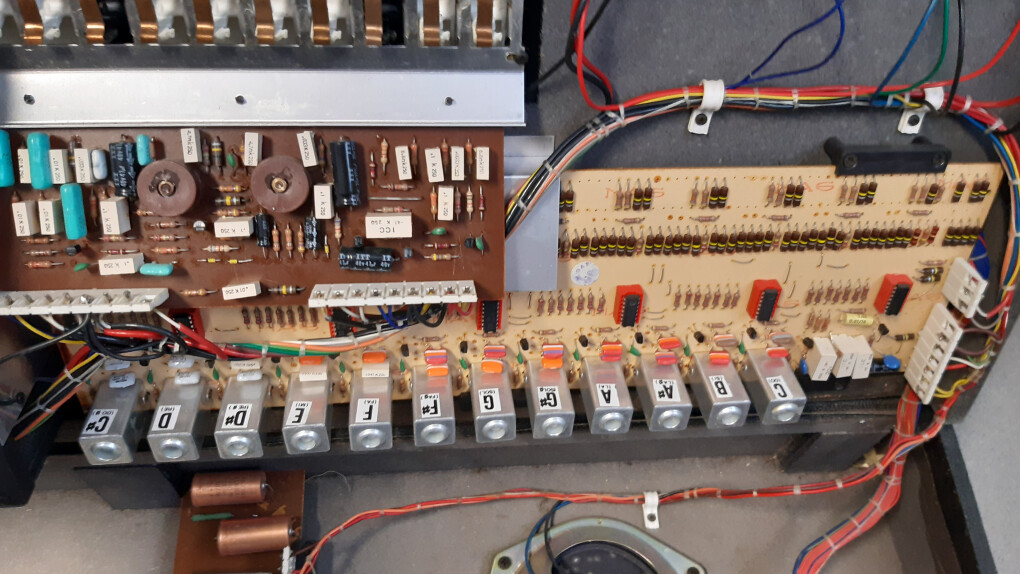

Jolis les diviseurs... (les petites choses rouges...)

Par contre l'alim a la bave aux lèvres... :oo:

J'attend ma commande et je recape le PSU par la même occasion... :lol:

https://opensynth.hubside.fr/accueil

[ Dernière édition du message le 09/04/2022 à 15:38:32 ]

Jefffff

Nouvel·le AFfilié·e

Membre depuis 6 ans

14 Posté le 09/01/2023 à 17:58:31

Bonjour,

Je viens moi aussi de récupérer pour quelques dizaines d'euros un GEM Jumbo61 R6. Rien ne s'allumait mais le fusible était ouvert. Je n'ai pas réussi à sortir le fusible de la partie vissée du porte-fusible.
Porte-fusible remplacé, l'orgue s'allume, la boîte à rythme fonctionne mais seules les notes de la partie haute du clavier produisent un son et à fond. La partie basse reste muette.
Les condos ont l'air d'origine, je vais remplacer les gros chimiques de l'alimentation.
Est-ce que quelqu'un aurait le schéma? Je suis électronicien mais ce serait d'une aide précieuse !
J'apporterai des détails des investigations si cela peut servir à d'autres.
A bientôt !
