Virez moi ces ronflettes, hum, buzz

J'ai cru que le problème venait de ma guitare électro-acoustique: quand je touchais l'embase jack la ronflette disparaissait, quand je branchais ma guitare électrique, aucune ronflette... Apres avoir vérifié le préamp de la guitare, refais les soudures du connecteur jack, changé la pile 2 fois etc etc, rien à faire, la ronflette était toujours la :-/ Je teste alors ma guitare sur ma carte son firewire et là, aucune ronflette!

Pourquoi ce bruit?

L'alimentation du VL2 est à découpage. Ces alimentations ont comme avantages d’être légères, pas chères, stabilisées d'office (12V en sortie dans notre cas). Mais le circuit de sortie en 12V n'étant pas isolé de celui d'entrée en 230V, toute perturbation sur votre réseau électrique (machine a laver/frigo/sonnette/etc etc) peut se répercuter dans vos oreilles.

Les solutions

La soluce de dépannage

Comme le buzzzzz s’arrête quand je fais office de conducteur à la terre, l'idée est de connecter une masse du pédalier à la terre...

J'ai donc fait une prise de terre pour mon Voicelive2. L'idée est simple: acheter une prise élec à monter chez bricocasto ou autre, 1 ou 2 cables elec en fonction du nombre de pédaliers ou autres qui posent problème, seulement reliés au pôle de terre:

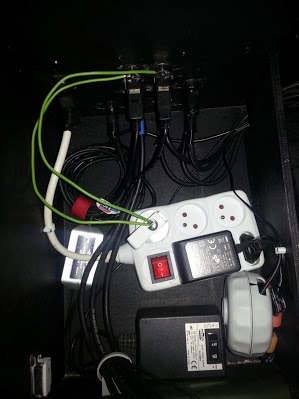

Il reste à brancher cette prise à une prise avec la terre de reliée et l'autre bout à une des masse de votre pédalier, par exemple utiliser la masse d'une prise non utilisée, ou une vis etc. Pour ma part j'ai utilisé les masses des ports USB:

Et voila! plus de ronflette! biggrin Et si besoin, on peut supprimer le système juste en débranchant la prise wink

ATTENTION: avec cette astuce vous exposez électriquement votre matériel aux défauts de terre. En cas de remonté de tension par la terre, votre matos peut en prendre un coup!

La soluce à privilégier et durable : changer le transfo

Pour résoudre définitivement tout problème de buzz tout en exposant pas votre matériel aux risques électriques de la terre, le mieux est de changer le transfo à découpage livré avec le Voicelive2 par un transfo aux mêmes caractéristiques (12VCC 1A mini) mais à isolement et régulé/stabilisé.

Un transfo à isolement comporte ce logo:

Maintenant il faut voir s'il est régulé/stabilisé... ce qui est beaucoup plus rare. Tout d'abord c'est quoi une alim régulée? C'est une alimentation qui fournit la même tension quelle que soit la charge... Donc à vide, en branchant un voltmètre sur la fiche du transfo, celle-ci doit délivrer 12V. Si votre alimentation n'est pas régulée, elle donnera plus que les 12V affichés. Dans mon cas, mon transfo donnait 16V, il n'y a donc pas de circuit de régulation.

Généralement la régulation est faite dans l'appareil alimenté lui même. Dans notre cas, le VL2 est livré avec un transfo à découpage, donc déjà régulé, donc ils n'ont pas jugé utile de mettre une régulation à l'intérieur.

Brancher le VL2 derrière l'alimentation non régulée l'expose à une tension trop grande, risquant un dysfonctionnement (buzzz, souffle etc) voir des dégradations.

Ajouter une régulation n'est pas compliqué si vous ne trouvez pas de transfo régulé. Il suffit d'ajouter un circuit LM7812 ou LM7912 (si vous avez une vieille alim de PC qui traîne, il y en a surement un dedans) et un petit condensateur de mini 12V et environ 10uF (pour faire un filtrage).

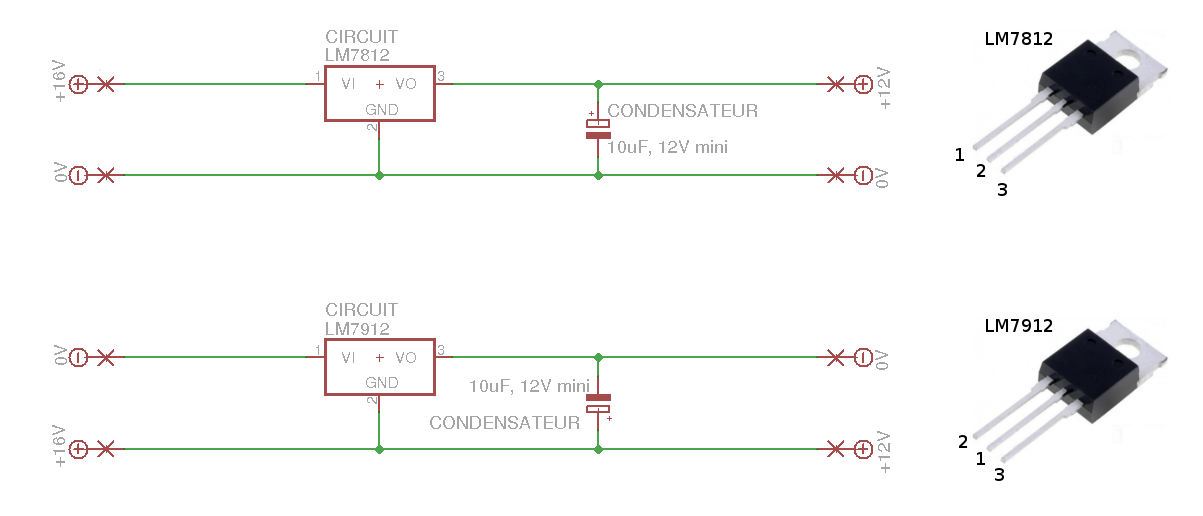

Voici le schéma :

Il ne reste plus qu'à faire attention à la polarité de la prise en sortie

En remplaçant le transfo d'origine par un transfo isolé et régulé, vous êtes sur de ne plus avoir de souci de buzzzzzzz où que vous jouiez: domicile, scène, bar miteux etc etc :)

Avez-vous trouvé cette astuce utile ?50

Réagir à cette astuce (4)

gwlolos

Nouvel·le AFfilié·e

Posté le 12/10/2016 à 23:55:39
merci
Gracovetsky Music

Posteur·euse AFfiné·e

Posté le 28/12/2016 à 11:14:16
+1
merci
Total foutrac

Posteur·euse AFfranchi·e

Posté le 21/04/2017 à 14:47:13
Bonjour, j'ai possédé cette super machine !! Super outils, génial, sauf la grosse gonflette.... :-(
Après plusieurs retour au S.A.V de chez Thoto, qui m'a dis que le buzzz était "normal" j'ai demandé un remboursement.
Je ne souhaitais pas effectuer cette astuce sur du matériel garanti.
Bref, voilà comme j'ai supprimé le buzzz.
Dommage.
Richard A.

Posteur·euse AFfiné·e

Posté le 09/09/2017 à 07:38:46
Intéressant ton post !

J'ai un problème similaire sur une pédale Tc-helicon VoiceTone Correct XT et, dans une moindre mesure, avec une Create XT (voir mon sujet dans un des liens ci dessous.

https://www.zikinf.com/forums/helicon-voicetone-correct-probleme-buzz-souffle-t5147179.html

https://fr.audiofanzine.com/processeur-vocal/tc-helicon/voicetone-correct-xt/forums/t.649542,probleme-de-craquements-intempestifs,post.9351525,new.1.html

https://fr.audiofanzine.com/processeur-vocal/tc-helicon/voicetone-correct-xt/forums/t.649208,couplee-avec-un-create-xt,post.9353429,new.1.html

Penses-tu que c'est également dû au transfo (qui, dans mon cas, n'est pas d'origine) ?

Si oui, quel modèle de transfo stabilisé recommandes-tu ?

Si je me branche sur un onduleur/para-foudre, ou sur une multiprise reliée à la terre est-ce que cela peut résoudre le problème ?
