aide demandée ampli qui s'éteint de temps en temps
- 16 réponses
- 6 participants
- 386 vues
- 7 followers
lescéréalesquileurrent
696
Posteur·euse AFfolé·e
Membre depuis 10 ans
Sujet de la discussion Posté le 20/07/2025 à 19:25:46ampli qui s'éteint de temps en temps
bonjour ! je possède un ampli dont je me sert comme retour de mon instru
sur scène,via un boîtier DI
Il arrive que celui s'éteigne d'un coup ,je dois vite le rallumer ,sinon je n'ai plus que le son façade..
serait ce le en préampli qui chauffe ?
je ne suis pas trop technicien ...

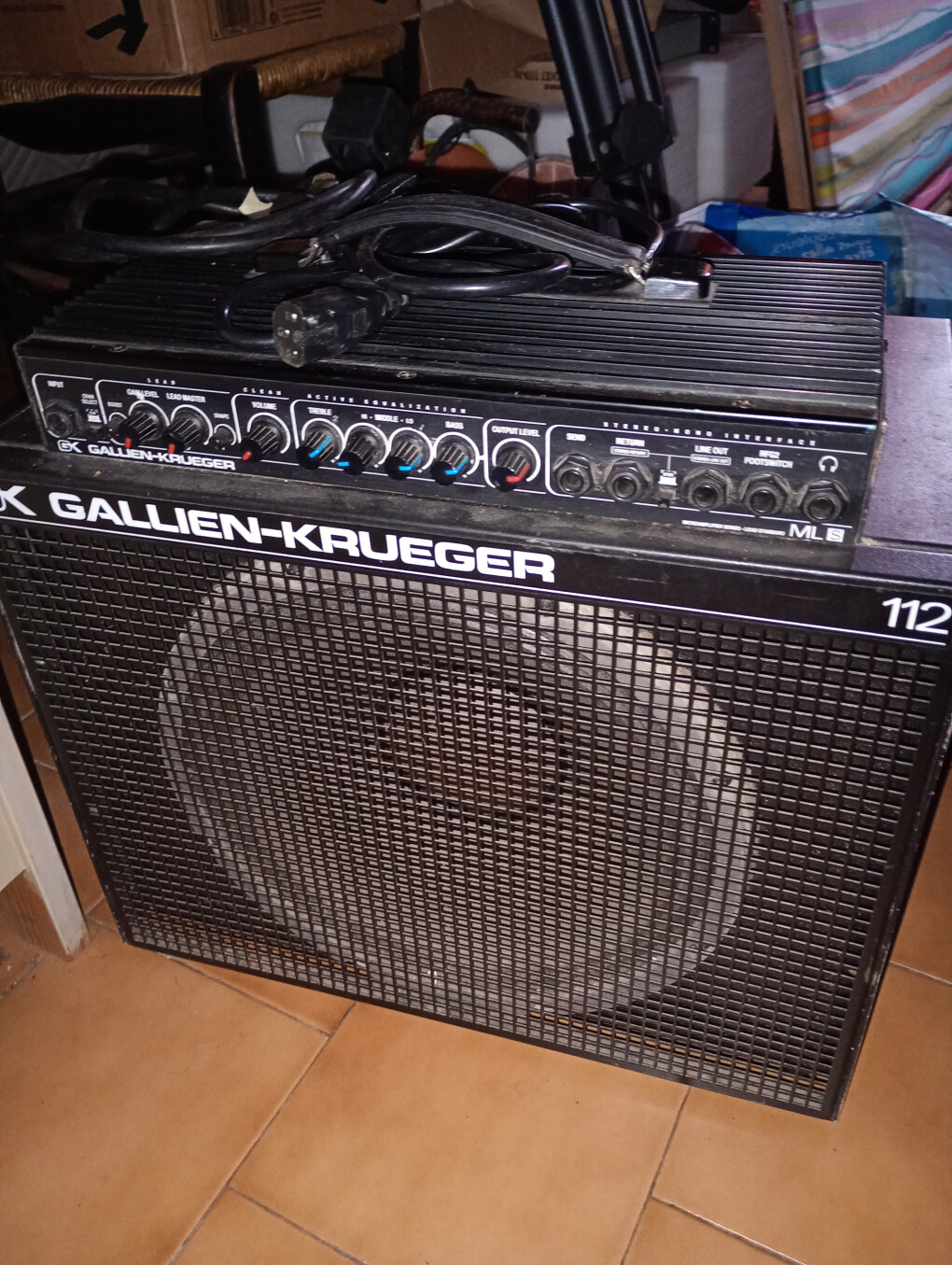

Voici l'ampli en question
sur scène,via un boîtier DI Il arrive que celui s'éteigne d'un coup ,je dois vite le rallumer ,sinon je n'ai plus que le son façade..
serait ce le en préampli qui chauffe ?
je ne suis pas trop technicien ...

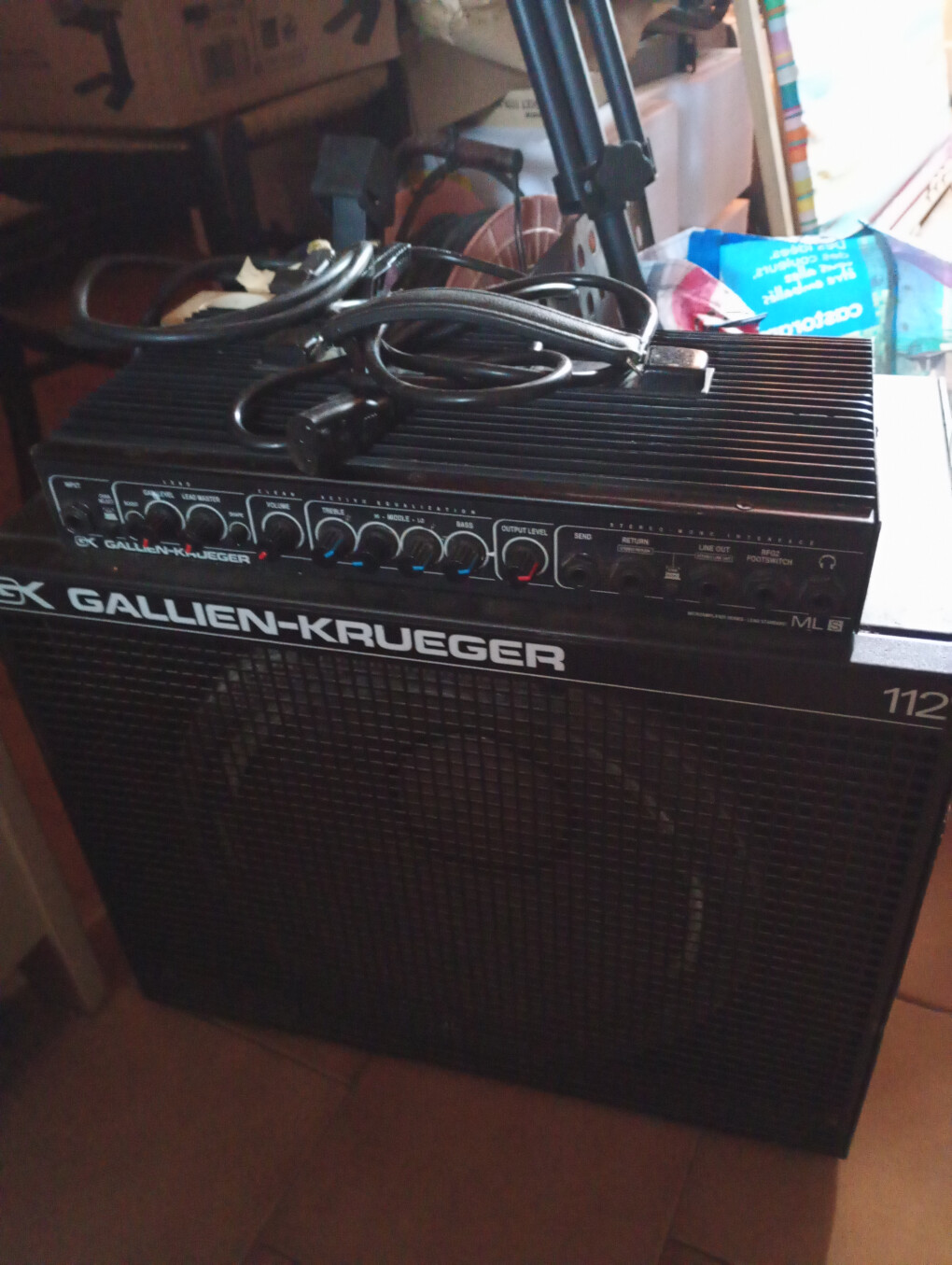

Voici l'ampli en question
- 1
- 2
pazuzu13
3430
Squatteur·euse d’AF
Membre depuis 15 ans
2 Posté le 21/07/2025 à 08:24:02
S'il repart à la remise en route et rien ne chauffe donc :
L'ouvrir, le mettre en route, et tortiller le cable secteur, ou le changer, aussi, tester l'inter M/A.
Aussi, toujours en marche, ne rien toucher, et jeter un oeil sur le circuit imprimé si rien a noirci.
Sinon ??
L'ouvrir, le mettre en route, et tortiller le cable secteur, ou le changer, aussi, tester l'inter M/A.
Aussi, toujours en marche, ne rien toucher, et jeter un oeil sur le circuit imprimé si rien a noirci.
Sinon ??
1
lescéréalesquileurrent
696
Posteur·euse AFfolé·e
Membre depuis 10 ans
3 Posté le 21/07/2025 à 11:54:21
oui il repart . il fait ça plutôt à chaud d'ailleurs
je regarde en rentrant !
merci du tuyau
je regarde en rentrant !
merci du tuyau
0
lescéréalesquileurrent
696
Posteur·euse AFfolé·e
Membre depuis 10 ans
4 Posté le 21/07/2025 à 11:55:56
d'autres pistes svp ,? un condensateur non ?
0
yaip
268
Posteur·euse AFfamé·e
Membre depuis 19 ans
5 Posté le 21/07/2025 à 13:00:49
ça ressemble plutôt à une sécurité thermique défaillante.
2
damorg
4912
Squatteur·euse d’AF
Membre depuis 6 ans
6 Posté le 21/07/2025 à 13:24:26
lescéréalesquileurrent
696
Posteur·euse AFfolé·e
Membre depuis 10 ans
7 Posté le 21/07/2025 à 14:52:45
Citation de yaip :
ah oui ça ressemble ce genre de défaillance !ça ressemble plutôt à une sécurité thermique défaillante.
comment ça fonctionne grosso modo ?
je vais tenter d'en savoir plus
un Affinés a mis un topo en anglais je vais le traduire tout a l'heure !
0
lescéréalesquileurrent
696
Posteur·euse AFfolé·e
Membre depuis 10 ans
8 Posté le 21/07/2025 à 23:24:26
Je vais démonter le préamp demain et suivre en 1er les conseils donné par nos amis du site,
sinon ^^ beaucoup d'infos ci dessous pour un gars comme moi ,musicien bon ok , technicien heu ...ah non là pas du tout si vous vous connaissez vous ires sans doute à l'essentiel , moi ^^ mal à la tête
Mais détail qui me semble intéressant : j'ai mis l'ampli presque à fond, sans lui envoyer de son, et qq heures après il était toujours allumé !
Retirez d'abord le couvercle inférieur en retirant les six et 6 vis sur le fond et les trois x 6 vis de chaque côté. Une face a un supplément
bon je vais démonter le préamp deamvis qui peut nécessiter un tournevis de z 4. Notez que la vis centrale de chaque côté est une vis de machine et devra être ramenée à la
un trou taraudé sur le côté du dissipateur thermique lors du réassemblage de l'engin. Sur une unité combo, le retrait des vis latérales permettra
électroniquebmpli de puissance.
2a) ML-S: Le préampli ML-S s'enlève facilement en enlevant les trois vis à tête plate et à trois faces planes en fixant le panneau avant au dissipateur thermique.
2b) ML-E: Le préampli ML-E exige que les mêmes trois vis soient enlevées. De plus, au niveau du panneau arrière, retirez les deux et 2 vis qui
fixer le vérin RFG4 et les deux et 6 vis maintenant les sorties équilibrées en place. À l'aide d'un conducteur de noix de 15 mm, retirez les écrous en plastique du
Aux stéréo. Dans, Retour et envoyer des vérins. Tirez la planche de préampli et à l'extérieur du panneau arrière en prenant soin de ne pas perdre les rondelles de fibres
à partir des vérins 1/4.
3) Les deux parties distinctes - l'amplimètre de puissance/alimentation fixés au dissipateur thermique, et la boîte de préampli - peuvent être réglées sur une surface plane avec
des côtés constitutifs tournés vers le haut et les fils restant connectés. Le dépannage requis peut être effectué.
Problèmes avec l'ampre - Où chercher de l'aide
Ce guide de dépannage court tentera d'analyser les problèmes pour déterminer rapidement si le préampli, l'ampli de puissance ou l'alimentation électrique est lié.
Utiliser le guide de dépannage de l'alimentation/duampe ou les descriptions de circuit de préampli, le cas échéant, pour résoudre le problème.
1) Les DEL à écran avant ne pas allumer (pas d'alimentation): Fusible possible ou autre problème d'alimentation électrique; voir dépannage de l'alimentation électrique
procédure.
2) Le travail de LED mais pas de sortie de l'amplimètre de puissance: peut être un problème de préampli ou d'ampli de puissance. Tout d'abord, éteindre l'interrupteur d'alimentation pendant 3 secondes, puis
remise en marche sans signal d'entrée pour effacer la fonction d'arrêt. Régler tous les boutons à 10 et mettre un signal à 5mVrms. S'il n'y a toujours pas de sortie, regardez
à chaque extrémité des fils rouges et blancs allant entre le préampli et l'ampli de puissance avec une sonde de lunette. S'il y a un signal là mais pas
la sortie, alors il y a très probablement un problème avec l'amplimètre de puissance. S'il n'y a pas de signal, le problème est dans le préampli. Vérifiez les fils pour
s'assurer qu'il y a une bonne connexion à chaque extrémité.
3) Distorsion au niveau des résultats: Suivre la procédure à partir du paragraphe 2 ci-dessus (peut vouloir commencer par le niveau de sortie à 0 et l'augmenter progressivement). C'est ce que
temps, notez si le signal est une onde sinusale propre comme l'entrée, ou s'il est encliquetant une partie du signal ou s'il présente une distorsion. Si le signal
est propre, le problème vient très probablement de l'ampli de puissance. Si le signal est coupé en deux, vérifier les alimentations 15V (toutes les broches LF353-
avoir 15VDC). Si ces tensions d'alimentation n'existent pas, ou ne sont pas des niveaux continus propres, se référer à l'alimentation/dépannage d'ampoules
procédure. S'il n'y a pas de problème avec les fournitures 15V mais que le signal est encore faussé, le problème est très probablement lié au préampli.
4) Bruit ou bourdonnement excessif: Si le problème disparaît lorsque le niveau de sortie est mis à 0, c'est probablement un problème de préampli - souvent un problème lâche
un ou un mauvais vérin. Si ce n'est pas le cas, l'ampli de puissance/l'approvisionnement a le problème.
5) L'ampli fonctionner OK sauf pour certaines caractéristiques individuelles: le problème est généralement dans le préampli, mais vérifiez également le basculement.
Champ d'application
Ce document répertorie quelques étapes à suivre pour dépanner rapidement la série de microamplificateurs d'alimentation et d'amplis de puissance. Uniquement fréquent
échecs pour Rev. Les amplis de puissance E/approvisionnement seront traités. Émissions d'alimentation antérieures utilisées par les transistors TIP50, qui présentent des pannes différentes
modes de transport. Pour plus de détails, cette procédure devrait être utilisée en même temps que la procédure d'alimentation de la chaîne de montage/début d'ampli, GK Document
420-0071.
NOTA: Les instructions suivantes sont données avec le dissipateur thermique sur le banc et le panneau arrière à l'écart du technicien.
Inspection des puces
Très souvent un ampli en service a un fusible soufflé, et est l'une des premières choses qu'un service tech contrôler. Parfois, beaucoup peut être
déterminée à partir de l'état d'un fusible soufflé. Avec la série d'ampli, il est possible que l'amplificateur soit OK et le fusible est le seul problème. a
un fusible légèrement soufflé peut indiquer simplement une condition de surcharge qui n'a pas déclenché le circuit de protection contre les surcharges, ou une faible
Procédure de dépannage (suite)
Fuiture. Dans ce cas, l'élément est ouvert au centre, et les extrémités sont intactes et visibles. S'il est suspecté que le circuit de surcharge ait été affecté,
se référer au test dans la procédure de démarrage. Assurez-vous également que l'unité est équipée d'un fusible de rechange.
Une défaillance de l'alimentation en z15V ou à 15 V peut également provoquer un fusible légèrement soufflé. Si l'ampli avait fonctionné normalement pour certains
temps, un problème de préampli peut exister. Pour vérifier, retirer les fils se raccordant au préampli et vérifier la forme d'onde d'alimentation. Si OK, le
Un problème peut être dans le préampli et un suspect principal peut être un TL604, s'il en a un. Si un problème persiste, vérifier les approvisionnements de 15V sur le
panneau d'ampli électrique.
Légèrement soufflé-si le fusible est légèrement soufflé, l'ampli de puissance peut être soufflé. Ce type de défaillance entraînera souvent un fusible avec une bande noire en
le centre. Se référer à Sec. 3.
Si le fusible est violemment soufflé, la majeure partie du fusible aura l'air noire, le corps en verre peut être craqué une rupture lors de l'enlèvement. C'est ce que
indique habituellement une alimentation électrique par soufflage. Voir Sec. 5.
Ampoule
Attention - L'amplimètre de puissance doit toujours fonctionner avec les transistors de sortie extérieurs, Q824 et Q759, fermement serrés sur le dissipateur thermique avec
vissées à travers les pinces thermiques en laiton avec des A06 à l'intérieur. Ces derniers transistors, Q823 et Q758, assurent une contre-réaction pour la polarisation des sorties.
Le non-coup de serrage de ces pièces peut entraîner une fuite thermique, car le courant de polarisation devient plusieurs ampères et les transistors fonctionnent à l'extérieur de leur
surface d'exploitation sûre. Les amplis mono n'ont pas de Q759, mais le tableau doit être positionné à chaque extrémité de toute façon. Toujours vider toute l'alimentation
Transistors au dissipateur thermique lors de la fourniture d'une puissance de sortie pendant une durée quelconque.
vissage d'un 4-40 muni d'une rondelle de blocage en caprice dans le trou directement entre Q824 et Q808. Assurez-vous que la rondelle de la serrure ne touche pas le
Conseil d'administration. N'utilisez pas de laver plat. Le dissipateur thermique pour le trou n'est pas anodisé.
Ohm Check of Outputs - Les transistors de sortie défaillants mesurent généralement zéro ou bas pour que le collecteur puisse l'émetteur. Il s'avère que c'est les deux les plus à gauche.
terminaux. Vérifiez tous les TIP33 et TIP34. les mauvais transistors auront généralement un corps en plastique fissuré ou cassé. Remplacer les deux produits de l'un après l'autre
les mesures mauvaises. Habituellement, le remplacement du transistor est tout ce qui est nécessaire pour fixer l'ampli, à moins qu'un autre problème ne provoque la défaillance de l'ampli. Ces
d'autres problèmes ne relèvent pas du champ d'application du présent document. On notera que les sorties peuvent être désengagées en déplaçant les clips à proximité du transistor.
terminaux. La règle est que le transistor est enclencheur lorsque le clip est le plus proche de la résistance d'émetteur .33 ohm du transistor.
Caractéristique d'arrêt automatique – L'unité peut être en service pour corriger le problème du déclenchement gênant de la sortie, généralement causé par d'autres
des équipements sur un même circuit de puissance ou par des équipements rayonnants à proximité immédiate. Voir le document GK (450-0062-01) pour une explication de la
la fonction d'arrêt et comment la désactiver.
Alimentation électrique
Attention – Les deux MOSFET de puissance (BUK456-800A) doivent être fermement serrés sur le dissipateur thermique lors de l'alimentation de l'amplificateur. Il est normal de courir
sans dissipateur thermique en aucune fonction de charge.
Inspection visuelle – Regarde le tableau pour des problèmes évidents. Des pannes sévères d'alimentation en électricité entraîneront parfois des marques de brûlure autour
R521. Dans l'affirmative, il peut être nécessaire de changer R521 et les éléments suivants: oscillateur de puce de commande U506, diodes zener D507, et éventuellement Q515 et R509.
Puissance MOSFET Ohm Check – La défaillance de l'alimentation électrique signifie généralement une défaillance des FET de puissance. En cas d'échec, ils mesurent généralement
de drain à source, les deux bornes les plus gauches. Habituellement, la porte mesure aussi de courtes pour drainer et de se procurer. Un bon transistor mesurera
une résistance de diode ouverte ou de la diode du corps du drain à la source, en fonction de l'orientation des sondes. Remplaçons toujours les deux BUK. Puissance
La défaillance de l'alimentation se produit souvent lorsque l'ampli de puissance tombe en panne. Il suffit de remplacer les BUKs lorsque cela se produit; aucune configuration de l'alimentation n'est nécessaire,
les caractéristiques des transistors étant très uniformes. Lors du remplacement des BUK, couper une certaine longueur sur les fils et flair les sorties
légèrement. Installez toujours les UUK avec la planche fermement en place pour assurer un alignement correct des trous d'enfoncement. Lors de l'apport d'un pouvoir
une alimentation qui a un amplificateur de puissance cambriolage, il faut mat déconnecter les sorties à l'aide des clips mentionnés précédemment (voir Power Amp-Ohm
contrôle des produits).
Circuit oscillateur
Vérifiez visuellement U506 contre les fissures. Chaque fois que l'IC remplace s, c'est toujours une bonne idée d'installer la nouvelle pièce dans une douille. Vérifiez que U515 est
OK en mesurant la diode chute de la base à l'émetteur et au collecteur. R509 s'ouvre parfois en cas de panne sévère de l'alimentation électrique, vérifie qu'il est
ohms bas. Après le remplacement des pièces en panne, augmenter lentement l'approvisionnement avec l'avarie comme indiqué dans la procédure de démarrage.
Série de microamplificateurs
Description du circuit de sortie
Document GK - 450-0062-01
A. Mihalka, 2-13-91, Rev. 9/10/99-SW
Champ d'application
Ce document décrit la caractéristique d'obturation de la série des microamplificateurs. Certains conseils d'administration peuvent être stéréo, mais tous les conseils d'administration travaillent sur la même
principe. Il existe quatre conditions pour lesquelles la sortie est désactivée, dont chacune est décrite ci-dessous (voir Descriptions du circuit).
Modes d'incapacité
Suppression de la pop avec commutateur de puissance
Le premier type de désactivation de sortie est l'élimination des haut-parleurs lorsque l'unité est soit allumée, soit éteinte. En cas de mise en marche,
Une sortie est serrée pendant quelques secondes puis libérée. Au allumage, la sortie est désactivée et serrée jusqu'à ce que toute l'alimentation électrique soit.
les déliquescences. Cela prend environ 10 secondes, après quoi un coup bas peut être entendu s'il est très fréquenté d'écouter les orateurs.
Surcharge de sortie
Le deuxième type d'inhibition de sortie se produit lorsqu'il existe une condition de fonctionnement de sortie dangereuse. Un circuit détecte les conditions de surcharge par
comparer les tensions de sortie et le courant. L'unité est capable de piloter 4 ohms par côté stéréo ou 2ohms mono sans trébucher. Certaines conditions
qui provoqueront la désactivation de la sortie sont des cordons court-circuités, des haut-parleurs soufflés, de lourdes charges et un branchement dans le vérin de sortie pendant que l'unité est allumée. Si un
la condition de surcharge est détectée, les sorties seront serrées indéfiniment. Dans cet état, les DEL sur la face avant resteront allumées, et le
préampli et ses sorties fonctionneront, mais aucune sortie n'est entendue. L'interrupteur d'alimentation doit être éteint pendant 3 secondes avant que l'unité puisse être tournée.
dominent et réduisent la puissance de sortie. Les deux sorties d'une unité stéréo sont serrées si la condition est détectée dans un côté.
Fermeture thermique
Enfin, si le dissipateur thermique devient trop chaud, l'unité s'éteindra. Ceci est également considéré comme une condition de fonctionnement dangereuse et désactivera le
résultats indéfiniment. Un circuit détecte la température du cas des transistors de sortie. Les deux côtés d'une stéréo seront désactivés si l'un d'entre eux
le côté détecte un problème. L'interrupteur d'alimentation doit être éteint pendant 3 secondes avant que l'alimentation de sortie ne soit à nouveau activée.
Descriptions des circuits
Défaillance de la production
Les sorties sont désactivées par Q648 et Q647, un A06 et A56 respectivement, qui sont soit à la fois sur (désactivé) ou sur (activé). Lorsque,
ces transistors clivent effectivement les drivers de sortie. En cas de panne en fonctionnement normal, la base du T648 doit être faible et celle de Q647
devraient être élevés. Les bases sont entraînées par U605 (LM324), un amplificateur quad op basse vitesse. Si l'unité n'a pas de sortie, U605/7 sera faible et U605/14
seront élevés. Si ces points ne sont pas corrects, vérifiez les alimentations pour U605. La broche 4 doit être d’environ 5,3 V et la broche de 11 –5,3 V. Q722
et Q723 clumer l'autre face d'une unité stéréo.
Retourner sur la pop
U605 est alimenté à partir des rails par des résistances de 6,8 K et des zeners 5V. Ce CI commence à fonctionner à environ q3 volts. Lorsque l'unité est mise sous tension, la broche 5
suit le 15V sur son chemin jusqu'à 3.14V. Pendant ce temps, la broche 6 monte jusqu'à 4,8V, mais est ralentie par C821. Par conséquent, la production de l'op
L'ampli, la broche 7, est initialement élevée, invalidant les sorties. On notera que la broche 14 est une inversion de la broche 7 et entraîne le transistor de polarité opposé. Après un
retarder la tension sur la broche 6 au-dessus de 3,14 V, forcer la broche 7 basse et activer les sorties.
Pop offset
La broche 5 est reliée à la broche 3 et est de 3,14 V. L'épingle 2 est 3,05V. Il est à noter que ces tensions sont obtenues avec 1% de résistances, plus un 470j pour donner un niveau supérieur
tension sur la broche 3. La plage de sortie 1 est toujours élevée lorsque les sorties sont activées, et D802 est rétro-polarisée pour permettre la fonction de la broche 6. Quand
l'unité est éteinte, la passage et la broche 3 de l'alimentation en A 15V suivent, mais la goupille 2 lags à cause de C803, un capot de 10 uF. Ceci provoque une diminution de la broche 1,
D802 avant et pivot d'arrachement vers le bas 6. En outre, le R801 fournit un retour d'information pour serrer la broche 3 basse et la garder.
sinon ^^ beaucoup d'infos ci dessous pour un gars comme moi ,musicien bon ok , technicien heu ...ah non là pas du tout si vous vous connaissez vous ires sans doute à l'essentiel , moi ^^ mal à la tête
Mais détail qui me semble intéressant : j'ai mis l'ampli presque à fond, sans lui envoyer de son, et qq heures après il était toujours allumé !
Retirez d'abord le couvercle inférieur en retirant les six et 6 vis sur le fond et les trois x 6 vis de chaque côté. Une face a un supplément
bon je vais démonter le préamp deamvis qui peut nécessiter un tournevis de z 4. Notez que la vis centrale de chaque côté est une vis de machine et devra être ramenée à la
un trou taraudé sur le côté du dissipateur thermique lors du réassemblage de l'engin. Sur une unité combo, le retrait des vis latérales permettra
électroniquebmpli de puissance.
2a) ML-S: Le préampli ML-S s'enlève facilement en enlevant les trois vis à tête plate et à trois faces planes en fixant le panneau avant au dissipateur thermique.
2b) ML-E: Le préampli ML-E exige que les mêmes trois vis soient enlevées. De plus, au niveau du panneau arrière, retirez les deux et 2 vis qui
fixer le vérin RFG4 et les deux et 6 vis maintenant les sorties équilibrées en place. À l'aide d'un conducteur de noix de 15 mm, retirez les écrous en plastique du
Aux stéréo. Dans, Retour et envoyer des vérins. Tirez la planche de préampli et à l'extérieur du panneau arrière en prenant soin de ne pas perdre les rondelles de fibres
à partir des vérins 1/4.
3) Les deux parties distinctes - l'amplimètre de puissance/alimentation fixés au dissipateur thermique, et la boîte de préampli - peuvent être réglées sur une surface plane avec
des côtés constitutifs tournés vers le haut et les fils restant connectés. Le dépannage requis peut être effectué.
Problèmes avec l'ampre - Où chercher de l'aide
Ce guide de dépannage court tentera d'analyser les problèmes pour déterminer rapidement si le préampli, l'ampli de puissance ou l'alimentation électrique est lié.
Utiliser le guide de dépannage de l'alimentation/duampe ou les descriptions de circuit de préampli, le cas échéant, pour résoudre le problème.
1) Les DEL à écran avant ne pas allumer (pas d'alimentation): Fusible possible ou autre problème d'alimentation électrique; voir dépannage de l'alimentation électrique
procédure.
2) Le travail de LED mais pas de sortie de l'amplimètre de puissance: peut être un problème de préampli ou d'ampli de puissance. Tout d'abord, éteindre l'interrupteur d'alimentation pendant 3 secondes, puis
remise en marche sans signal d'entrée pour effacer la fonction d'arrêt. Régler tous les boutons à 10 et mettre un signal à 5mVrms. S'il n'y a toujours pas de sortie, regardez
à chaque extrémité des fils rouges et blancs allant entre le préampli et l'ampli de puissance avec une sonde de lunette. S'il y a un signal là mais pas
la sortie, alors il y a très probablement un problème avec l'amplimètre de puissance. S'il n'y a pas de signal, le problème est dans le préampli. Vérifiez les fils pour
s'assurer qu'il y a une bonne connexion à chaque extrémité.
3) Distorsion au niveau des résultats: Suivre la procédure à partir du paragraphe 2 ci-dessus (peut vouloir commencer par le niveau de sortie à 0 et l'augmenter progressivement). C'est ce que
temps, notez si le signal est une onde sinusale propre comme l'entrée, ou s'il est encliquetant une partie du signal ou s'il présente une distorsion. Si le signal
est propre, le problème vient très probablement de l'ampli de puissance. Si le signal est coupé en deux, vérifier les alimentations 15V (toutes les broches LF353-
avoir 15VDC). Si ces tensions d'alimentation n'existent pas, ou ne sont pas des niveaux continus propres, se référer à l'alimentation/dépannage d'ampoules
procédure. S'il n'y a pas de problème avec les fournitures 15V mais que le signal est encore faussé, le problème est très probablement lié au préampli.
4) Bruit ou bourdonnement excessif: Si le problème disparaît lorsque le niveau de sortie est mis à 0, c'est probablement un problème de préampli - souvent un problème lâche
un ou un mauvais vérin. Si ce n'est pas le cas, l'ampli de puissance/l'approvisionnement a le problème.
5) L'ampli fonctionner OK sauf pour certaines caractéristiques individuelles: le problème est généralement dans le préampli, mais vérifiez également le basculement.
Champ d'application
Ce document répertorie quelques étapes à suivre pour dépanner rapidement la série de microamplificateurs d'alimentation et d'amplis de puissance. Uniquement fréquent
échecs pour Rev. Les amplis de puissance E/approvisionnement seront traités. Émissions d'alimentation antérieures utilisées par les transistors TIP50, qui présentent des pannes différentes
modes de transport. Pour plus de détails, cette procédure devrait être utilisée en même temps que la procédure d'alimentation de la chaîne de montage/début d'ampli, GK Document
420-0071.
NOTA: Les instructions suivantes sont données avec le dissipateur thermique sur le banc et le panneau arrière à l'écart du technicien.
Inspection des puces
Très souvent un ampli en service a un fusible soufflé, et est l'une des premières choses qu'un service tech contrôler. Parfois, beaucoup peut être
déterminée à partir de l'état d'un fusible soufflé. Avec la série d'ampli, il est possible que l'amplificateur soit OK et le fusible est le seul problème. a
un fusible légèrement soufflé peut indiquer simplement une condition de surcharge qui n'a pas déclenché le circuit de protection contre les surcharges, ou une faible
Procédure de dépannage (suite)
Fuiture. Dans ce cas, l'élément est ouvert au centre, et les extrémités sont intactes et visibles. S'il est suspecté que le circuit de surcharge ait été affecté,
se référer au test dans la procédure de démarrage. Assurez-vous également que l'unité est équipée d'un fusible de rechange.
Une défaillance de l'alimentation en z15V ou à 15 V peut également provoquer un fusible légèrement soufflé. Si l'ampli avait fonctionné normalement pour certains
temps, un problème de préampli peut exister. Pour vérifier, retirer les fils se raccordant au préampli et vérifier la forme d'onde d'alimentation. Si OK, le
Un problème peut être dans le préampli et un suspect principal peut être un TL604, s'il en a un. Si un problème persiste, vérifier les approvisionnements de 15V sur le
panneau d'ampli électrique.
Légèrement soufflé-si le fusible est légèrement soufflé, l'ampli de puissance peut être soufflé. Ce type de défaillance entraînera souvent un fusible avec une bande noire en
le centre. Se référer à Sec. 3.
Si le fusible est violemment soufflé, la majeure partie du fusible aura l'air noire, le corps en verre peut être craqué une rupture lors de l'enlèvement. C'est ce que
indique habituellement une alimentation électrique par soufflage. Voir Sec. 5.
Ampoule
Attention - L'amplimètre de puissance doit toujours fonctionner avec les transistors de sortie extérieurs, Q824 et Q759, fermement serrés sur le dissipateur thermique avec
vissées à travers les pinces thermiques en laiton avec des A06 à l'intérieur. Ces derniers transistors, Q823 et Q758, assurent une contre-réaction pour la polarisation des sorties.
Le non-coup de serrage de ces pièces peut entraîner une fuite thermique, car le courant de polarisation devient plusieurs ampères et les transistors fonctionnent à l'extérieur de leur
surface d'exploitation sûre. Les amplis mono n'ont pas de Q759, mais le tableau doit être positionné à chaque extrémité de toute façon. Toujours vider toute l'alimentation
Transistors au dissipateur thermique lors de la fourniture d'une puissance de sortie pendant une durée quelconque.
vissage d'un 4-40 muni d'une rondelle de blocage en caprice dans le trou directement entre Q824 et Q808. Assurez-vous que la rondelle de la serrure ne touche pas le
Conseil d'administration. N'utilisez pas de laver plat. Le dissipateur thermique pour le trou n'est pas anodisé.
Ohm Check of Outputs - Les transistors de sortie défaillants mesurent généralement zéro ou bas pour que le collecteur puisse l'émetteur. Il s'avère que c'est les deux les plus à gauche.
terminaux. Vérifiez tous les TIP33 et TIP34. les mauvais transistors auront généralement un corps en plastique fissuré ou cassé. Remplacer les deux produits de l'un après l'autre
les mesures mauvaises. Habituellement, le remplacement du transistor est tout ce qui est nécessaire pour fixer l'ampli, à moins qu'un autre problème ne provoque la défaillance de l'ampli. Ces
d'autres problèmes ne relèvent pas du champ d'application du présent document. On notera que les sorties peuvent être désengagées en déplaçant les clips à proximité du transistor.
terminaux. La règle est que le transistor est enclencheur lorsque le clip est le plus proche de la résistance d'émetteur .33 ohm du transistor.
Caractéristique d'arrêt automatique – L'unité peut être en service pour corriger le problème du déclenchement gênant de la sortie, généralement causé par d'autres
des équipements sur un même circuit de puissance ou par des équipements rayonnants à proximité immédiate. Voir le document GK (450-0062-01) pour une explication de la
la fonction d'arrêt et comment la désactiver.
Alimentation électrique
Attention – Les deux MOSFET de puissance (BUK456-800A) doivent être fermement serrés sur le dissipateur thermique lors de l'alimentation de l'amplificateur. Il est normal de courir
sans dissipateur thermique en aucune fonction de charge.
Inspection visuelle – Regarde le tableau pour des problèmes évidents. Des pannes sévères d'alimentation en électricité entraîneront parfois des marques de brûlure autour
R521. Dans l'affirmative, il peut être nécessaire de changer R521 et les éléments suivants: oscillateur de puce de commande U506, diodes zener D507, et éventuellement Q515 et R509.
Puissance MOSFET Ohm Check – La défaillance de l'alimentation électrique signifie généralement une défaillance des FET de puissance. En cas d'échec, ils mesurent généralement
de drain à source, les deux bornes les plus gauches. Habituellement, la porte mesure aussi de courtes pour drainer et de se procurer. Un bon transistor mesurera
une résistance de diode ouverte ou de la diode du corps du drain à la source, en fonction de l'orientation des sondes. Remplaçons toujours les deux BUK. Puissance
La défaillance de l'alimentation se produit souvent lorsque l'ampli de puissance tombe en panne. Il suffit de remplacer les BUKs lorsque cela se produit; aucune configuration de l'alimentation n'est nécessaire,
les caractéristiques des transistors étant très uniformes. Lors du remplacement des BUK, couper une certaine longueur sur les fils et flair les sorties
légèrement. Installez toujours les UUK avec la planche fermement en place pour assurer un alignement correct des trous d'enfoncement. Lors de l'apport d'un pouvoir
une alimentation qui a un amplificateur de puissance cambriolage, il faut mat déconnecter les sorties à l'aide des clips mentionnés précédemment (voir Power Amp-Ohm
contrôle des produits).
Circuit oscillateur
Vérifiez visuellement U506 contre les fissures. Chaque fois que l'IC remplace s, c'est toujours une bonne idée d'installer la nouvelle pièce dans une douille. Vérifiez que U515 est
OK en mesurant la diode chute de la base à l'émetteur et au collecteur. R509 s'ouvre parfois en cas de panne sévère de l'alimentation électrique, vérifie qu'il est
ohms bas. Après le remplacement des pièces en panne, augmenter lentement l'approvisionnement avec l'avarie comme indiqué dans la procédure de démarrage.
Série de microamplificateurs
Description du circuit de sortie
Document GK - 450-0062-01
A. Mihalka, 2-13-91, Rev. 9/10/99-SW
Champ d'application
Ce document décrit la caractéristique d'obturation de la série des microamplificateurs. Certains conseils d'administration peuvent être stéréo, mais tous les conseils d'administration travaillent sur la même
principe. Il existe quatre conditions pour lesquelles la sortie est désactivée, dont chacune est décrite ci-dessous (voir Descriptions du circuit).
Modes d'incapacité
Suppression de la pop avec commutateur de puissance
Le premier type de désactivation de sortie est l'élimination des haut-parleurs lorsque l'unité est soit allumée, soit éteinte. En cas de mise en marche,
Une sortie est serrée pendant quelques secondes puis libérée. Au allumage, la sortie est désactivée et serrée jusqu'à ce que toute l'alimentation électrique soit.
les déliquescences. Cela prend environ 10 secondes, après quoi un coup bas peut être entendu s'il est très fréquenté d'écouter les orateurs.
Surcharge de sortie
Le deuxième type d'inhibition de sortie se produit lorsqu'il existe une condition de fonctionnement de sortie dangereuse. Un circuit détecte les conditions de surcharge par
comparer les tensions de sortie et le courant. L'unité est capable de piloter 4 ohms par côté stéréo ou 2ohms mono sans trébucher. Certaines conditions
qui provoqueront la désactivation de la sortie sont des cordons court-circuités, des haut-parleurs soufflés, de lourdes charges et un branchement dans le vérin de sortie pendant que l'unité est allumée. Si un
la condition de surcharge est détectée, les sorties seront serrées indéfiniment. Dans cet état, les DEL sur la face avant resteront allumées, et le
préampli et ses sorties fonctionneront, mais aucune sortie n'est entendue. L'interrupteur d'alimentation doit être éteint pendant 3 secondes avant que l'unité puisse être tournée.
dominent et réduisent la puissance de sortie. Les deux sorties d'une unité stéréo sont serrées si la condition est détectée dans un côté.
Fermeture thermique
Enfin, si le dissipateur thermique devient trop chaud, l'unité s'éteindra. Ceci est également considéré comme une condition de fonctionnement dangereuse et désactivera le
résultats indéfiniment. Un circuit détecte la température du cas des transistors de sortie. Les deux côtés d'une stéréo seront désactivés si l'un d'entre eux
le côté détecte un problème. L'interrupteur d'alimentation doit être éteint pendant 3 secondes avant que l'alimentation de sortie ne soit à nouveau activée.
Descriptions des circuits
Défaillance de la production
Les sorties sont désactivées par Q648 et Q647, un A06 et A56 respectivement, qui sont soit à la fois sur (désactivé) ou sur (activé). Lorsque,
ces transistors clivent effectivement les drivers de sortie. En cas de panne en fonctionnement normal, la base du T648 doit être faible et celle de Q647
devraient être élevés. Les bases sont entraînées par U605 (LM324), un amplificateur quad op basse vitesse. Si l'unité n'a pas de sortie, U605/7 sera faible et U605/14
seront élevés. Si ces points ne sont pas corrects, vérifiez les alimentations pour U605. La broche 4 doit être d’environ 5,3 V et la broche de 11 –5,3 V. Q722
et Q723 clumer l'autre face d'une unité stéréo.
Retourner sur la pop
U605 est alimenté à partir des rails par des résistances de 6,8 K et des zeners 5V. Ce CI commence à fonctionner à environ q3 volts. Lorsque l'unité est mise sous tension, la broche 5
suit le 15V sur son chemin jusqu'à 3.14V. Pendant ce temps, la broche 6 monte jusqu'à 4,8V, mais est ralentie par C821. Par conséquent, la production de l'op
L'ampli, la broche 7, est initialement élevée, invalidant les sorties. On notera que la broche 14 est une inversion de la broche 7 et entraîne le transistor de polarité opposé. Après un
retarder la tension sur la broche 6 au-dessus de 3,14 V, forcer la broche 7 basse et activer les sorties.
Pop offset
La broche 5 est reliée à la broche 3 et est de 3,14 V. L'épingle 2 est 3,05V. Il est à noter que ces tensions sont obtenues avec 1% de résistances, plus un 470j pour donner un niveau supérieur
tension sur la broche 3. La plage de sortie 1 est toujours élevée lorsque les sorties sont activées, et D802 est rétro-polarisée pour permettre la fonction de la broche 6. Quand
l'unité est éteinte, la passage et la broche 3 de l'alimentation en A 15V suivent, mais la goupille 2 lags à cause de C803, un capot de 10 uF. Ceci provoque une diminution de la broche 1,
D802 avant et pivot d'arrachement vers le bas 6. En outre, le R801 fournit un retour d'information pour serrer la broche 3 basse et la garder.
Citation de pazuzu13 :
S'il repart à la remise en route et rien ne chauffe donc :
L'ouvrir, le mettre en route, et tortiller le cable secteur, ou le changer, aussi, tester l'inter M/A.
Aussi, toujours en marche, ne rien toucher, et jeter un oeil sur le circuit imprimé si rien a noirci.
Sinon ??
0
[ Dernière édition du message le 22/07/2025 à 00:12:03 ]
kapelmeister
7
Nouvel·le AFfilié·e
Membre depuis 16 ans
9 Posté le 21/07/2025 à 23:49:26
Certains amplis sont équipés de thermistances et quand le composants vieillit, ces résistances thermiques peuvent couper le circuit.
Je ne connais pas ton ampli donc je ne sais pas si c'est le cas chez toi.
Je ne connais pas ton ampli donc je ne sais pas si c'est le cas chez toi.
2
lescéréalesquileurrent
696
Posteur·euse AFfolé·e
Membre depuis 10 ans
10 Posté le 22/07/2025 à 00:18:42
https://fr.audiofanzine.com/ampli-basse/forums/t.828178,ampli-qui-s-eteint-de-temps-en-temps,post.12056471.html
donc , s'il repart de suite c'est qu'il n'y a pas surchauffe ?
Mais détail qui me semble intéressant : j'ai mis l'ampli presque à fond, sans lui envoyer de son, et qq heures après il était toujours allumé !
donc , s'il repart de suite c'est qu'il n'y a pas surchauffe ?
Mais détail qui me semble intéressant : j'ai mis l'ampli presque à fond, sans lui envoyer de son, et qq heures après il était toujours allumé !
0
- < Liste des sujets
- Charte
- 1
- 2
