Ibanez IL15

Ampli combo tout lampe pour guitare de la marque Ibanez appartenant à la série Iron Label

Écrire un avis ou Demander un avis

aide demandée Ronflement et claquement

  • 6 réponses
  • 5 participants
  • 239 vues
  • 5 followers
Sujet de la discussion Ronflement et claquement
Bonjour,
Je recherche des avis pour resoudre un problème de bruits parasites.

Le pianiste (multi-instrumentiste) de mon groupe avait fait l'acquisition d'un IL15 d'occase (en boutique !).
Se plaignant d'un ronflement constant, il décide de le "bazzarder" !!!
Ayant moins peur que lui de même les mains dedans, je le récupère...

Effectivement, ça ronfle... fort !
Est ça claque méchamment aux switchs (standby et select canaux).

Etat des lieux :
- Ampli branché à nu (sans guitare)
- mise sous tension pour mise en chauffe des lampes. RAS
- activation standby. BUZZ dans la gamelle et léger souffle en arrière-plan plan.
Même avec les potars volumes à zéro. Augmente avec le master et le volume lead en position lead.
Moins avec le volume clean/crunch en position clean/crunch.
Claquement au passage lead-clean/crunch.
- Passage en standby. Gros claquement et supression du buzz dans la gamelle.
- Mise hors tension.

Manip réalisé sur différentes prises et lieux differents. Même résultats.

Après multiples recherches, lectures et investigation, j'ouvre la bête...

De manière flagrante, un buzz ressort du condo de filtrage (le 104 1kv), se confirmant en le touchant légèrement avecun médiator ( le buzz s'atténue et on sens une vibration dans le médiator).

Remplacement du condo FAIT.
Les bruits son toujours présent mais moindre.

Bouclage du circuit parallèle send/return avec un mini jack.
Les bruits son toujours présent mais moindre.

Investigation au niveau des lampes :
2x EL84C et 2x 12AX7 AC5 HG de cez RUBY
Par le jeu des interventions (precison, sans mélanger préamp et puissance biensur !), celles-ci semblent à priori ok.
Mais par le jeu du debranchement une a une, il c'est révélé que les bruits (buzz et claquements) disparessent en débranchant uniquement la V2 (12AX7AC5HG).

Auriez-vous une idée sur la direction à prendre pour continuer l'investigation et résoudre le problème ?

Merci d'avance :clin:
2
Suite...!

J'ai réouvert la bebête après l'avoir "chauffé" un peu avec mes grattes, histoire de voir si j'ai pas zappé un truc.
Je fais le tour des connexions, fiches, potars, câbles... avec un stylo ben je vais y foutre les doigts ! Quoi que...

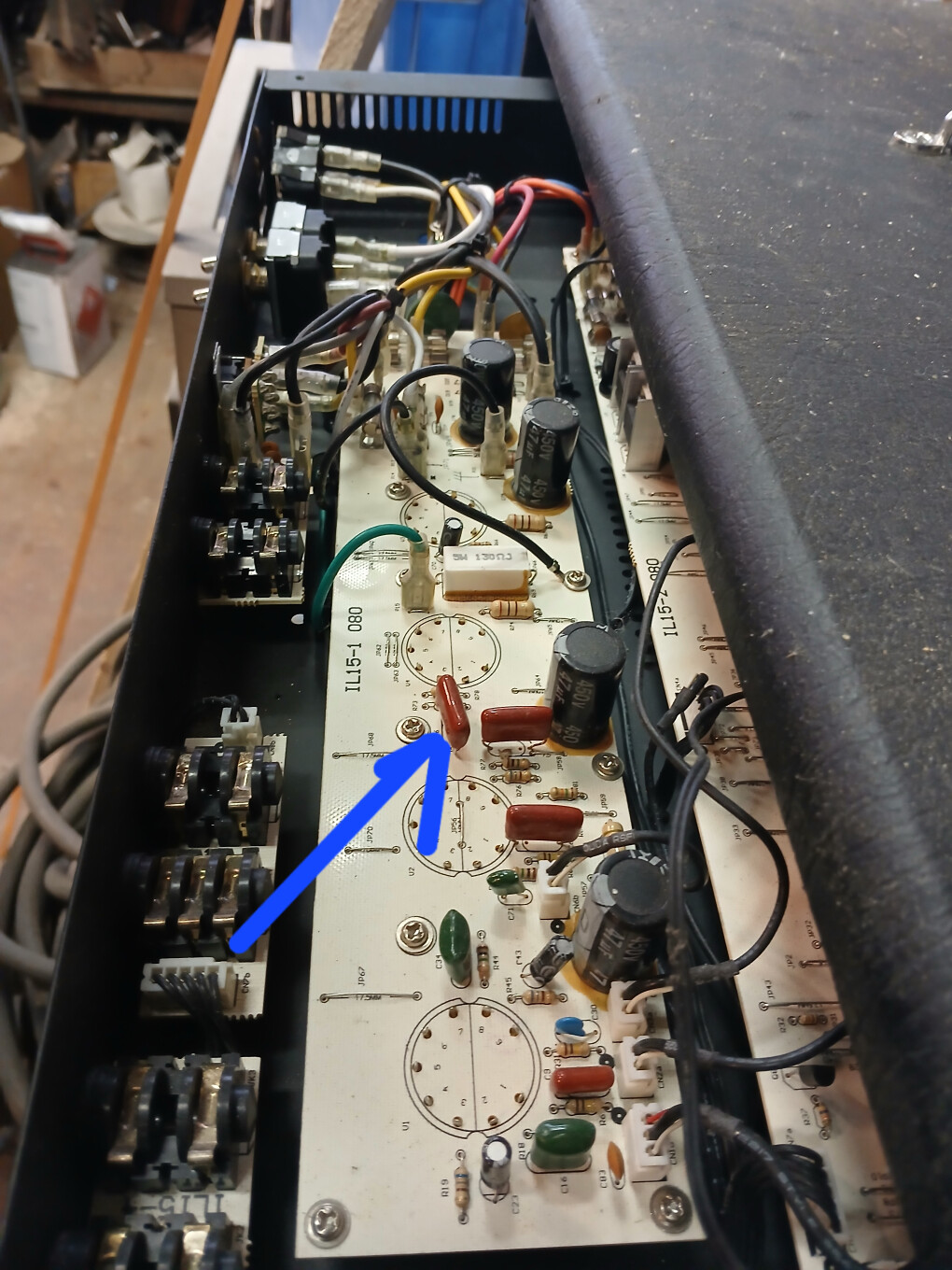

Ben, ayant zappé de couper l'alim, j'ai passer un doigt sur un condo qui m'intriguait (cf. Photo) pour lire la référence

et...
Au lieu d'une bonne châtaigne (qui aurait été méritée), j'ai constaté que j'étais passé en mode DJ années 80 qui scratche sur des vinils !!!!

Bref avec mes bases de base en electro de 5eme, je doute que caresser un condo fasse "frouwfrouwfrouw..." dans un hp !
Je vais par principe le changer évidement.

Mais en attendent (recherche et appro du condo, et manip) ma question de départ reste ouverte et si un connaisseur en electro plus érudit que moi ( se sera pas compliqué :mrg:) peut partager ses idées je suis preneur.

Merci d'avance :clin:
3
Salut, ayant cet ampli depuis 6 ans maintenant il est sujet au parasites d'origine surtout à haut volume.

La V2 sur le schéma de l'ampli est situé juste avant les lampes de puissances donc je pense que c'est normal que le bruit disparaisse.

J'essaierai de regarder du côté du contact qui bascule le clean et le lead peut être les 2 canaux sont connecté en même temps.

4
Salut,
Je suis également sur un Ibanez IL15 et j'ai ouvert la bête.
De mon coté j'avais des gros claques, et j'ai refais les soudure des sockets des lampes (tout en déchargeant les condensateurs pour éviter la chataigne!!)

Pour le BZZ je pense plus que c'est les condensateurs de filtrage qui faut changer.

Est-ce que tu pourrais me faire une photo de l'interieur comme tu as fait, mais coté des condensateurs et transfo, (c'est à dire à droite quand tu as les potard vers ton ventre) et vu de dessus, s'il te plait? Ca m'aiderait bien j'ai supprimé mes photos et je ne sais pas comment remonter les cables....

Merci d'avance!
Edouard
5
Bonjour à tous !
J'ai le même ampli et le problème est apparu, puis disparu, pour le moment...😅

J'ai l'impression que c'est assez mal fini globalement, certains points de soudure paraissent manquer.

Le câble qui relie les pôles du h.p. à la sortie "main speaker" était tellement écrasé par la plaque arrière (d'un matériaux cheap au possible) que je me suis demandé si le buzz ne venait pas tout simplement de là...

Je n'est pas le schéma, si quelqu'un peut le poster ?

Je suis ceinture blanche en électronique, je ne sais pas à quoi servent les condensateurs et leur valeur n'est pas inscrite.

Par rapport à la photo postée précédemment j'ai aussi l'impression qu'il y a plusieurs générations : les composants ne semblent pas tous placés à l'identique. Bref, si quelqu'un a plus d'infos, je suis preneur.

J'ai couper l'alimentation de l'éclairage led de façade aussi, dans le doute.

Je repasserai par ici donner des nouvelles 👍
6

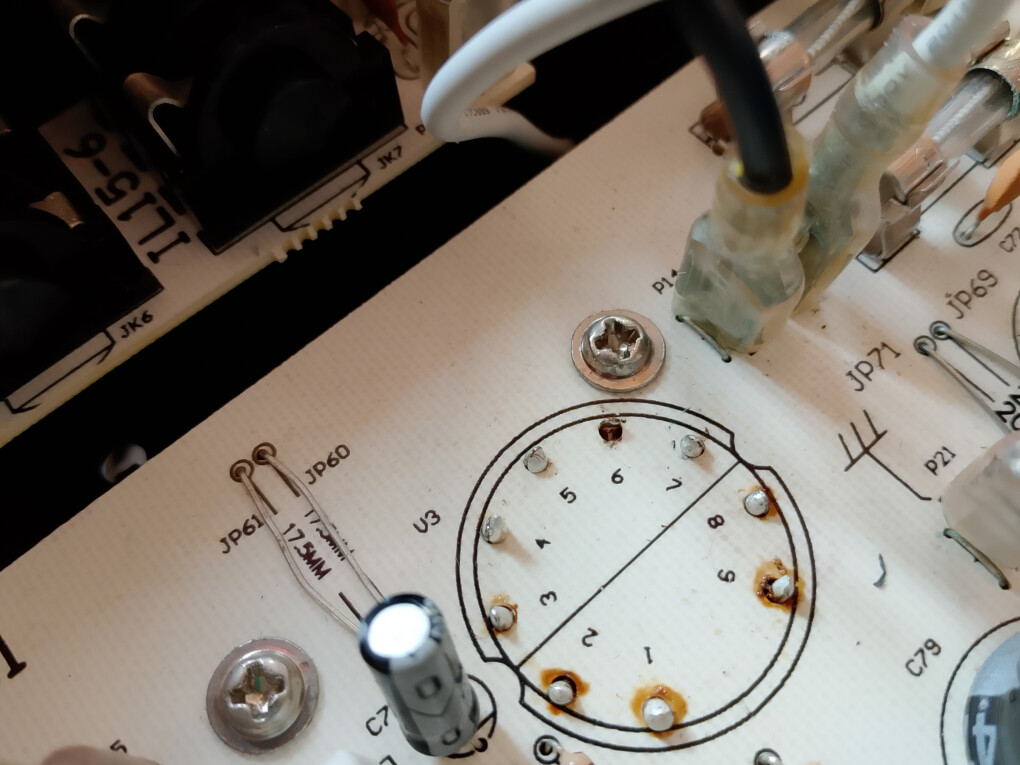

exemple : le port 6 d'une des lampes de puissance semble ne pas avoir rencontré de fer à souder contrairement aux autres 🤷
7
Tu peux essayer de changer les lampes de pré-amplification par des ECC82 ; le gain est moindre donc moins de souffle en principe ! Les condensateurs utilisés son tout à fait quelconque ..... Amélioration probable avec des condensateurs styroflex tout neuf !
Vérification des soudures impérativement ; un ampli " nomade " est soumis à des contraintes mécaniques , c'est pourquoi les montages dit " en l'air " sont plus fiables ......et plus simples à réparer !
