salut à tous.
est-ce-que l' un d' entre vous sait si on peut faire un réglage de bias sur le mooer ? ou sont les ou la vis de réglage ? est-ce automatique comme sur les "bugera infinium" ?
et à quelle valeur en milliampère ?
thanks.

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

2 Posté le 13/10/2022 à 18:15:19

La description du manufacturier mentionne un ampli en class A/B avec 2 lampe 6BQ5.
La très très grande majorité de ce type d' ampli ont besoin d'une vérification du bias et d'un ajustement si nécessaire.
Si on installe exactement les même lampes ( manufacturier TAD EL84-STR ) il y a de très grandes chances de ne pas avoir a faire le bais

Si la patte 3 des 6BQ5 vont a la masse ; un bais est nécessaire. Si cette patte va à une grosse résistance, c'est un bias automatique

Rare sont ceux qui on potentiomètre d'ajustement. Il suffit d'ouvrir pour voir.

0

[ Dernière édition du message le 13/10/2022 à 18:21:12 ]

KevMetal

9

Nouvel·le AFfilié·e

Membre depuis 5 ans

3 Posté le 13/10/2022 à 19:25:00

"Il suffit d'ouvrir pour voir"
merci pour ta réponse... mais vu que je ne l' ai pas encore acheté... je ne peux que regardé les rares photos dispo sur le net...
et je voie rien !
la plupart des utilisateurs changent les lampes chinoises d' origine pour quelque chose de mieux...

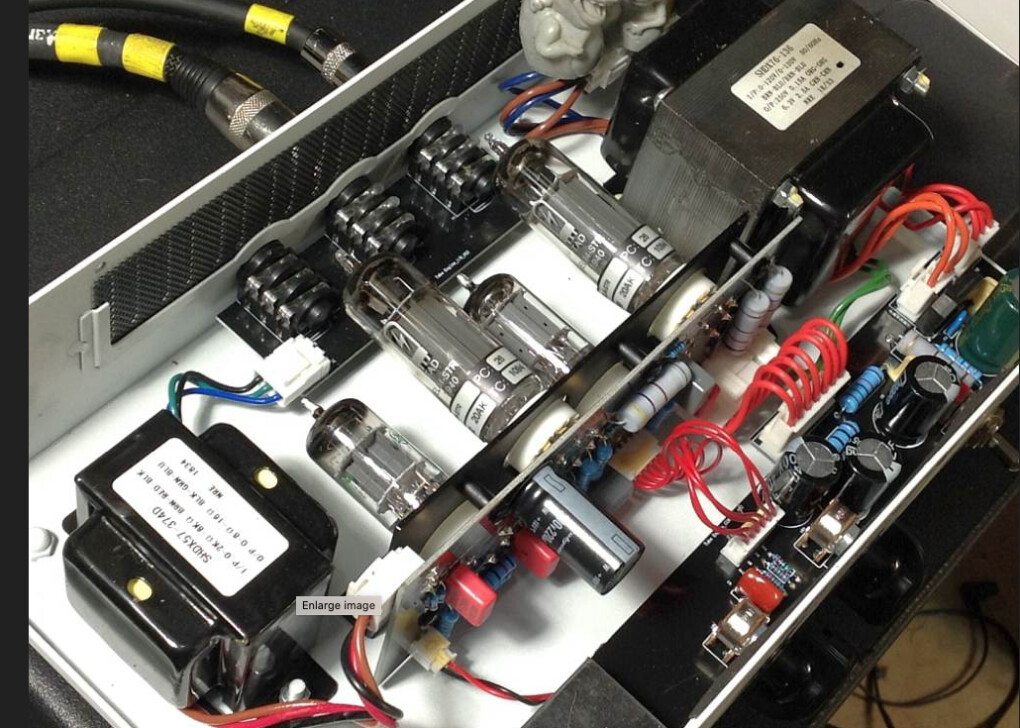

sur la photo (ci-dessus), ce sont des TAD... c' est pas d' origine.
donc, certains ont les réponses à mes questions...

0

KevMetal

9

Nouvel·le AFfilié·e

Membre depuis 5 ans

4 Posté le 13/10/2022 à 19:28:22

0

KevMetal

9

Nouvel·le AFfilié·e

Membre depuis 5 ans

5 Posté le 13/10/2022 à 19:31:21

on voie des résistances bleu claire...
mais sont-elles reliées à la patte 3 ? aucune idée...

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

6 Posté le 14/10/2022 à 11:01:26

C'est grosses résistances ( la plus facile a lire semble une 470 ohms déjà vue dans des bias automatique) peuvent, en effet, signifier un bias automatique. Mais rien d'absolument certains

1

KevMetal

9

Nouvel·le AFfilié·e

Membre depuis 5 ans

7 Posté le 15/10/2022 à 13:43:19

rien de certain... mais ça semble logique :
- on ne voie aucune vis de réglage (normalement, c'est facile à repérer).
- il y a de grosses résistances qui semblent correspondre.
- le circuit imprimé en position vertical... c' est pas très pratique pour y coller un tournevis et faire des réglages...

je ne suis pas certain de l' acheter... n' importe quelle mini head équipé de el84 et d' une boucle d' effet fera l' affaire...
ça dépendra de ce que je trouve en occaz... mais ça reste un option intéressante.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

8 Posté le 15/10/2022 à 14:13:31

Les amplificateurs dont un réglage de bias est nécessaire n'ont pas souvent de potentiomètre d'ajustement ce que tu appelle vis de réglage . Il faut remplacer une ou des résistances. Économie au montage.
Acheter d'occase peut nécessiter plus rapidement un changement de lampes.
Si tu vois écrit dans les specs Classe A, ce sera nécessairement un bias" automatique". Pas d'ajustement nécessaire

0

Patzik

4

Nouvel·le AFfilié·e

Membre depuis 14 ans

9 Posté le 12/01/2023 à 10:55:59

Bonjour,

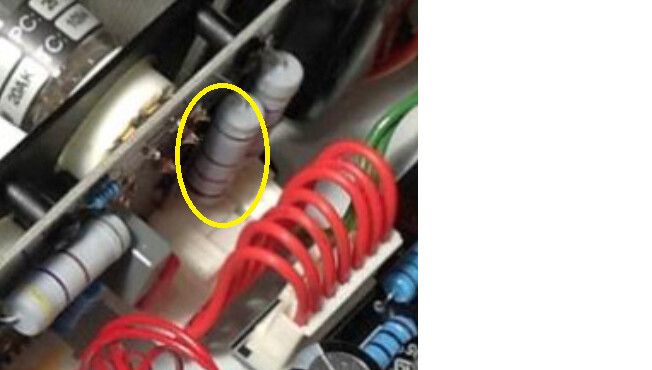

Le mien a fumé l'autre soir... Est-ce que quelqu'un peut me donner la valeur de la résistance "verticale" de gauche, svp? Chez moi elle est maintenant illisible.

Merci

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

10 Posté le 12/01/2023 à 10:58:21

Couleurs illisibles? L'autre a côté serait identique ?

Comme ; jaune -violet-brun = 470 ohms

Tube de puissance probablement défectueux;

Ça ressemble a une réistance de l'alimentation . Il y a définitivement un problème.

Un test a faire ; enlève les 2 tubes de puissance ; fume t'elle ? Non= les tubes sont a remplacer
Fume t'elle avec les tubes ? Oui ; les tubes sont a remplacer

0

[ Dernière édition du message le 12/01/2023 à 11:05:49 ]

Patzik

4

Nouvel·le AFfilié·e

Membre depuis 14 ans

11 Posté le 12/01/2023 à 12:33:29

L'autre (droite) a un peu bruni sous l'effet de la chauffe de la première. Elle fait 470 ohms sans trop de doute.
Pour le moment la résistance que j'incrimine (gauche) est bien cramée, les pigments des couleurs sont partis, je doute que "gris gris gris" soient les valeurs d'origine... J'ai mesuré 122 ohms une fois démontée. Je voudrais donc la remplacer avant de chercher plus loin, et éventuellement envisager tes suggestions (merci :-)

).

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

12 Posté le 12/01/2023 à 12:45:48

Je te suggère de faire les test proposés
1- Tu en sauras plus sur l'origine de la panne
2- D'ici à ce que tu trouve la bonne valeur, quoi faire ?
3- Et il sera trop tard pour ces tests une fois la résistance remplacé

Si tu as mesuré la résistance sans débrancher une patte, la lecture n'est pas fiable
Et 3 fois gris, ça ne va pas.

0

[ Dernière édition du message le 12/01/2023 à 12:46:38 ]

Patzik

4

Nouvel·le AFfilié·e

Membre depuis 14 ans

13 Posté le 12/01/2023 à 12:55:04

J'ai démonté la résistance pour faire la mesure.
OK, je retourne en atelier et je reviens avec des nouvelles - d'ici là si un AFien peut regarder dans son TE20 ou dégotter le schéma quelque part? Moi j'ai pas trouvé...

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

14 Posté le 12/01/2023 à 12:56:04

J'ai cherché pour le schéma , sans succès.

Tu aurais plus de chance sur des forums anglophones, c'est là que ça se passe.

0

[ Dernière édition du message le 12/01/2023 à 12:56:52 ]

Patzik

4

Nouvel·le AFfilié·e

Membre depuis 14 ans

15 Posté le 30/03/2023 à 14:58:09

Bonjour,

Lampe changée (L2, celle de droite), ça ne fume plus. Je mets le nez dessus régulièrement, on en reste aux odeurs classiques de chauffe.
Par contre j'aimerais changer la résistance, du coup ma requête tient toujours si un heureux propriétaire veut jouer du tournevis...

merci
