Fusible qui saute.

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

Sujet de la discussion Posté le 12/01/2022 à 21:58:08

Bonjour, je viens vers vous, car j'ai un problème avec mon ampli, ( Luxman L-120a )
c'est un ampli que je possède depuis plusieurs années maintenant. Il y a quelques jours, je l'ai extirpé de sous mon lit,
là où il reposait depuis pas mal de temps pour le nettoyer et pourvoir en re profiter, seulement quand je l'ai allumé,
il a aussitôt grillé mes enceintes (de la fumée est sorti de celles ci) puis 2 ou 3secondes après j'ai vue un petit flash
(quelque chose venait de grillé a l'intérieur de l'ampli), je l'ai donc immédiatement éteint, débranché, et j'ai ôté le couvercle pour

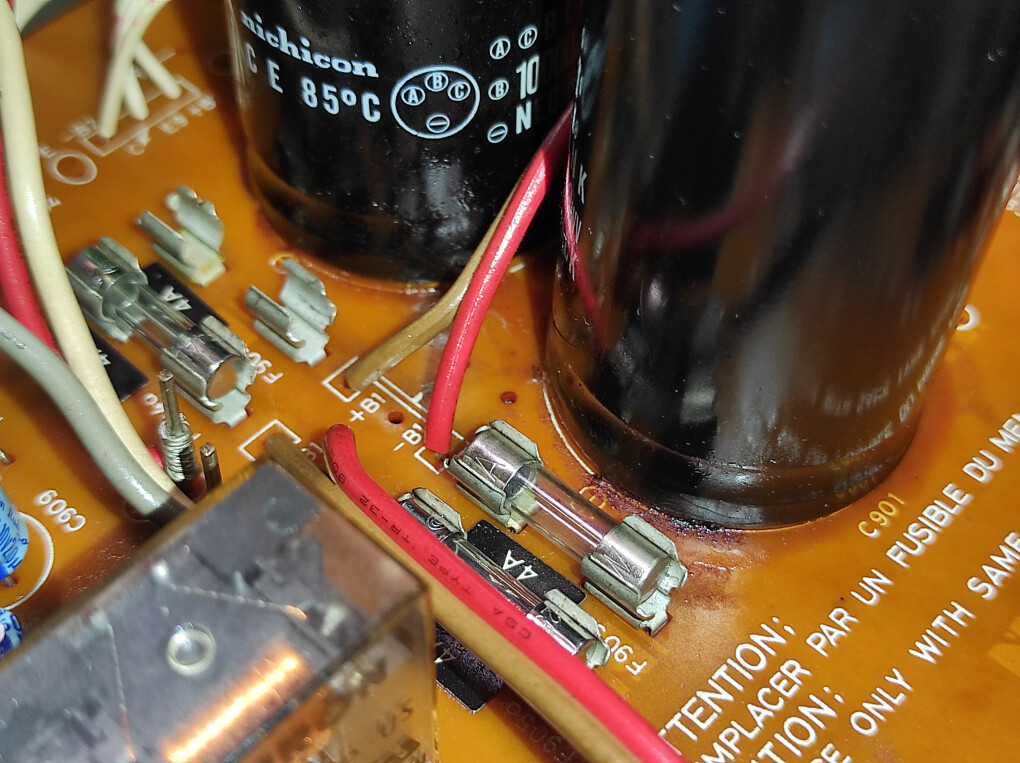

voir ce qui avait cramé (c'était un fusible). Mais le problème à l'heure qu'il est, c'est que quand je change le fusible il re-crame aussitôt.
À présent l'ampli s'allume, mais le relais qui est censé faire un son (clac) après quelques secondes, ne se fait plus entendre,
et évidement il n'y a pas de son...

Auriez-vous une idée du problème ? Je vous remercie d'avance.

Anonyme

2 Posté le 13/01/2022 à 08:34:57

Citation :

Auriez-vous une idée du problème ?

Sans vouloir m'avancer je crois que cela s'appelle une panne ...

2

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

3 Posté le 13/01/2022 à 09:59:11

Citation de Phil29 :

Citation :
Auriez-vous une idée du problème ?

Sans vouloir m'avancer je crois que cela s'appelle une panne ...

Merci, j'y aurai jamais pensé tout seul, c'est incroyable. Ça doit être parce que vous êtes "Ingénieur du son" que vous vous sentez aussi intelligent !

0

Anonyme

4 Posté le 13/01/2022 à 10:31:27

Quand je peux aider ... :mrg:

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

5 Posté le 14/01/2022 à 10:54:46

"......il a aussitôt grillé mes enceintes (de la fumée est sorti de celles ci) puis 2 ou 3secondes après j'ai vue un petit flash
(quelque chose venait de grillé a l'intérieur de l'ampli), "

Oh ! c'est grave, très grave. Je soupçonnerais un ou des transistors de puissance qui serait court-circuit. Mais sans voir l'ampli ça demeure très théorique

1

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

6 Posté le 14/01/2022 à 17:49:03

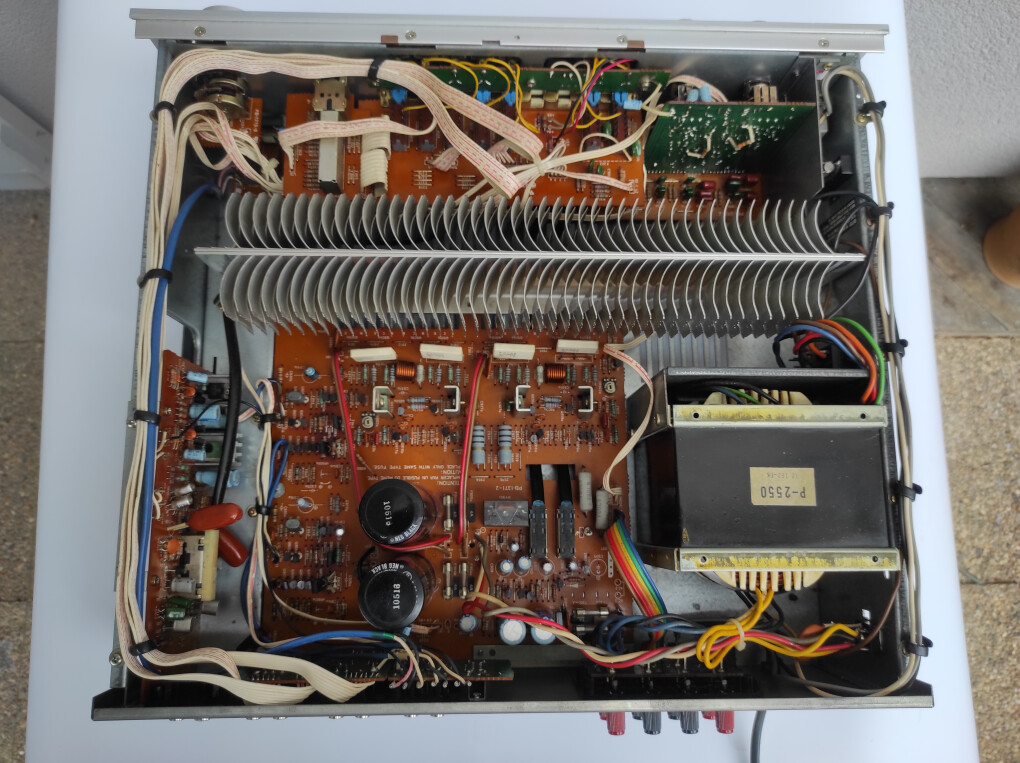

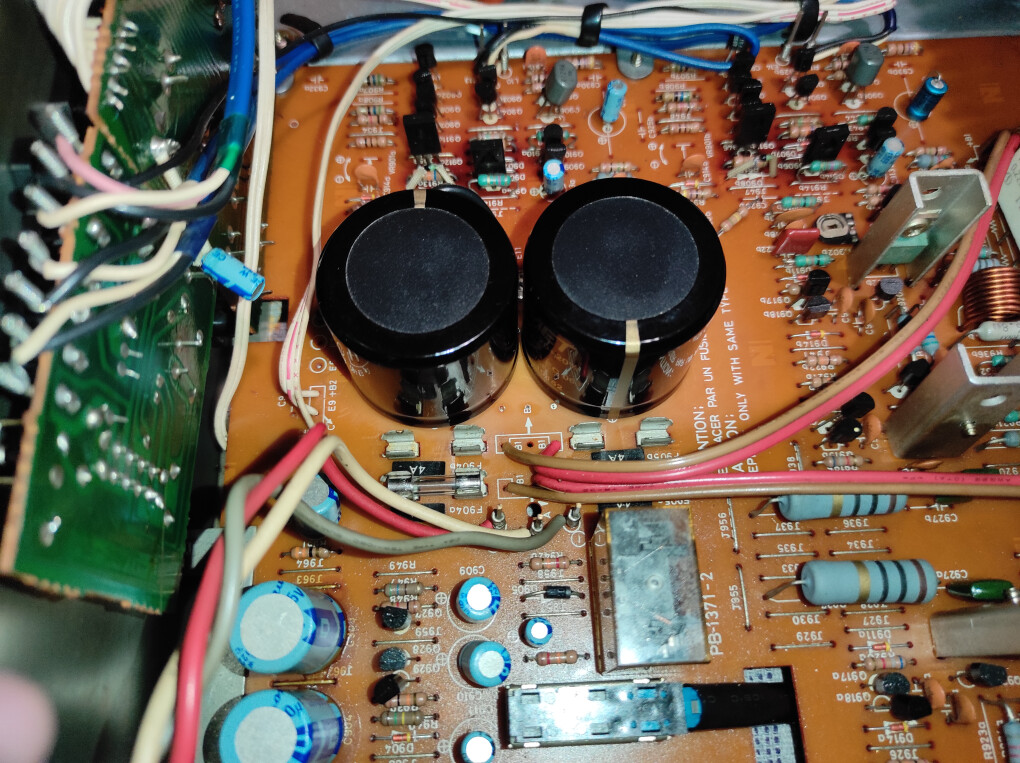

Merci latole pour ta réponse, pour commencer voilà une photo de l'ampli.

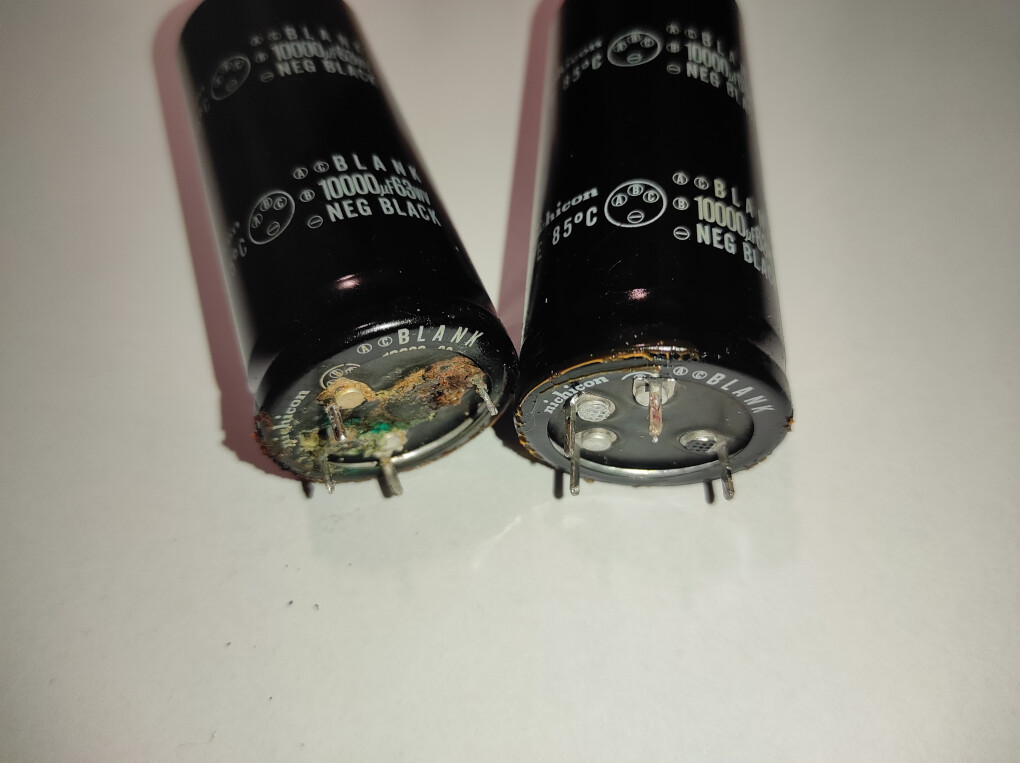

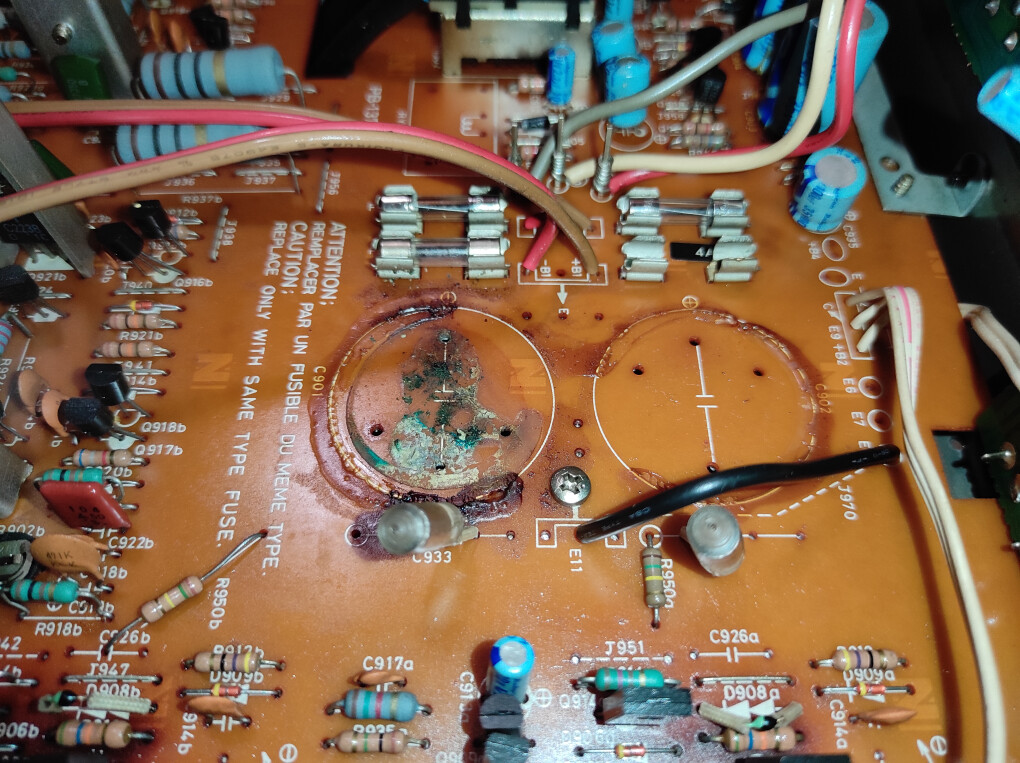

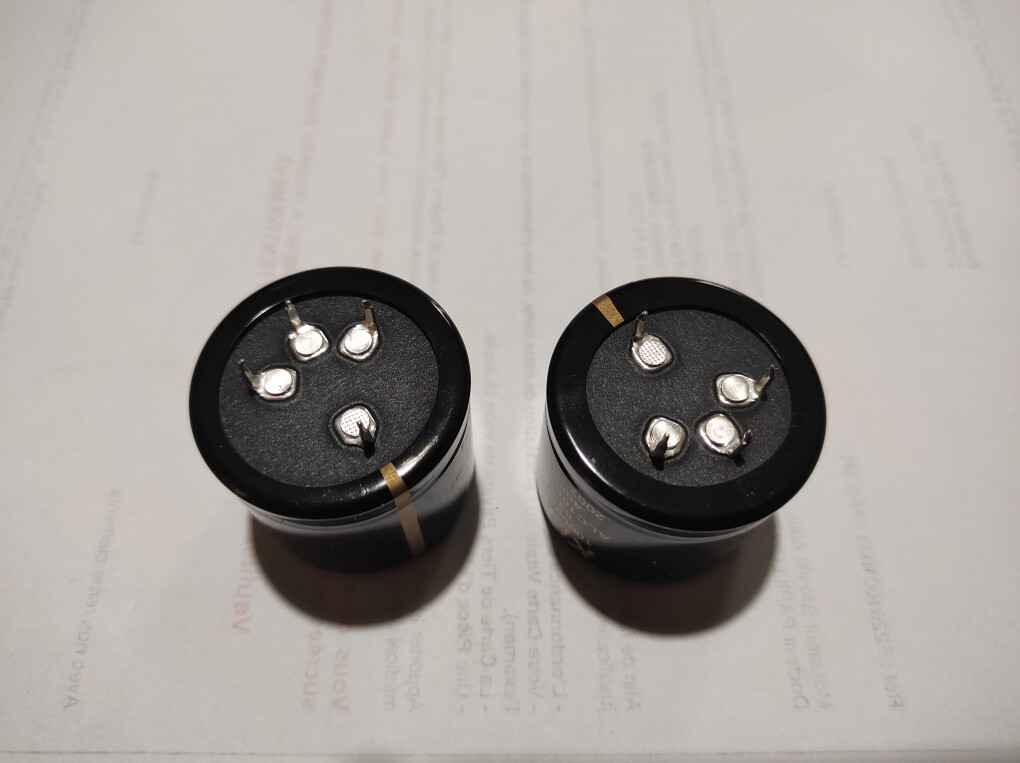

Mais en regardant de plus près, je me suis rendu compte qu'un des condensateurs fuit, au départ, je pensais que c'était de la colle, mais pour avoir le cœur net, je les ai démontés et effectivement, il a l'air foutu.

Je vais commencer par les changer (si j'arrive à trouver un fournisseur sur internet) puis si ça ne règle pas le problème, je regarderai les transistors...

0

[ Dernière édition du message le 14/01/2022 à 17:54:10 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

7 Posté le 14/01/2022 à 20:35:27

Bravo, c'est sans doute le problème. ru te débouille très bien
Des triples 1000 mfd à 63 volts si je vois bien. Des Nichicon

Identique en une seule pièce, ce ne sera pas facile, par contre les trouver en 3 condensateurs séparés que tu pourras souder c'est très faisable.

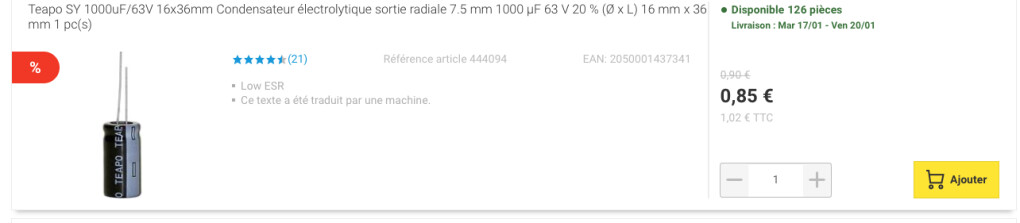

https://www.conrad.fr/recherche?ATT_NOMINAL_VOLTAGE_any=63%20V&categoryId=c17428&search=Condensateurs&searchSuggest=category&searchType=suggest

ou ici ?
https://www.manomano.fr/recherche/condensateurs+electrolytique

0

[ Dernière édition du message le 14/01/2022 à 20:46:07 ]

Anonyme

8 Posté le 15/01/2022 à 08:08:10

Citation :

Des triples 1000 mfd à 63 volts si je vois bien

Non ! Ce sont de simples 10000 uF / 63 V
Et la troisième broche ne sert que de maintien mécanique ...

0

[ Dernière édition du message le 15/01/2022 à 08:08:41 ]

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

9 Posté le 15/01/2022 à 10:21:58

Certains ? Il y a 4 pattes !
Habituellement c'est 1 patte commune pour le ground et les autres ( 3 ) le plus de chaque condensateur
C'est vraie que le dessin sur le chassis montre un seul condensateur,

Si 2 pattes ne sont pas soudées à d'autres composantes, mais simplement pour tenir l'ensemble, tu aurais raison.

Donc le condensateur à ma réponse 7 ferait
Mais j'en ai vu des identiques au originaux chez Mouser Electronic

0

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

10 Posté le 15/01/2022 à 21:26:41

Merci latole pour les liens j'ai cherché un peu partout des condensateurs de même types, j'en ai trouvé sur le site Kemet.com mais ils sont en rupture de stock actuellement.

https://www.kemet.com/en/us/capacitors/aluminum.html?t=436&6=60835&10=5861&45=5829&55=139448

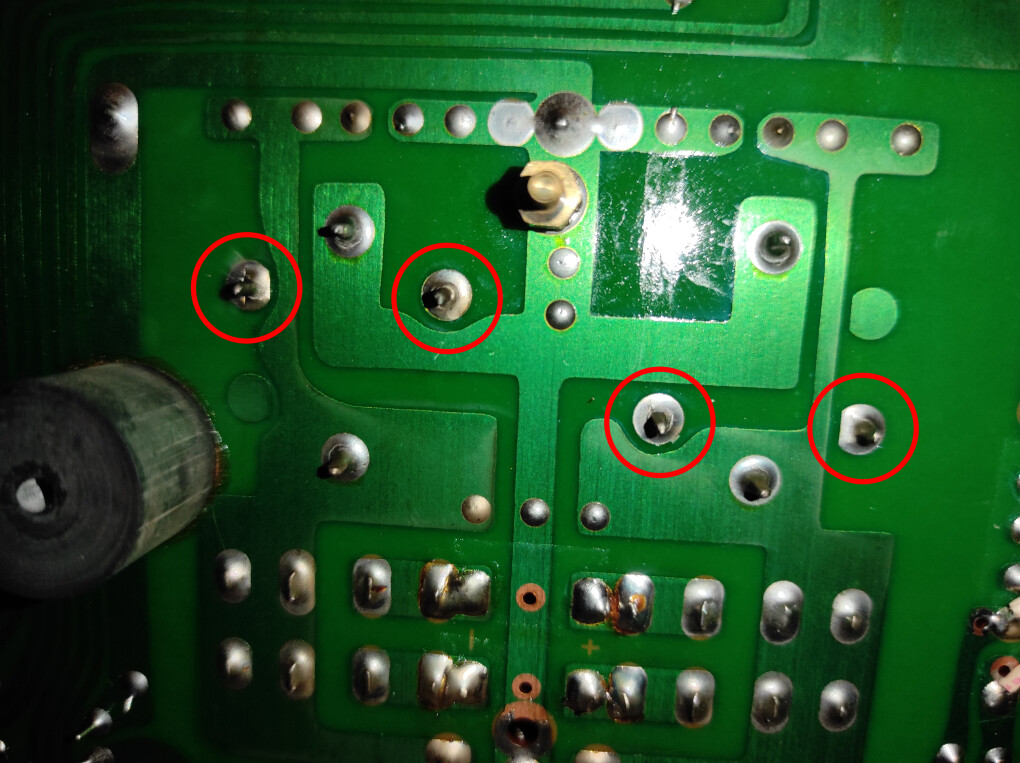

Et effectivement il y a 2 broches sur 4 qui servent de fixations.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

11 Posté le 15/01/2022 à 21:42:20

Équivalent disponible ici comme déjà mentionné

https://www.conrad.fr/recherche?ATT_NOMINAL_VOLTAGE_any=63%20V&categoryId=c17428&search=Condensateurs&searchSuggest=category&searchType=suggest

0

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

12 Posté le 15/01/2022 à 21:56:56

En fait ce qui m'embête sur ces condensateurs-ci, c'est l'espacement des broches apparemment, il est que de 10mm tandis que sur ceux que j'ai démontés l'espacement est de 22,5mm.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

13 Posté le 15/01/2022 à 22:09:04

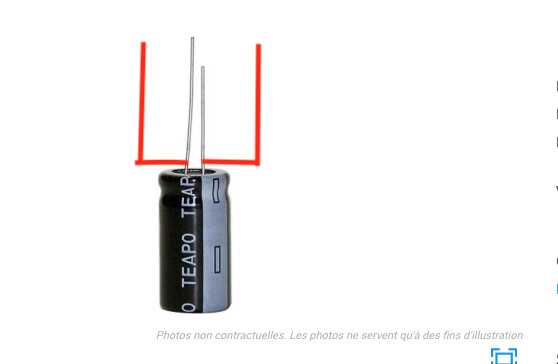

Tu les écartes tout simplement. C'est un fil souple.
Installation courante

0

[ Dernière édition du message le 15/01/2022 à 22:11:34 ]

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

14 Posté le 15/01/2022 à 22:14:44

Ok, je vais voir ça, je vous tiens au jus, merci. :clin:

0

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

15 Posté le 18/01/2022 à 14:35:40

Salut, j'ai finalement réussi a trouvé des condensateurs similaires à ceux d'origines. (4 pins, avec le même pas de 22,5mm)
Je mets le lien pour ceux que ça pourrait intéresser.

https://fr.farnell.com/kemet/alc10c103ec063/cond-10000-f-63v-alu-elec-snap/dp/9347917?CMP=i-ddd7-00001003

Je les ai donc remplacés, hélas, j'ai toujours le fusible qui saute, mais le relais re fonctionne, puis j'ai le son à droite, mais à gauche, j’entends qu'un bourdonnement, je vais donc remplacer tous les transistors comme me le suggère latole.

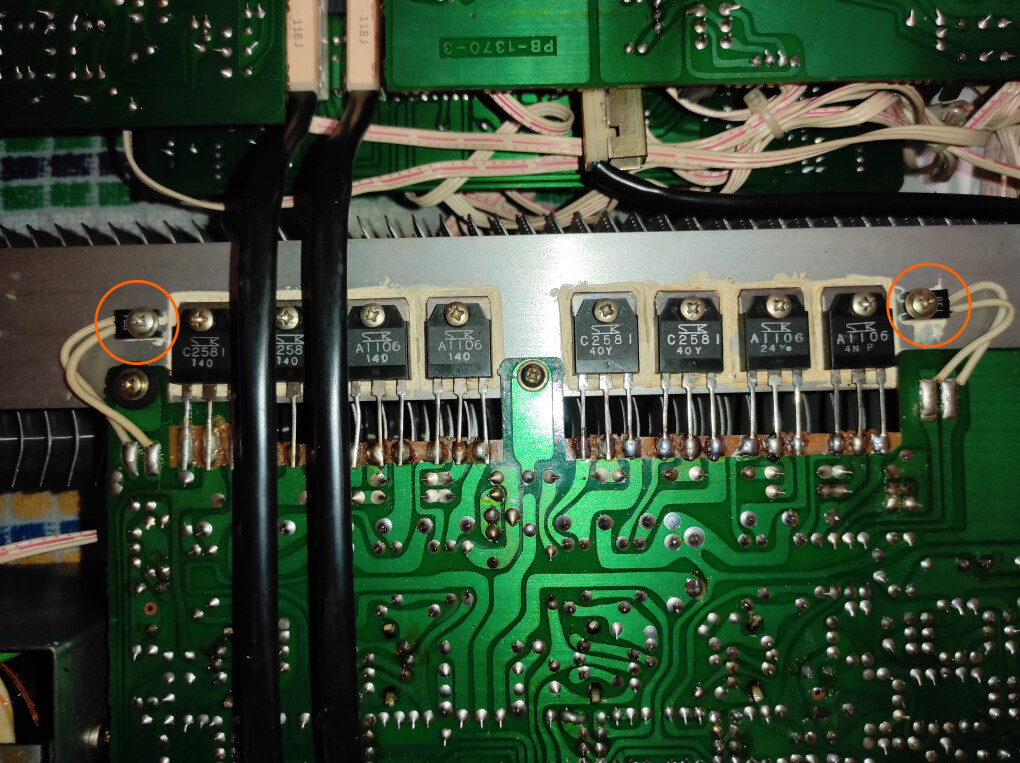

En même temps je voulais savoir s'il est nécessaire de remplacer ceux que j'ai entouré sur la photo ci-dessous, merci ?

1

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

16 Posté le 18/01/2022 à 15:50:58

Citation de BlackbearD :

Salut, j'ai finalement réussi a trouvé des condensateurs similaires à ceux d'origines. (4 pins, avec le même pas de 22,5mm)

je vais donc remplacer tous les transistors comme me le suggère latole.

Relis-moi, je n'ai jamais dit ça;

"Je soupçonnerais un ou des transistors de puissance qui serait court-circuit. Mais sans voir l'ampli ça demeure très théorique.

1-"Soupçonner" ne veut pas dire que c'est prouvé.
2- Et "théorique" ça veut dire..........
3-"Mais sans voir l'ampli....."

0

[ Dernière édition du message le 18/01/2022 à 15:52:06 ]

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

17 Posté le 18/01/2022 à 17:12:31

Effectivement, je me suis mal fait comprendre, je vais voir si ça ne vient pas des transistors...

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

18 Posté le 19/01/2022 à 10:16:40

Tu les démontes et les mesures; tu verras s'il sont bons ou pas

0

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

19 Posté le 20/01/2022 à 09:27:19

Salut, apparemment, il y a un transistor qui est foireux, mais avant de le changer j'aurais voulu savoir quel genre de pâte je dois utiliser
pour faire la liaison entre les transistors et le dissipateur thermique, si quelqu'un pouvait m'éclairer ça serait cool, merci.

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

20 Posté le 20/01/2022 à 11:05:48

Pâte thermique dans tout bon magasin d'électronique où tu achètera ton transistor

0

BlackbearD

10

Nouvel·le AFfilié·e

Membre depuis 3 ans

21 Posté le 20/01/2022 à 18:45:42

Il faut un pâte conductrice, ou non ? merci

0

latole

10218

Drogué·e à l’AFéine

Membre depuis 10 ans

22 Posté le 21/01/2022 à 10:34:21

Conductrice de chaleur, pas de voltage. Ce que fait la pâte thermique.

0

michel.29

3341

Squatteur·euse d’AF

Membre depuis 16 ans

23 Posté le 23/01/2022 à 23:42:52

je passe rarement ici
gare à la casse en amont des étages de puissance
qui sait ce qu'il a pu se passer avec le jus de condo

OK pour les 10000µf neufs

les 2 enceintes détruites ?

premiers essais à faire soit sur des résistances de 8 ohm soit sur des Hp aux quels tu ne tient pas ( enceintes de mini-chaîne à pas cher)
pâte thermique blanche isolante
pas de pâte à l'argent ou autres pâtes conductrices admises sur les processeurs Pc
au démontage prends soin de récupérer les micas sous les semelle des transistors
si casse d'un mica > achètes des neufs

diagnostic ?
une bonne aide même si une bonne partie des points listés est déja validée
https://www.sonelec-musique.com/electronique_bases_ampli_bf_en_panne.html
