Besoin d'aide pour réparer la partie amplification d'un caisson de basse.

  • 14 réponses
  • 2 participants
  • 729 vues
  • 2 followers
Sujet de la discussion Besoin d'aide pour réparer la partie amplification d'un caisson de basse.
Bonjour, je reviens vers ce forum après de nombreuses années pour y trouver de l'aide.
Je viens d'acheter un caisson de basse Jamo e8sub d'occasion et malheureusement, ce dernier a un soucis.
Le son qu'il produit est très faible, j'imagine un soucis de gros condensateurs, ou de mauvais fonctionnement du limiteur c'est comme si il s'activait beaucoup trop tôt, je m'explique:

j'envoie une piste son qui commence calme, puis de grosses basses (type techno) entre en jeu. Disons que le volume sonore est de 50dB pour le début de la piste (très faible mais ok, pas de basse sur la piste son pour un caisson basse) et dès que les basses entre en jeu, le premier boum monte un peu en volume mais redescend tout de suite à disons 55dB (valeurs données au hasard, concrètement je n'en sais rien, mais c'est faible).

De plus, il y a un comportement étrange avec le potentiomètre de volume du caisson. Si je baisse de disons 20% à 0%, le volume baisse (normal) mais remonte sans que je ne touche à rien et pour le reste de la course, de 20% à 100%, ça n'a aucun impact, ou alors très très léger et, pour cette montée en puissance qui ne se fait pas de 20% à 100%, c'est peut-être plus marqué pendant les basses que sur le début de la piste, mais difficile à dire.

Je possède plusieurs caisson de basse, donc je sais que le volume sonore de ce Jamo est beaucoup trop faible. Je suppose qu'il suffit de remplacer une pièce qui pose problème, type condensateur/résistance, mais laquelle ? C'est là que j'ai besoin d'aide.
Peut-être une piste: il y a un grésillement électrique au niveau de certains composants (en mettant son oreille à 10cm environ), légèrement plus fort à l'allumage, pendant une demi seconde, puis qui reste stable. Je ne sais pas si c'est un grésillement électrique normal, mais il me semble venir de deux régulateurs de tensions, ou de résistances juste à côté, difficile à dire...

J'espère donc que la description du problème sera suffisante pour déterminer l'origine de la panne, ou au moins donner de gros soupçons, histoire de ne pas remplacer tous les composants. Sinon, je n'ai qu'un multimètre pour vous aider, pas d'oscilloscope :(

Pour les photos:

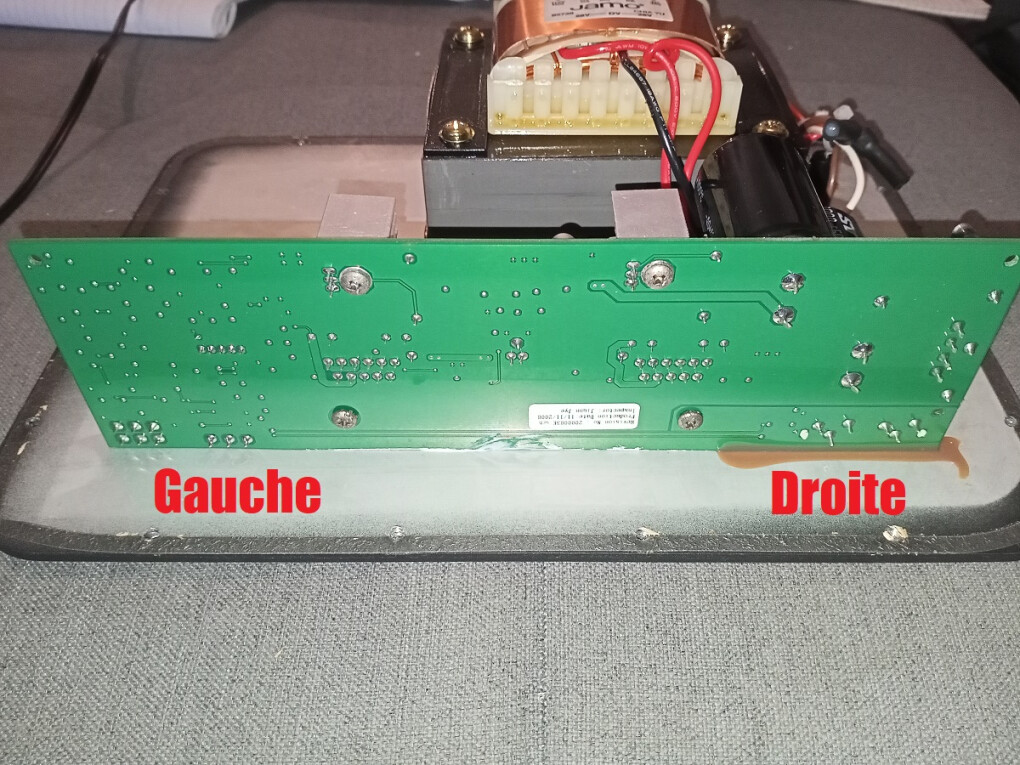

"Gauche" "Droite" en rouge juste pour mieux vous situer
Les câbles qui ne mènent à rien sont orange et marron en haut, noir en bas.
Le câble coupé est marron.
Pour ces deux derniers points, j'imagine que ce sont simplement des histoires de version EU et US, mais je l'ajoute quand même au cas où.
Schéma trouvé sur le net.



Si vous avez une idée ou voulez que je teste quelque chose, n'hésitez pas, sinon merci d'avoir jeter un œil à mon soucis o/

[ Dernière édition du message le 19/01/2022 à 13:22:41 ]

2
(J'ai édité mon texte pour essayer de préciser/simplifier la description de mon problèm)
3
Il faut s'y connaître et pouvoir prendre des lectures en faisant des tests en atelier.
Et une fois la cause trouver, réparer est une toute autre histoire.
4
Je me dis qu'avec un peu de chance, quelqu'un d'éclairé, vu les symptômes, pourrait avoir de fort soupçons sur un condensateur, une résistance ou autre. De là je changerai les pièces une à une jusqu'à tomber sur la bonne, ce serait toujours mieux que d'y aller au hasard :(
Pourquoi réparer est une toute autre histoire ? Si c'est juste dessouder ressouder sur un PCB, c'est bon pour moi à priori, quelque chose m'échappe ?
5
Ce serait trop long a te répondre.

Je te souhaite bonne chance
6
Ok pas de souçis latole, merci.
J'ai maintenant le schéma complet et en très bonne qualité, si jamais.
7
Je ne vois pas d'autre manière de trouver d'où vient la panne que ma réponse #3
8
Ben justement, j'essai de remonter le signal depuis que j'ai eu le schéma complet, mais n'y connaissant rien c'est pas évident.
J'ai quand même quelque chose qui me parait anormal, sur la toute fin du circuit, j'ai les deux amplificateurs (ceux avec le plus gros dissipateur), deux résistances et la sortie sur le + et le - du haut-parleur. J'ai du 36V sur des pins des amplificateurs, donc j'imagine que c'est bon signe (j'essai de trouver les infos pour savoir ce qu'envoi ou reçoit exactement chaque pin), mais j'ai par contre 0V sur les deux résistances qui suivent, celles juste avant la sortie + et - du haut-parleur donc.
Je vais donc essayer de trouver les infos sur les pins de ces ampli avant de remonter d'avantage le signal, j'ai besoin d'étudier encore pour ça x) Puis au pire, si je n'arrive pas à avancer d'avantage, je changerai ces résistances, avec un peu de chance...
Ceci dit, je ne sais même pas si l'ampérage ou autres sont bon, je suis content d'avoir le 36V en fin de circuit mais je suppose que le soucis peut venir d'ailleurs. Dur dur de s'improviser électronicien x) je vais quand même persister un peu, en essayant de rester prudent, mais c'est probablement peine perdue oui.

[ Dernière édition du message le 23/01/2022 à 15:05:19 ]

9
"J'ai du 36V sur des pins des amplificateurs, donc j'imagine que c'est bon signe"

Ça ne voudrait peut-être dire qu'un centième (?) de l'amplie est en bon état.
----------------------------------------------------
".....mais j'ai par contre 0V sur les deux résistances qui suivent, celles juste avant la sortie + et - du haut-parleur donc..... je changerai ces résistances, avec un peu de chance..."

Montre ce circuit en gros plan, on ne remplace pas des résistance sur si peu d'information, autrement tu remplacerais les 3/4 .........
10
Un centième ? xp oohhh aller, soyons positif ! x)
Voilà pour la photo, j'espère que c'est bon.
Et tant qu'on y est, voila le schéma complet: https://www.cjoint.com/doc/19_08/IHsr4sG5Mcy_jamo-e8sub-schematic.pdf
