Réparation NAD 3020A
- 15 réponses
- 3 participants
- 2 750 vues
- 3 followers

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
Sujet de la discussion Posté le 04/04/2021 à 18:08:09Réparation NAD 3020A
Bonjour,
J'ai récupéré un 3020A qui partait à la poubelle pour quelques composants grillés et je n'ai pas pu résister au désir de lui donner une seconde vie. malheureusement je n'arrive pas à trouver le schéma électronique de cette version. Peut-être l'un d'entre vous a cela ds ses tiroirs, ou alors un modèle identique qu'on pourrait comparer.
Merci !!
J'ai récupéré un 3020A qui partait à la poubelle pour quelques composants grillés et je n'ai pas pu résister au désir de lui donner une seconde vie. malheureusement je n'arrive pas à trouver le schéma électronique de cette version. Peut-être l'un d'entre vous a cela ds ses tiroirs, ou alors un modèle identique qu'on pourrait comparer.
Merci !!


latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
2 Posté le 07/04/2021 à 13:05:36

Google ; NAD3020 service manual
Et tu auras plusieurs choix, un entre autre:
https://elektrotanya.com/nad_3020_sm.pdf/download.html
0

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
3 Posté le 10/04/2021 à 11:41:28
Désolé pour le retard ... et Merci pour ta réponse ! Mais c'est toujours la version "A" qui est introuvable. Mais entre temps j'ai fait une crise d'intelligence et j'ai regardé sur la voie valide la valeur des composants qui ont cramé. C'est sur le pré ampli. (Voir sur l'image).
Cdlt
Jack
Cdlt
Jack
0

latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
4 Posté le 10/04/2021 à 11:45:56
Il n'y a peut-être pas de différence notable entre les deux version et la composante brulée à peut-être la même valeur ?
Un composante ne brûle pas pour rien, il y a un problème ailleurs .
Et à moins de s'y connaître beaucoup en électronique ou d'avoir la chance d'un gagnant à la lotto, ce n'est pas réparable.
Un composante ne brûle pas pour rien, il y a un problème ailleurs .
Et à moins de s'y connaître beaucoup en électronique ou d'avoir la chance d'un gagnant à la lotto, ce n'est pas réparable.
0
[ Dernière édition du message le 10/04/2021 à 12:01:04 ]

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
5 Posté le 10/04/2021 à 12:04:24
Sur les différents schémas que j'ai pu trouver il ya beaucoup de similitudes et pas mal de différences. Je suis bien d'accord ça ne doit pas cramer pour rien mais il n'y a pas eu d'accident notable (verre renversé, court circuit en sortie ...) . L'ampli s'allume toujours les fusibles sont ok mais ça fume après quelques secondes. L'inquiétude se porte sur les autres composants qui ont pu trinquer au passage. Je pense changer ceux qui sont abîmés (2 résistance et 1 condensateur ) et si ça marche pas poursuivre avec les transistors qui sont pas loin.
0

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
6 Posté le 13/04/2021 à 22:33:17
Victoire !
J'ai changé 2 résistances , 1 condensateur et 2 transistors et l'ampli est reparti aussi vaillant qu'au premier jour ! je peux jouer au loto ...
Cordialement,
Jack
J'ai changé 2 résistances , 1 condensateur et 2 transistors et l'ampli est reparti aussi vaillant qu'au premier jour ! je peux jouer au loto ...
Cordialement,
Jack
0

latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
7 Posté le 13/04/2021 à 22:40:41
Tu es génial. Comment as-tu fait pour trouver les bonnes valeurs ?
Oui absolument, joue à la loto
Oui absolument, joue à la loto
0

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
8 Posté le 14/04/2021 à 21:41:56
J'ai regardé sur la voie de droite qui était en bon état les valeurs des composants qui étaient cramées sur la voie de gauche. J'ai changé aussi les composants les plus proches et les transistors qui étaient peut-être à l'origine de la panne. Ton schéma m'a aidé à comprendre la logique du montage même avec des valeurs différentes. Cet ampli a une pèche incroyable malgré une puissance annoncée plutôt modeste. C'est des watts à l'ancienne !
0

latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
9 Posté le 14/04/2021 à 21:46:03
Bravo tu as fait de l'excellent travail.
0

Gabuzomeuh
1

Nouvel·le AFfilié·e
Membre depuis 3 ans
10 Posté le 09/10/2022 à 19:18:25
Bonjour,
Heureux possesseur d'un NAD 3020A Serie 20 depuis 40 ans, je me rends compte que celui-ci montre des signes évidents de fatigue depuis quelque temps. Le niveau sonore connaît des hausses et des baisses aléatoires, ce qui est assez gênant. Quelle est la cause profonde de cette instabilité ? Vieillissement des composants ou des soudures ? Puis-je corriger moi-même ? En fait, je serais preneur d'un électronicien amateur de ce genre d'amplificateur qui pourrait me le réparer/réviser pour un prix raisonnable sur Paris ou alentour. Connaissez-vous ? Je vous remercie infiniment de votre attention et aide. Bien cordialement.
Heureux possesseur d'un NAD 3020A Serie 20 depuis 40 ans, je me rends compte que celui-ci montre des signes évidents de fatigue depuis quelque temps. Le niveau sonore connaît des hausses et des baisses aléatoires, ce qui est assez gênant. Quelle est la cause profonde de cette instabilité ? Vieillissement des composants ou des soudures ? Puis-je corriger moi-même ? En fait, je serais preneur d'un électronicien amateur de ce genre d'amplificateur qui pourrait me le réparer/réviser pour un prix raisonnable sur Paris ou alentour. Connaissez-vous ? Je vous remercie infiniment de votre attention et aide. Bien cordialement.
0

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
11 Posté le 10/10/2022 à 01:44:00
Bonjour, ce type de symptômes est bien courant sur ces machines anciennes et pas trop difficile à solutionner. Ce sont des faux-contacts ds les interrupteurs et les potentiomètres. Il faut ds un premier temps les manipuler tous ds tous les sens et au passage débrancher et rebrancher tous les câbles. Si ça ne suffit pas on ouvre le capot et on dépoussière à la bombe d'air comprimé les switchs et les potentiomètres en essayant de trouver un point d'entrée pour souffler à l'intérieur. Enfin si ça persiste un coup de bombe "nettoyant contact" ds tous ces composants en les manipulant ds tous les sens plusieurs fois. Ça dégouline un peu , on essuie et on laisse sécher qques minutes (bien sûr appareil débranché). Refaire 2 fois si besoin.Certains potentiomètres nécessitent parfois d'être remplacés quand ça ne suffit pas. J'habite Cergy (95) si vous n'obtenez pas de résultats on peut voir ça ensemble. Cordialement , Jack
0

latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
12 Posté le 10/10/2022 à 10:22:55
Très juste MisterJack95
Un problème de potentiomètres, s'ils sont sales, se remarque très bien en les manipulant / tournant lentement ; si le son coupe, hésite ou du bruit se produit en tournant c'est signe qu'ils sont a nettoyer. Il faut le faire de l'intérieur. Ça ne se fait pas de l'extérieur.
Avec une bombe ou pas, il faut tourner les pots au moins 20 fois ,de minimum a maximum l'ampli éteint . C'est le fait de ne pas tourner les pots souvent qui les encrasse.
Essaie sans bombe de les tourner 20-30 fois et plus.
Pareils pour les commutateurs
Si aucun de ces symptômes se manifestes. le problème ne vient de ces pièces.
Un problème de potentiomètres, s'ils sont sales, se remarque très bien en les manipulant / tournant lentement ; si le son coupe, hésite ou du bruit se produit en tournant c'est signe qu'ils sont a nettoyer. Il faut le faire de l'intérieur. Ça ne se fait pas de l'extérieur.
Avec une bombe ou pas, il faut tourner les pots au moins 20 fois ,de minimum a maximum l'ampli éteint . C'est le fait de ne pas tourner les pots souvent qui les encrasse.
Essaie sans bombe de les tourner 20-30 fois et plus.
Pareils pour les commutateurs
Si aucun de ces symptômes se manifestes. le problème ne vient de ces pièces.
0
[ Dernière édition du message le 10/10/2022 à 10:33:10 ]

latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
13 Posté le 10/10/2022 à 10:29:52

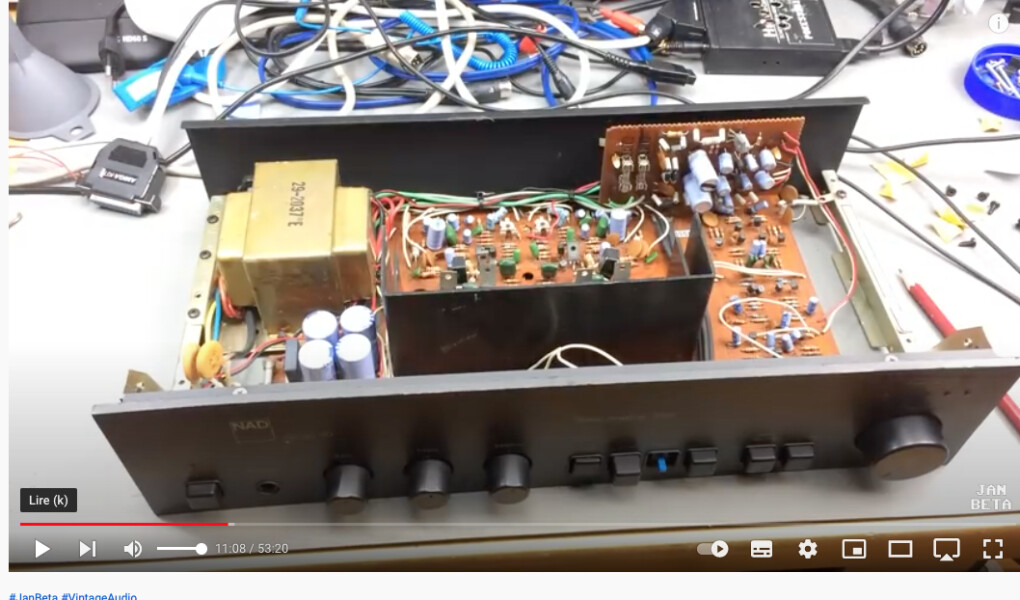

L'accès aux potentiomètres pour les nettoyer est difficile pour certains.

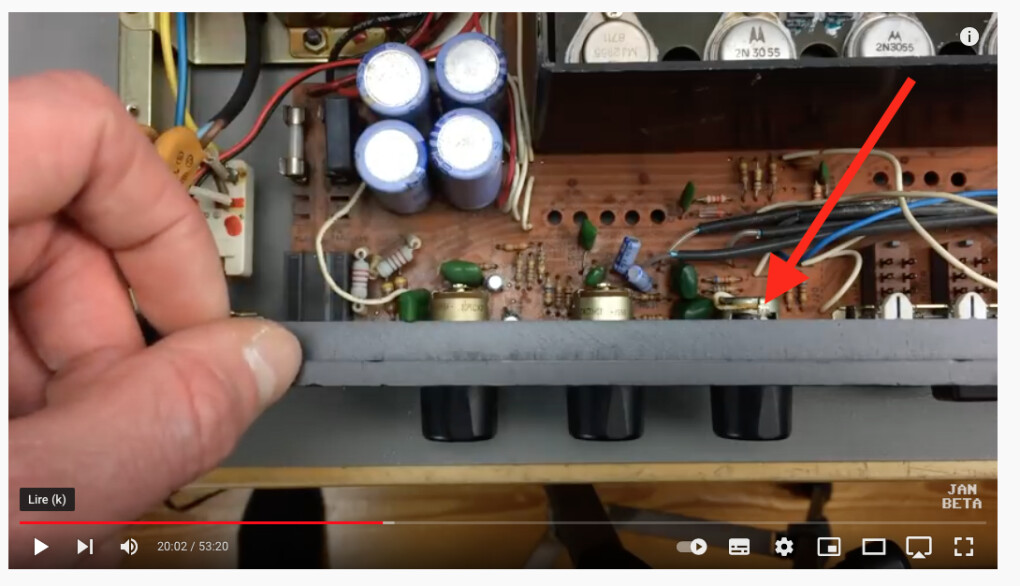

Il faut vaporiser la bombe de nettoyeur de contact dans une ouverture ( flèche) . Certains potentiomètres peuvent avoir l'ouverture en bas, plus difficile a rejoindre.


Il faut vaporiser la bombe de nettoyeur de contact dans une ouverture ( flèche) . Certains potentiomètres peuvent avoir l'ouverture en bas, plus difficile a rejoindre.


0

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
14 Posté le 10/10/2022 à 12:51:50
J'adore Jan Beta moi aussi ! On fait ce qu'on peut en tordant le flexible de la bombe. On fait une prière pour que le problème vienne d'un contact facilement accessible aussi, on a le droit d'avoir un peu de chance. La flèche c'est bien ça oui. Bon courage !
0

MisterJack95
10

Nouvel·le AFfilié·e
Membre depuis 7 ans
15 Posté le 10/10/2022 à 12:54:05
Il y a peut-être un accès plus facile en démontant la façade avant mais je ne me souviens plus trop ...
0

latole
10218

Drogué·e à l’AFéine
Membre depuis 10 ans
16 Posté le 10/10/2022 à 13:02:47
C'est toujours difficile d'avoir accès aux pièces dans ce type de matériel
