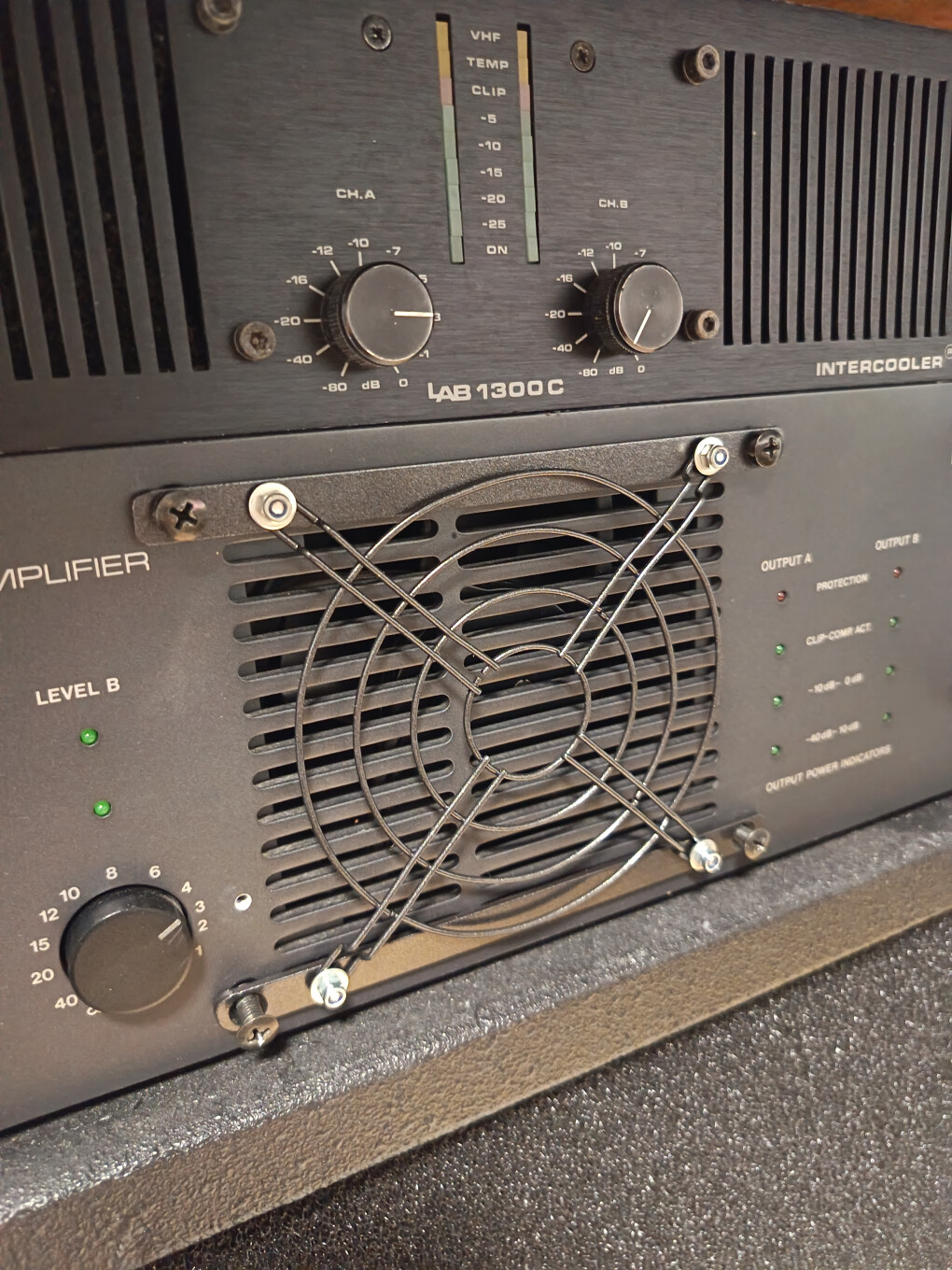

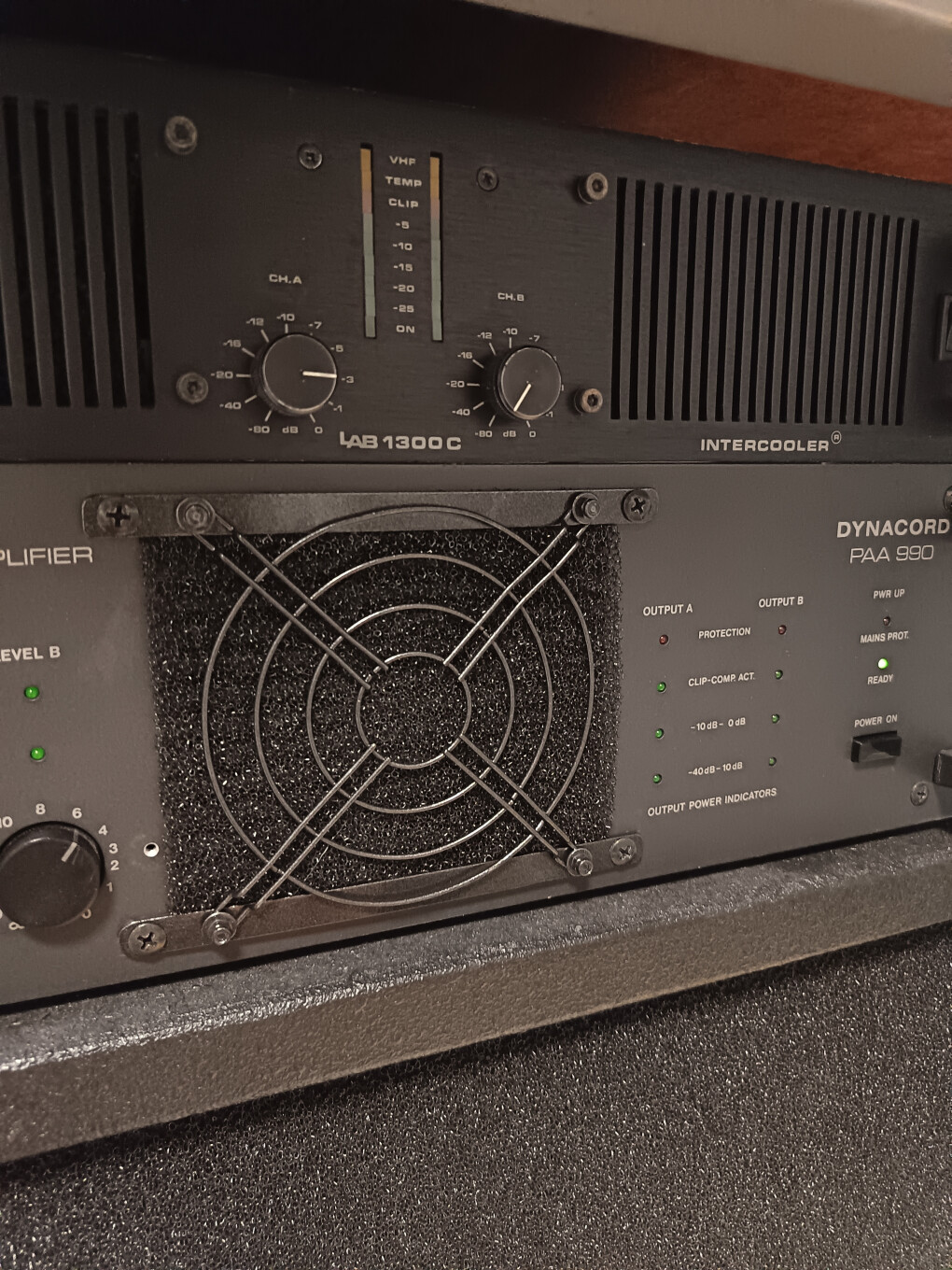

Amplis soit disant "occasions en bon état..."
Excellent produit en studio, sono, et en Hi-Fi, une fois vraiment restauré.
(Temps consacré > 8 heures par appareil avec expérience)
Des produits types industriels, comme on ne fait plus
Donc ici deux modèles des années 1991 et 1993 qui ont besoin d'une restauration avec mes améliorations techniques.
Conçu avec un relais sur le signal d'entrée (rare) pour chaque voie qui se coupe à la mise en route et lors de détection de défauts en sortie HP (DC ...) : bien vu !
Ampli de 1991 :
aucun signal en IN et OUT
Ampli de 1993 :
- Ch A bagotte relais en IN
- Ch B, pas de puissance
V alim : +/-85V DC avec 100mV AC d'ondulation résiduelle.
Des condensateurs de 2.2uF/100v (type MKT, MKP) pourront être mis en // des condensanteurs de 10000uF/100V
Remplacement condensateurs et trimmers :
.
Réfection soudures TO3, pas bon du tout d'origine.
Attention à la remise en route lors du réglage BIAS, sinon destruction des étages de puissance ... il y a une méthode

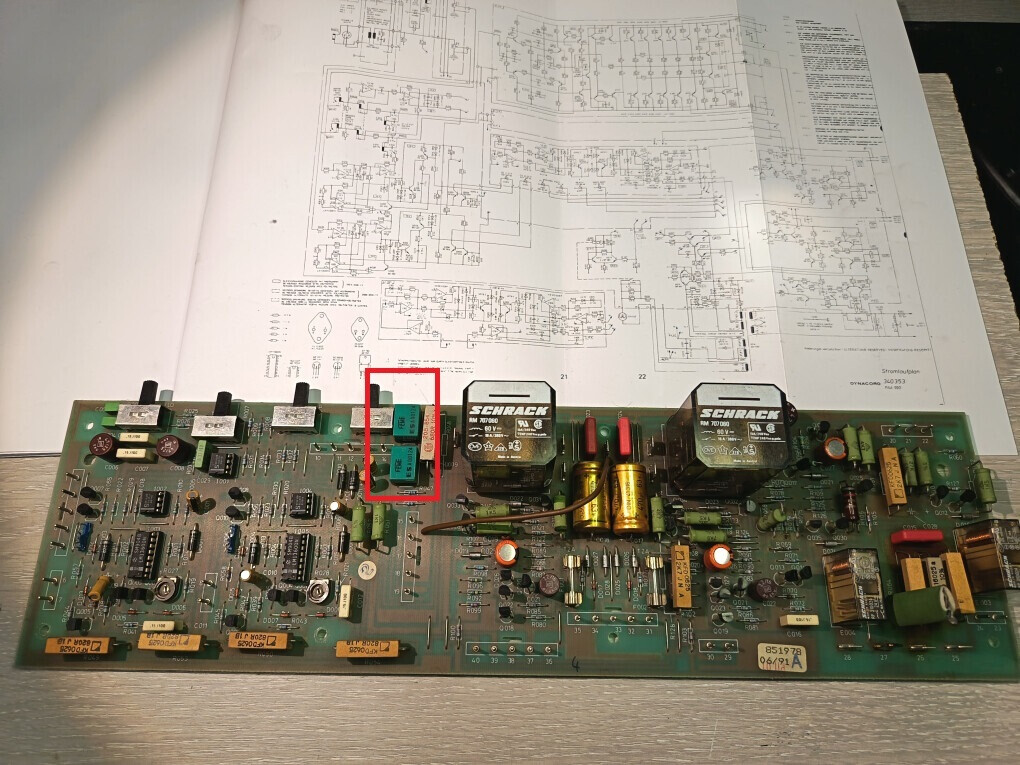

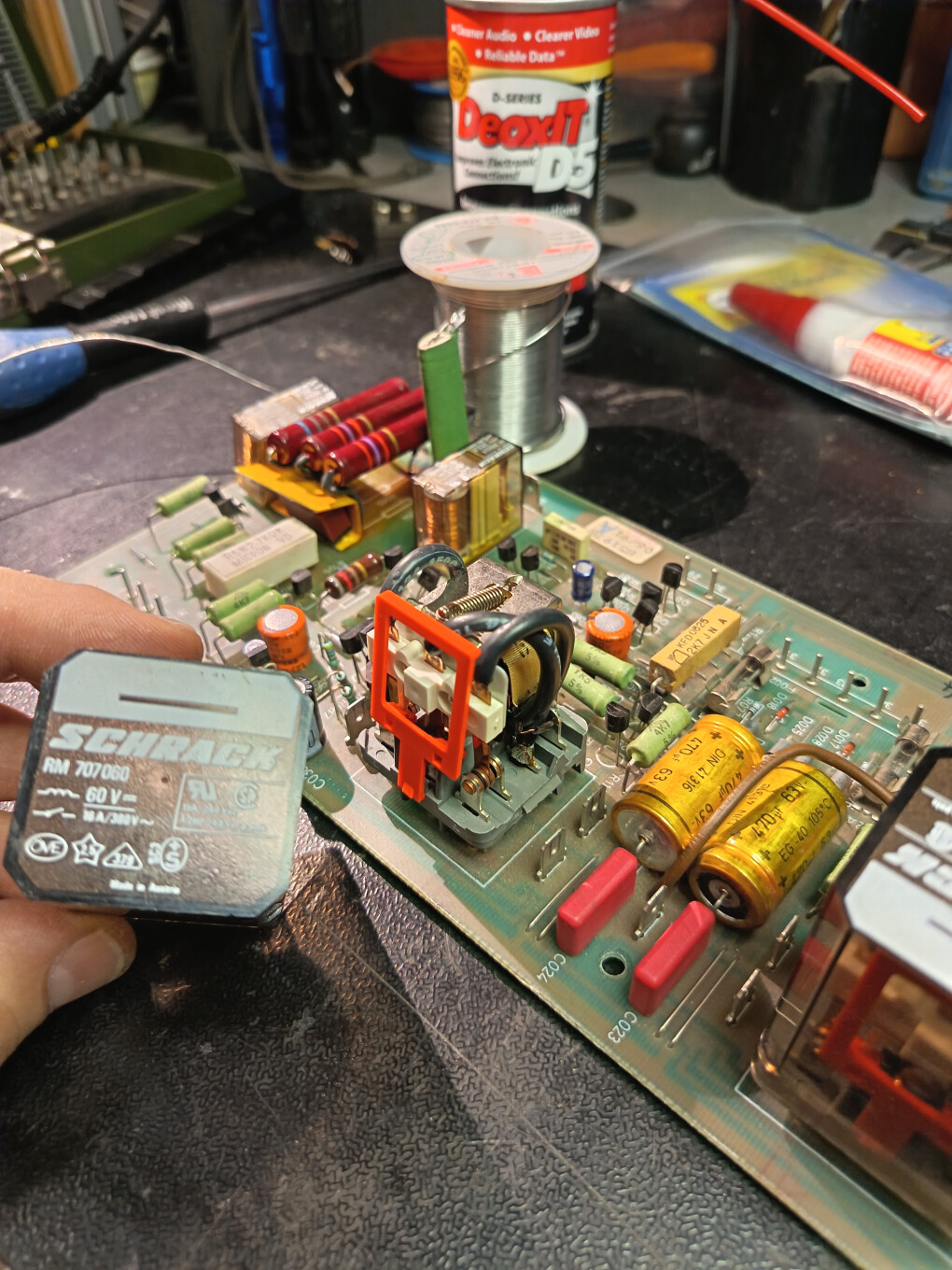

Puis carte MAIN relais principale diificile à sortir, avec Soft start (condos à vérifier), vitesse FAN, alimentation redressée (470uF x2 sont très bons), Limiteur à re-régler (voir état ajustables) et les condos BP de signaux (très peu, C 005, 6, 7,8) et vérifier tous les autres condos de découplages et soudures (sous R puissance ...)
A la caméra T°, R022 (56k, 1/8W chauffe, 100v aux bornes soit 0.2W), sera remplacée par une 1W sur les 4 modules de puissance.

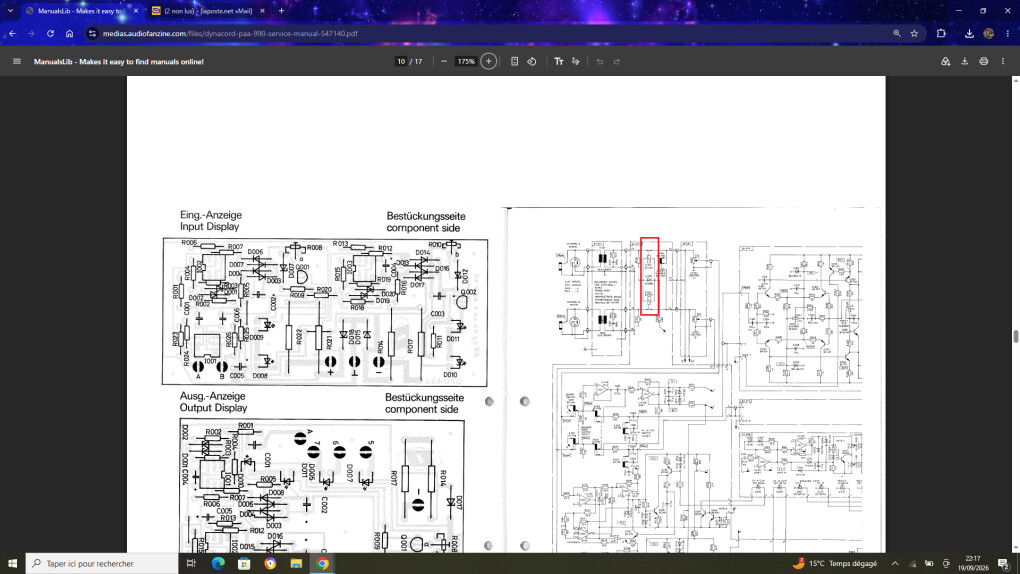

Cartes IN et OUT display :
Remplacement des 2.2 (BP Muse), 10 et 47uF.
En rouge capa BP (des versions MUSE audio pour C006 C008, et pour C021, C022 des normales suffisent, détection DC pour HP).

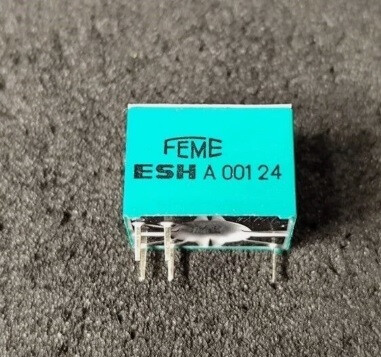

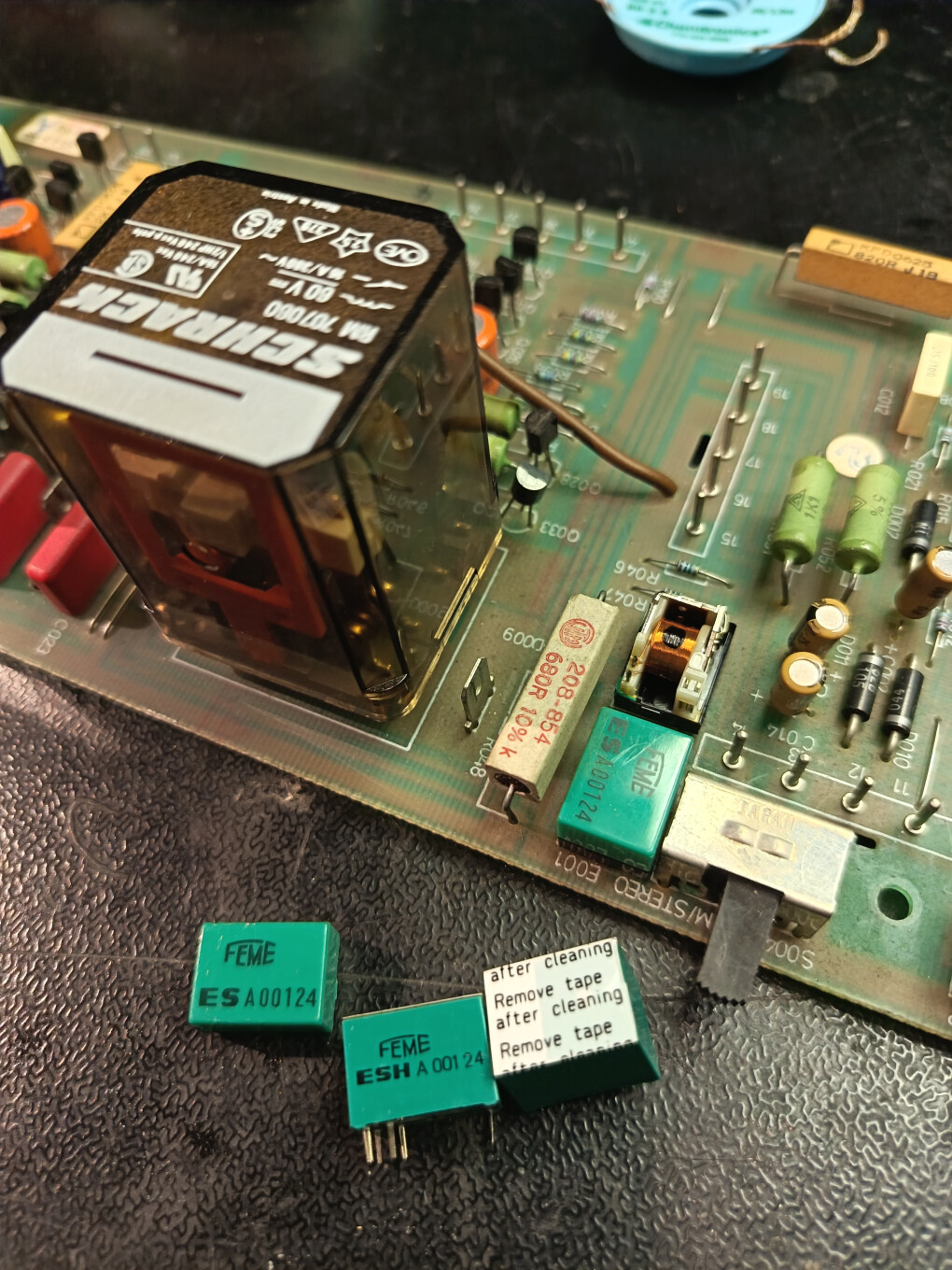

En violet, vérification de la zone soudures. Les résistances de 5W chauffent, dédiées FAN, R064 - R065 (3K3) R 66 (820), pourront passer à 2k7 et 680 / 11W (type RB58 bobinée Sfernice, MCB...), et aussi mesurer et remplacer C015 (100nF, antiparasite contact relais), se détruit petit à petit... A protéger de la chaleur des R par scotch kapton (450°C)
Le relais court-circuite les 2k7 et le ventilateur tourne plus vite.
----> Des résistances de 1k8, voire 1k5 / 7W mini, pourront être mises à la places des 3K3, ça selon le goût de chacun.
Le ventilateur à vitesse basse tournera un peu plus vite (mais un peu plus bruyant, Hi-Fi...)
Remplacement MJ15022
Mesure du Bêta (Hfe 21) pour l'appairer avec la ligne complète, OBLIGATOIRE.
Control au comparateur des 2 modules finis.
Réglages offset et Bias (un régal avec les nouveaux trimmers
)
200mV sur 1 ohm @ T=15mn (sans signal, sans charge) pour les 2 canaux, à faire en même temps.
1 ohm sur un vieux fusible HS.
Réglage LIMITEUR F=1kHz, 0.95v IN pour 43.8V out, puis le signal ne doit pas augmenter en OUT.

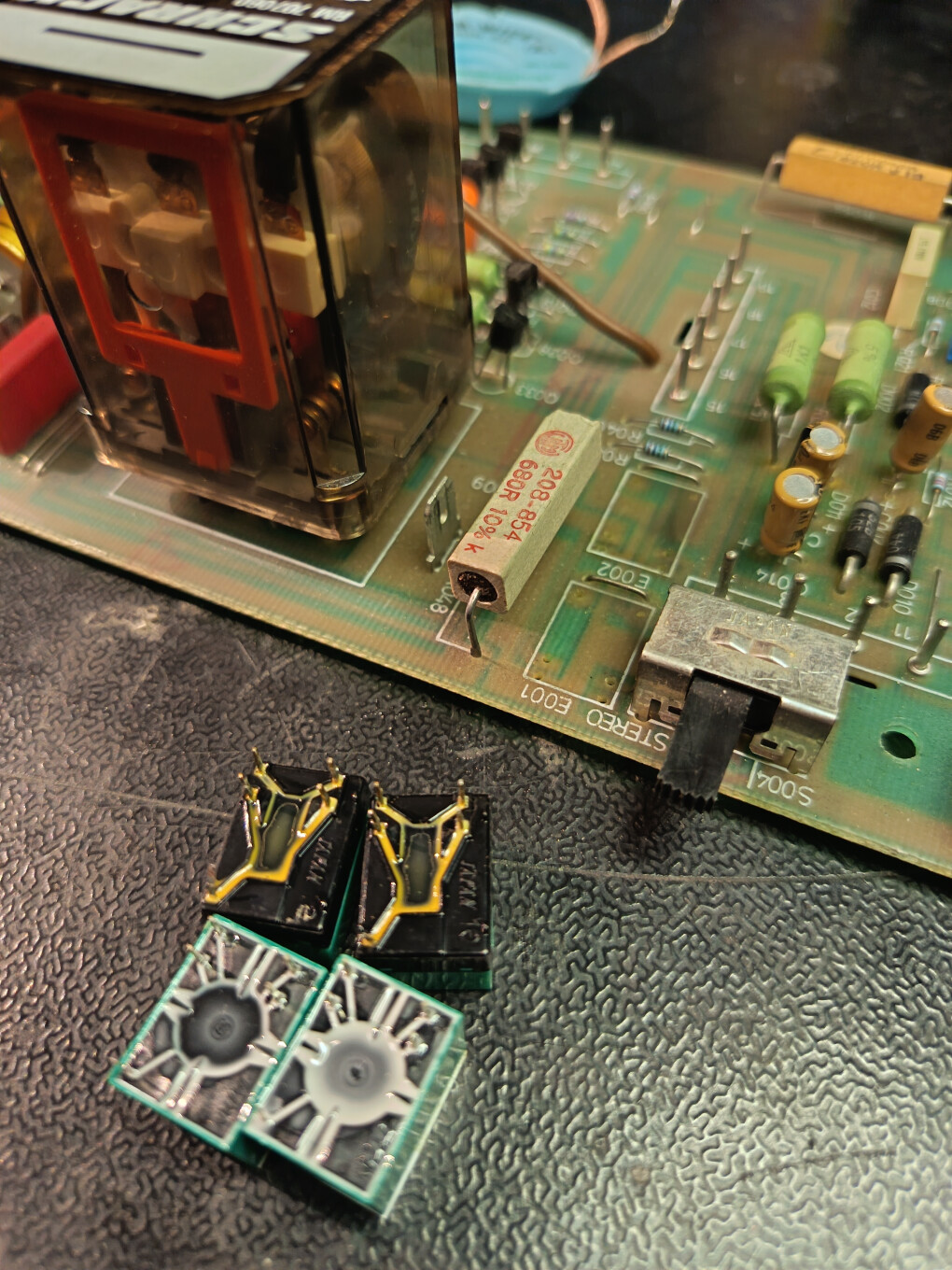

Remplacement des 47k par des trimmer 25 tours
Sur le second, pb de bagottement des relais IN , offset OUT oscille ...
perte modulation ...
Après recherche, le +15V AOP sur carte MAIN disparait quelques instants puis revient, etc.. en boucle
Le +15V est fait à partir du +45V, c'est assez complexe, avec sonde dans le torique. Le -45V est très simple et ne pose pas de soucis.
Le circuit darlington de régulation avec Q015, Q016 chauffe à la caméra T° on voit bien le Q015 (BF491)
Il sera remplacé (ou équivalent MPSA92 ou BF421 inversé) ainsi que le Q016 BC560.

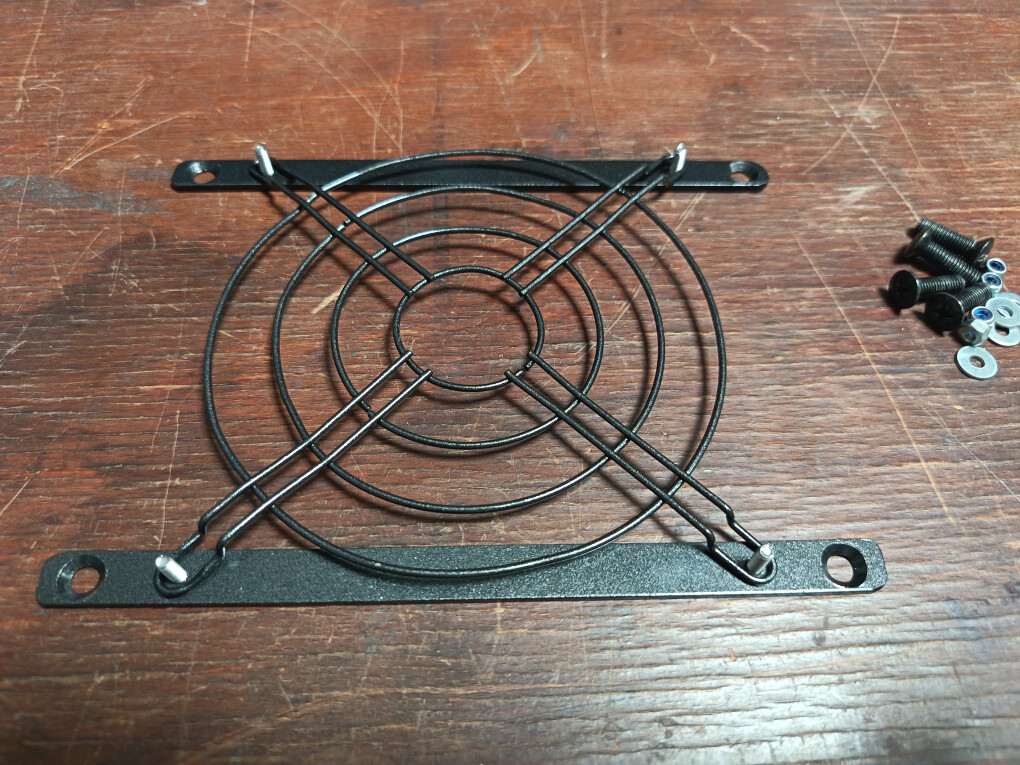

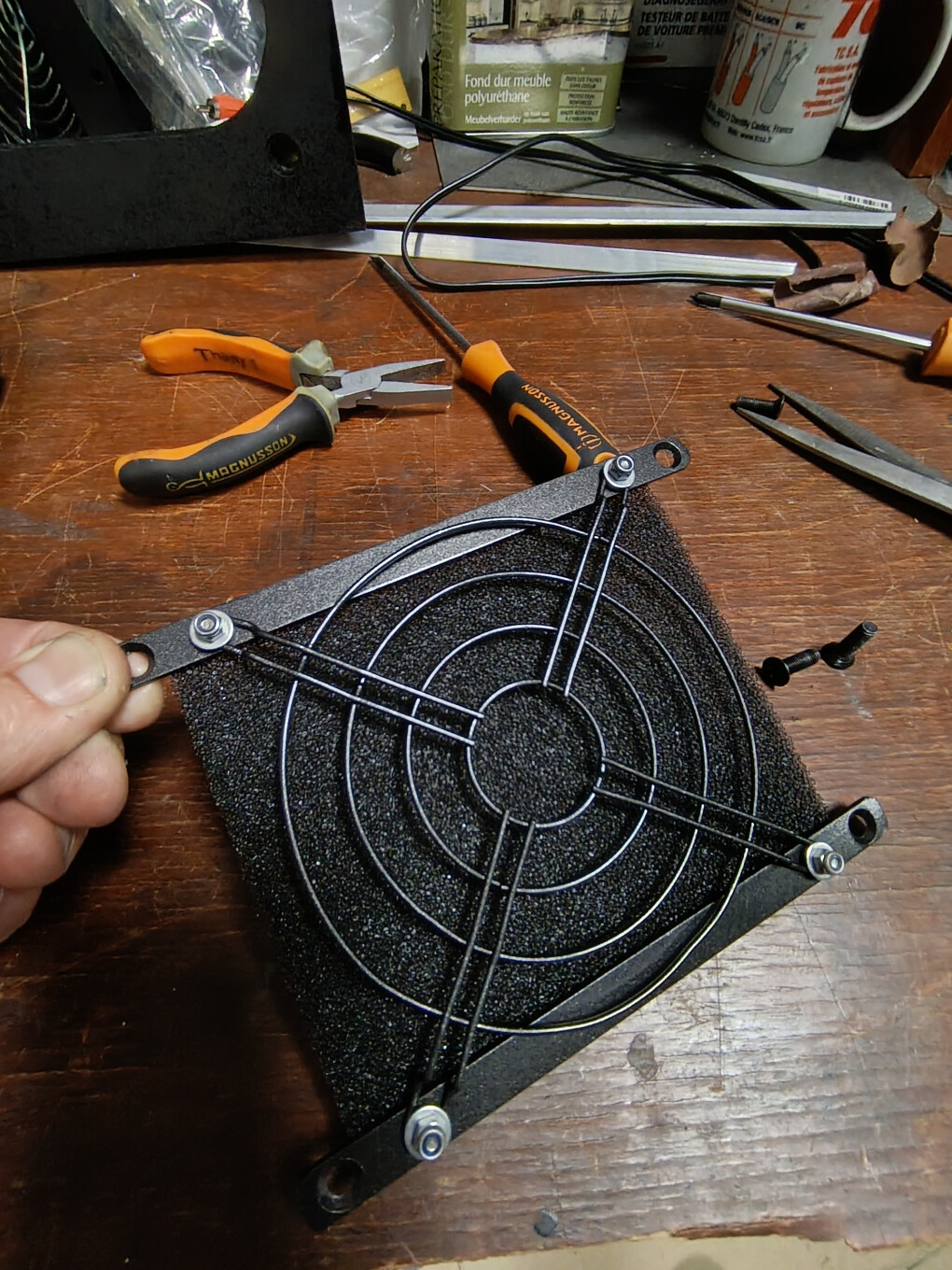

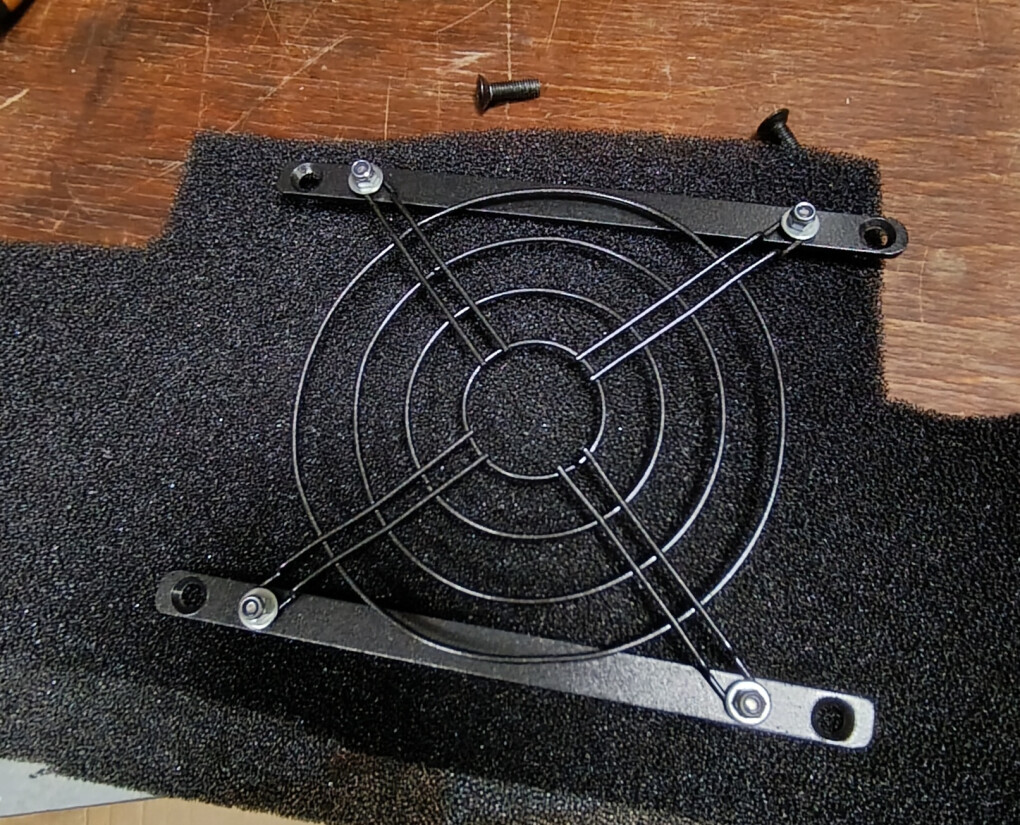

Test grande vitesse ventilation :
Mise en place d un potentiomètre 47k aux bornes de la NTC sur des modules de puissance entre pin 4 et 5.
Mise en route puis on baisse jusqu'à déclenchement. Valeur proche 20k 👍.
Vérification LED IN.
Produits sur volumes
Injectez -14dB 1kHz, les secondes LED doivent à peine s allumer.
Puis passage sur banc de charge et mesures (THD...)
Mesures sous 240v secteur car ce n'est plus sous 220v depuis 1993
Sinus F=100, 1k et 10kHz
IN=6dB
1 canal
8 ohms U=51v soit 325w
4 ohms U=47v soit 550w
Puis signal carré 10kHz sur RC (charge complexe, 8R // 1uF)
Ajout châssis speakon et XLR loop OUT place jack.
Remplacement des 10000uF par des 22000uF (FTCAP GMB22310065100)
Ir=14.5A
Une sonorité EXCEPTIONNELLE dans le grave vue la qualité de l'alimentation,précision et incisif dans l'aigu.
Excellent produit en studio, sono, et en Hi-Fi, une fois vraiment restauré.
(Temps consacré > 8 heures par appareil avec expérience)
Des produits types industriels, comme on ne fait plus
Donc ici deux modèles des années 1991 et 1993 qui ont besoin d'une restauration avec mes améliorations techniques.
Conçu avec un relais sur le signal d'entrée (rare) pour chaque voie qui se coupe à la mise en route et lors de détection de défauts en sortie HP (DC ...) : bien vu !
Ampli de 1991 :
aucun signal en IN et OUT
Ampli de 1993 :
- Ch A bagotte relais en IN
- Ch B, pas de puissance
V alim : +/-85V DC avec 100mV AC d'ondulation résiduelle.
Des condensateurs de 2.2uF/100v (type MKT, MKP) pourront être mis en // des condensanteurs de 10000uF/100V
Remplacement condensateurs et trimmers :
.Réfection soudures TO3, pas bon du tout d'origine.
Attention à la remise en route lors du réglage BIAS, sinon destruction des étages de puissance ... il y a une méthode
Puis carte MAIN relais principale diificile à sortir, avec Soft start (condos à vérifier), vitesse FAN, alimentation redressée (470uF x2 sont très bons), Limiteur à re-régler (voir état ajustables) et les condos BP de signaux (très peu, C 005, 6, 7,8) et vérifier tous les autres condos de découplages et soudures (sous R puissance ...)
A la caméra T°, R022 (56k, 1/8W chauffe, 100v aux bornes soit 0.2W), sera remplacée par une 1W sur les 4 modules de puissance.
Cartes IN et OUT display :
Remplacement des 2.2 (BP Muse), 10 et 47uF.
En rouge capa BP (des versions MUSE audio pour C006 C008, et pour C021, C022 des normales suffisent, détection DC pour HP).
En violet, vérification de la zone soudures. Les résistances de 5W chauffent, dédiées FAN, R064 - R065 (3K3) R 66 (820), pourront passer à 2k7 et 680 / 11W (type RB58 bobinée Sfernice, MCB...), et aussi mesurer et remplacer C015 (100nF, antiparasite contact relais), se détruit petit à petit... A protéger de la chaleur des R par scotch kapton (450°C)
Le relais court-circuite les 2k7 et le ventilateur tourne plus vite.
----> Des résistances de 1k8, voire 1k5 / 7W mini, pourront être mises à la places des 3K3, ça selon le goût de chacun.
Le ventilateur à vitesse basse tournera un peu plus vite (mais un peu plus bruyant, Hi-Fi...)
Remplacement MJ15022
Mesure du Bêta (Hfe 21) pour l'appairer avec la ligne complète, OBLIGATOIRE.
Control au comparateur des 2 modules finis.
Réglages offset et Bias (un régal avec les nouveaux trimmers
) 200mV sur 1 ohm @ T=15mn (sans signal, sans charge) pour les 2 canaux, à faire en même temps.
1 ohm sur un vieux fusible HS.
Réglage LIMITEUR F=1kHz, 0.95v IN pour 43.8V out, puis le signal ne doit pas augmenter en OUT.
Remplacement des 47k par des trimmer 25 tours
Sur le second, pb de bagottement des relais IN , offset OUT oscille ...
perte modulation ...Après recherche, le +15V AOP sur carte MAIN disparait quelques instants puis revient, etc.. en boucle
Le +15V est fait à partir du +45V, c'est assez complexe, avec sonde dans le torique. Le -45V est très simple et ne pose pas de soucis.
Le circuit darlington de régulation avec Q015, Q016 chauffe à la caméra T° on voit bien le Q015 (BF491)
Il sera remplacé (ou équivalent MPSA92 ou BF421 inversé) ainsi que le Q016 BC560.
Test grande vitesse ventilation :
Mise en place d un potentiomètre 47k aux bornes de la NTC sur des modules de puissance entre pin 4 et 5.
Mise en route puis on baisse jusqu'à déclenchement. Valeur proche 20k 👍.
Vérification LED IN.
Produits sur volumes
Injectez -14dB 1kHz, les secondes LED doivent à peine s allumer.
Puis passage sur banc de charge et mesures (THD...)
Mesures sous 240v secteur car ce n'est plus sous 220v depuis 1993
Sinus F=100, 1k et 10kHz
IN=6dB
1 canal
8 ohms U=51v soit 325w
4 ohms U=47v soit 550w
Puis signal carré 10kHz sur RC (charge complexe, 8R // 1uF)
Ajout châssis speakon et XLR loop OUT place jack.
Remplacement des 10000uF par des 22000uF (FTCAP GMB22310065100)
Ir=14.5A
Une sonorité EXCEPTIONNELLE dans le grave vue la qualité de l'alimentation,précision et incisif dans l'aigu.
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
